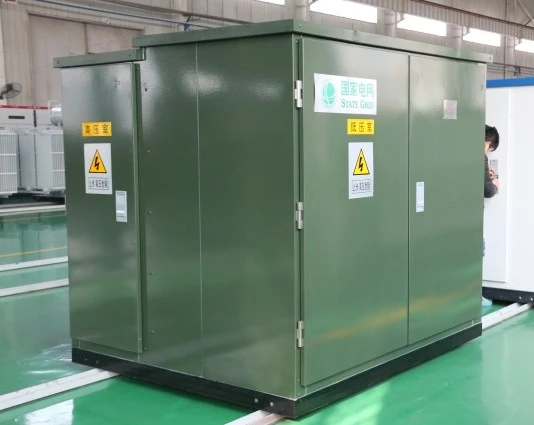

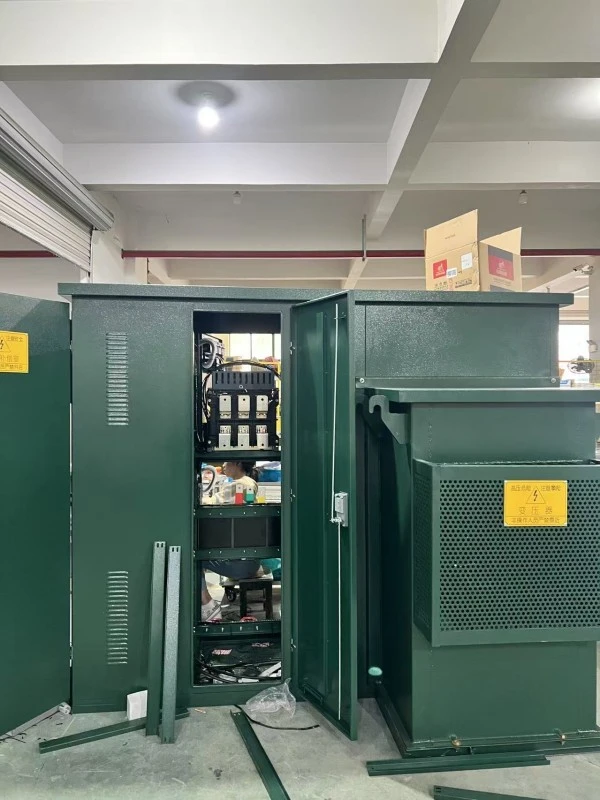

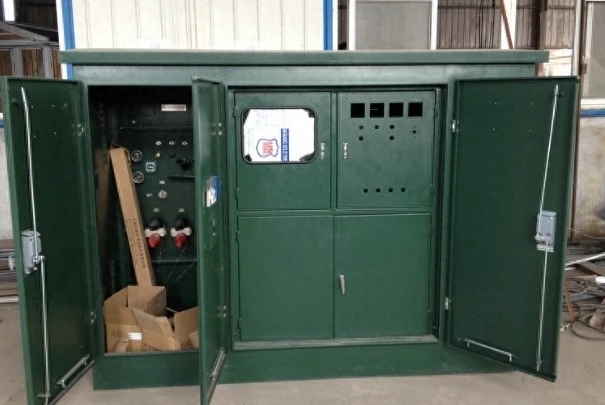

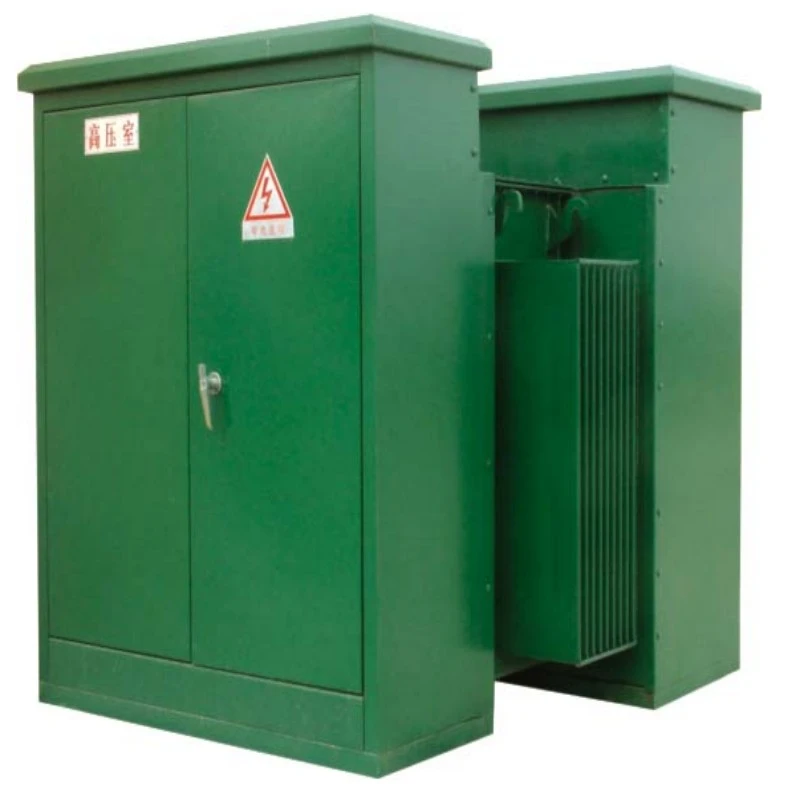

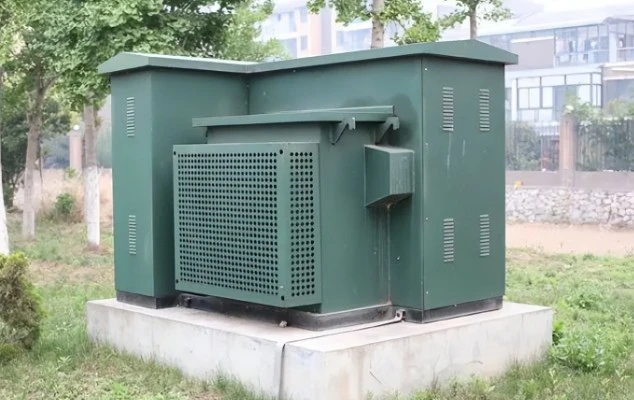

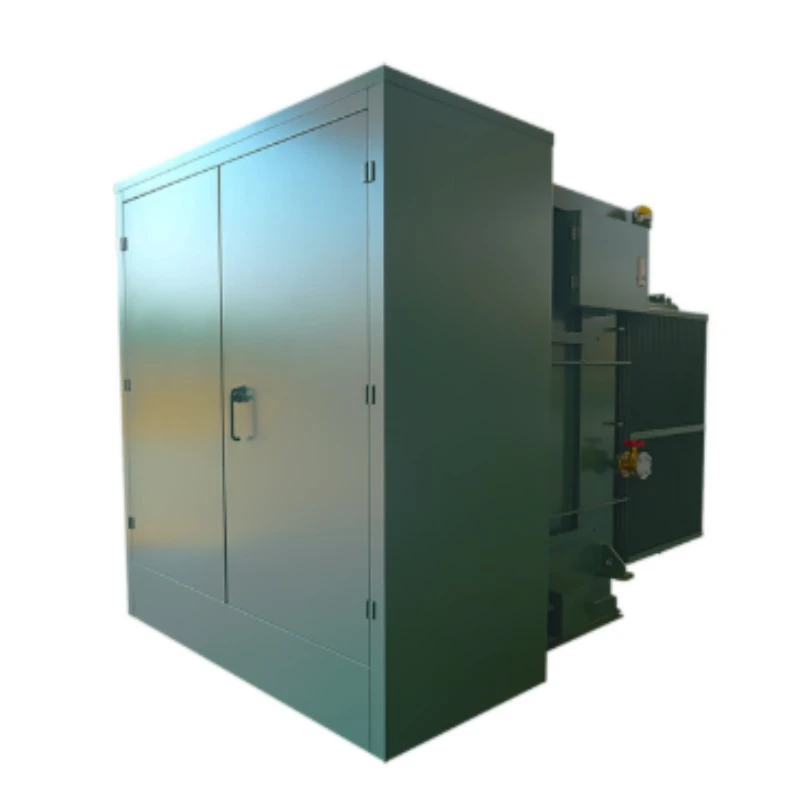

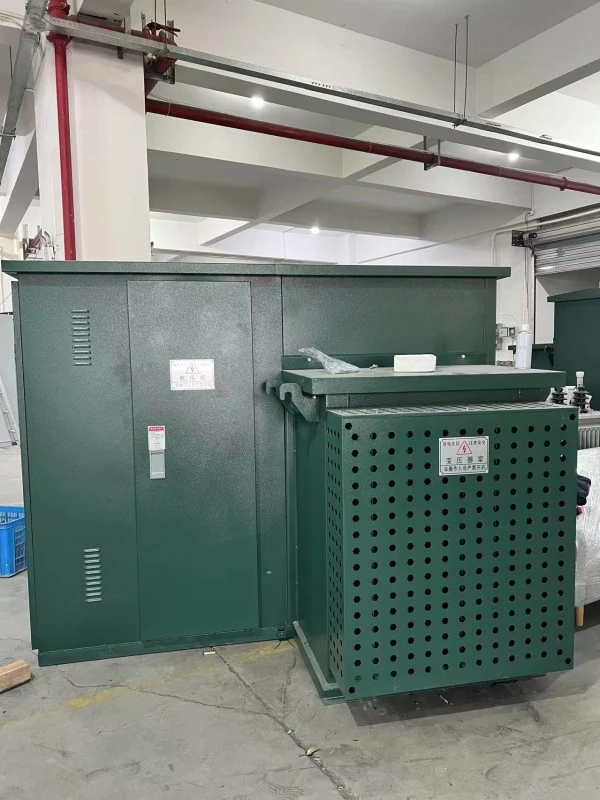

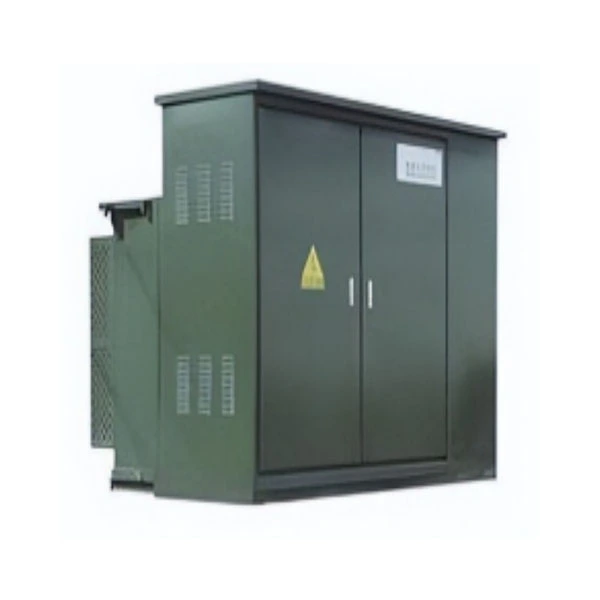

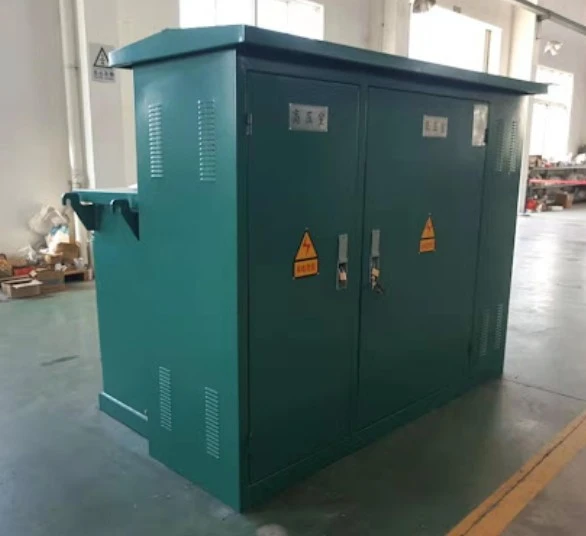

Cutie de izolație cu ulei pentru transformatoare, substație compactă de tip american

Substația de izolație cu ulei de transformator de tip cutie compactă de tip american este o soluție complet integrată, prefabricată de distribuție a energiei. Prin definiție, este un ansamblu compact, montat pe skid, care combină aaparate de comutare de înaltă tensiune, un transformator de putere cu scufundare în ulei și panouri de distribuție de joasă tensiune într-o singură carcasă metalică etanșă.

Ce este:

Spre deosebire de substațiile tradiționale în stil european care separă componente, aceastaUnitate de tip americanfolosește uleiul de transformator atât ca izolator electric, cât și ca mediu de răcire. Rezervorul transformatorului este integrat structural cu carcasa, creând un factor de formă unificat, „de tip cutie”.

Ce face:

Această substație este proiectată pentru a transforma electricitatea primară de înaltă tensiune (de obicei, de la 12 kV la 36 kV) în putere utilizabilă de joasă tensiune (208 V la 480 V). Îndeplinește trei funcții critice:

1. Voltage Step-Down: Reduce tensiunea medie la tensiunile de utilizare.

2. Protecție: Adăpostește siguranțe și întrerupătoare pentru a proteja rețelele din aval de defecțiuni.

3. Distribuție: Gestionează și distribuie energie către comunități rezidențiale, centre comerciale sau unități industriale.

Substația compactă de tip american cu izolație cu ulei de transformator excelează în mediile în care spațiul este la un nivel superior, dar fiabilitatea nu poate fi compromisă. Elimină necesitatea unei curți împrejmuite separată sau a unei bolți de beton, deoarece toate părțile sub tensiune sunt complet închise.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Î1: Ce face ca substația de tip american compactă de izolație cu ulei de transformator să fie diferită de un transformator standard montat pe suport?

A1: Diferența constă în integrare. Un transformator standard montat pe suport este doar un transformator. Substația noastră compactă de tip cutie de tip american include un compartiment de înaltă tensiune cu întrerupătoare de sarcină și siguranțe, plus un panou întrerupător de joasă tensiune. Este o „substație într-o cutie”, în timp ce o unitate standard este pur și simplu un transformator. Izolația cu ulei oferă, de asemenea, o capacitate superioară de stingere a arcului în timpul defecțiunilor.

Î2: Cum avantajează izolația cu ulei operațiunile mele în climat extreme?

A2: Uleiul de transformator are o rigiditate dielectrică mai mare decât aerul și o conductivitate termică semnificativ mai bună. În climatele calde (până la 50°C), uleiul absoarbe căldura din miez și bobine, disipând-o prin pereții ondulați ai rezervorului. În climatele reci, uleiul menține vâscozitatea stabilă, prevenind arcul intern. Acest lucru face ca Substația de izolație cu ulei de tip cutie compactă de tip american pentru transformator să fie ideală pentru deșerturi, regiuni de coastă și trecători montane înzăpezite.

Î4: Pot personaliza configurația de ieșire de joasă tensiune?

A4: Da. Oferim panouri configurabile de joasă tensiune cu 2 până la 8 căi, inclusiv ieșiri MCCB (Molded Case Circuit Breaker). De asemenea, puteți adăuga compartimente de măsurare, paratrăsnet și condensatoare de corecție automată a factorului de putere.

Scenarii de aplicare

1. Subdiviziuni rezidențiale: Alimentarea rețelelor subterane de alimentare pentru ansambluri de locuințe.

2. Ferme eoliene și solare: crește tensiunea generatorului sau scade tensiunea rețelei pentru energie auxiliară.

3. Stații de încărcare EV: Oferă alimentare dedicată de 480V-3 faze pentru încărcătoare rapide DC.

4. Parcuri industriale: Servește ca o substație compactă temporară sau permanentă pentru puterea de construcție.

5. Proiecte de Reînnoire Urbană: Înlocuiește vechile transformatoare de tip boltă unde inundațiile reprezintă un risc.

Detalii de producție și avantaje competitive

Componente detaliate:

● Construcția rezervorului: rezervorul nostru folosește oțel laminat la rece de 2,5 mm – 3,0 mm (concurenții folosesc adesea 1,5 mm). Aripioarele ondulate sunt sudate robot pentru prevenirea scurgerilor de ulei 100%.

● Miez și înfășurări: Folosim oțel siliciu cu permeabilitate ridicată, orientat pe granule (clasa M4). Înfășurările de cupru (nu aluminiu) sunt complet recoapte pentru a reduce pierderea prin histerezis.

● Calitatea uleiului: Umplem cu ulei de transformator inhibat (standard IEC 60296) cu o tensiune de avarie >60kV. Opțional: Ester natural (ulei vegetal) pentru cerințele biodegradabile.

● Întrerupător HV: Include un întrerupător de întrerupere a sarcinii cu 4 poziții (Închis/Deschis/Impământat/Conectat) cu indicatoare vizibile de întrerupere.

● Sistem de vopsea: pretratare în 5 trepte + grund epoxidic bogat în zinc + strat superior de poliester. Spray salin testat timp de peste 500 de ore.

Avantajele producției față de concurenți:

Întrebări frecvente

Î1: Stația de izolație a uleiului pentru transformator de tip cutie compactă de tip american a sosit cu o presiune scăzută a uleiului. Are scurgeri?

R: Nu. Livrăm unități cu o pătură mică de azot pentru a preveni oxidarea. Manometrul poate indica zero. După umplerea cu ulei proaspăt până la indicatorul de nivel (aproximativ 5-10 cm deasupra miezului), lăsați-l să se așeze timp de 6 ore. Dacă nivelul scade din nou în 24 de ore, contactați-ne pentru o inspecție a etanșării.

Î4: Oferiți piese de schimb pentru stația de izolație cu ulei de transformator tip cutie compactă de tip american?

A: Da. Avem în stoc siguranțe de înaltă tensiune (stil Bay-o-net), întrerupătoare de joasă tensiune, manometre de ulei, supape de limitare a presiunii și kituri de garnituri de peste 10 ani. Comandați orice piesă de schimb prin portalul nostru web pentru expediere în 48 de ore.

Î5: Cum testez calitatea uleiului după 2 ani de funcționare?

R: Utilizați un tester de rezistență dielectrică a uleiului (ASTM D877). Luați o probă de la supapa de golire inferioară. Rigiditatea dielectrică trebuie să fie > 30 kV. Dacă scade sub 20kV, filtrați uleiul sau înlocuiți-l. Recomandăm analiza anuală a gazelor dizolvate (DGA) pentru unitățile de peste 1000 kVA.

Î6: Este compatibilă cu sistemele de rețea inteligentă substația compactă de tip american cu izolație cu ulei de transformator?

A: Absolut. Suplimentele opționale includ: unități de monitorizare de la distanță 4G/5G (temperatura uleiului, presiune, curent de sarcină) și porturi RS485/Modbus RTU. Îl puteți integra direct în sistemul dumneavoastră SCADA.

Serviciu post-vânzare

Perioada de garanție: 12 luni de la data punerii în funcțiune sau 14 luni de la data expedierii (oricare survine primul).

Acoperire: Toate defectele de fabricație, inclusiv defectarea miezului, scurtcircuite la înfășurare, scurgeri de ulei de la suduri șiaparatura de comutaredefecțiune mecanică.
