Producător american de încredere de substații de tip

Atunci când planificatorii urbani se confruntă cu deficitul de teren și cu costuri imobiliare în creștere vertiginoasă în comunitățile rezidențiale, ei se întreabă: care configurație de substație oferă cea mai mică amprentă fără a compromite fiabilitatea rețelelor de distribuție în aer liber? Lugao Power Co., Ltd. răspunde la aceasta cu soluțiile noastre de substație de tip american, proiectate cu un design distinctiv cu trei compartimente - secțiuni de transformator, de înaltă tensiune și de joasă tensiune - cu o unitate de transformare complet etanșă, imersă în ulei, care ocupă aproximativ o treime până la o cincime din volumul soluției de distribuție de tip european, făcând echivalentul echivalent al spațiului european.

Cum să alegi între american șiSubstații de tip europeanpentru proiectul tău?

Atunci când evaluează furnizorii calificați de substații de transformare de tip cutie, echipele de inginerie de achiziții întreabă frecvent: Ar trebui să specificăm standarde de proiectare americane sau europene pentru rețeaua noastră de distribuție? Răspunsul depinde de zona disponibilă a site-ului, preferințele regionale ale rețelei și mediul de instalare.

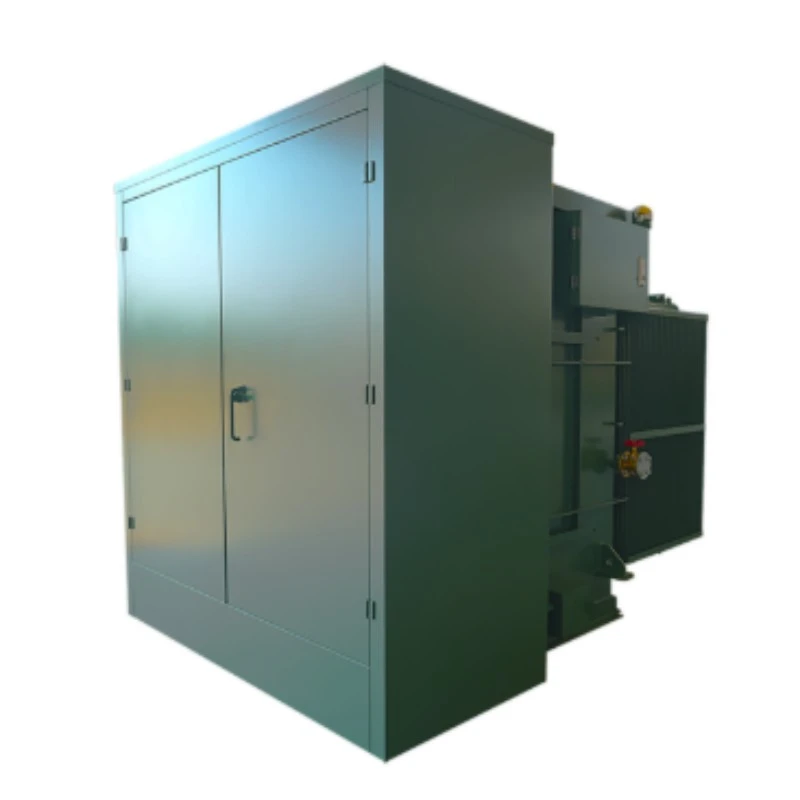

Substațiile de tip american au un design distinctiv cu trei compartimente - secțiuni de transformator, de înaltă tensiune și de joasă tensiune -, compartimentul transformatorului utilizând de obicei o unitate complet etanșă, imersată în ulei. Acest design accentuează amprenta compactă, oferind aproximativ o treime până la o cincime din volumul unităților de tip european cu capacitate echivalentă. Volumul redus îl face deosebit de potrivit pentru instalațiile exterioare în comunități rezidențiale, rețelele urbane de distribuție și curțile cu spațiu limitat, unde costurile terenului sunt prohibitive.

Spre deosebire de designul european bazat pe cameră, care prioritizează accesul la servicii, configurația de tip american este optimizată pentru densitate. Designul rezervorului etanș elimină necesitatea unor coridoare extinse de întreținere, permițând instalarea în spații restrânse, cum ar fi marginile drumurilor, terenuri mici de utilități sau în ansambluri rezidențiale. Această eficiență a spațiului se traduce direct în economii semnificative ale costurilor de achiziție a terenurilor pentru dezvoltatori și utilități.

Cum asigură Lugao integritatea dielectrică într-o carcasă compactă?

Stațiile de tip american trebuie să reziste la supratensiuni de fulgere, supratensiuni de comutare și stres termic continuu indus de sarcină într-un volum semnificativ redus.LugaoStațiile de tip american sunt proiectate cu fundații cu dielectric înalt validate prin teste riguroase: rezistență la frecvența de alimentare la 42 kV timp de un minut și rezistență la impulsuri de fulger la 75 kV pe partea de înaltă tensiune. Aceste praguri îndeplinesc sau depășesc atât standardele americane (ANSI/IEEE) cât și cele internaționale, protejând înfășurările interne ale transformatorului și componentele aparatului de comutare de perturbațiile rețelei.



Designul compact necesită un management termic superior. Creșterile noastre de temperatură la sarcină maximă – aproximativ 45,1 K pe înfășurările de înaltă tensiune și 52,9 K pe înfășurările de joasă tensiune – rămân în mod constant în limitele prescrise IEEE. Designul carcasei încorporează căi de ventilație optimizate și suprafețe de disipare a căldurii care canalizează în mod activ căldura departe de componentele critice, prevenind punctele fierbinți localizate care degradează izolația hârtiei și accelerează îmbătrânirea uleiului în mediul rezervorului etanș.

Ce protecții structurale și de mediu sunt integrate?

Expus la intemperii, praf și impacturi accidentale, carcasa compactă a substației servește ca primă apărare împotriva degradării mediului. Stațiile de tip american Lugao ating gradul de protecție IP44, oferind rezistență eficientă împotriva pătrunderii particulelor solide și stropilor de apă, făcându-le ideale pentru instalațiile în curte deschisă expuse la intemperii. Construită din oțel rezistent la coroziune cu tratamente de suprafață anticorozive, carcasa rezistă la temperaturi ambientale extreme, umiditate ridicată și atmosfere corozive de coastă, asigurând integritatea structurală pentru decenii de funcționare.



Compartimentul transformatorului complet etanș oferă un strat suplimentar de protecție a mediului. Spre deosebire de unitățile convenționale umplute cu ulei care necesită rezervoare conservatoare și ventilatoare cu gel de silice, unitățile de tip american Lugao au un design complet etanș care previne pătrunderea umidității și oxidarea uleiului, eliminând întreținerea asociată cu înlocuirea ventilației și completarea cu ulei.

Cum validează Lugao capacitatea de rezistență la scurtcircuit în modelele compacte?

Rețelele de distribuție suferă inevitabil curenți de defect. Capacitatea unei substații de a supraviețui acestor evenimente fără deformare internă sau deteriorare a barelor colectoare nu este negociabilă. Stațiile de tip american Lugao sunt testate pentru rezistența la scurtcircuit — exemplele de evaluare includ 20 kA RMS pe partea de înaltă tensiune — cu inspecții post-test care confirmă integritatea îmbinării barelor colectoare și deformarea structurală zero. Structura compactă și rigidă a rezervorului îmbunătățește de fapt rezistența mecanică reducând la minimum deschiderile interne care s-ar putea devia sub forțele electromagnetice, asigurând inginerilor de proiect că substațiile noastre mențin stabilitatea sistemului în cele mai solicitante condiții de defecțiune.

Ce capacitate, tensiune și opțiuni de configurare poate furniza Lugao?

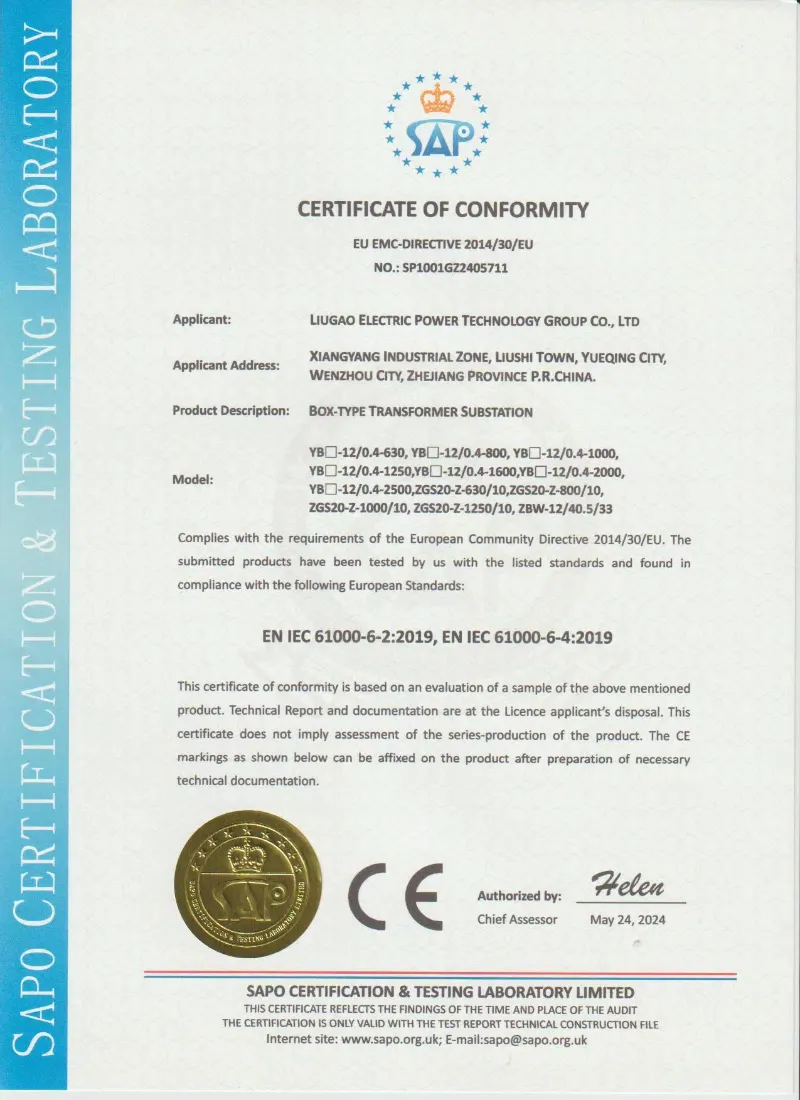

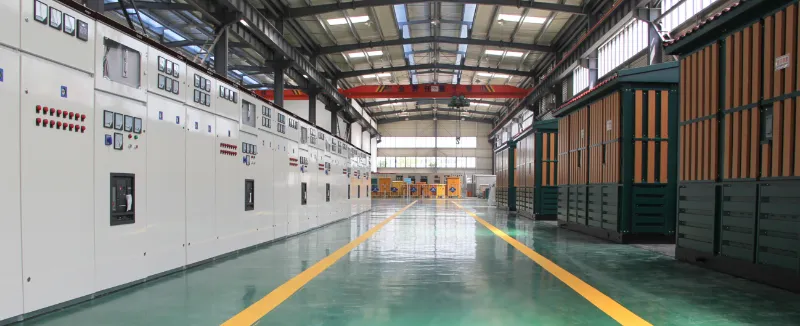

Atelierul de producție certificat ISO9001 și SGS de la Lugao, echipat cu linii de asamblare profesionale și stații de testare cu putere maximă, produce substații de tip american în strictă conformitate cu standardele internaționale ANSI, IEEE, GB, CE și CCC, susținând implementarea directă plug-and-play fără modificări costisitoare ale amplasamentului.

Clase de tensiune și intervale de capacitate

Substație de tip american 30kV / 35kV:Proiectat pentru substații de distribuție a utilităților, sisteme de colectare a parcurilor eoliene și zone industriale grele care necesită transformare la medie tensiune, cu rezistență robustă la scurtcircuit și niveluri scăzute de descărcare parțială. Dispune de aspectul compact cu trei compartimente optimizat pentru instalare în exterior.
Substație Smart/Compact Box 24kV (20kV).： Echipat cu module inteligente pe ambele părți HV și JT, permițând controlul de la distanță, detectarea, semnalizarea și reglarea aplicațiilor de automatizare a rețelei de stat. Potrivit pentru clădiri urbane înalte, case rezidențiale și infrastructură municipală.
Substație de distribuție 11kV / 10kV:Ideal pentru complexe comerciale, comunități rezidențiale și proiecte de electrificare rurală. Prezintă un design de rezervor ondulat sau opțiuni de transformare de tip uscat, eliminând cerințele de întreținere a conservatorului și asigurând o funcționare fiabilă în medii exterioare dure.

Opțiuni pentru transformator și comutator

Lugao oferă configurații interne flexibile pentru a se potrivi cerințelor specifice ale proiectului:

· Tip de transformator: Complet etanșat immers în uleiOpțiuni (S9, S11, S13, SH15) sau de tip uscat (SCB10, SCB11, SCBH15), care se potrivesc cu preferințele de siguranță la incendiu și de mediu. Designul rezervorului etanș elimină necesitatea întreținerii conservatorului de ulei și a ventilatorului.

· Aparatură de înaltă tensiune:Dulapuri XGN15, HXGN17 sau KYN28A cu configurații de comutator de sarcină sau întrerupător de circuit în vid, care acceptă rețea inelă, terminale sau moduri de alimentare dublă.

· Distribuție de joasă tensiune:Aparatură GGD, GCS sau MNS cu funcții de compensare de intrare, ieșire și reactivă, care suportă structuri de tip panou sau montate pe dulap.

Cum să selectați substația ideală de tip american pentru site-uri urbane cu spațiu limitat?

Pentru stațiile tradiționale cu spațiu abundent, instalațiile convenționale de tip clădire rămân fezabile. Cu toate acestea, comunitățile rezidențiale urbane, cartierele comerciale aglomerate și instalațiile de pe marginea drumurilor necesită soluții optimizate pentru spațiu. Substațiile de tip american, cu volumul lor compact (între o treime până la o cincime din echivalentele de tip european), sunt potrivite în special pentru aceste aplicații în care costurile terenului sunt prohibitive. Lugao oferă o optimizare personalizată a amprentei, reducând cerințele generale ale suprafeței solului prin utilizarea echipamentelor de distribuție de înaltă densitate și a transformatoarelor integrate. Amprenta redusă permite instalarea pe terenuri utilitare mici, în ansambluri rezidențiale sau de-a lungul drumurilor fără a perturba infrastructura existentă.

Urmărește linia noastră de producțieVideo

Experimentați direct excelența în producție a substației de tip american Lugao:
