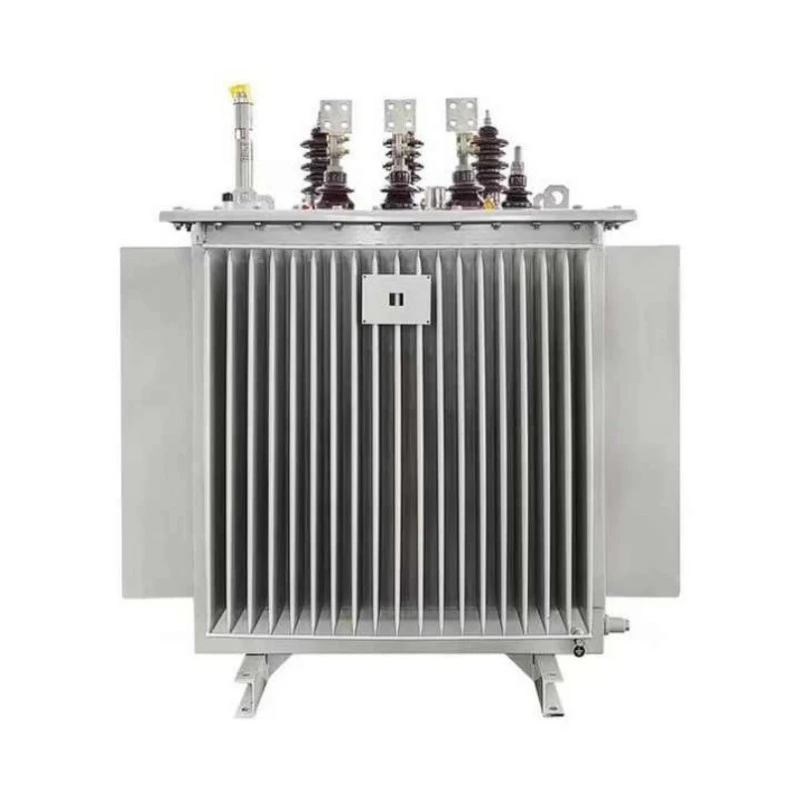

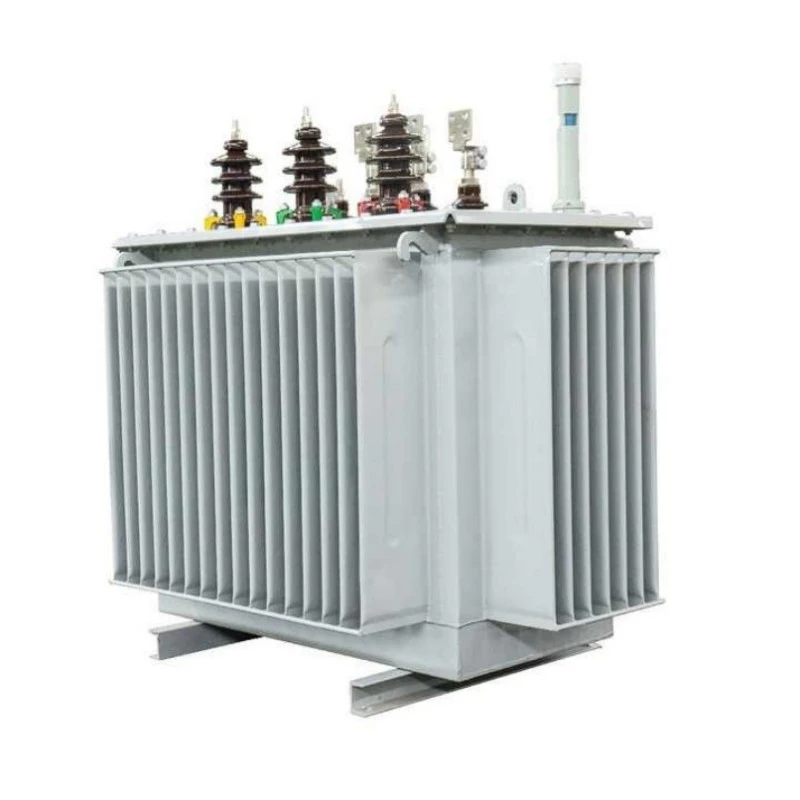

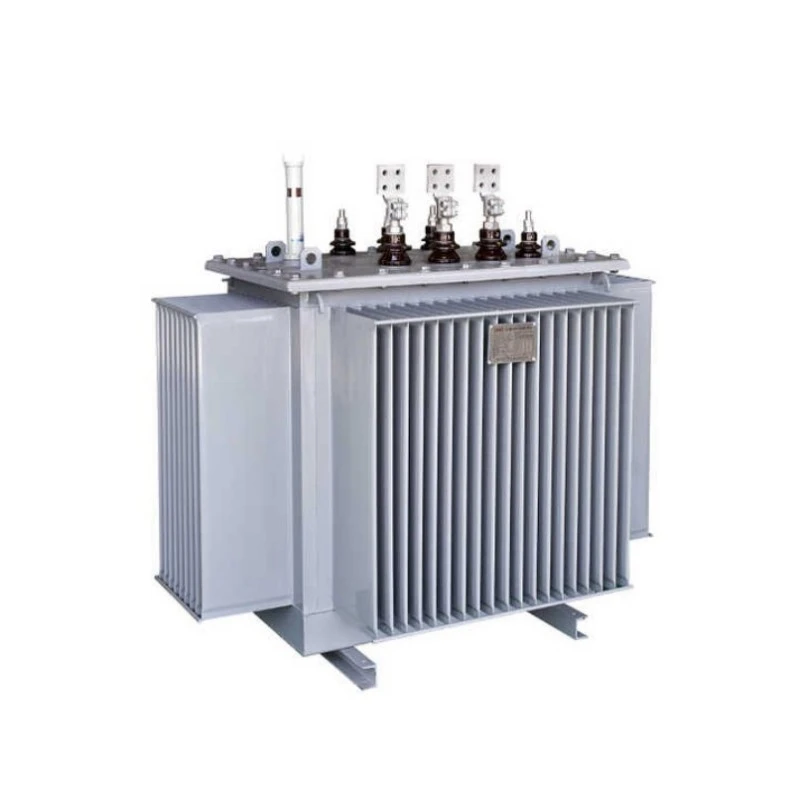

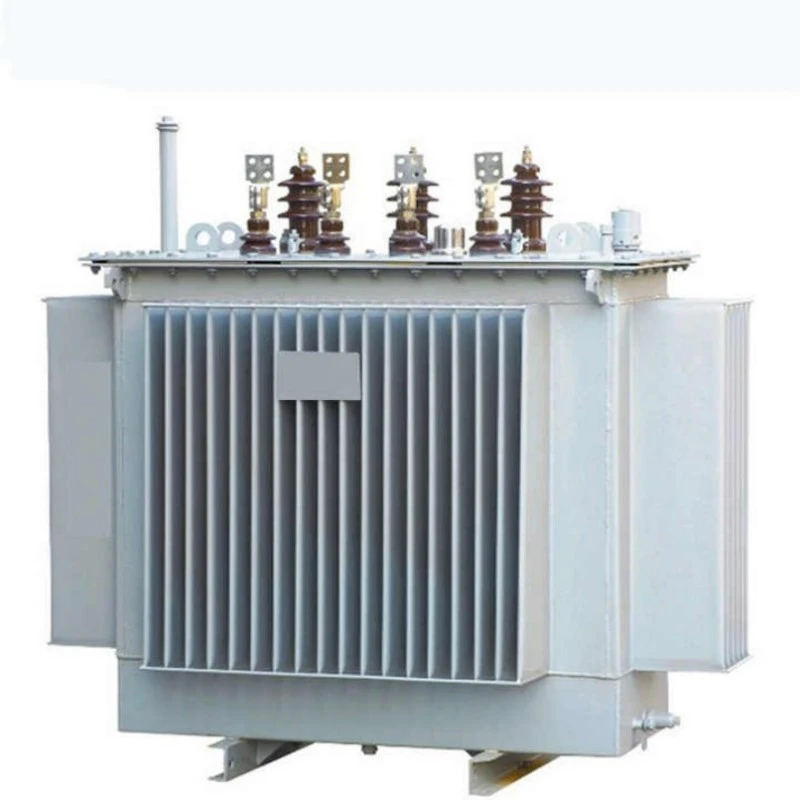

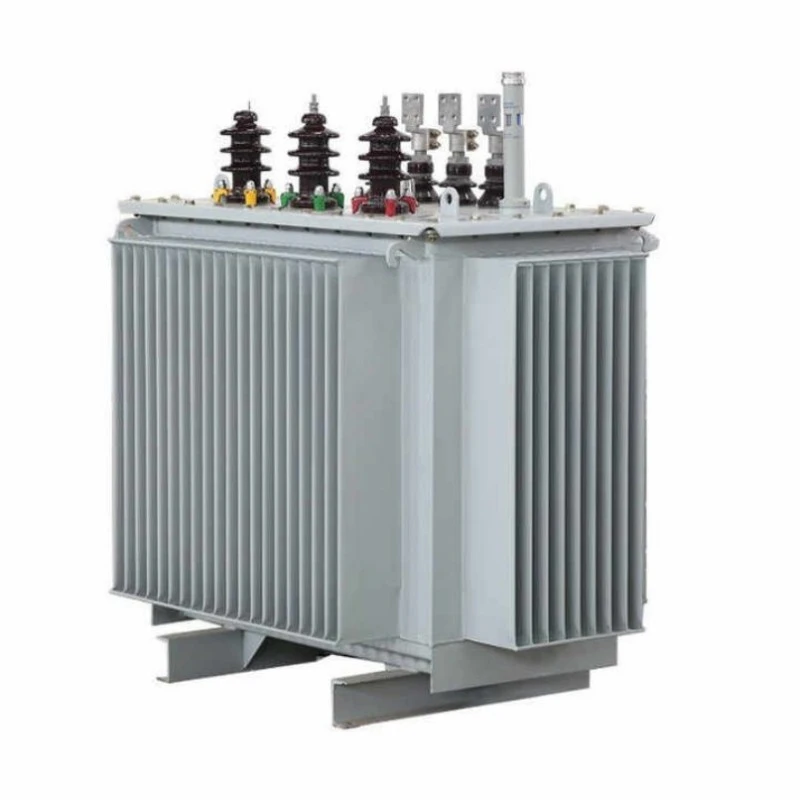

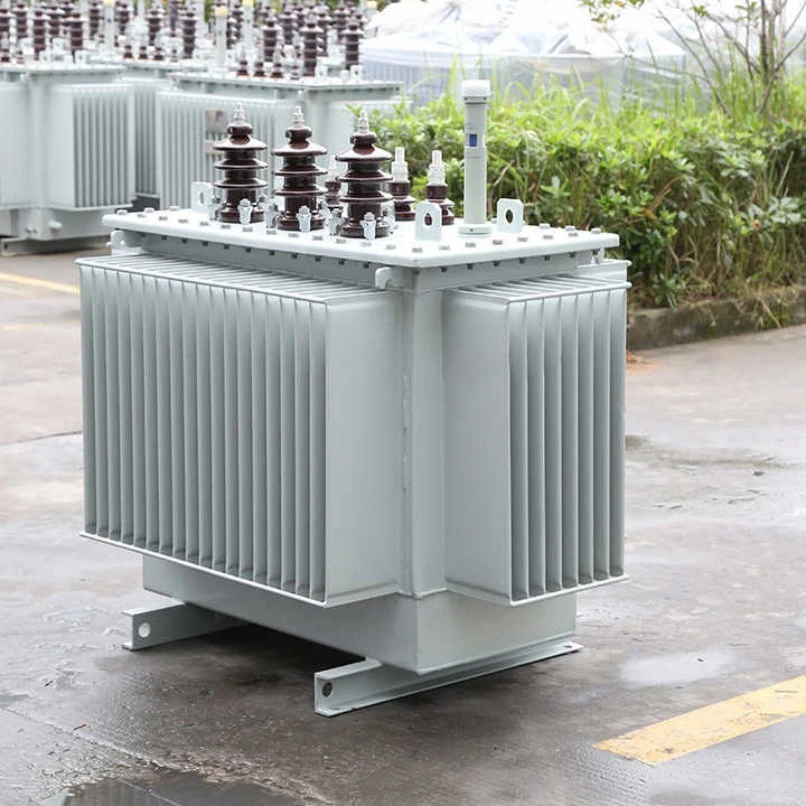

S11 Substație compactă Transformator electric immers în ulei

Transformatorul electric immers în ulei pentru substația compactă S11 al companiei noastre este o soluție extrem de eficientă și de economisire a energiei, concepută special pentru rețelele moderne de distribuție a energiei. Achiziționarea acestui produs vă oferă o unitate integrată care combină un transformator,aparate de comutare de înaltă tensiune, și echipamente de distribuție de joasă tensiune, economisind semnificativ spațiul de instalare și costurile de construcție.

Acest produs folosește un miez de oțel siliciu cu pierderi reduse și înfășurări de cupru de înaltă conductivitate, ceea ce duce la pierderi semnificativ mai mici fără sarcină decât standardele naționale, ceea ce duce la reduceri substanțiale ale consumului de energie pe termen lung. Sistemul de răcire cu scufundare în ulei asigură o disipare excelentă a căldurii, menținând o funcționare stabilă chiar și în condiții de temperatură ridicată și încărcare mare. Structura sa modulară compactă facilitează transportul și instalarea și sporește siguranța întreținerii la fața locului.

Caracteristica și aplicația produsului

Caracteristici

1. Îndeplinește sau depășește standardele ANSI.IEC.GB.SANS

2. Manipulare, instalare și exploatare în siguranță.

3. Aspect atractiv, modern

4. Structură rezonabilă

5. Complet sigilat

6. Fiabilitate mai mare a sistemului

7. Securitate ridicată și fiabilitate în funcționare

8. Capacitate mare de suprasarcină și eficiență

9. Construcție robustă, având capacități excelente de scurtcircuit și rezistență termică

10. Transformatoarele sunt mai eficiente prin pierderi reduse în gol și pierderi reduse de sarcină

Transformatorul electric cu scufundare în ulei de substație compactă S11 Transformatorul electric cu scufundare în ulei de substație compactă prezintă patru avantaje principale:

Eficiență ridicată și economie de energie:utilizând oțel siliciu cu pierderi reduse și o structură de miez optimizată, atât pierderile fără sarcină, cât și pierderile de sarcină sunt semnificativ mai mici decât cele ale produselor tradiționale, aliniindu-se cu liniile directoare naționale de economisire a energiei și reducând substanțial costurile de operare pe termen lung.

Capacitate superioară de disipare a căldurii și suprasarcină:ca untransformator immers în ulei, folosește ulei izolator de înaltă performanță ca mediu de răcire și izolare, oferind o eficiență ridicată de disipare a căldurii și menținând o funcționare stabilă chiar și în condiții de temperatură ridicată, sarcină grea sau condiții dure, prelungind efectiv durata de viață a echipamentului.

Design compact al structurii:Transformatoarele electrice immerse în ulei pentru substație compactă S11 sunt proiectate la comandă pentru substații compacte, având o amprentă mică și o structură compactă care facilitează instalarea și întreținerea ușoară. Sunt deosebit de potrivite pentru locațiile de distribuție a energiei interioare sau exterioare, unde spațiul este limitat.

Fiabilitate și siguranță ridicate:structura complet etanșă previne în mod eficient oxidarea uleiului și pătrunderea umidității, oferind performanțe excelente de izolație și capacitate de rezistență la scurtcircuite, asigurând o funcționare sigură și stabilă pe termen lung în condiții complexe de rețea.

Aplicație

Condiții normale de funcționare a transformatorului

1. Înălțimea deasupra nivelului mării este sub 1000m;

2. Temperatura ambiantă;

3. Temperatura maximă a aerului +40°C;

4. Cea mai mare temperatură medie zilnică a aerului+30°C;

5. Cea mai mare temperatură medie anuală a aerului +20°C;

6. Temperatura cea mai scăzută a aerului exterior -25°C;

Principalele scenarii de aplicare

Rețele urbane de distribuție a energiei:Potrivit pentru substații compacte din zone rezidențiale, zone comerciale și parcuri industriale, satisfacând cererea de energie de înaltă densitate.

Noi proiecte energetice:Transformatoarele electrice cu scufundare în ulei pentru substație compactă S11 sunt utilizate pe scară largă în etapele de creștere sau distribuție a sistemelor de generare a energiei fotovoltaice și eoliene, capabile să reziste în medii dure exterioare.

Construcția infrastructurii:Potrivit pentru locații cu cerințe ridicate de fiabilitate a sursei de alimentare, cum ar fi aeroporturi, metrouri, spitale și centre de date.

Alimentare temporară și de urgență:Structură compactă, ușor de transportat, potrivită pentru substații temporare sau scenarii de reparații de urgență.

Parametru de produs (specificație)

Comparația transformatoarelor S11 VS S13

Selectarea transformatorului de distribuție potrivit depinde de obiectivele de eficiență energetică ale proiectului dumneavoastră, de buget și de costurile de operare pe termen lung. Atât transformatoarele cu scufundare în ulei S11 cât și S13 sunt utilizate pe scară largă în sistemele de distribuție a energiei, dar sunt proiectate pentru diferite priorități de performanță.

Detalii de producție

Material de bază și proces

Miezul transformatoarelor electrice cu scufundare în ulei al substației compacte S11 este construit din oțel siliconic laminat la rece, cu permeabilitate ridicată, orientat pe cereale. Laminarea miezului este tăiată cu precizie și stivuită automat pentru a asigura îmbinări strânse și trasee magnetice uniforme, minimizând în mod fundamental curentul fără sarcină și pierderile parazite.

Structura de înfăşurare

Atât înfășurările de înaltă tensiune, cât și de joasă tensiune folosesc conductori de cupru fără oxigen pentru o conductivitate electrică ridicată și pierderi rezistive reduse. Mai mult, înfășurările de joasă tensiune adoptă o configurație de înfășurare cu folie cu izolație uniformă între straturi, care îmbunătățește semnificativ capacitatea de rezistență la scurtcircuit.

Sistem de izolare

Uleiul izolator mineral de înaltă calitate sau, opțional, fluidul izolator cu punct ridicat de foc ecologic, este utilizat pentru a oferi o rezistență dielectrică excelentă și o stabilitate chimică. Sistemul de izolație cu hârtie de ulei este supus unor procese riguroase de uscare în vid și de umplere cu ulei pentru a se asigura că nu rămân bule de aer reziduale, obținând o tensiune de inițiere a descărcarii parțiale cu mult peste cerințele standard, asigurând astfel fiabilitatea operațională pe termen lung.

Detalii de proiectare structurală

Rezervor și structură de etanșare

Rezervorul încorporează un panou ondulat sau un radiator integrat cu aripioare, care îndeplinește cerințele de răcire, oferind în același timp flexibilitate elastică pentru a se adapta automat fluctuațiilor de volum de ulei. Structura complet etanșă este echipată cu o supapă de limitare a presiunii și un indicator al nivelului de ulei, prevenind contactul dintre ulei și aerul ambiant, evitând astfel oxidarea și absorbția umidității și extinzând intervalele de înlocuire a uleiului.

Design compact integrat

Optimizate pentru aplicații de substație compactă, transformatoarele electrice immerse în ulei S11 pentru substație compactă permit integrarea preinstalată cu panourile de distribuție de înaltă tensiune și panouri de distribuție de joasă tensiune. Dimensiunile exterioare sunt calculate cu precizie pentru a minimiza amprenta la sol, respectând în același timp cerințele de distanță electrică și de izolare. Urechile de ridicare, orificiile de montare la bază și metodele de intrare a cablurilor sunt standardizate pentru a facilita instalarea și conectarea rapidă la fața locului.

Configurație de protecție și control

Monitorizarea și protecția temperaturii

Un indicator al temperaturii uleiului și un indicator al temperaturii înfășurării sunt furnizate ca standard, permițând monitorizarea în timp real a temperaturii și oferind alarme configurabile și contacte de declanșare. Pentru transformatoarele de mare capacitate, un sistem opțional de măsurare a temperaturii cu fibră optică permite monitorizarea precisă a temperaturilor în bobinaj, oferind suport de date pentru gestionarea dinamică a sarcinii.

Protecție împotriva presiunii și a nivelului de ulei

O supapă de limitare a presiunii este instalată pentru a elibera automat presiunea în cazul presiunii interne anormale a rezervorului, prevenind deformarea sau ruperea. Indicatorul de nivel de ulei dispune de o funcție de alarmă de nivel scăzut de ulei, permițând intervenția de întreținere în timp util sau detectarea scurgerilor.

Asigurarea calității și testării

Fiecare transformator este supus unor teste de tip cuprinzătoare și teste de rutină înainte de livrare, inclusiv teste de pierdere fără sarcină și pierderi de sarcină, teste de impedanță la scurtcircuit, teste de rezistență la supratensiune indusă, teste de descărcare parțială și teste de impuls de fulger. Toți indicatorii cheie de performanță depășesc cerințele atât ale standardelor naționale, cât și ale specificațiilor IEC, asigurând o funcționare stabilă pe termen lung în condiții complexe de teren.

De ce să alegeți Lugao Power?

Cu capabilități avansate de producție și un sistem riguros de management al calității, Lugao Power oferă soluții fiabile de echipamente de distribuție a energiei clienților din întreaga lume.

Producator specializat— Lugao are o experiență de peste 10 ani în sectorul echipamentelor de transport și distribuție a energiei electrice, specializată în proiectarea și fabricarea de transformatoare cu scufundare în ulei;transformatoare de tip uscat, substații prefabricate și aparate de distribuție de medie și înaltă tensiune.

Control strict al calității— Fiecare transformator cu scufundare în ulei din seria S11 este supus unor teste de rutină cuprinzătoare înainte de a părăsi fabrica, inclusiv teste fără sarcină și pierderi de sarcină, teste de rezistență a izolației, măsurători de rezistență a înfășurării, teste de tensiune dielectrică de rezistență și inspecții de acceptare din fabrică, pentru a asigura fiabilitatea în timpul funcționării la fața locului.

Soluții de inginerie personalizate— Oferim servicii de personalizare pentru tensiuni nominale, capacitate, grupuri de conexiune, metode de răcire, design de carcase și configurații de instalare pentru a satisface nevoile diferitelor sectoare, inclusiv utilități, industrie, energie regenerabilă și proiecte de infrastructură.

Design eficient din punct de vedere energetic— Transformatoarele noastre sunt fabricate folosind foi de oțel siliconic laminate la rece de înaltă calitate și înfășurări de cupru de înaltă conductivitate, concepute pentru a reduce consumul de energie, a îmbunătăți eficiența operațională și a reduce costul total de proprietate pe întregul ciclu de viață.

Conformitatea cu standardele internaționale—— Produsele noastre sunt fabricate conform unui sistem de management al calității certificat ISO și respectă IEC, GB și alte standarde internaționale relevante. Rapoartele de încercare de tip și documentația tehnică sunt disponibile la cerere.

Aprovizionare globală de încredere—— Susținut de o echipă experimentată de inginerie și export, Lugao oferă clienților globali consultanță tehnică, cotații prompte, servicii OEM/ODM flexibile, ambalare sigură și asistență post-vânzare receptivă.

Serviciu post-vânzare pentru produse

1. După ce transformatorul este instalat și pus în funcțiune la fața locului, se garantează că nu va avea scurgeri, iar vopseaua este garantată să nu se decojească sau să se decoloreze. Se oferă o garanție de 5 ani; orice probleme de calitate care apar în condiții normale de utilizare în perioada de garanție vor fi acoperite de garanție.

2. Toate transformatoarele electrice cu scufundare în ulei de substație compactă S11 sunt acoperite de service pe viață, asigurând caracterul complet al accesoriilor produsului.

3. Durata de viață nu este mai mică de 30 de ani.

4. În cazul defecțiunii echipamentului, furnizorul va răspunde în termen de o oră de la primirea notificării de la cumpărător și va trimite personal tehnic la șantier în termen de 24 de ore pe plan intern.

Angajamentul de serviciu

1. Transformatorul electric cu scufundare în ulei al substației compacte S11 este fabricat în strictă conformitate cu cerințele Sistemului de management al calității ISO 9001-2008, asigurându-se că produsul îndeplinește standardele de calitate 100% înainte de a părăsi fabrica.

2. Compania noastră oferă servicii complete de pre-vânzare, vânzări și post-vânzare pentru a asigura satisfacția clienților.

2. Compania noastra ofera o garantie de 60 de luni. În cazul oricăror probleme de calitate, vom repara sau înlocui produsul gratuit, asigurând satisfacția clientului 100%.

Proiectarea și testarea transformatoarelor trebuie să respecte următoarele standarde:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformatoare de putere》

GB/T6451-2015 《Specificații și cerințe tehnice pentru transformatoarele de putere cu scufundare în ulei》

JB/T3837-2010 《Metoda de compilare a denumirilor de tip pentru produsele transformatoare》

GB/T311.1-3.11-97 《Coordonarea izolației și tehnici de testare de înaltă tensiune pentru echipamentele de transmisie și transformare de înaltă tensiune》

GB10237-88 《Nivelele de izolație și testele dielectrice pentru transformatoarele de putere — Spații de aer pentru izolație externă》

GB7595-87 《Standard de calitate pentru uleiul de transformator în funcțiune》

GB7328-87 《Măsurarea nivelului de sunet pentru transformatoare》

GB7534-87 《Măsurarea descărcării parțiale》

GB/T15164-94 《Ghid de încărcare pentru transformatoare de putere immerse în ulei》

DL/T586-95 《Ghid tehnic pentru supravegherea producției pentru utilizatorii de echipamente electrice》

GB/T311.1-3.11-97 《Coordonarea izolației și tehnici de testare de înaltă tensiune pentru echipamentele de transmisie și transformare de înaltă tensiune》

GB2536-1990 《Ulei pentru transformatoare》

JB/T56011-92 《Clasificarea calității produsului pentru transformatoare de putere cu scufundare în ulei》

ZBK41005-89 《Nivelul de sunet al transformatoarelor 6-220KV》
