Cum elimină un transformator de tip uscat riscurile de scurgere de ulei?

În subsolul unui spital din Singapore, o cameră de transformare se află lângă tabloul electric principal. Camera este curată, uscată și lipsită de orice miros. Nu există berme de izolare, separatoare ulei-apă și nici sisteme de stingere a incendiilor în afara detectoarelor de fum standard. Aceasta nu este o supraveghere de reglementare; este o alegere deliberată de proiectare făcută posibilă prin utilizarea unui transformator de tip uscat. Într-un transformator umplut cu ulei convențional, aceeași cameră ar necesita o podea înglobat pentru a conține scurgerile, o carcasă rezistentă la foc pentru a atenua riscul unui incendiu cu ulei și un sistem de ventilație pentru a gestiona căldura și fumul. Transformatorul de tip uscat elimină toate aceste cerințe prin eliminarea uleiului în sine. Aceasta nu este doar o comoditate; este o schimbare fundamentală în modul în care este proiectată siguranța electrică.

Întrebarea cum aTransformator de tip uscatelimină riscurile de scurgere a uleiului este, în esență, o întrebare a ceea ce înlocuiește uleiul. Într-un transformator umplut cu ulei, uleiul îndeplinește două funcții critice: izolează înfășurările și le răcește. Dacă uleiul se scurge, ambele funcții sunt compromise, ceea ce duce la supraîncălzire, defecțiune a izolației și defecțiuni potențial catastrofale. Un transformator de tip uscat realizează aceleași funcții de izolare și răcire prin materiale solide și aer. Înfășurările sunt încapsulate într-un sistem de izolare solidă, în mod obișnuit rășină epoxidică turnată sau materiale impregnate sub presiune (VPI). Răcirea se realizează prin circulație naturală a aerului sau răcire forțată cu aer. Deoarece nu există lichid de scurs, riscul unei scurgeri de ulei nu este doar redus; este eliminat în întregime. Acest articol va explora caracteristicile de inginerie, materiale și design care fac din transformatorul de tip uscat o alegere superioară pentru aplicațiile în care riscurile de scurgeri de ulei sunt inacceptabile.

Cuprins

• 1. Anatomia unei scurgeri de ulei: unde eșuează transformatoarele umplute cu ulei?
• 2. Izolație din rășină turnată: bariera solidă care înlocuiește uleiul
• 3. Tehnologia VPI: Când înfășurarea devine izolație
• 4. Răcirea fără lichid: cum face aerul treaba uleiului
• 5. Cazul de siguranță și mediu pentru transformatoarele de tip uscat
• 6. Întrebări frecvente (FAQ)
• 7. Concluzie

1. Anatomia unei scurgeri de ulei: unde eșuează transformatoarele umplute cu ulei?

Pentru a aprecia de ce un transformator de tip uscat este superior, este util să înțelegem punctele specifice de defecțiune care duc la scurgeri de ulei în transformatoarele convenționale. Un transformator umplut cu ulei este un ansamblu complex al unui rezervor de oțel, un miez, înfășurări, izolație, bucșe, garnituri și supape. Fiecare dintre aceste componente reprezintă o potențială cale de scurgere. Pe durata de viață a transformatorului, uleiul este supus unui ciclu termic, ceea ce face ca rezervorul și componentele să se extindă și să se contracte. Această mișcare ciclică poate determina comprimarea și relaxarea garniturilor, pierzându-și în cele din urmă forța de etanșare. Uleiul în sine se poate degrada, formând acizi și nămol care atacă garniturile și rezervorul. Cusăturile de sudură pot dezvolta fisuri de oboseală. Supapele și bucșele se pot slăbi. Și rezervorul în sine se poate coroda, mai ales în medii umede sau corozive. Tabelul de mai jos rezumă cele mai comune puncte de scurgere de ulei dintr-un transformator umplut cu ulei.

Consecințele unei scurgeri de ulei nu se limitează la pierderea de lichid izolator și de răcire. O scurgere de ulei creează un pericol de alunecare pe podea, contaminează solul și apele subterane dacă ajung în mediul înconjurător și crește riscul de incendiu dacă uleiul intră în contact cu o sursă de aprindere. În instalațiile interioare, acumularea de vapori de ulei poate crea un pericol pentru sănătatea personalului. Costul pentru curățarea unei scurgeri de petrol, eliminarea solului contaminat și repararea transformatorului poate fi substanțial. În unele jurisdicții, amenzile de reglementare pentru o scurgere de ulei pot fi severe. Acesta este motivul pentru care mulți manageri de instalații și ingineri apelează la transformatorul de tip uscat, care elimină în totalitate aceste riscuri.

LaLugao Power Co.,Ltd., producem transformatoare de peste două decenii și am văzut direct costurile și riscurile asociate cu scurgerile de ulei. Fabrica noastră produce atât transformatoare umplute cu ulei, cât și transformatoare uscate și ne angajăm să ajutăm clienții noștri să aleagă tehnologia potrivită pentru aplicația lor specifică. Pentru instalațiile interioare, mediile sensibile și locațiile în care siguranța la incendiu este primordială, transformatorul de tip uscat este adesea alegerea superioară.

2. Izolație din rășină turnată: bariera solidă care înlocuiește uleiul

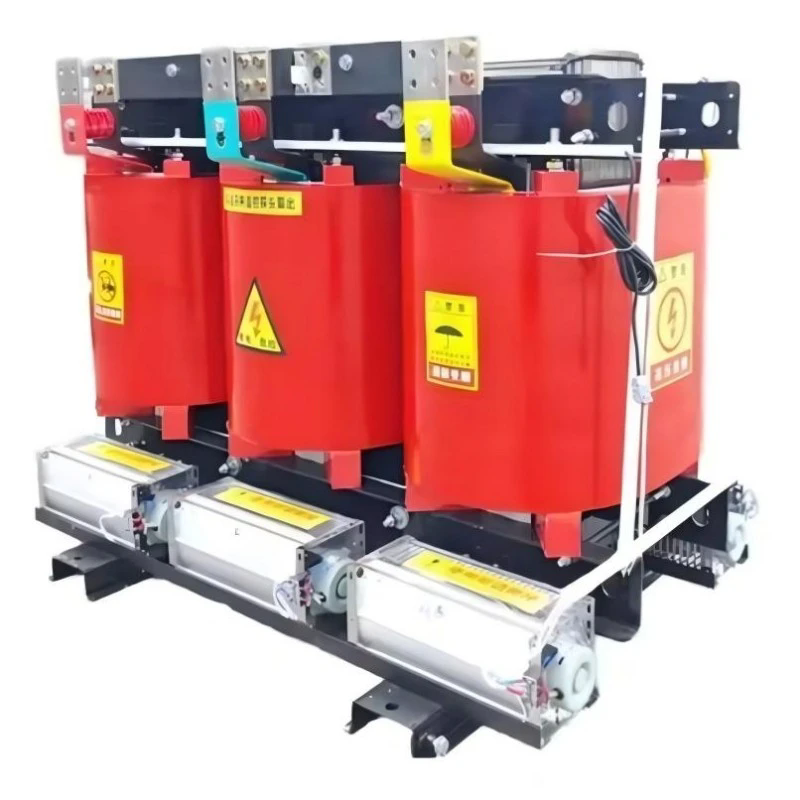

Cel mai comun tip de transformator de tip uscat folosește izolație din rășină turnată. În acest design, înfășurările de înaltă și joasă tensiune sunt încapsulate într-o rășină epoxidică solidă turnată. Rășina este amestecată cu un material de umplutură, cum ar fi făina de siliciu, și este turnată într-o matriță în jurul înfășurării. Rășina este apoi întărită, formând o înveliș dur, solid, care închide complet înfășurarea. Această carcasă asigură atât izolația electrică, cât și protecția mecanică pentru înfășurare. Deoarece izolația este solidă, nu există nicio scurgere de lichid. Sistemul de izolație din rășină turnată este, de asemenea, foarte rezistent la umiditate, praf și substanțe chimice corozive, făcându-l potrivit pentru medii dure.

Sistemul de izolație din rășină turnată nu este doar un înlocuitor pentru ulei; este un sistem de izolare superior din multe puncte de vedere. Rășina epoxidică are o rezistență dielectrică ridicată, ceea ce înseamnă că poate rezista la tensiuni înalte fără a se defecta. De asemenea, are o conductivitate termică ridicată, ceea ce permite căldurii să fie condusă departe de înfășurare mai eficient decât uleiul în unele cazuri. Rășina se autostinge, ceea ce înseamnă că nu va susține focul. Acesta este un avantaj critic de siguranță față de ulei, care este inflamabil. Tabelul de mai jos compară proprietățile cheie ale izolației din rășină turnată cu izolația cu ulei.

În fabrica noastră, folosim un proces de turnare în vid pentru a ne asigura că rășina epoxidica umple complet matrița și încapsulează înfășurarea fără goluri sau pungi de aer. Golurile pot provoca descărcări parțiale, care pot duce la defectarea izolației în timp. Procesul nostru de turnare în vid asigură că rășina este densă și omogenă, oferind cel mai înalt nivel de integritate a izolației. De asemenea, folosim un proces de întărire controlat pentru a ne asigura că rășina își atinge toate proprietățile mecanice și electrice. Rezultatul este un transformator de tip uscat care este complet lipsit de ulei și de riscurile asociate cu scurgerile de ulei.

3. Tehnologia VPI: Când înfășurarea devine izolație

În timp ce rășina turnată este cel mai obișnuit tip de transformator de tip uscat, există o altă tehnologie care este utilizată pentru transformatoarele mai mari: impregnarea cu presiune în vid (VPI). Într-un transformator VPI, înfășurarea nu este încapsulată într-un bloc solid de rășină. În schimb, înfășurarea este impregnată cu un lac de rășină sub vid și presiune. Lacul pătrunde în hârtia izolatoare și în spațiile dintre conductori, umplându-le cu rășină. După procesul de impregnare, înfășurarea este întărită, iar rășina se întărește, legând întreaga înfășurare într-o structură solidă, coeziune. Această structură este apoi acoperită cu un strat protector, cum ar fi un strat de silicon, pentru a oferi protecție suplimentară împotriva umezelii și a contaminării.

Procesul VPI creează o înfășurare extrem de robustă. Rășina leagă conductoarele între ele, prevenind mișcarea și vibrațiile care pot provoca abraziunea izolației. De asemenea, rășina etanșează înfășurarea împotriva umezelii și a contaminanților. La fel ca rășina turnată, transformatoarele VPI sunt complet fără ulei, eliminând riscul de scurgeri de ulei. Transformatoarele VPI sunt adesea folosite pentru puteri mai mari, unde blocul solid al unui transformator din rășină turnată ar fi prea greu sau prea scump. Tabelul de mai jos compară caracteristicile cheie ale transformatoarelor din rășină turnată și VPI.

La Lugao, producem atât rășină turnată, cât și transformatoare de tip uscat VPI. Fabrica noastră este echipată cu echipamente de turnare în vid și echipamente VPI de ultimă generație, iar inginerii noștri au o experiență vastă în selectarea tehnologiei potrivite pentru fiecare aplicație. Indiferent dacă este nevoie de un transformator compact și ușor pentru un tablou de distribuție interioară sau un transformator mare, de înaltă tensiune pentru o instalație industrială, putem oferi o soluție de transformator de tip uscat care elimină riscul de scurgeri de ulei.

4. Răcirea fără lichid: cum face aerul treaba uleiului

Una dintre funcțiile uleiului dintr-un transformator este de a răci înfășurările. Uleiul conduce căldura departe de înfășurări și o transferă pe suprafața rezervorului, unde este disipată în aerul din jur. Într-un transformator de tip uscat, funcția de răcire este realizată de aer. Înfășurările sunt proiectate cu canale de aer și canale de răcire care permit aerului să circule și să ducă căldura. La transformatoarele mici, convecția naturală este suficientă pentru a asigura răcirea necesară. La transformatoarele mai mari, ventilatoarele sunt folosite pentru a forța aerul să treacă prin canalele de răcire, crescând capacitatea de răcire. Tabelul de mai jos compară metodele de răcire utilizate la transformatoarele de tip uscat și umplute cu ulei.

În fabrica noastră, proiectăm transformatoarele noastre de tip uscat cu sisteme optimizate de răcire cu aer. Înfășurările sunt construite cu conductori bobinați cu precizie și materiale izolatoare care creează canale uniforme de răcire. În unitățile mai mari, folosim ventilatoare de înaltă eficiență pentru a ne asigura că înfășurările sunt răcite eficient în toate condițiile de încărcare. De asemenea, folosim senzori de temperatură și sisteme de control pentru a monitoriza temperatura înfășurării și pentru a controla ventilatoarele. Acest lucru asigură că transformatorul funcționează la temperatura optimă, maximizând eficiența și durata de viață a acestuia. Absența uleiului în sistemul de răcire elimină riscul de scurgeri și necesitatea de reținere și eliminare a uleiului, făcând transformatorul de tip uscat o soluție mai ecologică și cu o întreținere redusă.

5. Cazul de siguranță și mediu pentru transformatoarele de tip uscat

Eliminarea scurgerilor de ulei nu este singurul avantaj al unui transformator de tip uscat. Absența uleiului elimină, de asemenea, riscul de incendiu, nevoia de izolare a petrolului și pericolele pentru mediu asociate cu scurgerile de petrol. Aceste beneficii de siguranță și de mediu sunt din ce în ce mai importante pentru managerii de unități, asigurători și autorități de reglementare. În multe jurisdicții, utilizarea transformatoarelor de tip uscat este obligatorie pentru instalațiile interioare și pentru locații în care publicul poate fi prezent, cum ar fi spitale, școli și centre comerciale. Tabelul de mai jos rezumă beneficiile de siguranță și de mediu ale transformatoarelor de tip uscat în comparație cu transformatoarele umplute cu ulei.

La Lugao, ne angajăm să oferim clienților noștri soluții de transformatoare sigure, fiabile și ecologice. Transformatoarele noastre de tip uscat sunt proiectate pentru a îndeplini cele mai stricte standarde de siguranță și mediu. Folosim numai materiale de înaltă calitate, cu auto-stingere, în transformatoarele noastre din rășină turnată și VPI. Fabrica noastră este certificată conform ISO 9001 și ISO 14001, iar produsele noastre sunt testate conform IEC 60076 și alte standarde internaționale. Indiferent dacă construiți o nouă unitate sau modernizați una existentă, vă putem ajuta să alegeți transformatorul de tip uscat potrivit pentru aplicația dvs.

6. Întrebări frecvente (FAQ)

Întrebarea 1: Transformatoarele de tip uscat sunt complet fără ulei?

Răspuns: Da, transformatoarele de tip uscat sunt complet fără ulei. Folosesc materiale izolante solide, cum ar fi rășină epoxidice turnată sau hârtie impregnată cu rășină și aer pentru răcire. Nu există dielectric lichid sau lichid de răcire în transformator. Aceasta este caracteristica definitorie a unui transformator de tip uscat și motivul pentru care elimină riscurile de scurgeri de ulei.

Întrebarea 2: Care sunt principalele aplicații pentru transformatoarele de tip uscat?

Răspuns: Transformatoarele de tip uscat sunt utilizate de obicei în aplicații în care siguranța la incendiu și protecția mediului sunt critice. Aplicațiile comune includ instalații interioare în spitale, școli, centre comerciale și clădiri de birouri. Ele sunt, de asemenea, utilizate în minele subterane, tuneluri și platforme offshore, unde riscul unei scurgeri de petrol sau a unui incendiu este inacceptabil. De asemenea, sunt preferați pentru aplicații de energie regenerabilă, cum ar fi fermele eoliene și solare.

Întrebarea 3: Cum se compară transformatoarele de tip uscat cu transformatoarele umplute cu ulei în ceea ce privește eficiența?

Răspuns: Transformatoarele de tip uscat sunt, în general, puțin mai puțin eficiente decât transformatoarele umplute cu ulei de aceeași putere nominală. Acest lucru se datorează faptului că aerul este un mediu de răcire mai puțin eficient decât uleiul. Totuși, diferența este mică, iar transformatoarele moderne de tip uscat cu sisteme de răcire optimizate pot atinge eficiențe foarte apropiate de cele ale transformatoarelor umplute cu ulei. Pentru multe aplicații, beneficiile de siguranță și de mediu ale transformatoarelor de tip uscat depășesc diferența mică de eficiență.

Întrebarea 4: Ce întreținere necesită transformatoarele de tip uscat?

Răspuns: Transformatoarele de tip uscat necesită mai puțină întreținere decât transformatoarele umplute cu ulei. Nu există ulei de testat, filtrat sau înlocuit. Principalele sarcini de întreținere sunt curățarea conductelor de aer și a ventilatoarelor de răcire pentru a asigura un flux adecvat de aer și verificarea periodică a înfășurărilor pentru acumularea de praf. În unele medii, poate fi necesară curățarea înfășurărilor cu un aspirator sau o cârpă uscată. Intervalul de întreținere este de obicei anual sau bienal, în funcție de mediu.

Întrebarea 5: Sunt transformatoarele de tip uscat mai scumpe decât transformatoarele umplute cu ulei?

Răspuns: Transformatoarele de tip uscat au, în general, un cost inițial de achiziție mai mare decât transformatoarele umplute cu ulei de aceeași putere nominală. Cu toate acestea, costul total de proprietate poate fi mai mic atunci când sunt luate în considerare costurile de izolare a petrolului, stingerea incendiilor, întreținere și respectarea mediului. Pentru instalațiile interioare, economiile la costurile de construcție (nu este nevoie de podele grupate sau încăperi rezistente la foc) pot compensa prețul de achiziție mai mare. Fabrica noastră poate oferi o comparație detaliată a costurilor pentru aplicația dumneavoastră specifică.

7. Concluzie

Transformatorul de tip uscat elimină riscurile de scurgere de ulei prin eliminarea uleiului în sine. Prin utilizarea sistemelor de izolare solidă, cum ar fi rășina epoxidice turnată sau impregnarea VPI și răcirea cu aer, transformatorul de tip uscat oferă un nivel de siguranță și protecție a mediului care nu este posibil cu transformatoarele umplute cu ulei convenționale. Beneficiile sunt clare: fără scurgeri de ulei, fără risc de incendiu, fără cerințe de izolare și întreținere minimă. Pentru aplicațiile în care siguranța, fiabilitatea și responsabilitatea față de mediu sunt primordiale, transformatorul de tip uscat este alegerea superioară.

La Lugao Power Co., Ltd., proiectăm și producăm transformatoare de tip uscat de peste un deceniu. Fabrica noastră folosește turnarea în vid avansată și tehnologia VPI pentru a produce transformatoare care îndeplinesc cele mai înalte standarde de calitate și performanță. Oferim o gamă completă de transformatoare de tip uscat, de la unități de distribuție mici până la transformatoare mari de putere. Echipa noastră tehnică este disponibilă pentru a vă ajuta să alegeți transformatorul potrivit pentru aplicația dumneavoastră. Indiferent dacă vă preocupă riscurile de scurgeri de ulei, siguranța la incendiu sau respectarea mediului, vă putem oferi o soluție care să răspundă nevoilor dumneavoastră.

Contactați Lugao Power Co.,Ltd. astăzipentru a afla mai multe despre produsele noastre cu transformatoare de tip uscat și despre cum pot elimina riscurile de scurgeri de ulei în instalația dvs.
