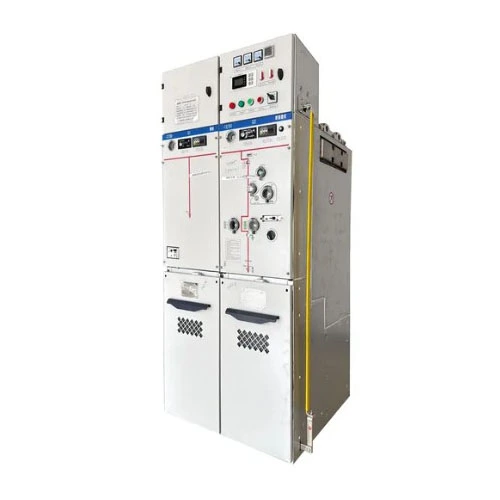

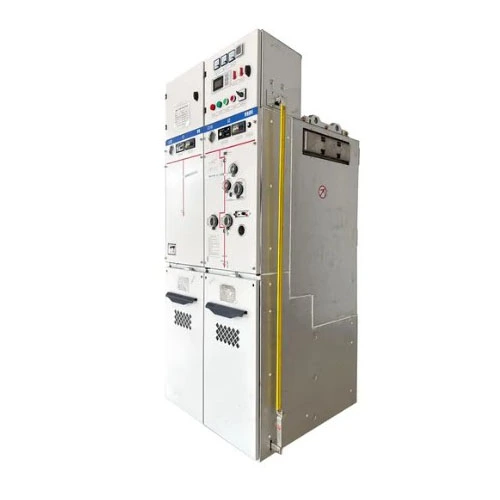

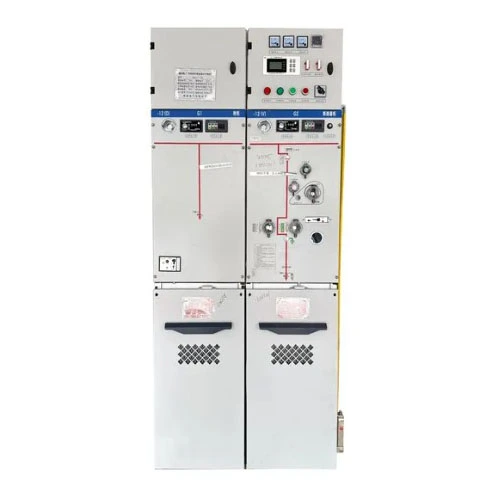

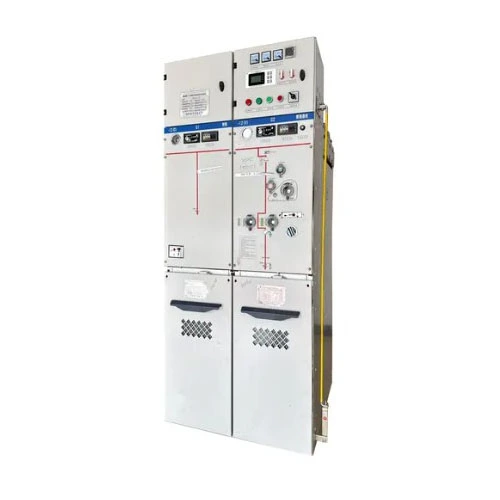

Aparatură de comutație închisă metalică RMU compactă izolată cu gaz SF6

Aparatul de distribuție compact RMU, izolat cu gaz SF6, este o unitate completă de distribuție a energiei, care include complet dispozitive de comutare de înaltă tensiune, bare colectoare, întrerupătoare de împământare și alte componente de bază într-un rezervor de gaz din oțel inoxidabil umplut cu gaz SF6 ca mediu izolator.

Acest produs este utilizat în principal în sistemele de alimentare 12kV/24kV ptunitate principală inelă (RMU)aplicații sau distribuția puterii terminale.

Ce poate face?

Mai simplu spus, permite distribuirea energiei, comutarea, protecția și controlul. Funcțiile specifice includ:

1. Realizarea și întreruperea curentului de sarcină - comutare normală de linie.

2. Efectuarea și întreruperea curentului de scurtcircuit - în combinație cu siguranțe sau întrerupătoare, întrerupeți rapid circuitul în timpul defecțiunilor pentru a proteja transformatoarele și liniile.

3. Izolare și împământare - oferă un punct de deconectare vizibil și funcție de împământare pentru a asigura siguranța personalului de întreținere.

4. Conexiune și protecție prin cablu – acționează ca o unitate de intrare/ieșire, oferind protecție la supracurent și scurtcircuit pentru liniile de cablu.

Datorită construcției sale complet etanșe, acest produs este potrivit în special pentru medii dure (de exemplu, altitudine mare, umiditate, pulverizare de sare, praf greu) sau locații cu teren limitat (de exemplu, centre comerciale, complexe rezidențiale, parcuri eoliene). Este un înlocuitor ideal pentru unitățile principale inelare tradiționale izolate cu aer.

Parametru de produs (specificație)

Următorii sunt parametrii tehnici standard ai tabloului de comutație închis din metal compact RMU, izolat cu gaz SF6, fabricat deLugao Power Co., Ltd.:

Caracteristica și aplicația produsului (format întrebări și răspunsuri)

Î1: Care este cea mai mare caracteristică a acestui tablou de distribuție închis din metal RMU compact, izolat cu gaz SF6?

R: Cea mai mare caracteristică este compactitatea extremă și designul complet izolat. În comparație cu RMU-urile tradiționale izolate cu aer, produsul nostru reduce volumul cu aproximativ 70%, menținând în același timp performanțe electrice superioare. Toate piesele sub tensiune de înaltă tensiune sunt complet sigilate în interiorul unui rezervor de gaz din oțel inoxidabil, neafectate de condens extern, poluare sau animale mici --- realizând cu adevărat 30 de ani de funcționare fără întreținere. În plus, unitatea noastră principală cu inel izolat SF6 are un design modular, permițând combinarea flexibilă de unități de intrare/ieșire, unități de contorizare, unități PT etc., în funcție de cerințele utilizatorului.

Î2: Cât de fiabil este în medii dure?

A: Extrem de fiabil. Rezervorul de gaz este fabricat folosind sudură cu laser și detectarea scurgerilor de heliu, cu o rată anuală de scurgere sub 0,1%, asigurând stabilitatea presiunii gazului SF6 pe termen lung. Chiar și la -40°C frig extrem sau +55°C temperaturi ridicate sau la altitudini de până la 3000 de metri, produsul nostru își menține nivelul de izolație nominal. Mulți clienți au instalat acest aparat de comutație RMU compact în parcurile eoliene și mine de coastă, unde a funcționat de ani de zile fără incidente de izolație.

Î3: Ce modele de siguranță are produsul?

R: Siguranța este prioritatea noastră principală. Produsul dispune de un sistem de interblocare cu „cinci prevenire” (previne funcționarea incorectă a întrerupătorului de circuit, împiedică comutarea izolatoarelor sub sarcină, împiedică închiderea întrerupătorului de împământare atunci când este sub tensiune, previne alimentarea cu împământarea închisă și împiedică intrarea în compartimentele sub tensiune). În plus, rezervorul de gaz are un rating intern de defectare a arcului de IAC AFLR 20kA/1s, cu canale de reducere a presiunii care direcționează energia arcului către o zonă sigură din afara carcasei. O fereastră de observare pe panoul de operare oferă o vedere clară a stării decalajului de izolare.

Î4: Pentru ce scenarii de aplicații specifice este potrivit?

R: Produsul nostru este utilizat pe scară largă în următoarele scenarii:

● Complexe rezidențiale urbane, clădiri comerciale --- ca unități principale de intrare și distribuție în substații, economisind spațiu.

● Parcuri eoliene, centrale fotovoltaice --- ca unități RMU în stații compacte, rezistând la variațiile de temperatură.

● Parcuri industriale, fabrici---protejarea transformatoarelor mici și mijlocii, înlocuirea siguranțelor tradiționale.

● Metrouri, tuneluri, aeroporturi --- noduri de alimentare cu energie electrică de înaltă fiabilitate care necesită rate scăzute de eșec.

● Centre de date --- Încărcări de nivel A cu cerințe extrem de ridicate pentru continuitatea alimentării, permițând transferul automat de energie în standby cu automatizare.

● Mine, porturi --- medii prăfuite și umede în care construcția complet etanșă reprezintă un avantaj clar.

Indiferent dacă aveți nevoie de una sau de sute de unități de aparate de comutare închise metalice RMU, izolate cu gaz SF6, putem oferi soluții standardizate sau personalizate.

Detalii de producție (Avantaje față de concurenți)

Comparație detaliată: Lugao Power vs. mărci obișnuite

Avantajele noastre principale de diferențiere:

1. Într-adevăr „fără întreținere”: mărcile obișnuite pretind că nu necesită întreținere, dar au rate anuale de scurgere a gazelor > 1%, necesitând reumplere la fiecare 3-5 ani.Lugao Powerfolosește un inel dublu de etanșare + structură metalică de etanșare dură, cu o rată anuală de scurgere ≤0,1% - nu este necesară reumplerea în timpul duratei de viață.

2. Adaptabilitate extremă la mediu: Produsul nostru a trecut testele de tip -45°C la temperatură scăzută și +60°C la temperatură înaltă și teste de pulverizare cu sare de 720 de ore (obișnuit = 96 de ore) - potrivit pentru regiunile de coastă și alpine.

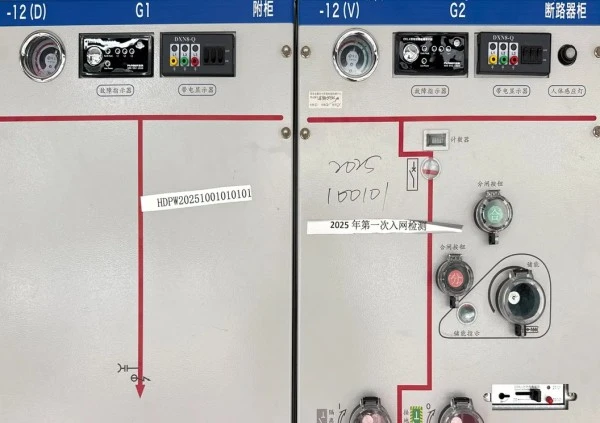

3. Funcționare ușor de utilizat: Pozițiile comutatorului, starea de împământare și stările deschis/închis sunt toate codate pe culori pe panou, iar mânerul de operare oferă feedback de forță pentru a preveni funcționarea greșită.

4. Capacitate mai mare de rezistență la scurtcircuit: Standardul necesită 20kA/3s; proiectăm cu o marjă de 25kA/3s și rezistență maximă de 63kA --- depășind mediile industriei cu 15%.

Întrebări frecvente (FAQ)

Î1: Gazul SF6 din acest aparat de comutație compact RMU izolat cu gaz SF6 este ecologic? Va fi eliminat treptat mai târziu?

R: În prezent, SF6 rămâne cel mai bun gaz izolant, dar am dezvoltat deja versiuni ecologice (C4 sau aer uscat). Rezervorul de gaz al unității pe care o achiziționați este extrem de bine etanșat, cu scurgeri minime peste 30 de ani de funcționare. Dacă în viitor este nevoie de o modernizare ecologică, putem oferi un serviciu complet de înlocuire a rezervorului de gaz.

Î2: Ce ar trebui să fac dacă presiunea gazului scade în timpul funcționării?

R: Produsul nostru vine standard cu un indicator de densitate a gazului (cu contact de alarmă de joasă presiune). Când presiunea scade la 0,25 bar (relativ), un semnal de alarmă este trimis către sistemul de control. În acel moment, ar trebui să fie solicitată o întrerupere a curentului, iar echipa noastră de post-vânzare va vizita pentru a verifica scurgerile și a reumple SF6. În circumstanțe normale, reumplerea din cauza scurgerilor nu este aproape niciodată necesară.

Î3: Poate fi adaptat produsul la sistemele de automatizare a distribuției existente?

A: Absolut. Gazul nostru SF6 din acest RMU compact izolat cu gaz SF6 este rezervat cu interfețe DTU și spațiu pentru mecanismele electrice de acționare. Prin adăugarea unui modul electric și a cablurilor de control, acesta poate fi conectat la protocoalele de comunicare IEC 60870-5-101/104 sau Modbus pentru a realiza deschiderea/închiderea de la distanță, citirea curentului/tensiunii și încărcarea indicatorului de eroare.

De ce să alegeți Lugao Power?

Înființată în 2016:Lugao Power este un producător profesionist de echipamente de transmisie și distribuție a energiei de medie și înaltă tensiune, cu propria fabrică și capabilități integrate de cercetare și dezvoltare, producție și vânzare.

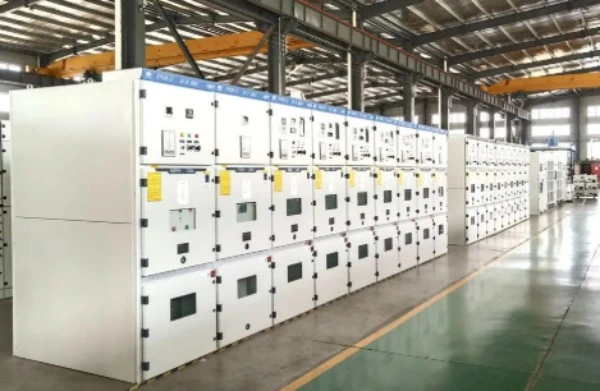

Unitate de producție de peste 3.000 m²:Unitatea noastră de producție sprijină producția, asamblarea, inspecția și testarea transformatoarelor de putere, RMU-urilor, aparatelor de comutare și a altor echipamente de distribuție a energiei.

Peste 30 de țări deservite:Produsele Lugao Power au fost exportate în peste 30 de țări, deservind rețeaua electrică, industria, infrastructura, energie regenerabilă și alte proiecte internaționale.

Certificat ISO9001 și SGS:Procesele noastre de management al calității și de producție sunt susținute de certificările ISO 9001 și SGS. Produsele aplicabile sunt disponibile și cu certificări CE și CCC.

60+ personal tehnic:Echipa noastră tehnică sprijină proiectarea produsului, configurarea proiectelor, soluții personalizate și documentație tehnică pentru diferite cerințe de distribuție a energiei.

Suport de proiect direct din fabrică:De la selecția produselor și proiectarea tehnică până la producție, testare, livrare și asistență post-vânzare, Lugao Power oferă suport integrat pentru proiectele globale de distribuție a energiei.
