RMU MV HV Panou de comutație izolat cu VCB

Ce este?

Panoul de comutație izolat RMU MV HV cu VCB este un dispozitiv de distribuție electrică, închis din metal, asamblat din fabrică, care combinăUnitate principală Ring (RMU)funcționalitate cu tehnologia Vacuum Circuit Breaker (VCB). RMU permite configurarea rețelei de inel - puterea poate circula din orice direcție, asigurând continuitatea alimentării. VCB, găzduit într-un întrerupător de vid sigilat, stinge arcurile în câteva milisecunde atunci când apar defecțiuni.

RMU (Ring Main Unit) se referă la un ansamblu de comutație compact proiectat pentru rețele electrice în buclă. Spre deosebire de sistemele de distribuție radială în care o singură defecțiune poate reduce puterea la sarcini întregi din aval, un RMU vă permite să creați o configurație inelă: puterea poate circula din orice direcție. Când apare o defecțiune pe o secțiune, pur și simplu izolați acea secțiune, în timp ce restul rețelei continuă să primească energie de la alimentarea alternativă.

VCB (Vacuum Circuit Breaker) este inima sistemului de protecție al acestui panou. În interiorul unui întrerupător de vid sigilat, întrerupătorul poate stinge arcurile electrice în câteva milisecunde atunci când apare o defecțiune. Deoarece nu există aer sau ulei în interiorul întreruptorului, arcul este stins aproape instantaneu, minimizând deteriorarea echipamentului din aval și prelungind durata de viață a contactului.

Aparatul de comutare izolat MV HV indică faptul că acest produs funcționează în intervalul de tensiune medie până la înaltă tensiune (de obicei, 12 kV până la 40,5 kV) și utilizează tehnologie avansată de izolație - fie gaz SF6, fie dielectric solid - pentru a izola părțile sub tensiune de mediu.

Ce poate face?

1. Controlul distribuției puterii – Porniți/opriți circuitele manual sau prin SCADA

2. Protecție împotriva erorilor – Întrerupeți curenții de scurtcircuit de până la 31,5 kA

3. Izolarea rețelei – Împământați în siguranță cablurile de ieșire pentru întreținere

Acest panou permite utilităților, fabricilor industriale și clădirilor comerciale să atingă timpi de nefuncționare aproape de zero, menținând în același timp siguranța absolută a personalului. Fiecare panou de comutație izolat RMU MV HV cu VCB este construit pentru a funcționa în cele mai dure medii.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Caracteristici cheie

Protecție VCB integrată --- Spre deosebire de RMU standard cu siguranțe, panoul nostru de comutație izolată RMU MV HV cu VCB oferă întrerupere a defecțiunii la nivel maxim. Întrerupătorul cu vid nu necesită întreținere pe toată durata de viață.

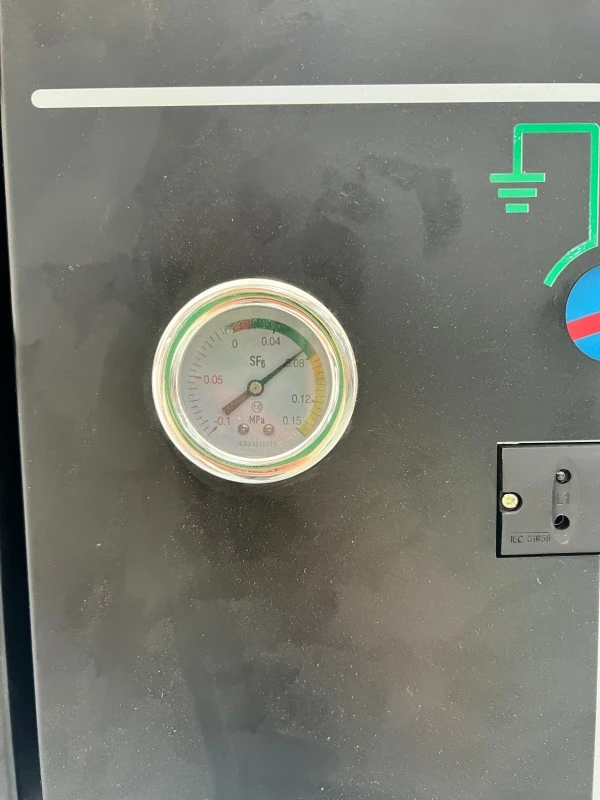

Rezervor de izolație SF6 etanș --- Toate piesele sub tensiune sunt găzduite într-un rezervor din oțel inoxidabil de 3 mm cu scurgeri anuale <0,1%. Fără curățare, fără testare de izolație, fără expunere la praf sau ceață de sare.

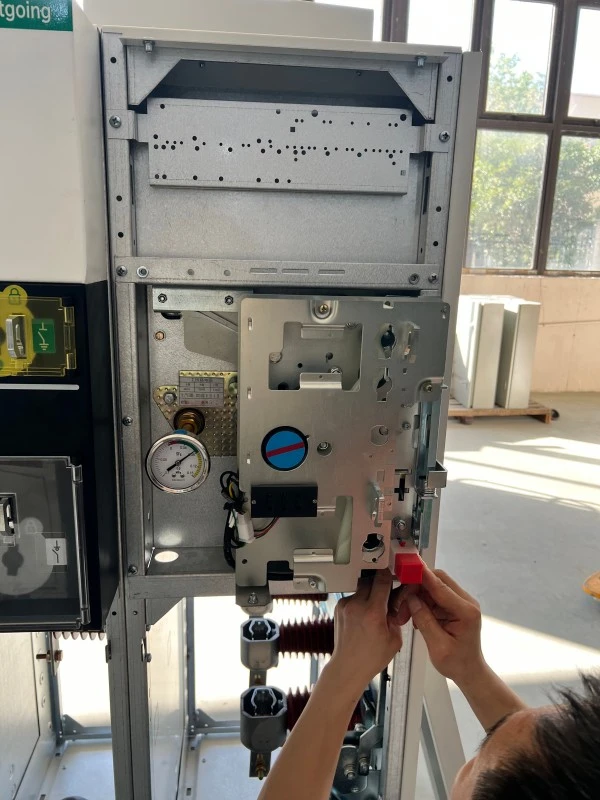

Întrerupător-secționator cu trei poziții oferă poziții Conectat, Deconectat și Legat la pământ cu interblocare mecanică pentru a preveni secvențele incorecte.

Rezistenta la arc intern --- Testat la 20 kA/1s cu reducerea presiunii care direcționează gazele fierbinți departe de operator.

Amprentă compactă --- Ocupă cu 30-50% mai puțin spațiu pe podea decât aparatele de distribuție izolate cu aer, ideal pentru substații cu spațiu limitat.

Monitorizare de la distanță --- Contacte auxiliare standard plus comunicare opțională Modbus sau IEC 61850.

Aplicații

● Distribuția energiei urbane (substații de subsol, complexe comerciale)

● Ferme eoliene și solare (rezistă la vibrații, temperaturi extreme)

● Instalatii industriale (otel, ciment, petrochimie)

● Centre de date (cerințe de funcționare de nivel III/IV)

● Substații de tracțiune feroviară (sisteme 25kV)

● Operațiuni miniere (medii prăfuite, umede)

Caracteristici Întrebări și răspunsuri

Î: Cum diferă VCB de un comutator de întrerupere a sarcinii?

R: Un întrerupător de sarcină întrerupe numai curenții normali de sarcină. VCB din acest panou de comutație izolat RMU MV HV cu VCB întrerupe curenții de defect de până la 31,5 kA în milisecunde, folosind un întrerupător în vid fără mediu ionizabil.

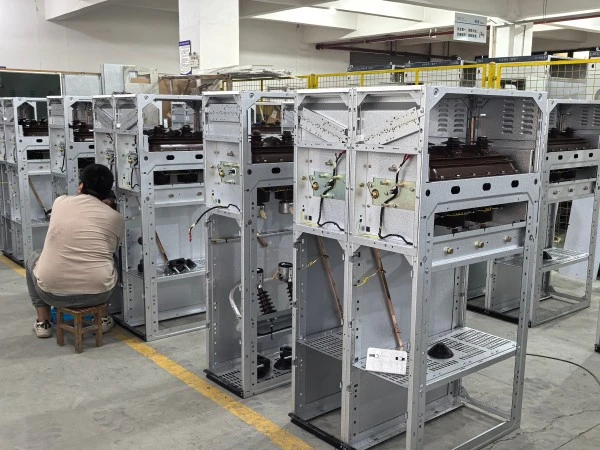

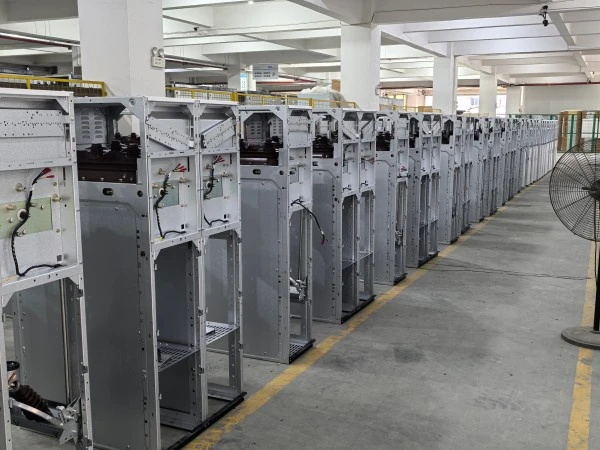

Detalii de producție

Procesul de fabricație

● Fabricare rezervoare---Oțel inoxidabil 316L tăiat cu laser, sudat cu robot, inspectat cu raze X, testat la presiune la 0,4 MPa timp de 24 de ore.

● Ansamblu întrerupător în vid --- Fiecare întrerupător este supus unui test de înaltă tensiune de 70 kV AC și măsurători a rezistenței de contact.

● Procesare SF6 --- Rezervor evacuat la <10Pa, apoi umplut cu gaz SF6 (puritate >99,97%, punct de rouă <-50°C). Snifferul cu halogen verifică toate sigiliile.

● Testare --- Teste de anduranță mecanică (1.000 de cicluri), teste dielectrice (70 kV/1 min), descărcare parțială (<5pC) și arc intern (20kA/1s).

Asigurarea calității și certificări

De ce să alegeți Lugao Power?

RMU cu VCB vs RMU cu Siguranță

În general, RMU-urile VCB sunt recomandate pentru sistemele de distribuție a energiei de capacitate medie și mare care necesită operațiuni frecvente de comutare, protecție avansată și monitorizare de la distanță. RMU-urile cu siguranțe sunt o soluție rentabilă pentru protecția transformatoarelor și a rețelelor de distribuție mai mici, cu sarcini relativ stabile.

Ambalare, transport și post-vânzare

Ambalare

1. Folie interioară de folie VCI + căptușeală din spumă + ladă de placaj de 9 mm

2. Presiunea SF6 redusă la 0,05MPa pentru transport

Post-vânzare și garanție

1. Perioada de garanție: 12 luni de la punere în funcțiune sau 18 luni de la livrare, oricare dintre acestea survine primul.

2. Acoperire: Defecte de material/manopera, reumplere cu SF6 pentru scurgeri >0,5%/an, pierderi de vid VCB.

3. Excluderi: Instalare incorectă, forță majoră, modificare neautorizată, consumabile.

Servicii:

1. Depanare gratuită de la distanță (răspuns 24 de ore)

2. Expediere piese de schimb în 48 de ore (depozite regionale)

3. Garanție extinsă disponibilă (2, 3 sau 5 ani)

Întrebări frecvente

Î1: Puteți furniza rapoarte de testare de tip și FAT?

A: Da. Rapoarte de testare de tip IEC disponibile. Testarea de acceptare din fabrică la fabrica noastră din Zhejiang este binevenită. Inspecție terță parte (SGS, BV) disponibilă la costul clientului.

Î2: Cum sunt gestionate cererile de garanție la nivel internațional?

R: Trimiteți prin e-mail fotografii/videoclipuri cătrelugaoteam@lugaoelectric.com. Diagnosticare la distanță în 24 de ore. Pentru defecte acoperite de asigurare, vom trimite piese de schimb gratuit..

Î3: Care este durata de viață estimată a acestui panou de comutație izolat RMU MV HV cu VCB?

R: Rezervor SF6 și bare colectoare: 30 de ani. Întrerupător VCB: 10.000 de operațiuni sau 30 de ani. Revizia mecanism: 15-20 ani. Durata de viata totala: 25-30 ani cu intretinere corespunzatoare.

Î4: Ce condiții de plată acceptați?

R: Clienți pentru prima dată: avans de 30% T/T, 70% înainte de expediere. Clienți stabiliți: 20% T/T + 80% față de copie B/L. L/C la vedere acceptat.

Î5: Panoul de comutație izolat RMU MV HV cu VCB poate fi utilizat la mare altitudine?

A: Design standard ≤2000m. Versiunea la altitudine mare (fluiaj crescut, presiune SF6 mai mare) disponibilă pentru până la 3500 m. Inginerie personalizată pentru >3500m.
