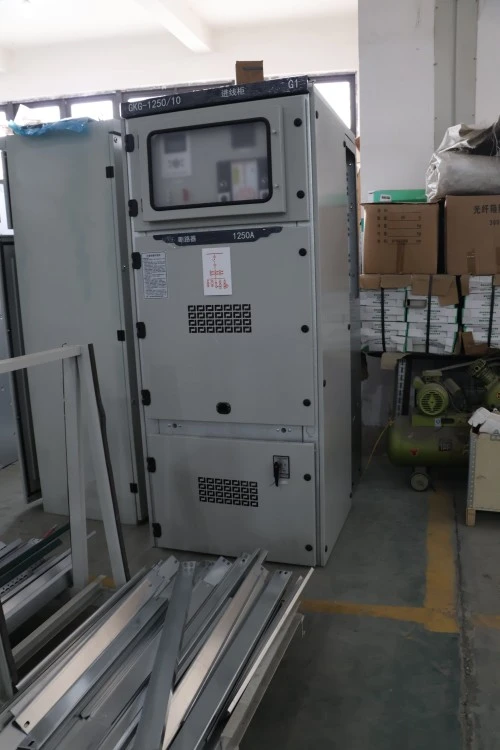

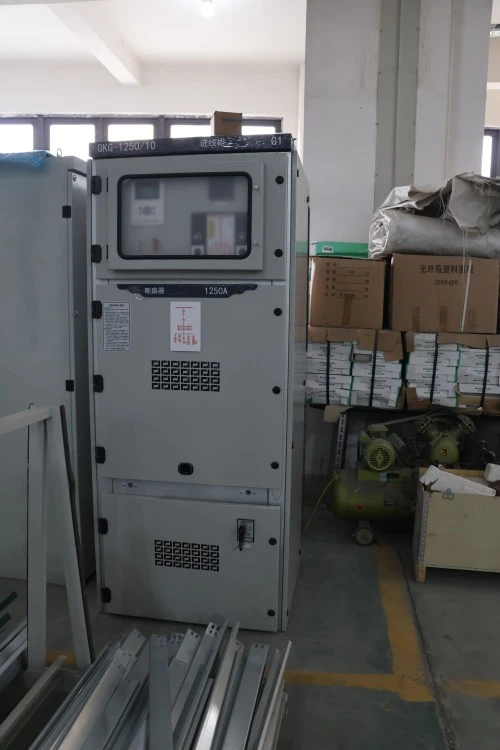

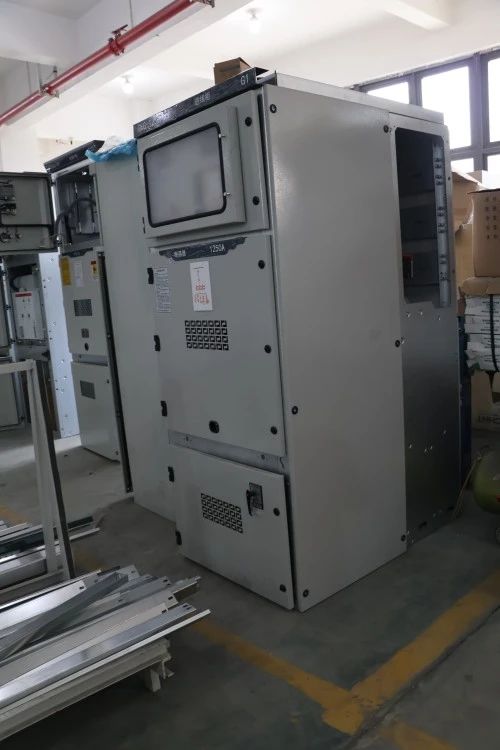

Cabinet de comandă a comutatorului retractabil

Dulapul de comandă a comutatorului retractabil este aMediuunitate de comutație închisă cu metal de tensiuneunde componentele cheie, cum ar fi întreruptoarele de circuit, pot fi scoase fizic din carcasa principală pentru inspecție, întreținere sau înlocuire. Spre deosebire de comutatorul fix, această unitate permite operatorilor să izoleze și să îndepărteze un întrerupător fără a deconecta întregul sistem de bare colectoare. Este utilizat pe scară largă pentru a controla, proteja și izola echipamentele electrice din instalații industriale, substații și clădiri comerciale. Mai simplu spus, gestionează fluxul de putere, asigurând în același timp siguranța operatorului și continuitatea sistemului.

Parametrii produsului (specificații)

Certificare și asigurare a calității

Lugao produce aparate de distribuție retractabile de medie tensiune în conformitate cu cerințele tehnice ale proiectului și standardele aplicabile, cum ar fi IEC 62271-200. Înainte de expediere, rapoartele de testare de rutină și fotografiile de inspecție pot fi furnizate conform acordului tehnic confirmat.

• Proiectare și testare bazate pe IEC 62271-200
• Test de rezistență la frecvența de alimentare
• Test de funcționare mecanică
• Testul funcției de interblocare
• Verificarea cablajului secundar
• Test de descărcare parțială, acolo unde este cazul
• Raport de testare din fabrică înainte de expediere

Caracteristici și aplicații ale produsului

Î1: Ce face caAparatură retrasabilăDulapul de control al comutatorului mai sigur decât cel fix?

R: Designul retractabil izolează fizic întrerupătorul de barele sub tensiune atunci când este scos. Acest lucru creează un spațiu vizibil de deconectare, eliminând riscurile accidentale de arc electric în timpul întreținerii. Lugao adaugă mecanisme de declanșare care acoperă automat contactele fixe atunci când modulul este retras, sporind și mai mult siguranța.

Î2: Ce aplicații se potrivesc cel mai bine acestui cabinet?

A: Ideal pentru:

● Centrale electrice (distribuție auxiliară de energie)

● Centre de date (au nevoie de fiabilitate ridicată și înlocuire rapidă a întrerupătorului)

● Instalații de petrol și gaze (izolare sigură în zone periculoase cu opțiune IP54)

● Sisteme de metrou și feroviar (operațiuni frecvente ale întrerupătoarelor sub sarcină)

● Instalații miniere și siderurgice (se cere rezistență mare la scurtcircuit)

Î3: Poate fi integrat cu monitorizarea inteligentă?

A: Da.Lugaooferă senzori și module de comunicație opționale (Modbus, IEC 61850) pentru monitorizarea de la distanță a poziției fiecărui modul retras.

Detalii de producție și avantaje competitive

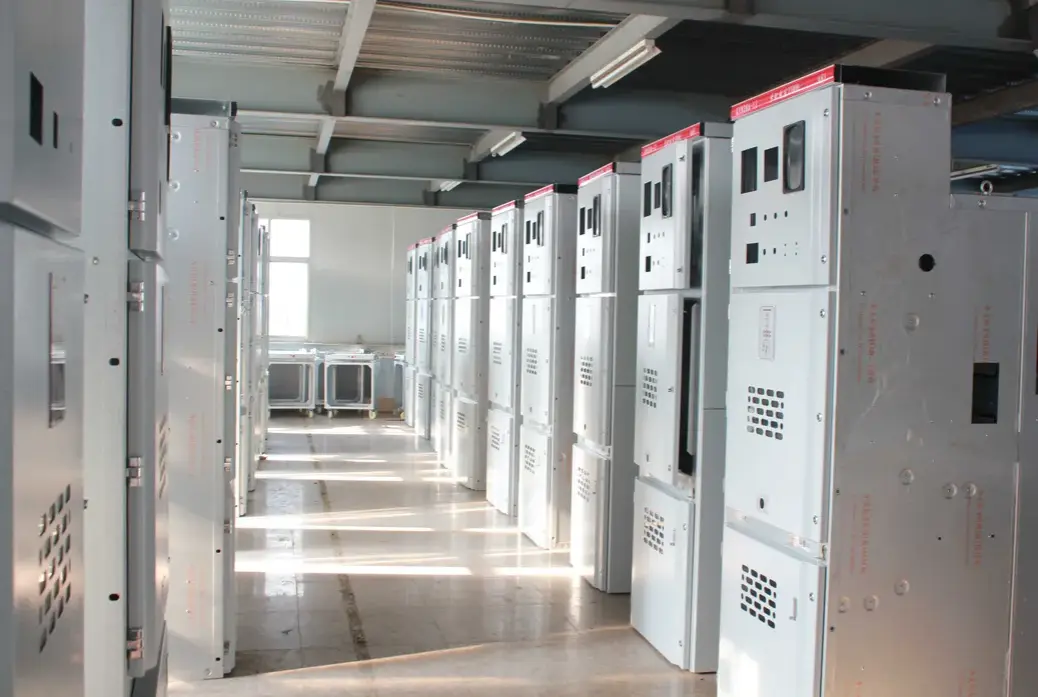

Detalii de producție:

Fiecare dulap de comandă a comutatorului retractabil Lugao este fabricat din oțel inoxidabil tăiat cu laser sau tablă galvanizată cu acoperire cu pulbere (grosime minimă 80μm). Șinele demontabile sunt placate cu crom pentru o mișcare lină și sunt evaluate pentru 10.000 de cicluri de inserare/retragere. Contactele fixe sunt placate cu argint (grosime de cel puțin 10 μm) pentru a minimiza rezistența de contact. Toate cablurile secundare de control utilizează cabluri izolate din polietilenă, ignifuge, reticulate. Fiecare unitate este supusă unui test de ardere de 48 de ore și măsurători de descărcare parțială (<5pC la 1,1Ur).

Avantaje competitive față de produse similare:

Ambalare, transport și servicii post-vânzare

Ambalare:

Fiecare modul retras este livrat separat în căptușeală din spumă antistatică, apoi închis într-o ladă de lemn cu indicatori de umiditate. Dulapul principal este învelit în trei straturi: folie antirugină VCI → folie cu bule → carcasă de export din placaj cu bandă de oțel. Toate elementele de fixare și uneltele sunt ambalate și atașate în interiorul ușii.

Transport:

Pe mare (standard): containere 20GP sau 40HQ. Transport aerian sau feroviar poate fi aranjat pentru proiecte urgente la cerere. Termen de livrare: FOB Ningbo sau CIF către porturile majore.

Serviciu post-vânzare:

● Perioada de garanție: 12 luni de la punere în funcțiune sau 18 luni de la livrare, oricare dintre acestea survine primul.

● Suport tehnic de la distanță (video, desene) – răspuns în 2 ore.

Informații necesare pentru cotație

Pentru a oferi o cotație exactă pentruDulap de comutație de medie tensiune retrasabil, vă rugăm să ne trimiteți următoarele informații:

• Tensiune nominală și frecvență
• Diagrama cu o singură linie
• Rated current of each feeder
• Cerință de curent de scurtcircuit
• Numărul de panouri de intrare și de ieșire
• Cerința privind marca și modelul releului de protecție
• Cerințe de măsurare și comunicare
• Cerință de clasificare a arcului intern
• Direcția de intrare a cablului
• Cantitatea și portul de destinație
• Standardul local aplicabil sau cerințele de utilitate

Întrebări frecvente – Întrebări și răspunsuri ale clienților

Î1: Cabinetul de comandă a comutatorului retractabil poate fi montat într-o substație veche cu spațiu limitat?

A: Da. Designul său modular și compact (lățimea tipică 650 mm pentru 12 kV) permite înlocuirea aparatelor de comutație fixe mai vechi fără lucrări civile. Oferim verificare gratuită a aspectului la cerere.

Î2: Ce se întâmplă dacă interblocarea mecanică se defectează în timp ce întrerupătorul este în poziția conectată?

R: Dulapurile Lugao includ o eliberare manuală de urgență accesibilă printr-un capac etanș. Acesta este un design sigur – întrerupătorul poate fi încă retras folosind unealta furnizată. Cu toate acestea, vă recomandăm doar personalul instruit să efectueze acest lucru.

Q3: Prețul include toate modulele retractabile și barele primare de cupru?

R: Cotația standard include modulul de întrerupător principal și toate barele interne de cupru (complet prelucrate și placate). Modulele opționale, cum ar fi camioanele PT sau unitățile de contorizare, sunt cotate separat.

Î4: Cum verific dacă dulapul respectă IEC 62271-200?

R: Fiecare unitate este livrată cu un certificat de testare din fabrică, care include descărcarea parțială, rezistența la frecvența de alimentare și rapoartele de testare a stabilității dinamice. Inspecția terță parte (de exemplu, SGS, BV) este binevenită la unitatea noastră.
