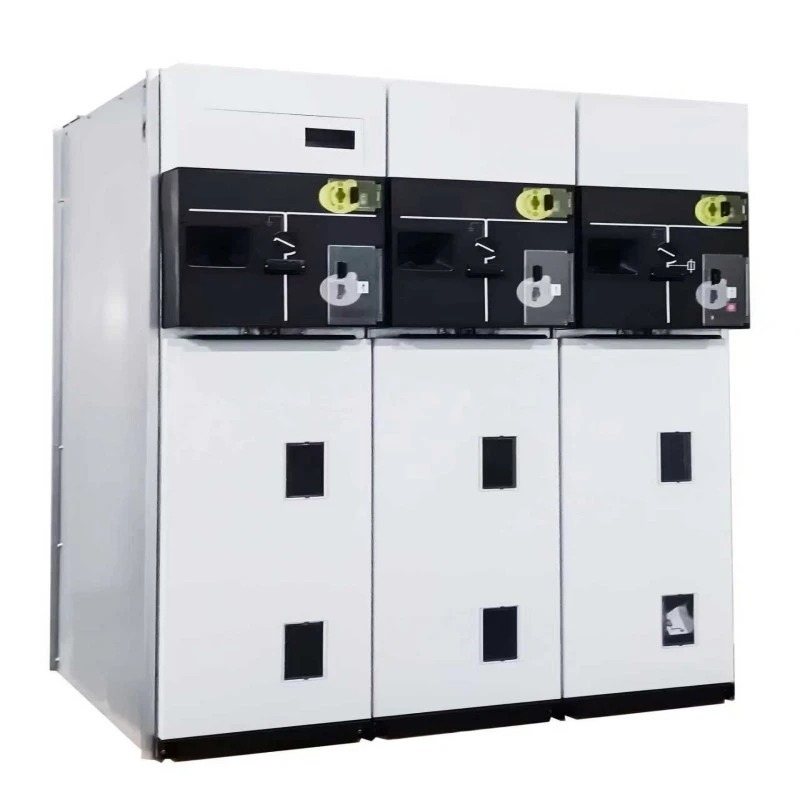

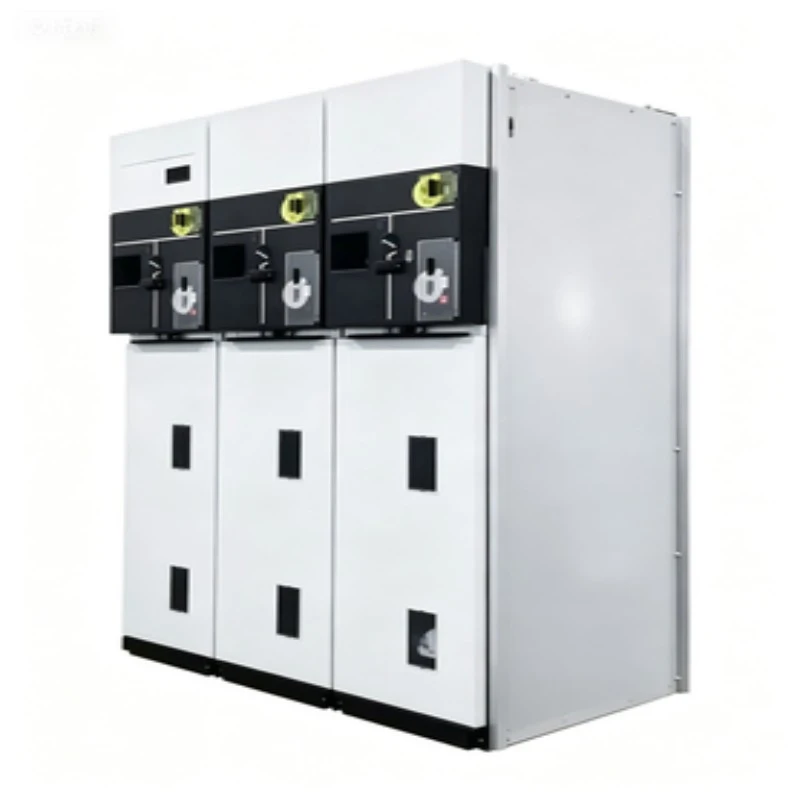

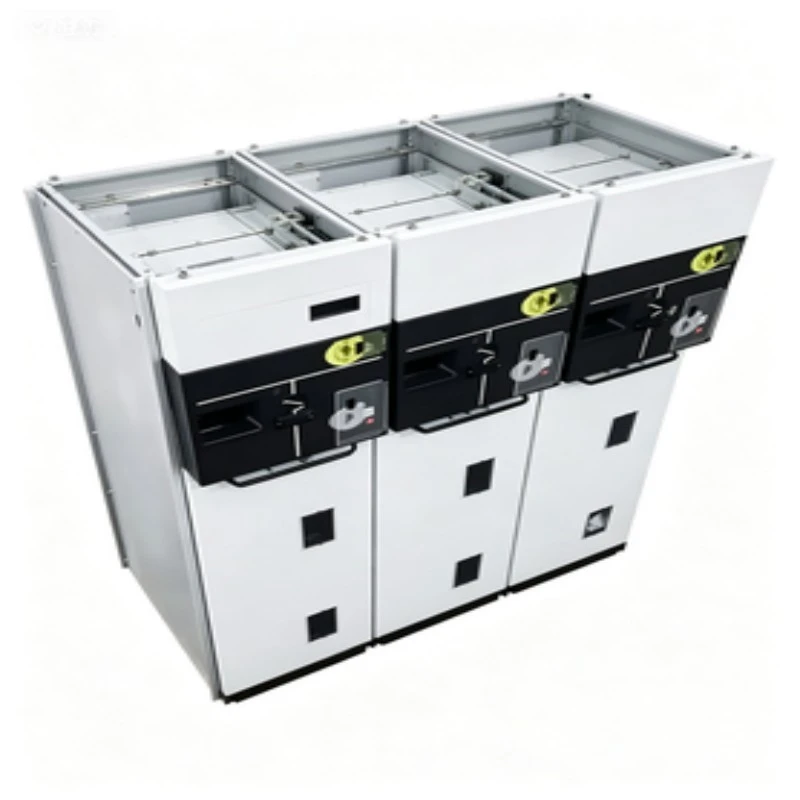

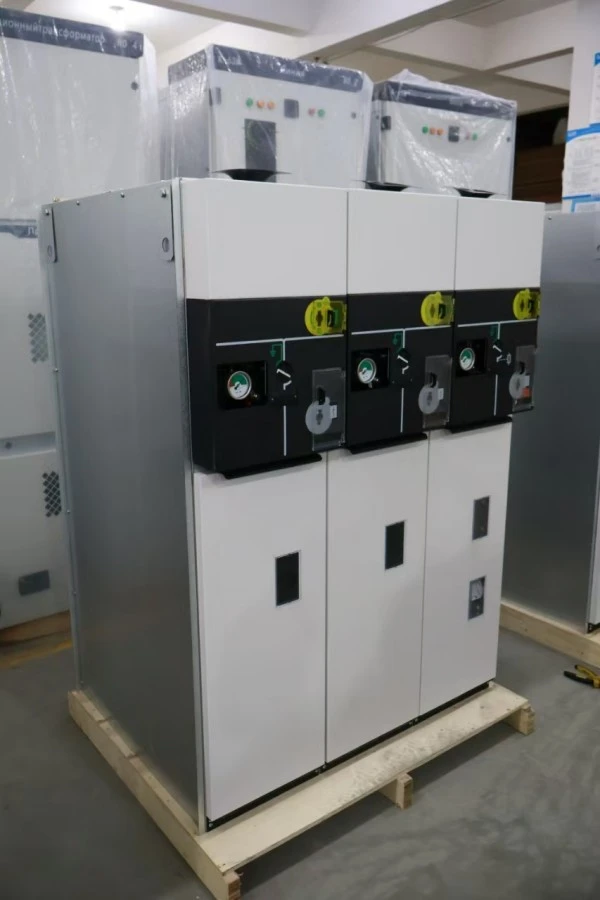

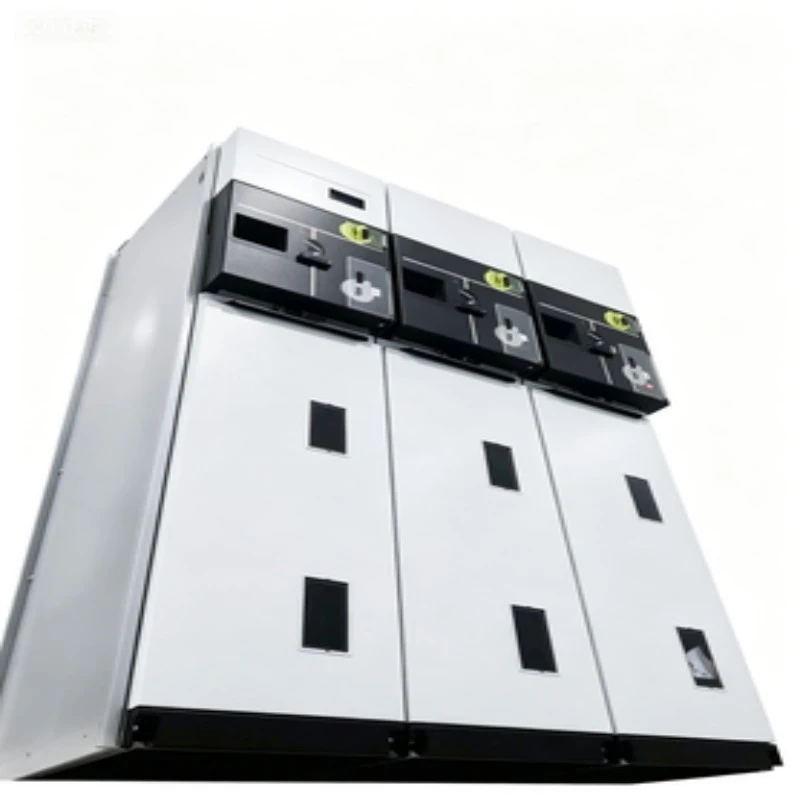

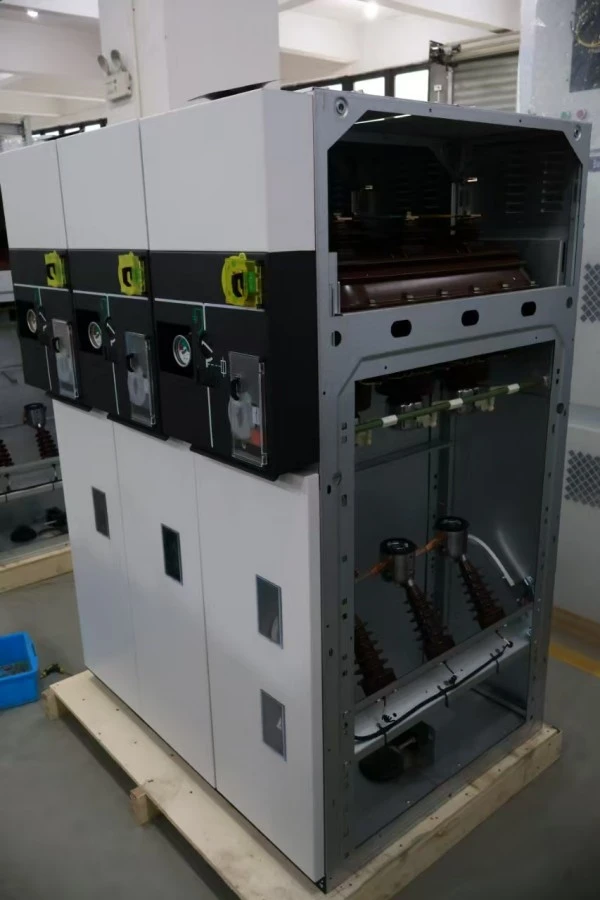

Unitate principală cu inel Sf6 Aparatură de distribuție retrasă

Ce este unitatea principală inelă SF6 de comutație retrasă?

Theaparatura de comutareeste un tablou de distribuție asamblat din fabrică, cu carcasă metalică, izolat SF6, proiectat pentru rețele inelare de medie tensiune (până la 24kV/36kV). Spre deosebire de tip fixRMU-uri, această versiune demontabilă prezintă dispozitive de comutare detașabile montate pe camion --- de obicei un întrerupător de circuit în vid sau un întrerupător de întrerupere a sarcinii SF6 care poate fi scos fizic din carcasă pentru întreținere, inspecție sau înlocuire fără a scoate întreaga bară de tensiune.

Ce poate face?

Această unitate principală inelă SF6 de comutație retrasă îndeplinește trei funcții critice în distribuția energiei:

1. Conexiune la rețea inel---Conectează alimentatoarele de intrare din două direcții, permițând alimentarea redundantă.

2. Protecția transformatorului --- Comută și protejează transformatoarele de distribuție de până la 2500 kVA folosind siguranțe integrate sau un întrerupător.

3. Izolație pentru întreținere --- Mecanismul retractabil asigură un spațiu vizibil de rupere, asigurând siguranță absolută pentru personalul care lucrează în aval.

4. Întreruperea defecțiunii --- Întrerupe curenții de scurtcircuit de până la 25 kA.

5. Testarea cablurilor și împământarea --- Comutatorul de pământ și porturile de testare a cablurilor permit lucrul sigur pe cablu.

Fiecare aparat de comutare SF6 RMU de la Lugao Power respectă IEC 62271-200, oferind atât capacitate de întrerupere a sarcinii, cât și rezistență la curent de defect într-o amprentă compactă (lățime de până la 450 mm pe panou).

Parametru de produs (specificație)

Notă: Parametrii tehnici pot varia în funcție de configurația selectată. Vă rugăm să contactați Lugao Power pentru fișa tehnică finală.

Caracteristica și aplicația produsului

Caracteristici Întrebări și răspunsuri – Înțelegerea avantajului retragebil

Î1: Ce face designul retras mai bun decât un RMU fix?

R: O RMU fixă ​​necesită deconectarea completă a panoului pentru întreținerea aparatului de distribuție. Cu o unitate de comutare inelă sf6 retrasă, pur și simplu deplasați modulul de comutare în poziția „deconectat” sau „test”. Bara colectoare rămâne sub tensiune, iar circuitele din aval pot fi întreținute în siguranță. Timpul de oprire se reduce de la ore la minute.

Î2: Cum știu că camionul retractabil este în poziția corectă?

R: Designul Lugao Power include trei poziții mecanice distincte --- Conectat, Test și Deconectat --- fiecare cu feedback tactil, indicatori vizuali pe camion și contacte auxiliare pentru monitorizarea SCADA de la distanță. Un obturator de siguranță acoperă automat contactele fixe atunci când camionul este retras.

Î3: Gazul SF6 nu necesită întreținere în acest design retras?

A: Da. Rezervorul SF6 este sigilat pe viață (≥30 de ani în condiții normale). Mecanismul retractabil este situat în compartimentul de joasă tensiune sau în zona frontală a camionului – nu în interiorul rezervorului de benzină. Prin urmare, retragerea comutatorului nu perturbă presiunea SF6 sau integritatea dielectrică. Acesta este un diferențiabil cheie al unității principale cu inel retras SF6.

Î4: Acest RMU acceptă telecomandă?

A: Da. Camioanele retractabile pot fi echipate cu mecanisme motorizate și senzori de feedback de poziție, permițând rafturile complete de la distanță – compatibil cu mesajele IEC 61850 GOOSE.

Aplicații adecvate pentru tablouri de distribuție izolate cu SF6

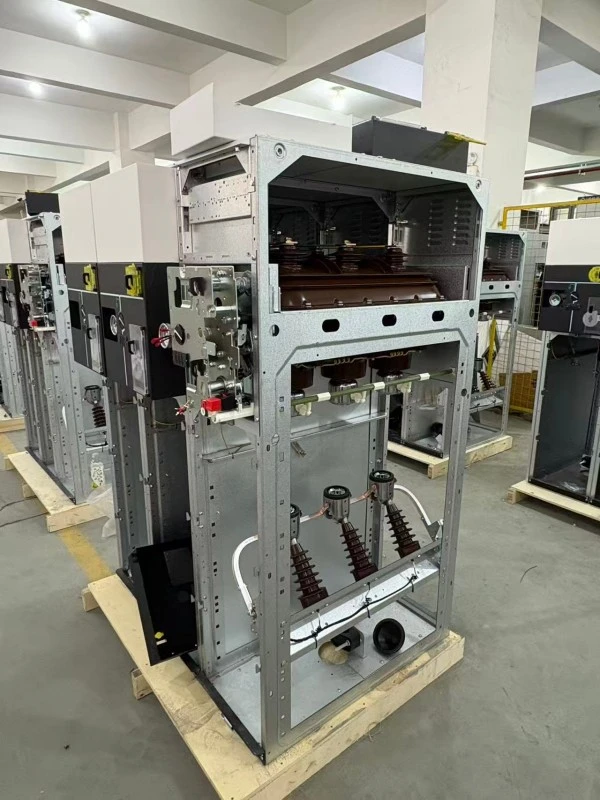

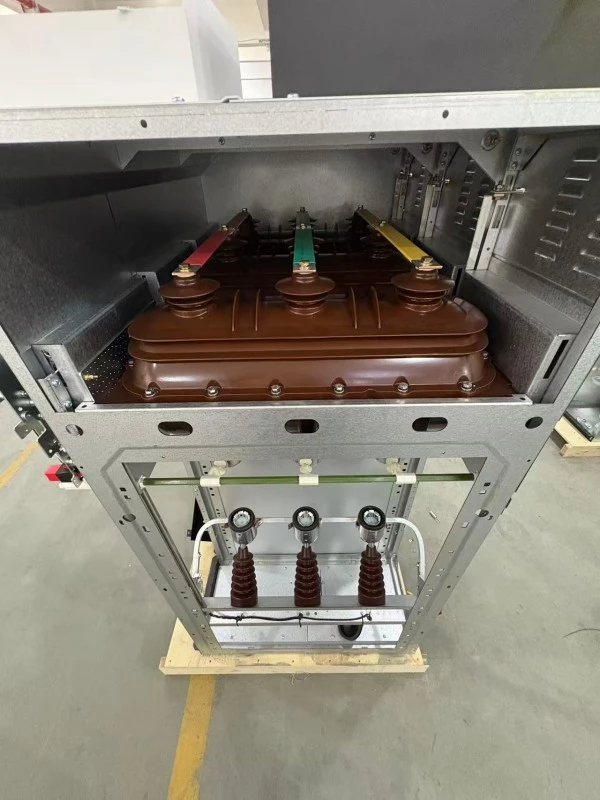

Detalii de producție

Fiecare unitate de comandă cu inel sf6 retractabil este produsă în unitatea noastră certificată ISO 9001, cu linii de asamblare dedicate pentru variante fixe și retractabile.

Etape cheie de producție:

1. Fabricare rezervor --- oțel inoxidabil de 3 mm, sudare robotizată cu laser, test de scurgere 100% heliu (rata de scurgere <1×10⁻⁶ mbar·L/s).

2. Prelucrare SF6---Umplere în vid cu punct de rouă ≤ -50°C, presiune calibrată la 20°C de referință.

3. Ansamblu retras de camion---Șine de ghidare de precizie, role anti-fricțiune, contacte primare cu auto-aliniere (cupru placat cu argint, grosime 12μm).

4. Reglarea interblocării --- Fiecare unitate suferă 200 de cicluri de inserare/retragere pentru a verifica interblocarea mecanică.

5. Test de înaltă tensiune --- Rezistenta la frecvența puterii: 42kV/1min (unități 12kV); descărcare parțială <5pC la 1,2Ur.

6. Test de creștere a temperaturii --- La 1,1 × curent nominal, toate punctele în limitele standard.

7. Număr de serie unic --- Gravat atât pe carcasă, cât și pe camionul retractabil pentru trasabilitate completă.

Puncte de control al calității

Ambalare

Fiecare unitate principală inelă sf6 panou declanșabil de distribuție este ambalat individual pentru export:

Marcaje pe cutie:

1. „Umplut cu gaz SF6 – Nu scăpați”

2. „Camion retrasabil în interior – Manevrați cu grijă”

3. Centrul de greutate, puncte de ridicare, etichete fragile

Camionul retractabil este expediat în interiorul panoului (în poziția Deconectat) pentru a preveni deteriorarea. Pentru comenzile cu mai multe camioane, opțional este disponibil ambalaj separat.

Post-vânzare și garanție

Perioada de garantie:

12 luni de la data punerii în funcțiune sau 18 luni de la data expedierii (oricare survine prima).

Ce este acoperit:

1. Toate piesele mecanice, inclusiv camionul retractabil, dispozitivele de blocare, obloane

2. Sistem de gaz SF6 (cu excepția reumplerii cu gaz din cauza scurgerilor de la client)

3. Contacte primare și secundare

4. Mecanism comutator la pământ

Ce nu este acoperit:

1. Deteriorări în timpul retragerii/inserării necorespunzătoare

2. Modificări ale cablajelor externe

3. Acte ale naturii (inundație, fulger)

4. Consumabile (siguranțe, lămpi indicatoare)

Angajamente de serviciu:

1. Răspuns la întrebarea tehnică: în termen de 2 ore (zile lucrătoare)

2. Expediere piese de schimb: in 24 de ore

3. Depanare de la distanță: suport gratuit pentru apeluri video

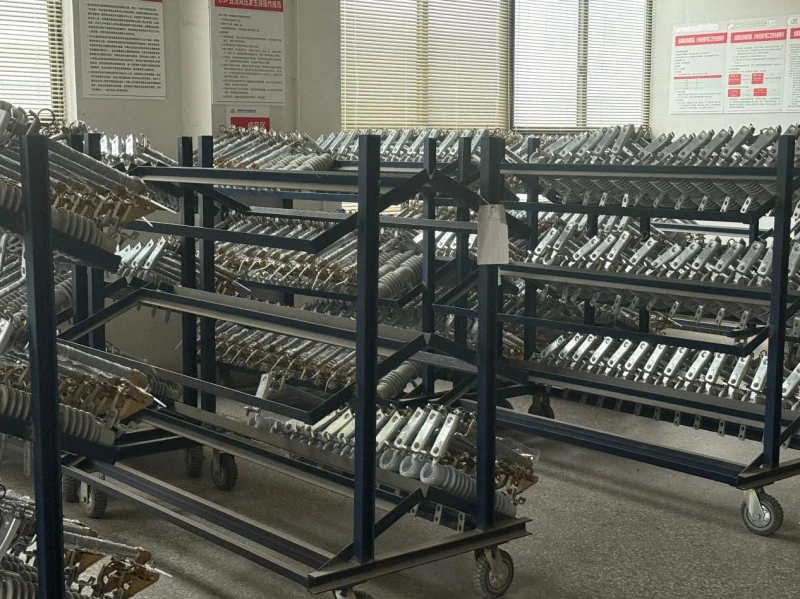

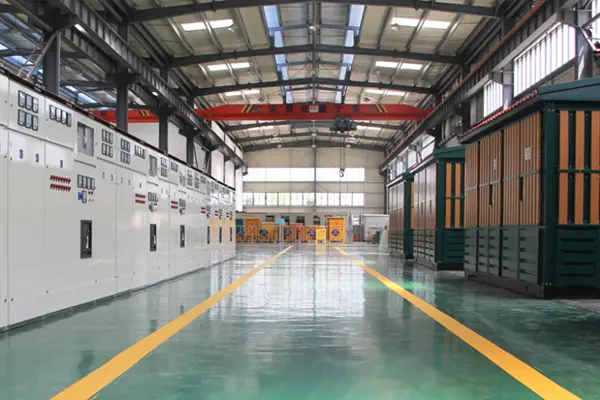

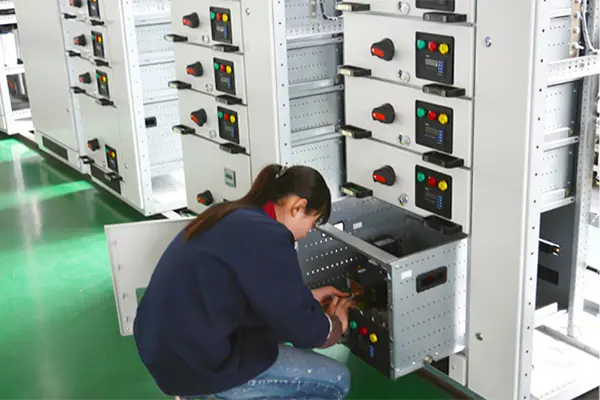

Producție și control al calității

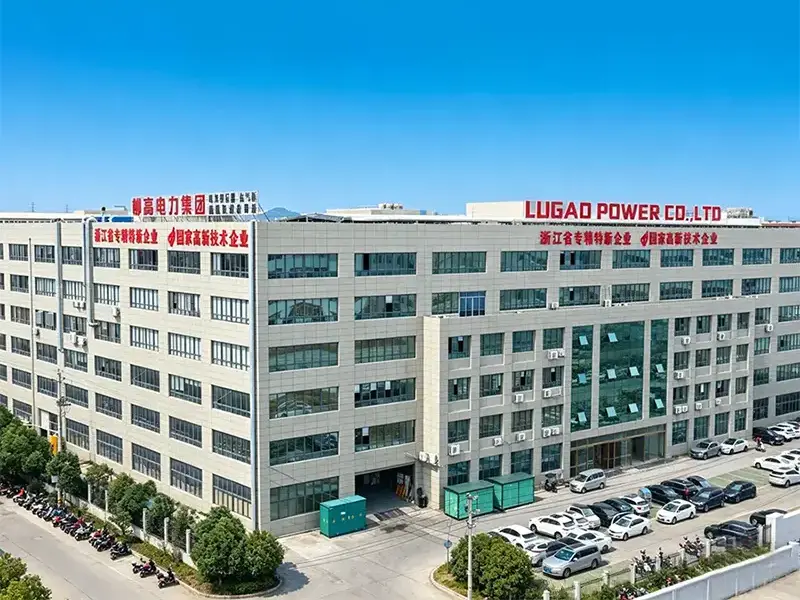

Lugao Power Co., Ltd. este specializată în cercetare și dezvoltare și producția de echipamente de transmisie și distribuție a energiei de înaltă, medie și joasă tensiune, inclusiv transformatoare,aparatura de comutare, întrerupătoare, deconectatoare și produse electrice aferente.

Cu capacități interne de producție, inginerie și testare, Lugao Power oferă soluții OEM/ODM personalizate și soluții unice de distribuție a energiei pentru utilități, facilități industriale, proiecte de energie regenerabilă și aplicații de infrastructură din întreaga lume.
