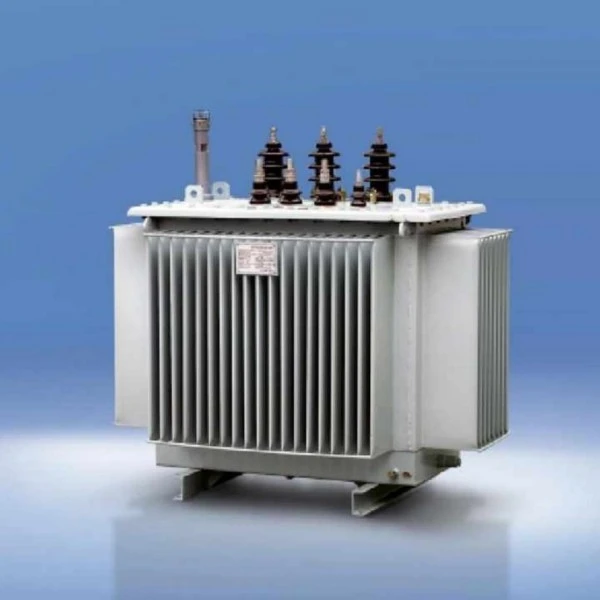

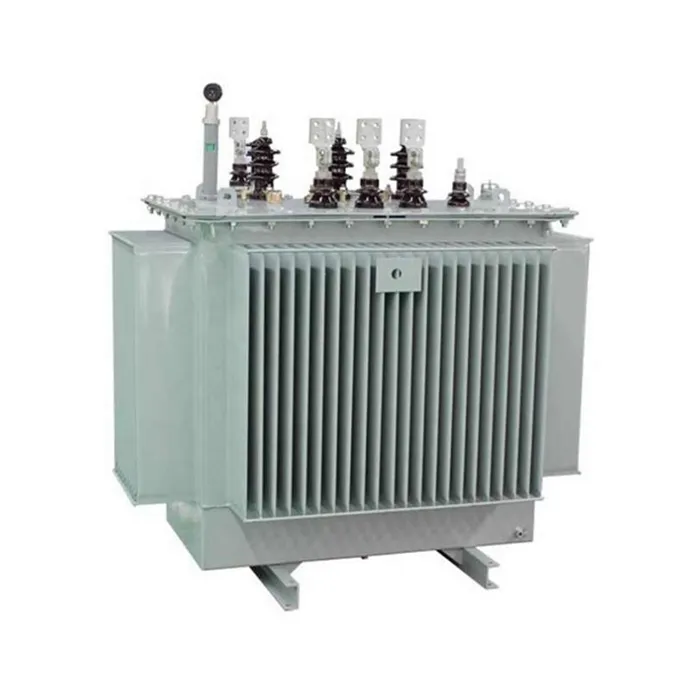

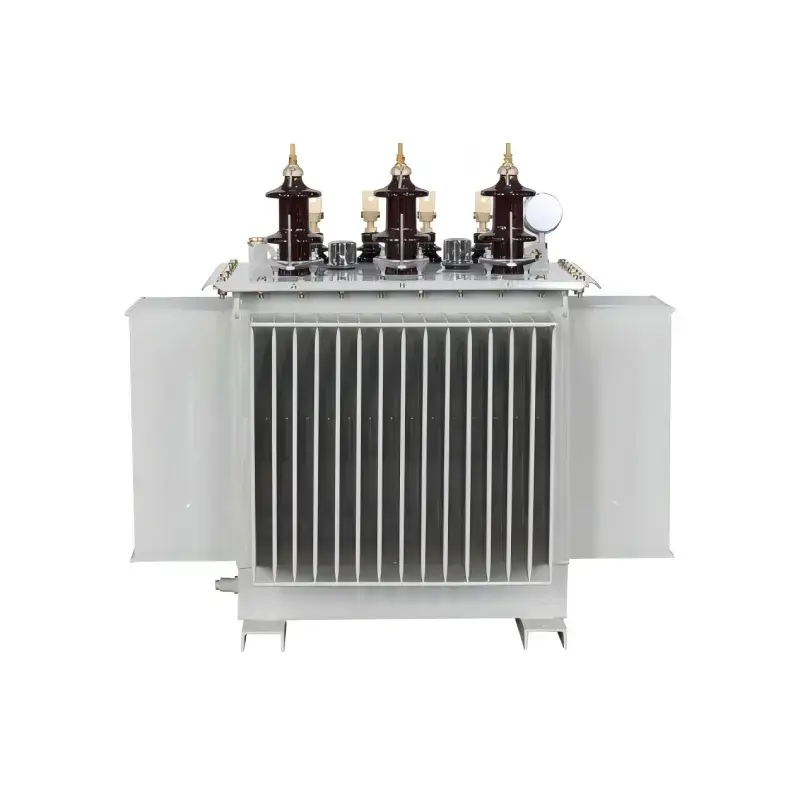

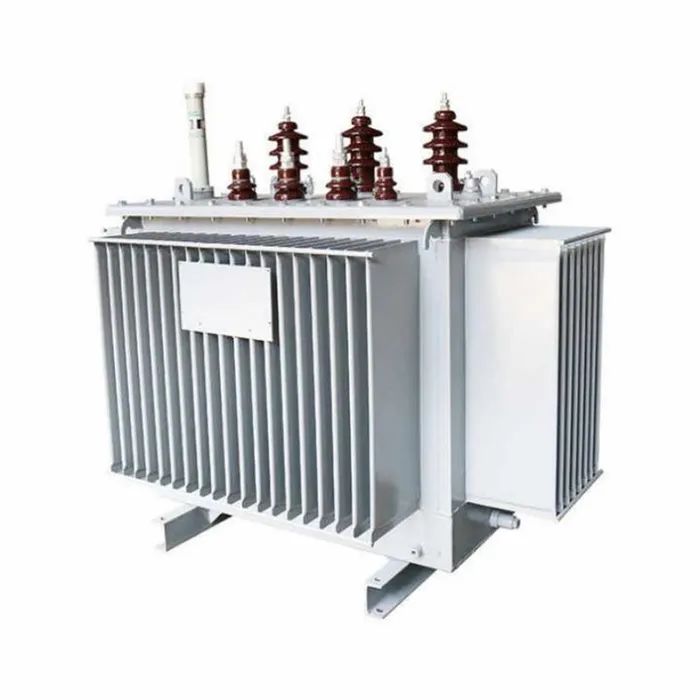

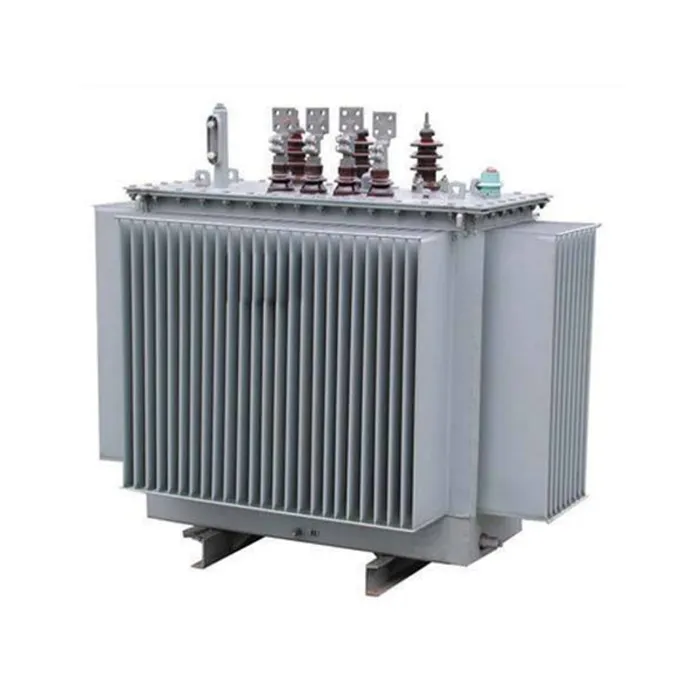

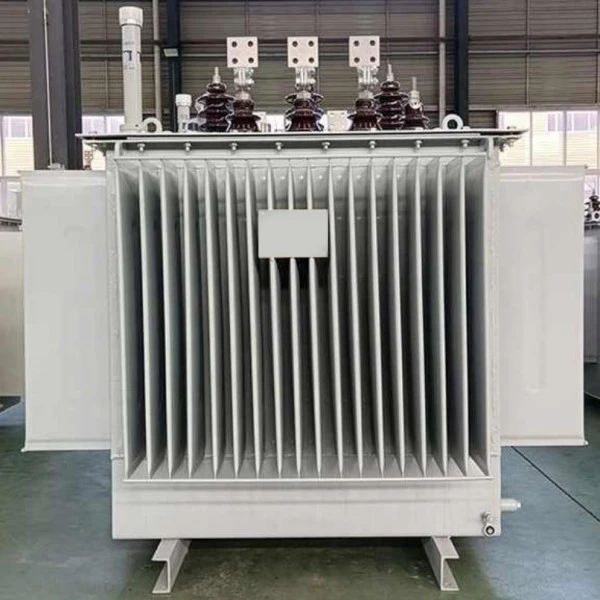

S9 Transformator de joasă tensiune trifazat umplut cu ulei

Transformatorul de joasă tensiune trifazat umplut cu ulei al companiei noastre S9 este un dispozitiv de alimentare extrem de fiabil conceput special pentru sistemele de distribuție a energiei de joasă tensiune. Achiziționarea acestui produs vă oferă un transformator de înaltă calitate care combină performanța stabilă cu rentabilitatea, aplicabil pe scară largă în fabrici industriale, clădiri comerciale și scenarii de distribuție a energiei rezidențiale. Acest produs folosește foi de oțel siliciu laminate la rece de înaltă calitate și înfășurări de cupru de înaltă puritate. Structura sa de bază optimizată reduce efectiv histerezisul și pierderile de curent turbionar, asigurând o funcționare stabilă și fiabilă pe termen lung. Sistemul de răcire cu izolație cu scufundare în ulei asigură o disipare excelentă a căldurii și o capacitate de suprasarcină, menținând o tensiune de ieșire stabilă chiar și în condiții de fluctuații de tensiune sau schimbări semnificative de sarcină. Structura complet etanșă izolează eficient umiditatea externă și impuritățile, prelungind durata de viață a echipamentului și reducând frecvența de întreținere.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Caracteristicile produsului

Eficient energetic și pierderi reduse:În comparație cu seria S7 anterioară, transformatorul S9 prezintă o reducere medie a pierderilor în gol de aproximativ 10%, o reducere a pierderilor de sarcină de aproximativ 22% și o reducere și mai semnificativă a curentului fără sarcină de aproape 46%. Era un produs de economisire a energiei promovat la nivel național la acea vreme.

Design structural de încredere:

Miez:Transformator cu scufundare în ulei S9, fabricat din oțel siliconic de înaltă calitate, laminat la rece, orientat spre cereale, care utilizează o structură de miez complet înclinată în trei trepte, reducând eficient pierderile și zgomotul.

Înfășurări:Înfășurarea de înaltă tensiune adoptă o structură cilindrică cu mai multe straturi, în timp ce înfășurarea de joasă tensiune utilizează o structură elicoidală cilindrică sau îmbunătățită cu canale longitudinale de ulei, îmbunătățind disiparea căldurii și rezistența mecanică.

Procesul de fixare:Toate elementele de fixare utilizează piulițe anti-slăbire cu autoblocare și se adaugă o structură de poziționare a miezului pentru a asigura stabilitatea în timpul transportului și a funcționării pe termen lung, eliminând nevoia de inspecție a miezului și întreținere a ridicării.

Structură complet etanșă (Seria S9-M):Rezervorul transformatorului de distribuție S9 este proiectat cu panouri ondulate care asigură o funcție de respirație pentru a compensa schimbările de volum de ulei, eliminând conservatorul tradițional. Această structură complet etanșă izolează complet uleiul de transformator de aerul exterior, prevenind eficient pătrunderea oxigenului și a umezelii, întârziind astfel îmbătrânirea uleiului izolator.

Protecție cuprinzătoare de siguranță: S9 Transformator de joasă tensiune trifazat umplut cu uleiechipat cu componente precum o supapă de limitare a presiunii, un termometru cu cadran și un releu de gaz, care eliberează rapid presiunea atunci când presiunea internă devine prea mare, asigurând funcționarea în siguranță a echipamentului.

Avantajele caracteristicilor

Costuri de operare reduse semnificativ:Avantajul principal constă în eficiența energetică. Comparativ cu seria S7, costurile de operare ale produsului S9 sunt reduse cu aproximativ 19%, rezultând economii substanțiale de energie electrică pe termen lung.

Fiabilitate operațională ridicată:Cu suport îmbunătățit la capătul bobinei, o nouă structură de izolație și un design rezistent la scurtcircuit, capacitatea sa de a rezista la scurtcircuite bruște este îmbunătățită semnificativ. A trecut testele bruște de scurtcircuit la un centru de testare recunoscut la nivel național, asigurând o funcționare stabilă chiar și în condiții adverse, cum ar fi fluctuațiile rețelei.

Costuri de întreținere extrem de scăzute:Structura complet etanșă elimină necesitatea înlocuirii uleiului de transformator în timpul duratei normale de viață, reducând foarte mult volumul de lucru și costurile de întreținere.

Adaptabilitate ridicată și design estetic:Designul rezervorului ondulat nu numai că îmbunătățește eficiența disipării căldurii, dar are ca rezultat și un produs mai compact și mai plăcut din punct de vedere estetic, reducând amprenta instalației.

Produsele se adaptează la mediu

Scenarii de aplicare

Transformatoarele de joasă tensiune trifazate umplute cu ulei S9 sunt utilizate în principal în aplicațiile de distribuție a puterii terminale în care electricitatea de înaltă tensiune de 10 kV sau 35 kV trebuie convertită în electricitate de joasă tensiune de 400 V. Scenariile specifice includ:

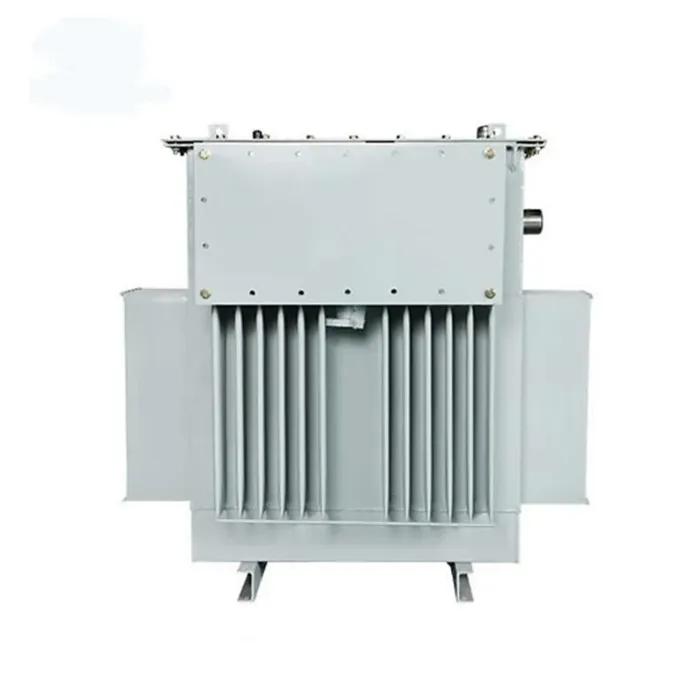

Tip închis (Seria S9-M): Adecvat în special pentru industrii precum petrolul și prelucrarea chimică. Aceste medii conțin de obicei cantități mari de ulei și substanțe chimice; structura complet etanșă izolează eficient gazele corozive, protejează componentele interne și asigură funcționarea în siguranță.

Tip neînchis (Seria S9):Folosit pe scară largă în întreprinderi industriale și miniere, șantiere de construcții, comunități rezidențiale, centre comerciale, aeroporturi, gări și alte clădiri industriale și civile generale ca noduri de distribuție a energiei.

Infrastructură și agricultură:Folosit în mod obișnuit în metrouri, platforme de foraj, platforme de producție de petrol și rețele electrice agricole urbane și rurale pentru a oferi o sursă stabilă de energie pentru diferite echipamente.

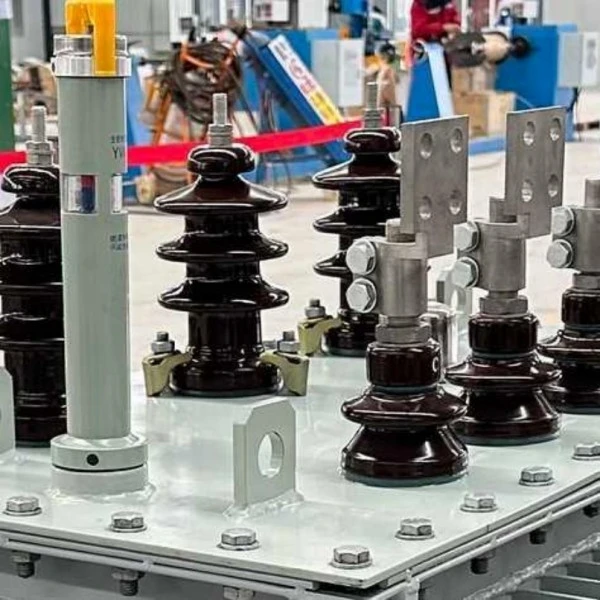

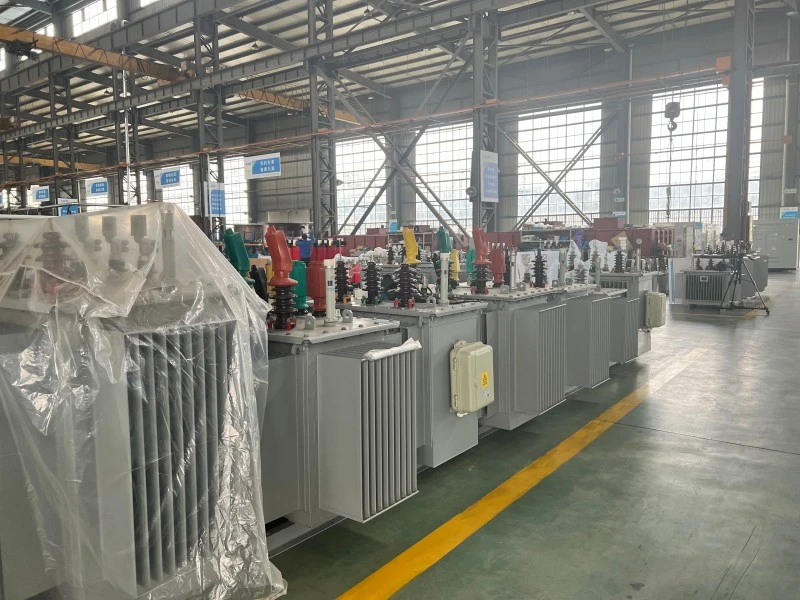

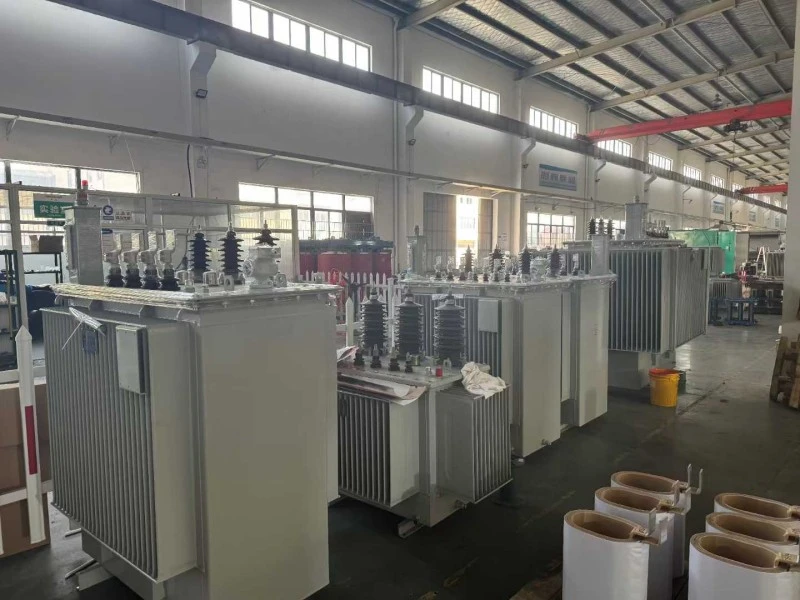

Detalii de producție

Transformatorul trifazat umplut cu ulei a suferit o optimizare extinsă în detaliile produsului. Prin designul rafinat al componentelor de bază, cum ar fi miezul, bobinele, rezervorul de ulei și elementele de fixare, atinge pierderi reduse, fiabilitate ridicată și caracteristici fără întreținere.

Structura și procesul componentelor de bază

FAQ

Ce este un transformator de distribuție trifazat cu scufundare în ulei S9?

Transformatorul de distribuție trifazat cu scufundare în ulei S9 este un dispozitiv de distribuție a energiei utilizat pentru a reduce energia electrică de medie tensiune, cum ar fi 6kV, 10kV, 11kV sau 13.8kV, la electricitate de joasă tensiune, cum ar fi 0.4kV, 0.415kV sau 0.433kV. Este utilizat pe scară largă în fabrici industriale, clădiri comerciale, comunități rezidențiale, site-uri miniere, rețele electrice agricole și sisteme de distribuție a utilităților.

Raportul de tensiune al transformatorului S9 immers în ulei poate fi personalizat?

Da. Lugao poate personaliza raportul de tensiune în funcție de rețeaua locală și cerințele proiectului. Opțiunile comune includ 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV și alte combinații de tensiune personalizate. Grupul de vectori, domeniul de atingere, frecvența și accesoriile pot fi, de asemenea, personalizate.

Ce interval de capacitate este disponibil pentru acest transformator?

Transformatorul de distribuție cu scufundare în ulei S9 poate fi furnizat în diferite capacități nominale în funcție de cerințele proiectului. Capacitățile comune includ 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA și 2500kVA. Vă rugăm să contactați Lugao pentru o selecție de model potrivită în funcție de cererea dvs. de încărcare.

Care este diferența dintre transformatoarele cu scufundare în ulei S9 și S11?

În comparație cu seria S9,Seria S11are, de obicei, pierderi mai mici fără sarcină și o performanță mai bună de economisire a energiei. Transformatorul S9 este încă utilizat pe scară largă în multe proiecte de distribuție datorită funcționării sale stabile, designului matur și rentabilității. Selecția finală depinde de bugetul proiectului, cerințele de eficiență, standardele locale și condițiile de operare.

Este transformatorul umplut cu ulei S9 potrivit pentru instalare în exterior?

Da. Transformatorul S9 umplut cu ulei poate fi proiectat pentru instalare în exterior. Poate fi echipat cu un rezervor de ulei sigilat, acoperire anticoroziune, supapă de limitare a presiunii, termometru, indicator de nivel de ulei și alte accesorii de protecție conform cerințelor proiectului. Pentru medii dure, vă rugăm să furnizați altitudinea, temperatura ambiantă, umiditatea și nivelul de poluare înainte de cotație.

Ce metodă de răcire folosește acest transformator?

Transformatorul de distribuție cu scufundare în ulei S9 utilizează în mod obișnuit răcirea ONAN, ceea ce înseamnă răcire naturală cu ulei natural. Uleiul de transformator circulă în mod natural în interiorul rezervorului pentru a transfera căldura, în timp ce suprafața exterioară a rezervorului disipează căldura prin răcirea naturală a aerului.

Poate Lugao să ofere servicii OEM sau personalizate pentru transformatoare?

Da. Lugao oferă servicii OEM și personalizate de transformatoare. Opțiunile de personalizare includ capacitatea nominală, raportul de tensiune, frecvența, grupul de vectori, domeniul de atingere, designul carcasei, accesoriile pentru transformator, culoarea vopselei, plăcuța de identificare și cerințele de ambalare.

Serviciu post-vânzare pentru produse

1. După ce transformatorul este instalat și pus în funcțiune la fața locului, se garantează că nu va avea scurgeri, iar vopseaua este garantată să nu se decojească sau să se decoloreze. Se oferă o garanție de 5 ani; orice probleme de calitate care apar în condiții normale de utilizare în perioada de garanție vor fi acoperite de garanție.

2. Toate produsele sunt acoperite de service pe viață, asigurând caracterul complet al accesoriilor produsului.

3. Durata de viață nu este mai mică de 30 de ani.

4. În cazul defecțiunii echipamentului, furnizorul va răspunde în termen de o oră de la primirea notificării de la cumpărător și va trimite personal tehnic la șantier în termen de 24 de ore pe plan intern.

Angajamentul de serviciu

1. Produsele noastre sunt fabricate în strictă conformitate cu cerințele sistemului de management al calității ISO9001-2015, asigurând calitatea produsului 100% înainte de a părăsi fabrica.

2. Compania noastră oferă servicii complete de pre-vânzare, vânzări și post-vânzare pentru a asigura satisfacția clienților.

1. Compania noastra ofera o garantie de 60 de luni. În cazul oricăror probleme de calitate, vom repara sau înlocui produsul gratuit, asigurând satisfacția clientului 100%.

Proiectarea și testarea transformatoarelor trebuie să respecte următoarele standarde:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformatoare de putere》

GB/T6451-2015 《Specificații și cerințe tehnice pentru transformatoarele de putere cu scufundare în ulei》

JB/T3837-2010 《Metoda de compilare a denumirilor de tip pentru produsele transformatoare》

GB/T311.1-3.11-97 《Coordonarea izolației și tehnici de testare de înaltă tensiune pentru echipamentele de transmisie și transformare de înaltă tensiune》

GB10237-88 《Nivelele de izolație și testele dielectrice pentru transformatoarele de putere — Spații de aer pentru izolație externă》

GB7595-87 《Standard de calitate pentru uleiul de transformator în funcțiune》

GB7328-87 《Măsurarea nivelului de sunet pentru transformatoare》

GB7534-87 《Măsurarea descărcării parțiale》

GB/T15164-94 《Ghid de încărcare pentru transformatoare de putere immerse în ulei》

DL/T586-95 《Ghid tehnic pentru supravegherea producției pentru utilizatorii de echipamente electrice》

GB/T311.1-3.11-97 《Coordonarea izolației și tehnici de testare de înaltă tensiune pentru echipamentele de transmisie și transformare de înaltă tensiune》

GB2536-1990 《Ulei pentru transformatoare》

JB/T56011-92 《Clasificarea calității produsului pentru transformatoare de putere cu scufundare în ulei》

ZBK41005-89 《Nivelul de sunet al transformatoarelor 6-220KV》
