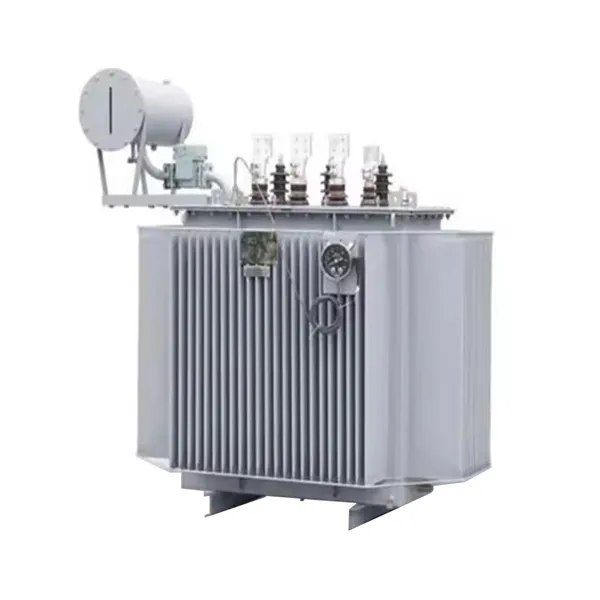

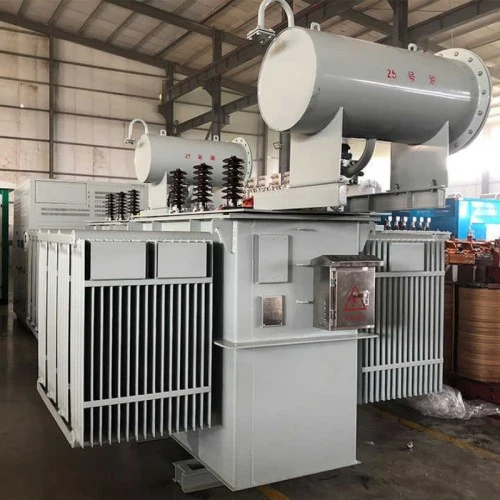

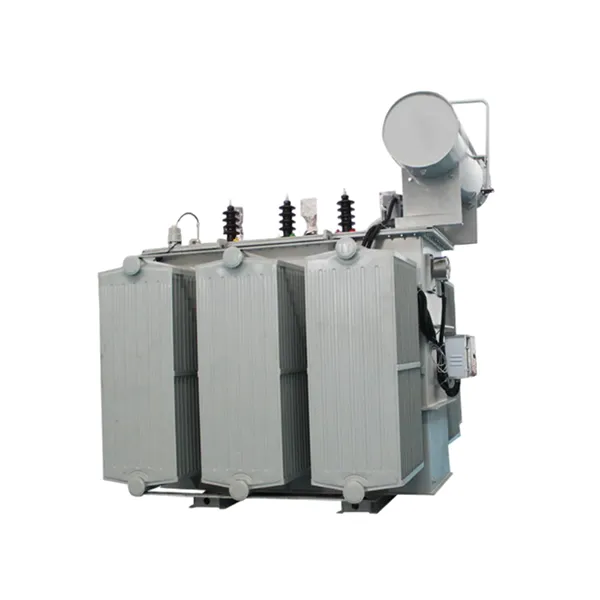

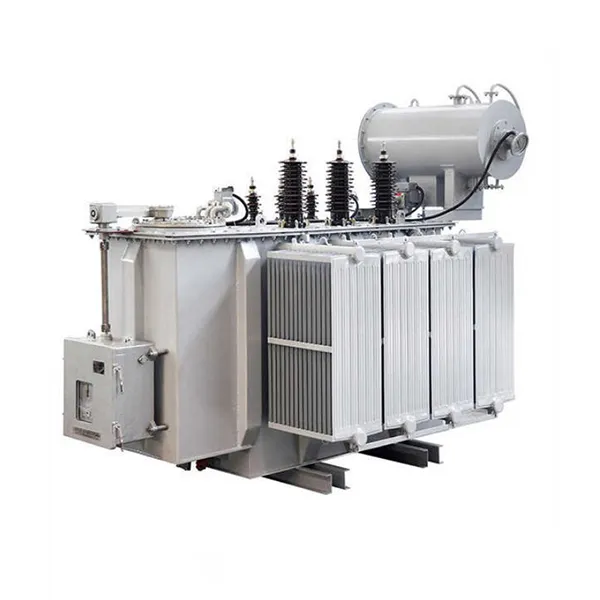

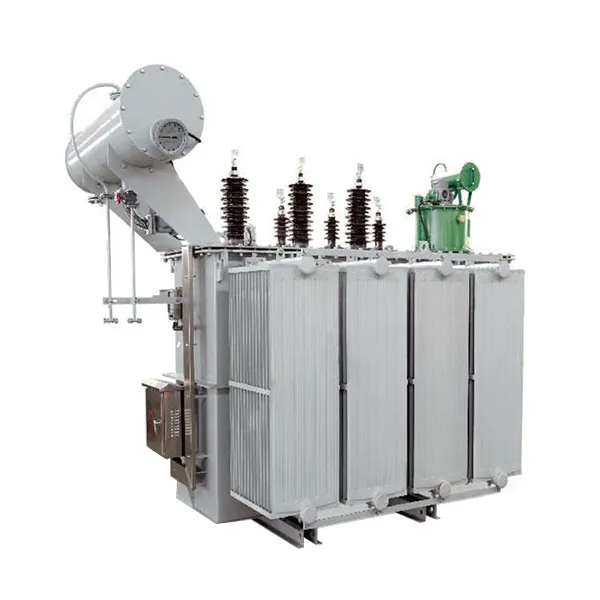

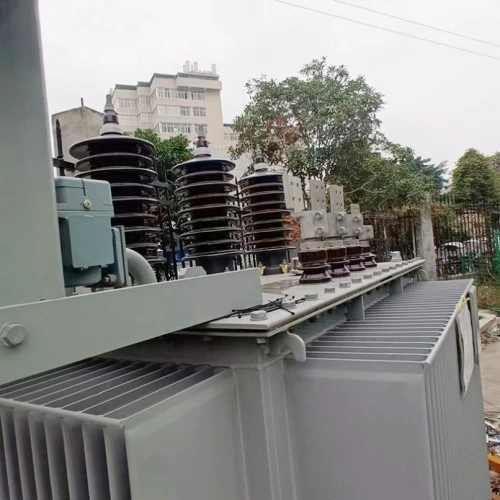

Transformator exterior de înaltă tensiune cu scufundare în ulei de 500 kva

Acest transformator de înaltă tensiune pentru exterior, trifazat cu scufundare în ulei, evaluat la 500 kVA, este proiectat pentru a reduce tensiunile înalte, cum ar fi 10 kV sau 35 kV, la niveluri de tensiune joasă, cum ar fi 0,4 kV, făcându-l ideal pentru sistemele de distribuție terminale. Transformatorul are un miez construit din oțel siliciu laminat la rece de înaltă permeabilitate, orientat spre cereale, cu un design de îmbinare în trepte, reducând efectiv histerezisul și pierderile de curenți turbionari. Valorile pierderilor fără sarcină depășesc semnificativ standardele naționale.

Atât înfășurările de înaltă tensiune, cât și de joasă tensiune sunt realizate din conductori de cupru fără oxigen. Înfășurarea de joasă tensiune adoptă o configurație înfășurată în folie cu canale longitudinale de ulei, îmbunătățind substanțial rezistența mecanică și capacitatea de rezistență la scurtcircuit. Designul rezervorului ondulat complet etanș oferă o disipare excelentă a căldurii, compensând în același timp automat schimbările de volum de ulei. Acest design previne contactul dintre uleiul izolator și aerul ambiental, eliminând oxidarea uleiului și pătrunderea umezelii, prelungind astfel durata de viață.

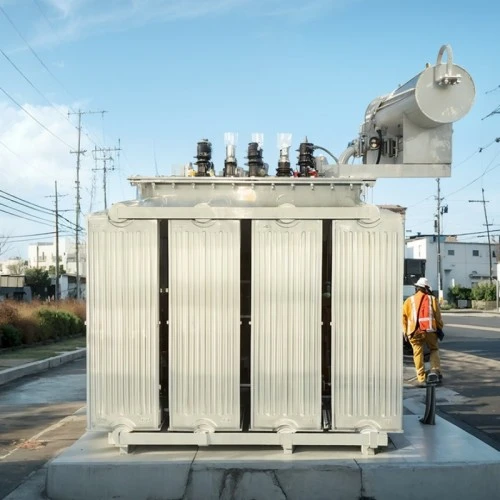

Transformatorul immers în ulei acceptă mai multe intervale de atingere (±5%, ±2×2,5%) pentru a se adapta la fluctuațiile tensiunii rețelei. Construcția sa compactă și robustă se potrivește instalațiilor exterioare montate pe stâlp, pe platformă sau la nivelul solului, asigurând performanțe fiabile în diverse condiții climatice.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Caracteristici cheie

Eficiență energetică ridicată: Utilizează oțel siliconic cu permeabilitate ridicată și o structură de miez optimizată, reducând pierderile fără sarcină cu peste 15% în comparație cu produsele convenționale, oferind economii măsurabile de energie pe durata de viață a echipamentului.

Construcție complet etanșă: designul rezervorului ondulat elimină necesitatea unui conservator, prevenind oxidarea uleiului și absorbția umidității, permițând funcționarea fără întreținere.

Rezistență superioară la intemperii: funcționează în mod fiabil la temperaturi ambientale cuprinse între -25°C și +40°C și la altitudini de până la 1000 de metri. Protectia IP54 asigura rezistenta la praf si ploaie.

Capacitate mare de rezistență la scurtcircuit: înfășurările sunt întărite mecanic cu un sistem de prindere robust, care au trecut testele de impact la scurtcircuit pentru a asigura siguranța în timpul defecțiunilor rețelei.

Instalare flexibilă: Dimensiunile compacte suportă instalarea montată pe stâlp, platformă sau la nivelul solului, adaptându-se atât la constrângerile urbane, cât și cele rurale.

Principalele scenarii de aplicare

Rețele urbane de distribuție a energiei: potrivite pentru zone rezidențiale, cartiere comerciale și parcuri industriale unde este necesară o distribuție fiabilă a terminalelor.

Facilități industriale: Oferă energie stabilă de joasă tensiune fabricilor de producție, liniilor de procesare și mașinilor grele, gestionând sarcinile fluctuante cu ușurință.

Proiecte de energie regenerabilă: Folosit pe scară largă în sistemele de generare a energiei fotovoltaice și eoliene pentru aplicații de creștere sau distribuție, cu adaptabilitate puternică la mediile exterioare.

Construcția infrastructurii: implementat în aeroporturi, sisteme de metrou, spitale și centre de date unde fiabilitatea ridicată a sursei de energie este esențială.

Alimentare temporară și de urgență: Designul compact și transportabil îl face ideal pentru substații temporare sau scenarii de reparații de urgență.

Detalii de producție

Material de bază și proces de fabricație

Miezul este fabricat din oțel siliciu laminat la rece de înaltă permeabilitate, orientat spre cereale, cu un design de îmbinare în trepte de 45°. Laminările de miez sunt tăiate cu precizie și stivuite automat pentru a asigura îmbinări strânse și trasee magnetice uniforme. Miezul este legat în siguranță cu bandă de sticlă semi-uscă, reducând la minimum vibrațiile și zgomotul, reducând în același timp pierderile fără sarcină.

Structura de înfăşurare

Atât înfășurările de înaltă tensiune, cât și cele de joasă tensiune sunt înfășurate folosind conductori de cupru fără oxigen, oferind o conductivitate electrică ridicată și pierderi rezistive reduse. Înfășurarea de joasă tensiune adoptă o configurație înfășurată cu folie cu izolație inter-strat uniformă și canale longitudinale de ulei, îmbunătățind semnificativ rezistența mecanică și capacitatea de rezistență la scurtcircuit.

Sistem de izolare si racire

Uleiul izolator mineral de înaltă calitate servește atât ca mediu dielectric, cât și ca lichid de răcire, oferind o stabilitate chimică excelentă și rezistență dielectrică. Sistemul de izolație cu hârtie de ulei este supus unor procese stricte de uscare în vid și de umplere cu ulei pentru a elimina umiditatea reziduală și bulele de aer, asigurând o tensiune de inițiere a descărcarii parțiale cu mult peste cerințele standard.

Rezervor și structură de etanșare

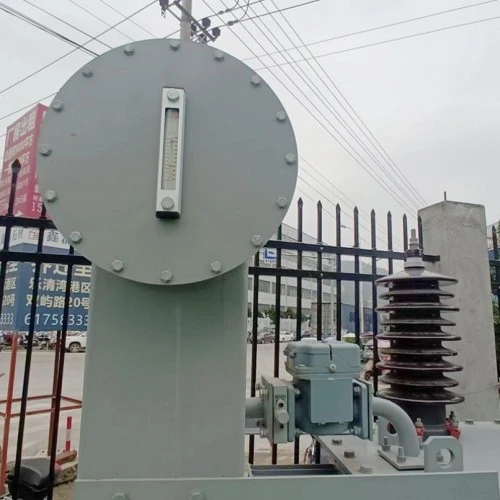

Rezervorul are un design cu panou ondulat care asigură atât disiparea căldurii, cât și compensarea expansiunii termice, eliminând necesitatea unui conservator extern. Structura complet etanșă previne oxidarea uleiului și pătrunderea umezelii, asigurând funcționarea fără întreținere pe toată durata de viață a transformatorului. O supapă de limitare a presiunii și un indicator al nivelului de ulei sunt furnizate ca caracteristici de siguranță standard.

Asigurarea calității și testării

Fiecare transformator exterior de înaltă tensiune cu scufundare în ulei este supus testelor cuprinzătoare de rutină și de tip înainte de livrare, inclusiv măsurători de pierderi fără sarcină și pierderi de sarcină, teste de impedanță la scurtcircuit, teste de rezistență la supratensiune indusă, teste de descărcare parțială și teste de impuls fulger. Toți indicatorii cheie de performanță depășesc cerințele atât ale standardelor naționale, cât și ale specificațiilor IEC, asigurând o funcționare stabilă pe termen lung în condiții complexe de teren.

Întrebări și răspunsuri: Informații cheie despre produse

Î1: Ce este un transformator de înaltă tensiune în aer liber cu scufundare în ulei de 500 kVA și unde este utilizat?

R: Acest transformator reduce tensiunile înalte, cum ar fi 10kV sau 35kV, până la niveluri de tensiune joase, cum ar fi 0,4kV, cu o capacitate de 500kVA. Este utilizat pe scară largă în rețelele urbane de distribuție, parcuri industriale, proiecte de energie regenerabilă și aplicații de infrastructură în care instalarea în aer liber și fiabilitatea pe termen lung sunt esențiale.

Î2: Ce face ca acest transformator să fie eficient din punct de vedere energetic?

R: Eficiența energetică este obținută prin utilizarea oțelului siliciu cu permeabilitate ridicată și a unui design optimizat de îmbinare a miezului. Aceste caracteristici reduc pierderile fără sarcină cu mai mult de 15% în comparație cu produsele convenționale, ceea ce duce la economii substanțiale de energie electrică pe durata de funcționare a transformatorului.

Î3: Care sunt beneficiile construcției complet etanșe?

R: Rezervorul ondulat complet etanș elimină necesitatea unui conservator și a unui sistem de aerisire. Împiedică contactul uleiului izolator cu aerul atmosferic, evitând oxidarea și absorbția umidității. Acest lucru reduce cerințele de întreținere și prelungește durata de viață atât a uleiului, cât și a transformatorului.

Î4: Cum funcționează acest transformator în condiții de scurtcircuit?

R: Transformatorul de înaltă tensiune în aer liber cu scufundare în ulei de 500 kVA este proiectat cu o structură de înfășurare întărită mecanic și un sistem de prindere robust. A trecut cu succes testele de impact de scurtcircuit la laboratoarele de testare recunoscute la nivel național, asigurând performanță fiabilă și siguranță în timpul defecțiunilor rețelei.

Î5: Ce garanție și asistență post-vânzare sunt oferite?

R: Oferim o garanție de 5 ani care acoperă defecte de fabricație în condiții normale de utilizare. Sunt oferite suport tehnic pe viață și disponibilitatea pieselor de schimb. În caz de defecțiune, răspundem în termen de o oră de la notificare și trimitem personal tehnic în 24 de ore pe plan intern. Transformatorul este proiectat pentru o durată de viață de nu mai puțin de 30 de ani.

De ce să alegeți Lugao Power?

Certificare și asigurare a calității

Certificat ISO 9001:2008 Sistem de Management al Calității

Marcat CE

Rapoarte de testare de tip de la Centrul Național de Supraveghere și Testare a Calității Transformatoarelor

Testare de rutină 100% înainte de livrare: pierdere fără sarcină, pierdere de sarcină, impedanță de scurtcircuit, supratensiune indusă, descărcare parțială, impuls fulger și multe altele

Ambalare și livrare

Ambalare: ladă din lemn sau ambalaj împachetat rezistent la intemperii, potrivit pentru transport maritim, terestru sau feroviar

Condiție de livrare: Umplut cu ulei, sigilat, însoțit de rapoarte de testare din fabrică, manuale de instrucțiuni și desene de instalare

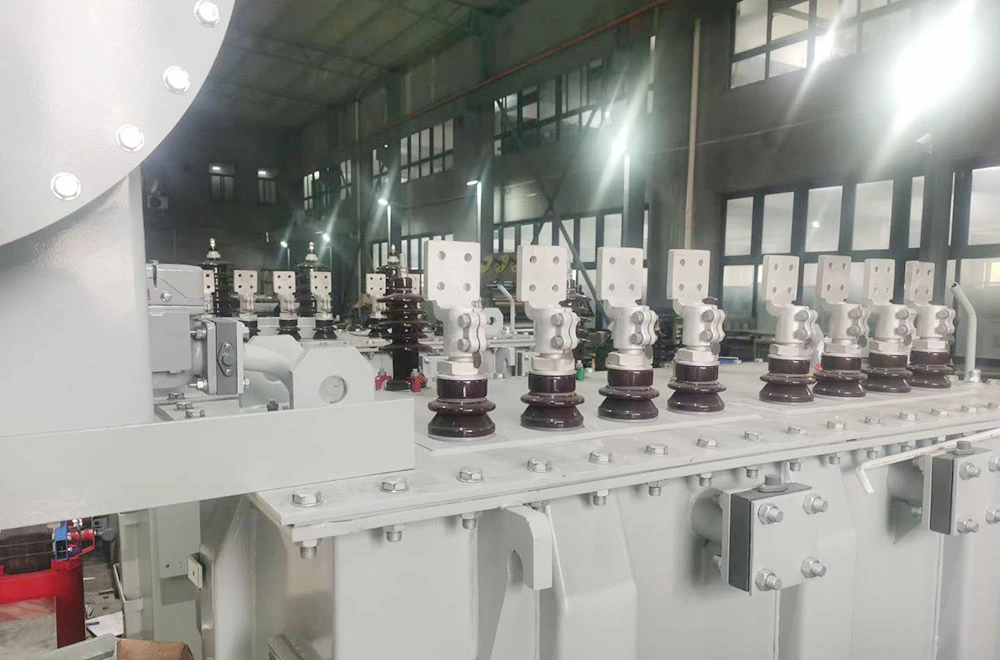

Accesorii standard: indicator de nivel de ulei, supapă de limitare a presiunii, termometru cu cadran, bucșe, șuruburi de împământare și set complet de hardware

Angajamentul serviciului post-vânzare

5 ani garanție: reparație sau înlocuire gratuită pentru probleme de calitate apărute în condiții normale de utilizare după punerea în funcțiune.

Asistență pe viață: asistență tehnică și disponibilitatea pieselor de schimb pe tot parcursul ciclului de viață al produsului.

Durată de viață de 30 de ani: Construit cu materiale de înaltă calitate pentru a asigura fiabilitatea pe termen lung.

Răspuns de urgență: Răspuns în termen de o oră de la notificarea defecțiunii; serviciu intern la fața locului în 24 de ore.
