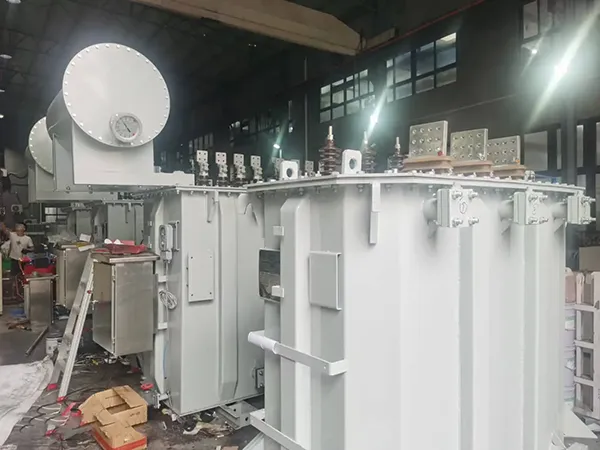

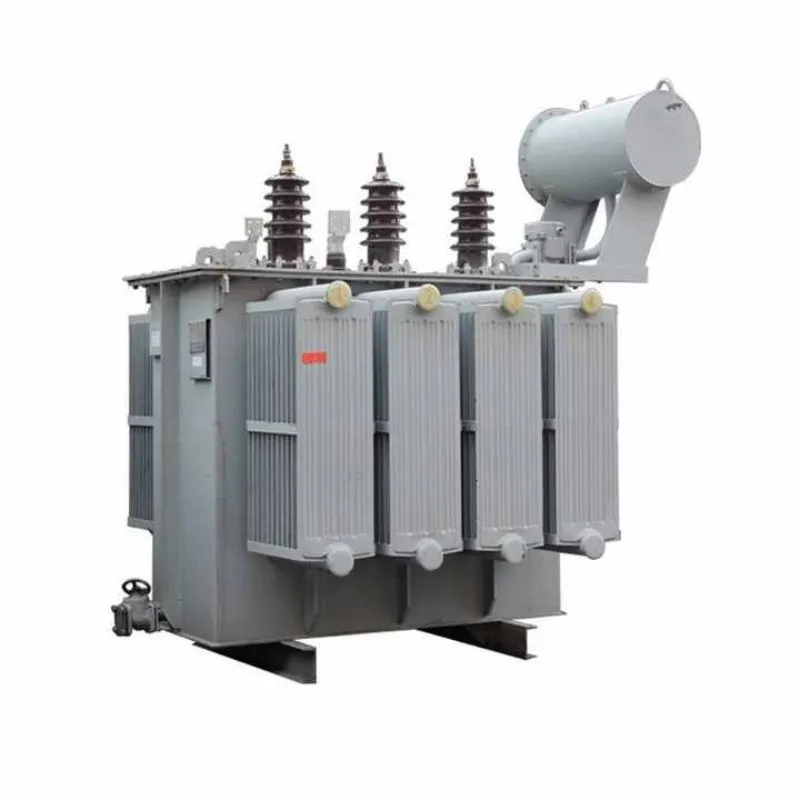

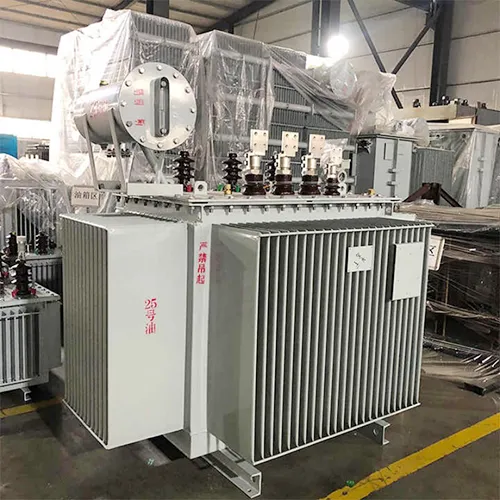

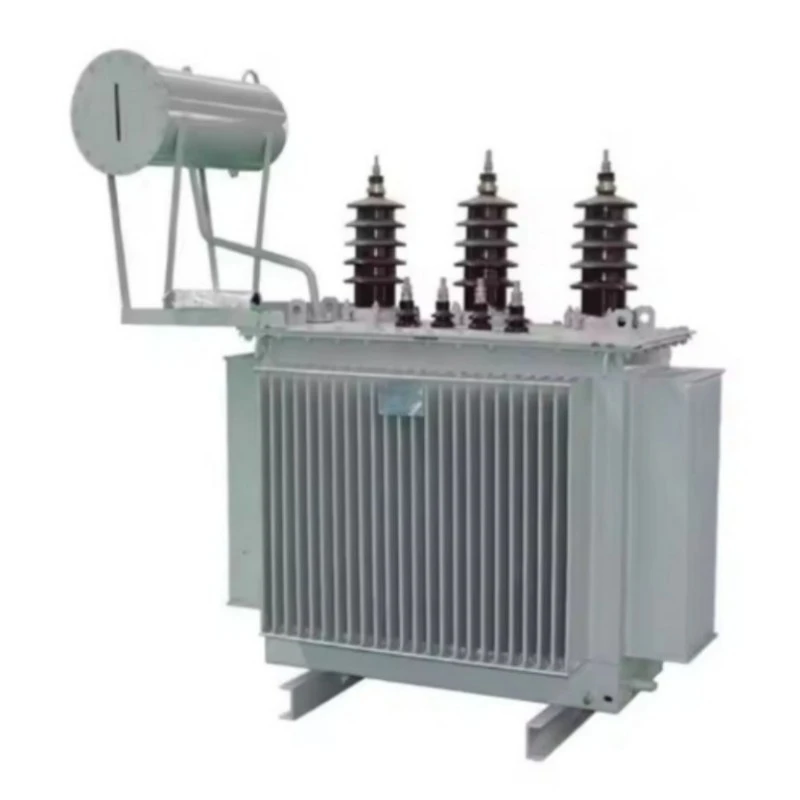

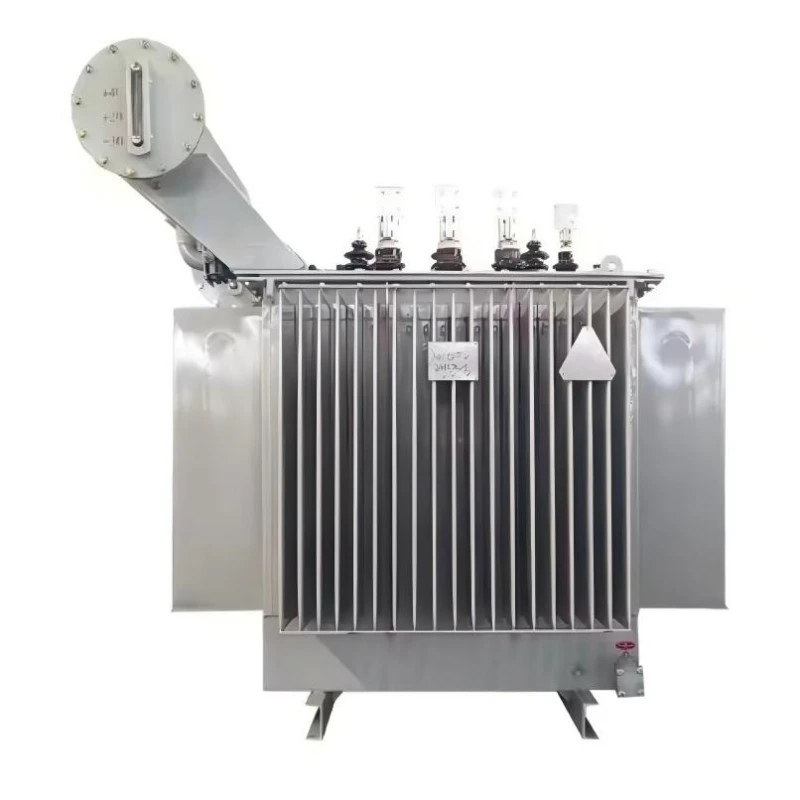

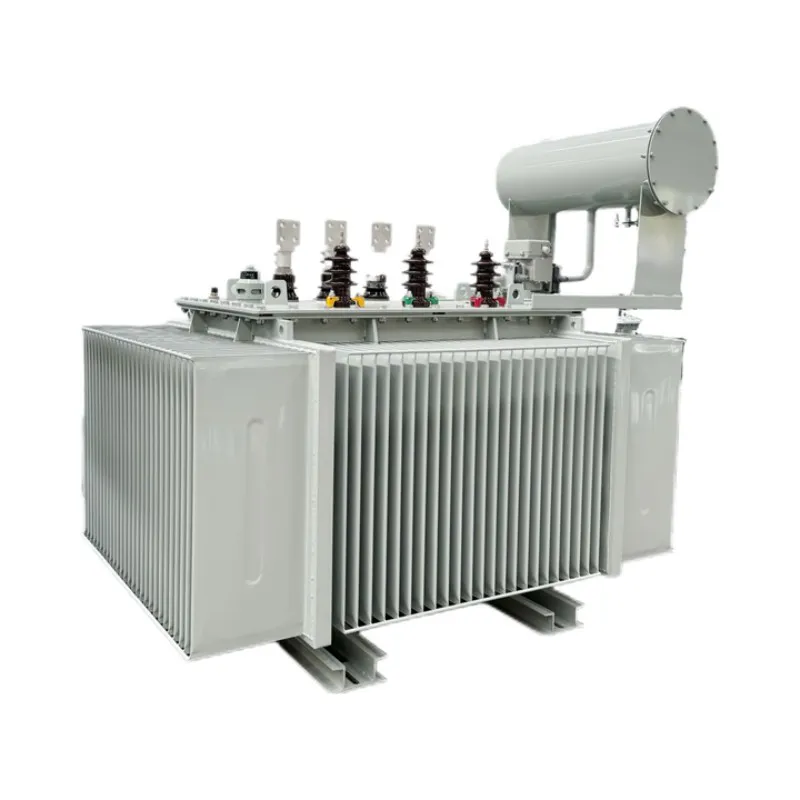

Transformator de economisire a energiei în aer liber trifazat complet sigilat

Transformatorul de economisire a energiei în exterior trifazat complet etanș este un dispozitiv de distribuție de ultimă generație proiectat meticulos pentru a converti energia electrică de medie tensiune (cum ar fi 10kV sau 35kV) în energie sigură de joasă tensiune (400V/230V) pentru aplicații industriale, comerciale și rezidențiale. Spre deosebire de transformatoarele tradiționale care necesită prelevare și întreținere regulată de ulei, această unitate dispune de un rezervor robust, închis ermetic, care izolează complet uleiul izolator din atmosferă. Acest design previne oxidarea uleiului și pătrunderea umezelii, cauzele principale ale degradării și defecțiunii izolației.

În esență, acest transformator utilizează oțel siliciu laminat la rece de înaltă permeabilitate, orientat spre cereale, cu un design avansat de îmbinare în trepte. Această tehnologie minimizează histereza magnetică și pierderile de curent turbionar, obținând valori de pierdere fără sarcină care depășesc semnificativ standardele naționale de eficiență energetică. Unitatea este optimizată pentru instalare în exterior, oferind o rezistență superioară la temperaturi extreme, praf și umiditate, făcând-o piatra de temelie a unei rețele de distribuție a energiei moderne, cu întreținere redusă.

Caracteristica și aplicația produsului

Caracteristici cheie

Funcționare fără întreținere: rezervorul ondulat complet etanș elimină necesitatea unui conservator și a unui ventilator, prevenind îmbătrânirea uleiului și reducând costurile de întreținere.

Eficiență energetică excepțională: Reduce pierderile fără sarcină cu până la 20% în comparație cu transformatoarele standard din seria S11 printr-un miez optimizat și înfășurări de cupru de înaltă conductivitate.

Capacitate superioară de suprasarcină: Thesistem de răcire immers în ulei(ONAN) asigură o funcționare stabilă în condiții de sarcină ridicată susținută și creșterea maximă a cererii.

Durabilitate robustă în exterior: Construită cu acoperiri rezistente la intemperii și protecție IP54, rezistă la temperaturi extreme (-25 ° C până la +40 ° C), umiditate și expunere la UV.

Rezistenta ridicata la scurtcircuit: infasurarile ranforsate mecanic cu un sistem de prindere robust asigura siguranta si fiabilitate in timpul defectiunilor retelei.

Principalele scenarii de aplicare

Rețele electrice urbane și rurale: ideale pentru substații compacte din comunități rezidențiale, centre comerciale și proiecte de electrificare rurală în care echipamente fiabile, cu întreținere redusă sunt esențiale. Transformatorul cu economisire a energiei în aer liber trifazat complet etanș excelează în aceste medii.

Parcuri industriale și fabrici: Oferă putere stabilă pentru mașinile grele, liniile de procesare și fabricile de producție, gestionând sarcini variabile cu ușurință.

Integrarea energiei regenerabile: Perfect pentru fermele solare și centralele eoliene, unde durabilitatea în aer liber și eficiența ridicată sunt esențiale pentru creșterea tensiunii pentru conectarea la rețea.

Proiecte de infrastructură: implementate în aeroporturi, sisteme de metrou, centre de date și spitale în care fiabilitatea sursei de alimentare nu este negociabilă.

Putere temporară și de urgență: Amprenta sa compactă și construcția robustă îl fac ideal pentru substații temporare sau șantierele de reparații de urgență.

Parametru de produs (specificație)

Detalii de producție

Material de bază și proces de fabricație

Miezul acestui transformator este fabricat din oțel siliciu, laminat la rece, cu permeabilitate ridicată, orientat spre cereale. Laminările sunt tăiate cu precizie și stivuite folosind un proces de îmbinare în trepte de 45°, asigurând un circuit magnetic strâns integrat. Această tehnică minimizează pierderile de curent turbionar și reduce curentul de magnetizare, formând baza capacității sale de economisire a energiei. Miezul este asigurat cu bandă de sticlă semi-uscă pentru a reduce vibrațiile și pentru a asigura o funcționare silențioasă.

Structura de înfăşurare

Atât înfășurările de înaltă tensiune, cât și de joasă tensiune sunt construite din conductori de cupru fără oxigen, aleși pentru conductivitatea lor ridicată și pierderile rezistive reduse. Înfășurarea de joasă tensiune adoptă o configurație înfășurată cu folie cu canale longitudinale de ulei, care nu numai că îmbunătățește disiparea căldurii, dar oferă și o rezistență mecanică superioară pentru a rezista forțelor de scurtcircuit.

Tehnologia rezervorului și a etanșării

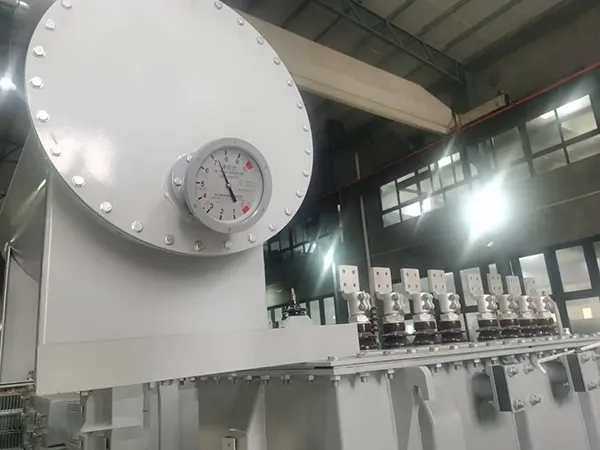

Caracteristica definitorie a acestui transformator este rezervorul său ondulat complet etanș. Spre deosebire de modelele convenționale, panourile ondulate se extind și se contractă pentru a se adapta la schimbările de volum de ulei din cauza fluctuațiilor de temperatură, eliminând necesitatea unui conservator tradițional. Acest lucru creează un sistem complet închis, împiedicând uleiul izolator să intre în contact cu aerul exterior, eliminând astfel oxidarea, absorbția umidității și formarea de nămol. O supapă de limitare a presiunii și un indicator al nivelului de ulei de înaltă precizie sunt caracteristici standard de siguranță.

Sistem de izolare

 Transformatorul de economisire a energiei în exterior trifazic complet sigilat utiliză ulei izolator mineral de înaltă calitate, care trece printr-un proces riguros de uscare în vid și de umplere cu ulei. Acest lucru asigură că nu rămâne aer rezidual sau umiditate în rezervor, oferind o tensiune mare de inițiere a descărcarii parțiale și garantând fiabilitatea dielectrică pe termen lung.

Asigurarea calității și certificarea

Certificari: ISO 9001:2008, CE și rapoarte complete de testare de tip de la centrele naționale de testare a transformatoarelor.

Testare de rutină: Fiecare unitate este supusă testelor 100% din fabrică, inclusiv pierderi fără sarcină, pierderi de sarcină, impedanță la scurtcircuit, rezistență la supratensiune indusă și teste de descărcare parțială.

Controlul calității: Procesul nostru de producție include monitorizarea în timp real a ansamblului miezului, înfășurării și asamblarii finale pentru a ne asigura că fiecare transformator îndeplinește standardele noastre stricte de calitate.

De ce să alegeți Lugao Power?

A alege Lugao Power înseamnă a investi într-un produs conceput pentru longevitate. Experiența noastră în fabricarea transformatorului cu economisire a energiei pentru exterior complet sigilat, trifazat, vă asigură că primiți o unitate care nu numai că satisface cerințele dvs. electrice, ci contribuie și la reducerea emisiilor de carbon și a bugetelor de operare reduse.

Serviciu post-vânzare

5 ani garanție: garantăm o funcționare fără scurgeri și fără decojire a vopselei. Orice defect de fabricație în condiții normale de utilizare este acoperit pentru reparație sau înlocuire gratuită.

Asistență pe viață: Piesele de schimb și asistența tehnică sunt disponibile pe toată durata de viață a transformatorului.

Durată de viață de 30 de ani: Proiectat cu materiale de înaltă calitate pentru a asigura trei decenii de performanță fiabilă.

Răspuns rapid: În cazul defecțiunii echipamentului, echipa noastră răspunde în termen de o oră de la notificare și trimite personal tehnic la șantier în termen de 24 de ore pe plan intern.

Ambalare și livrare

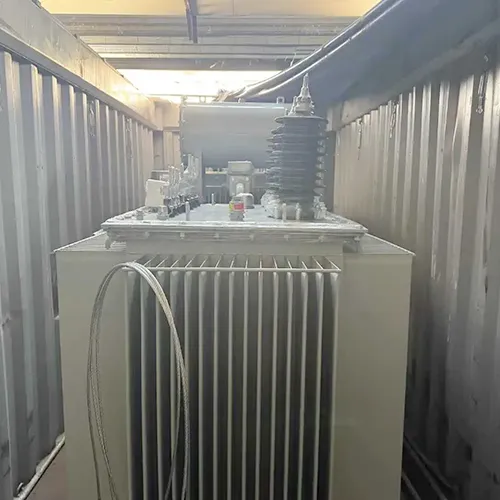

Ambalare: transformatorul trifazat de economisire a energiei pentru exterior, complet sigilat, este ambalat în siguranță într-o cutie de lemn rezistentă la intemperii sau ambalat pentru o protecție optimă în timpul transportului.

Condiție de livrare: Livrat umplut cu ulei, cu rezervorul complet sigilat, însoțit de rapoarte de testare din fabrică, manuale de instalare și desene dimensionale detaliate.

Accesorii standard: Fiecare unitate include un indicator al nivelului de ulei, supapă de limitare a presiunii, termometru cu cadran, bucșe de înaltă și joasă tensiune, șuruburi de împământare și un set complet de hardware pentru instalare.

Întrebări și răspunsuri: Întrebări frecvente

Î1: Ce este un transformator de economisire a energiei în aer liber trifazat complet sigilat?

A1: Este un transformator de distribuție proiectat pentru utilizare în exterior cu un rezervor închis ermetic. Spre deosebire de unitățile tradiționale cu conservator de ulei, acest design previne contactul uleiului izolator cu aerul, eliminând riscul de oxidare și absorbție a umezelii, ceea ce reduce semnificativ întreținerea și prelungește durata de viață a acestuia.

Î2: Cum economisește acest transformator energie în comparație cu modelele mai vechi?

A2: Economiile de energie sunt realizate prin utilizarea oțelului siliciu cu permeabilitate ridicată, orientat spre cereale și a unei structuri optimizate a îmbinării miezului. Acest lucru reduce pierderile fără sarcină (histerezis și curenți turbionari) cu peste 15-20% în comparație cu transformatoarele convenționale din seria S9 sau S11, ceea ce duce la reduceri substanțiale ale facturilor de energie electrică pe durata de viață a unității.

Î3: Acest transformator nu necesită cu adevărat întreținere?

A3: Da, în condiții normale de funcționare. Deoarece transformatorul de exterior cu economisire a energiei cu trei faze complet sigilat folosește un rezervor ondulat fără aerisire, uleiul nu se degradează niciodată din cauza expunerii la aer sau umiditate. Acest lucru elimină nevoia de testare periodică a uleiului, filtrare sau înlocuire care este necesară pentru transformatoarele convenționale.

Î4: Poate acest transformator să gestioneze condițiile de scurtcircuit în siguranță?

A4: Absolut. Este proiectat cu înfășurări armate mecanic, folosind bobine de joasă tensiune înfășurate cu folie și un sistem de prindere robust. Toate unitățile sunt supuse unor teste riguroase de impact la scurtcircuit în timpul fazei de testare de tip pentru a se asigura că pot rezista defecțiunilor rețelei fără deteriorare.
