De ce transformatorul immers în ulei este calul de lucru al rețelelor electrice la scară de utilitate?

În inima fiecărui oraș modern, complex industrial și rețea regională de energie, există o prezență tăcută și zgomotătoare care face posibilă viața modernă. Estetransformator immers în ulei— un dispozitiv atât de fundamental pentru funcționarea rețelei electrice, încât omniprezența a făcut-o aproape invizibil pentru public. Cu toate acestea, fără acești cai de muncă, transmiterea energiei electrice de la centrala electrică la casa ta ar fi o ispravă imposibilă. Transformatorul cu scufundare în ulei îndeplinește o funcție simplă, dar esențială: crește tensiunea pentru o transmisie eficientă pe distanțe lungi și o reduce pentru un consum sigur. Însă simplitatea funcției sale contrazice ingineria extraordinară necesară pentru a-l face fiabil, eficient și durabil timp de decenii.

Rețelele electrice la scară de utilitate se bazează pe transformatoare immerse în ulei dintr-un set convingător de motive: oferă fiabilitate superioară, management termic eficient, rezistență dielectrică excelentă și un istoric dovedit de longevitate. Spre deosebire de transformatoarele de tip uscat, care sunt limitate ca tensiune și capacitate, transformatoarele cu scufundare în ulei pot face față nivelurilor enorme de putere cerute de rețea. Uleiul lor servește un dublu scop: este atât un izolator electric, cât și un lichid de răcire, asigurând că transformatorul poate funcționa la capacitate maximă fără supraîncălzire. Acest articol va examina factorii tehnici și economici care fac din transformatorul cu scufundare în ulei calul de lucru incontestabil al rețelelor electrice la scară de utilitate, analizând designul, sistemele de răcire, fiabilitatea și economia ciclului de viață.

Cuprins

• 1. Ce este un transformator cu scufundare în ulei și cum funcționează?
• 2. De ce este răcirea cu ulei superioară pentru aplicațiile de mare putere?
• 3. Ce face ca transformatoarele cu scufundare în ulei să fie excepțional de fiabile?
• 4. Cum oferă transformatorul cu ulei de 30-40 de ani de viață?
• 5. Care sunt avantajele economice ale transformatoarelor immerse în ulei?
• 6. Întrebări frecvente (FAQ)
• 7. Concluzie

1. Ce este un transformator cu scufundare în ulei și cum funcționează?

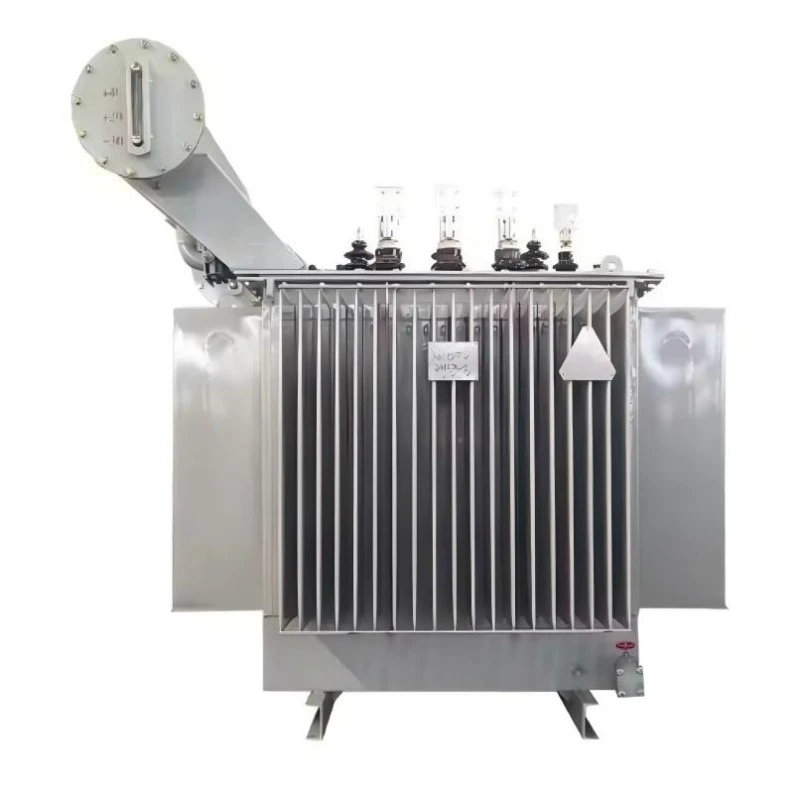

Un transformator cu scufundare în ulei este un tip de transformator în care miezul și înfășurările sunt scufundate într-un rezervor umplut cu ulei de transformator. Uleiul este un ulei mineral special formulat, care este atât un izolator electric, cât și un mediu de răcire. Transformatorul funcționează pe principiul inducției electromagnetice: un curent alternativ în înfășurarea primară creează un flux magnetic schimbător în miez, care induce o tensiune în înfășurarea secundară. Raportul de tensiune este determinat de raportul spirelor dintre înfășurările primare și secundare. Într-o rețea electrică tipică, un transformator step-up crește tensiunea de la nivelul generatorului (de obicei 11-22 kV) la nivelurile de transmisie (115 kV până la 765 kV), iar un transformator descendente reduce tensiunea de la nivelurile de transmisie la nivelurile de distribuție (4 kV până la 35 kV).

Rolul uleiului în transformator este dublu. În primul rând, asigură izolarea electrică între înfășurări și rezervor, prevenind defecțiunea electrică. Rigiditatea dielectrică ridicată a uleiului permite transformatorului să fie mai compact decât ar fi dacă ar fi izolat cu aer. În al doilea rând, uleiul acționează ca un lichid de răcire. Pe măsură ce transformatorul funcționează, căldura este generată în miez și înfășurări din cauza pierderilor I²R (pierderi de cupru) și pierderilor de histerezis și curenți turbionari (pierderi de fier). Uleiul absoarbe această căldură și circulă, transferându-l pe pereții rezervorului unde este disipat în aerul din jur. Acest efect de răcire este esențial pentru ca transformatorul să funcționeze la capacitatea nominală maximă fără supraîncălzire.

Transformatorul cu scufundare în ulei este tehnologia dominantă pentru aplicații de înaltă tensiune și putere mare. LaLugao Power Co.,Ltd., producem transformatoare cu scufundare în ulei care îndeplinesc cele mai stricte standarde internaționale. Componentele tipice ale unui transformator cu scufundare în ulei includ: miezul (de obicei realizat din oțel siliciu orientat pe granule), înfășurările (de obicei cupru sau aluminiu), rezervorul de ulei, bucșele (pentru conectarea înfășurărilor la circuitul extern), conservatorul (un rezervor de expansiune pentru a permite expansiunea uleiului), ventilatorul (pentru a permite aerului să intre și să iasă din sistemul de conservare) și radiatoare (radiatoare). Proiectarea și construcția acestor componente sunt esențiale pentru performanța și longevitatea transformatorului. Fabrica noastră a rafinat aceste elemente de design de-a lungul deceniilor, asigurându-se că transformatorul nostru cu scufundare în ulei oferă performanțe fiabile în cele mai solicitante aplicații de rețea.

2. De ce este răcirea cu ulei superioară pentru aplicațiile de mare putere?

Sistemul de răcire al unui transformator este esențial pentru funcționarea acestuia. Pe măsură ce transformatorul transformă energia electrică, o parte se pierde sub formă de căldură. Această căldură trebuie îndepărtată pentru a preveni ca temperatura transformatorului să depășească limitele de proiectare. Într-un transformator cu scufundare în ulei, uleiul servește ca mediu de răcire primar. Conductivitatea termică superioară a uleiului și capacitatea termică specifică îi permit să absoarbă eficient și să transfere căldura departe de miez și înfășurări. Procesul de răcire este condus de convecție naturală: pe măsură ce uleiul este încălzit, acesta devine mai puțin dens și crește, în timp ce uleiul mai rece coboară pentru a-și lua locul. Acest lucru creează o circulație naturală care distribuie căldura prin transformator.

Există mai multe tipuri de sisteme de răcire utilizate pentru transformatoarele cu scufundare în ulei:

• ONAN (ulei natural, aer natural):Acesta este cel mai simplu tip de răcire, bazându-se pe convecția naturală a uleiului și pe convecția naturală a aerului pe suprafața rezervorului. Căldura este transferată de la ulei pe pereții rezervorului și apoi în aerul din jur. Răcirea ONAN este potrivită pentru transformatoare mai mici.
• ONAF (Oil Natural, Air Forced):Acest sistem folosește ventilatoare pentru a forța aerul peste suprafața rezervorului și a radiatoarelor, crescând rata de transfer de căldură. Răcirea ONAF este utilizată pentru transformatoare mai mari și poate crește capacitatea transformatorului cu până la 33%.
• OFAF (forțat cu petrol, forțat cu aer):Acest sistem folosește pompe de ulei pentru a circula uleiul prin radiatoare și ventilatoare pentru a forța aerul peste radiatoare. Răcirea OFAF este utilizată pentru cele mai mari transformatoare, oferind capacitate maximă de răcire.
• ODAF (Dirijată pe petrol, aerian):Acesta este cel mai avansat sistem de răcire, unde uleiul este direcționat prin înfășurări de către pompe pentru a asigura cea mai eficientă răcire. Răcirea ODAF este utilizată pentru cele mai mari și mai puternice transformatoare.

Alegerea sistemului de răcire depinde de puterea transformatorului, de temperatura ambiantă și de profilul de sarcină. Eficacitatea sistemului de răcire este un factor critic în determinarea capacității transformatorului și a capacității acestuia de a gestiona suprasarcinile. Un transformator cu un sistem de răcire de înaltă eficiență poate fi operat la un factor de sarcină mai mare fără a depăși limitele de temperatură. La Lugao Power Co.,Ltd., proiectăm transformatorul nostru cu scufundare în ulei cu sisteme de răcire care sunt optimizate pentru aplicația specifică, asigurându-ne că transformatorul își poate livra capacitatea nominală maximă în cele mai solicitante condiții.

Următorul tabel rezumă caracteristicile cheie ale diferitelor sisteme de răcire:

Capacitatea uleiului de a elimina eficient căldura din miezul și înfășurările transformatorului este unul dintre motivele cheie pentru care transformatorul cu scufundare în ulei este alegerea preferată pentru aplicațiile la scară de utilitate. Uleiul acționează și ca un mediu de amortizare, absorbind vibrațiile mecanice și reducând zgomotul.

3. Ce face ca transformatoarele cu scufundare în ulei să fie excepțional de fiabile?

Fiabilitatea transformatorului cu scufundare în ulei este piatra de temelie a dominației sale în rețeaua electrică. O defecțiune a transformatorului este un eveniment catastrofal, care duce la întreruperi de curent, reparații costisitoare și potențiale pericole de siguranță. Designul și construcția transformatorului cu scufundare în ulei sunt special concepute pentru a maximiza fiabilitatea. Uleiul oferă un mediu curat, inert pentru înfășurări, protejându-le de umiditate, praf și alți contaminanți. Uleiul acționează și ca un sistem de avertizare timpurie: analiza gazelor dizolvate (DGA) a uleiului poate detecta defecțiuni incipiente, permițând întreținerea proactivă înainte de apariția unei defecțiuni.

Mai multe caracteristici cheie de proiectare contribuie la fiabilitatea transformatorului cu scufundare în ulei:

• Izolație robustă:Uleiul oferă rezistență dielectrică ridicată, prevenind defecțiunea electrică între înfășurări. Izolația din hârtie de pe înfășurări este, de asemenea, impregnată cu ulei, sporindu-și rezistența dielectrică. Combinația de izolație hârtie și ulei este cunoscută ca sistem de izolație „hârtie-ulei” și este cel mai fiabil sistem de izolație pentru transformatoarele de înaltă tensiune.
• Construcție sigilată:Rezervorul transformatorului este sigilat pentru a preveni pătrunderea umezelii și a oxigenului, care pot degrada izolația uleiului și a hârtiei. Conservatorul (un rezervor de expansiune) este conectat la rezervorul principal și este parțial umplut cu ulei, oferind un mediu etanș. Respiratorul permite aerului să intre și să iasă din conservator, dar conține un desicant pentru a îndepărta umezeala din aer.
• Capacitate de supraîncărcare:Transformatoarele cu scufundare în ulei au o capacitate semnificativă de suprasarcină. Uleiul acționează ca un tampon termic, absorbind căldura în perioadele de sarcină mare și eliberând-o atunci când sarcina scade. Acest lucru permite transformatorului să facă față supraîncărcărilor pe termen scurt fără a-și depăși limitele de temperatură. Capacitatea de suprasarcină este deosebit de importantă într-o rețea în care sarcinile pot varia în mod imprevizibil.
• Monitorizarea stării:Uleiul poate fi prelevat și analizat pentru a evalua starea transformatorului. Analiza gazelor dizolvate (DGA) este cea mai importantă tehnică de monitorizare a stării. Gazele dizolvate în ulei oferă o indicație asupra tipului și gravității oricărei defecțiuni. Prin monitorizarea regulată a uleiului, pot fi identificate din timp potențialele probleme, permițând luarea de măsuri corective înainte de apariția unei defecțiuni.

Fiabilitatea transformatorului cu scufundare în ulei a fost dovedită de-a lungul deceniilor de funcționare. Multe transformatoare cu scufundare în ulei sunt în funcțiune de peste 40 de ani, cu doar întreținere de rutină. Construcția robustă a transformatorului, împreună cu capacitatea sa de a fi întreținut pe teren, îl fac un activ de încredere pentru orice utilitate. La Lugao, proiectăm transformatorul nostru immers în ulei pentru cele mai înalte niveluri de fiabilitate. Transformatoarele noastre sunt fabricate cu materiale de înaltă calitate și sunt supuse unor teste riguroase, inclusiv teste dielectrice, teste de scurtcircuit și teste termice, pentru a se asigura că vor funcționa fiabil în toate condițiile de funcționare.

Tabelul de mai jos arată durata de viață tipică a diferitelor componente ale transformatorului și factorii care afectează longevitatea acestora.

Fiabilitatea transformatorului cu scufundare în ulei este rezultatul direct al designului său robust, al proprietăților de protecție ale uleiului și al capacității de a-i monitoriza starea. Acești factori se combină pentru a face din transformatorul cu scufundare în ulei cea mai fiabilă tehnologie pentru rețelele electrice la scară de utilitate.

4. Cum oferă transformatorul cu ulei de 30-40 de ani de viață?

Durata lungă de viață a transformatorului cu scufundare în ulei este o dovadă a designului său robust și a durabilității inerentă a componentelor sale. Un transformator immers în ulei bine proiectat și întreținut corespunzător poate funcționa în mod fiabil timp de 30 până la 40 de ani și, în unele cazuri, chiar mai mult. Cheia acestei longevități constă în protecția oferită de ulei și capacitatea de a menține starea transformatorului pe toată durata de viață. Rolul dublu al uleiului ca izolator și lichid de răcire, combinat cu construcția etanșă, creează un mediu care protejează miezul și înfășurările de efectele degradative ale umidității, oxigenului și contaminării.

Durata de viață a unui transformator cu scufundare în ulei este determinată de obicei de starea sistemului său de izolație, care constă din izolația de hârtie și ulei. Izolația din hârtie se degradează în timp din cauza tensiunilor termice, mecanice și chimice. Viteza de degradare este guvernată de ecuația Arrhenius: durata de viață a izolației este înjumătățită pentru fiecare creștere cu 8-10°C a temperaturii de funcționare. Prin urmare, controlul temperaturii transformatorului este esențial pentru maximizarea duratei de viață a acestuia. Sistemul de răcire a uleiului este esențial pentru gestionarea temperaturii. Uleiul disipează căldura generată de miez și înfășurări, menținând temperatura izolației în limite acceptabile.

Un alt factor care afectează durata de viață a unui transformator cu scufundare în ulei este starea uleiului în sine. Uleiul se poate contamina cu umiditate și oxigen în timp. Umiditatea reduce rezistența dielectrică a uleiului și accelerează îmbătrânirea izolației din hârtie. Oxigenul face ca uleiul să se oxideze, formând acizi și nămol care pot degrada și mai mult izolația. Testarea regulată a uleiului este esențială pentru a monitoriza starea uleiului. Filtrarea și procesarea uleiului pot elimina umezeala și contaminanții, restabilind proprietățile uleiului și prelungind durata de viață a transformatorului. În multe cazuri, uleiul poate fi înlocuit în întregime, restabilind transformatorul la starea aproape nouă.

Pe lângă ulei și izolație, celelalte componente ale transformatorului pot fi, de asemenea, întreținute sau înlocuite pentru a prelungi durata de viață a acestuia. De exemplu, bucșele, sistemul de răcire și comutatorul pot fi toate înlocuite sau recondiționate. Această modularitate permite prelungirea semnificativă a duratei de viață a transformatorului dincolo de durata de viață a componentelor sale individuale. La Lugao, proiectăm transformatorul nostru immers în ulei având în vedere menținerea. Transformatoarele noastre oferă acces ușor la componentele critice și la interfețele standard pentru piesele de schimb. Acest lucru asigură că clienții noștri își pot menține transformatoarele în funcțiune timp de zeci de ani.

5. Care sunt avantajele economice ale transformatoarelor immerse în ulei?

În timp ce costul inițial al unui transformator cu scufundare în ulei este mai mare decât cel al unui transformator de tip uscat, transformatorul cu scufundare în ulei oferă avantaje economice semnificative pe durata de viață. Avantajele economice principale sunt: ​​pierderi de operare mai mici, capacitate mai mare de suprasarcină, durată de viață mai lungă și costuri de întreținere mai mici. Acești factori contribuie la reducerea costului total de proprietate (TCO) pentru transformatorul cu scufundare în ulei pe durata de viață de 30-40 de ani.

Pierderile de funcționare ale unui transformator sunt suma pierderilor în gol (pierderile miezului) și a pierderilor de sarcină (pierderile de cupru). Pierderile fără sarcină sunt constante și depind de materialul și designul miezului. Pierderile de sarcină variază în funcție de pătratul curentului de sarcină. Costul acestor pierderi pe durata de viață a transformatorului poate fi substanțial, mai ales în zonele cu prețuri mari la energie electrică. Transformatoarele cu scufundare în ulei au de obicei pierderi de miez mai mici decât transformatoarele de tip uscat datorită eficienței superioare de răcire, permițând un design mai compact și mai eficient al miezului.

Capacitatea mai mare de suprasarcină a unui transformator cu scufundare în ulei este un alt avantaj economic semnificativ. Într-o rețea, sarcina este rareori constantă. Există perioade de vârf și perioade de cerere scăzută. Un transformator cu scufundare în ulei poate face față supraîncărcărilor pe termen scurt, permițând utilității să amâne investițiile în noi capacități. Capacitatea de suprasarcină permite, de asemenea, să funcționeze transformatorul la un factor mediu de sarcină mai mare, reducând nevoia de transformatoare suplimentare.

Durata de viață lungă a unui transformator cu scufundare în ulei este un avantaj economic major. Costul înlocuirii unui transformator este substanțial, inclusiv costul noului transformator, costul instalării și costul perioadei de nefuncționare. Prin prelungirea duratei de viață, utilitatea poate amâna aceste costuri.

Următorul tabel oferă un rezumat al avantajelor economice ale transformatorului cu scufundare în ulei în comparație cu un transformator de tip uscat:

Transformatorul cu scufundare în ulei oferă cea mai bună valoare economică pentru rețelele electrice la scară de utilitate. Pierderile de operare mai mici, capacitatea de suprasarcină mai mare și durata de viață mai lungă compensează cu mult costul inițial mai mare. La Lugao, ne angajăm să oferim clienților noștri transformatoare cu scufundare în ulei care oferă cea mai bună valoare economică, combinând performanța ridicată cu fiabilitatea pe termen lung.

6. Întrebări frecvente (FAQ)

Întrebarea 1: Care este durata de viață tipică a unui transformator cu scufundare în ulei?

Răspuns: Un transformator immers în ulei bine proiectat și întreținut corespunzător poate avea o durată de viață de 30 până la 40 de ani și, în unele cazuri, chiar mai lungă. Durata de viață este determinată în primul rând de starea izolației din hârtie și a uleiului izolator. Întreținerea regulată, inclusiv testarea uleiului și filtrarea, poate prelungi semnificativ durata de viață a transformatorului. La Lugao Power Co.,Ltd., proiectăm transformatorul nostru immers în ulei pentru fiabilitate pe termen lung, cu construcție robustă și materiale de înaltă calitate.

Întrebarea 2: Cum se compară un transformator cu scufundare în ulei cu un transformator de tip uscat în ceea ce privește siguranța la incendiu?

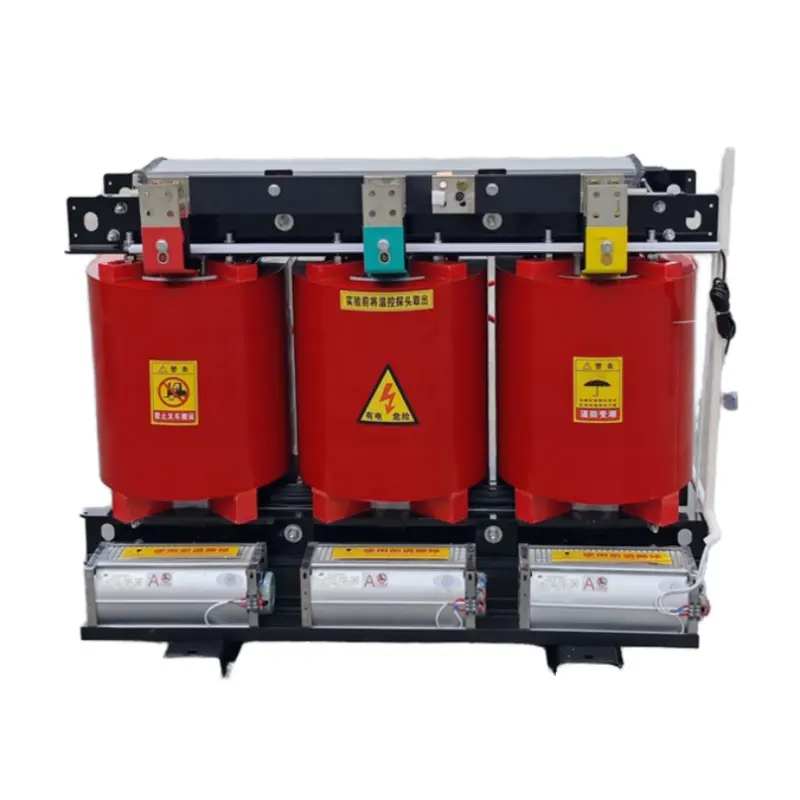

Răspuns: Transformatoarele cu scufundare în ulei conțin un lichid inflamabil (ulei), care prezintă pericol de incendiu. Transformatoarele de tip uscat sunt considerate mai sigure din punct de vedere al riscului de incendiu deoarece sunt construite cu materiale neinflamabile. Cu toate acestea, riscul de incendiu al unui transformator cu scufundare în ulei poate fi atenuat prin caracteristici de proiectare, cum ar fi pereții de incendiu, sistemele de stingere a incendiilor și utilizarea de fluide mai puțin inflamabile (cum ar fi esterii sintetici). Multe utilități aleg transformatoarele cu scufundare în ulei pentru performanța și fiabilitatea lor superioară, acceptând riscul de incendiu mai mare în schimbul beneficiilor și implementează măsuri de siguranță adecvate. Alegerea dintre cele două tipuri depinde de aplicația specifică și de cerințele de siguranță ale site-ului.

Întrebarea 3: Care este scopul uleiului dintr-un transformator cu scufundare în ulei?

Răspuns: Uleiul dintr-un transformator cu scufundare în ulei are două funcții esențiale: asigură izolarea electrică între înfășurări și rezervor și acționează ca lichid de răcire. Rigiditatea dielectrică ridicată a uleiului previne defectarea electrică, iar conductivitatea sa termică îi permite să absoarbă căldura din miez și înfășurări și să o transfere pe pereții rezervorului. Uleiul oferă, de asemenea, un mediu curat, inert pentru înfășurări, protejându-le de umiditate și oxigen. Starea uleiului este critică pentru performanța și longevitatea transformatorului.

Întrebarea 4: Ce este analiza gazelor dizolvate (DGA) și de ce este importantă?

Răspuns: Analiza gazelor dizolvate (DGA) este o tehnică de diagnosticare utilizată pentru a evalua starea unui transformator cu scufundare în ulei. Uleiul conține gaze dizolvate care sunt generate de diferite tipuri de defecte în interiorul transformatorului. Analizând compoziția și concentrația acestor gaze, este posibil să se identifice tipul și gravitatea unei defecțiuni. DGA este un instrument esențial pentru prevenirea defecțiunilor și prelungirea duratei de viață a transformatorului. Se recomandă ca DGA să fie efectuată la intervale regulate, de obicei anual sau bianual.

Întrebarea 5: Care sunt considerentele de mediu pentru transformatoarele cu scufundare în ulei?

Răspuns: Principala preocupare de mediu cu transformatoarele cu scufundare în ulei este potențialul de scurgeri de petrol, care pot contamina solul și apa. Pentru a atenua acest risc, transformatoarele sunt echipate cu sisteme de izolare, cum ar fi gropi de colectare a uleiului. În plus, există o tendință în creștere spre utilizarea fluidelor izolatoare biodegradabile și mai puțin inflamabile, cum ar fi esterii sintetici, care au un impact mai mic asupra mediului. Eliminarea uleiului uzat de transformator trebuie gestionată conform reglementărilor de mediu. La Lugao Power Co.,Ltd., ne angajăm în producția responsabilă cu mediul înconjurător și oferim transformatoare cu fluide esterice sintetice și design robust și rezistent la scurgeri.

7. Concluzie

Transformatorul cu scufundare în ulei este calul de lucru incontestabil al rețelei electrice la scară de utilitate. Fiabilitatea sa superioară, managementul termic eficient, durata de viață lungă și economia favorabilă îl fac alegerea preferată pentru utilitățile din întreaga lume. Uleiul asigură izolație electrică și răcire esențială, permițând transformatorului să funcționeze eficient și fiabil în cele mai solicitante condiții. Capacitatea de a monitoriza starea transformatorului prin testarea uleiului și de a menține transformatorul pe durata lungă de viață îl face un activ de încredere. În timp ce alte tehnologii, cum ar fi transformatoarele de tip uscat, există, transformatorul cu scufundare în ulei rămâne tehnologia dominantă pentru aplicații de înaltă tensiune și putere mare. Bilanțul dovedit de performanță al transformatorului, combinat cu capacitatea sa de a fi întreținut și recondiționat, asigură că va continua să fie coloana vertebrală a rețelei de energie pentru deceniile următoare.

La Lugao Power Co., Ltd., producem transformatoare de înaltă calitate cu scufundare în ulei de peste două decenii. Transformatoarele noastre sunt proiectate pentru a îndeplini cele mai înalte standarde de performanță, fiabilitate și eficiență. Ne angajăm să oferim clienților noștri cele mai bune produse și servicii posibile și vă invităm să ne contactați pentru a afla mai multe despre soluțiile noastre de transformatoare immerse în ulei.

Contactați Lugao Power Co.,Ltd. astăzipentru a afla mai multe despre soluțiile noastre de transformatoare cu scufundare în ulei pentru aplicațiile dvs. de rețea electrică la scară de utilitate.
