Aparatură de înaltă tensiune cu interblocare KYN de tip central cu cinci prevenire

Aparatul de înaltă tensiune cu interblocare cu cinci prevenire de tip KYN Center este un aparat de comutație de înaltă tensiune complet asamblat, închis cu metal, de tip extras, utilizat în principal în sistemele de alimentare cu curent alternativ trifazic de 3,6 kV până la 12 kV. Este proiectat pentru configurații cu bare colectoare simple sau bare colectoare duble cu aplicații de alimentare de ramificație.

Ce este acest echipament?

Acest echipament este un dulap de distribuție a energiei de înaltă tensiune care găzduiește întrerupătoare, deconectatoare, întrerupătoare de împământare, transformatoare de curent, transformatoare de tensiune și relee de protecție. Caracteristica sa definitorie este mecanismul de „interblocare cu cinci prevenire”, care previne fizic:

1. Închidere cu întrerupătorul de împământare închis

2. Deschiderea capacului frontal cu întrerupătorul închis

3. Introducerea sau scoaterea întreruptorului când întrerupătorul este închis

4. Acționarea comutatorului de împământare când este sub tensiune

5. Închiderea întreruptorului fără putere de control

Ce face?

Acesta primește în siguranță energie electrică de la un transformator sau o linie de intrare și o distribuie către surse de ieșire, cum ar fi motoare, transformatoare, bănci de condensatoare sau substații secundare. Echipamentul de comutare de înaltă tensiune de tip KYN Center, cu interblocare cu cinci prevenire, este coloana vertebrală a rețelelor industriale și de utilități de medie tensiune.

Defalcarea codului de model:

● KYN – K: placat metalic Y: tip extras N: interior

● Tip central – Configurație modulară întrerupător central

● Interblocare cu cinci prevenire – Protecție împotriva erorilor mecanice și electrice

● Aparatură de înaltă tensiune – nominală până la 12kV

Parametru de produs (specificație)

Caracteristica și aplicația produsului

1. Siguranță ridicată – Interblocare cu cinci prevenire

Aparatul de înaltă tensiune cu interblocare cu cinci prevenire de tip KYN Center prezintă interblocări mecanice obligatorii între întrerupător, contacte de izolare, întrerupător de împământare și panouri frontale. Acest lucru elimină riscul de eroare a operatorului – cauza #1 a incidentelor cu arcul electric.

2. Construcție modulară compactă

Căruciorul întrerupător degajabil alunecă lin pe șine cu trei poziții distincte: operare, testare/izolat și retras. Acest lucru permite întreținerea fără deconectarea întregii bare colectoare - un avantaj critic pentru centrele de date și spitale.

3. Monitorizare și control inteligent

IED-urile (relee) inteligente opționale oferă:

● Monitorizare în timp real a curentului, tensiunii și puterii

● Protecție la supracurent, defecțiune la pământ și direcție

● Comunicare RS485/Modbus sau IEC 61850

● Deschidere/închidere de la distanță prin SCADA

● Senzorii standard de temperatură și umiditate din interiorul compartimentului întrerupător previn condensul.

4. Fiabilitate mecanică ridicată

● Durată de viață a mecanismului întrerupător: 30.000 de operații (fără întreținere)

● Contacte auxiliare: aliaj argint-nichel pentru peste 10.000 de operații electrice

● Contacte primare de deconectare: cupru placat cu argint cu presiune arc

Domenii de aplicare

Detalii de producție

1. Fabricarea carcasei

● Oțel laminat la rece de 2,0 mm (acoperit cu zinc) sau oțel inoxidabil de 1,5 mm

● Decupat cu laser și curbat CNC pentru precizie

● Cadru sudat cu acoperire cu pulbere rezistentă la coroziune (standard RAL 7035)

2. Mecanism de interblocare cu cinci prevenire

● Plăci cu came din oțel și tije de blocare (fără piese din plastic)

● Testat pentru 10.000 de cicluri de interblocare fără defecțiuni

● Include interblocare cu cheie pentru panouri de intrare/ieșire și de legătură

3. Cărucior de rupere

● Șasiu extras cu blocare în trei poziții

● Deconectari primare cu auto-aliniere

● Fișă secundară cu 16–32 circuite de comandă

4. Sistem de bare colectoare

● Cupru E-Cu de înaltă conductivitate (grad ETP)

● Imbinari placate cu argint cu saibe Belleville

● Termocontractabil izolat pentru izolarea fazelor

5. Compartiment pentru cabluri

● Spațiu generos pentru cabluri de până la 4×240 mm² pe fază

● Suport de prindere cablu detașabil

● Prevedere pentru CT cu secvență zero

6. Testarea în fabrică

● Test de rezistență 100% dielectric

● Test de funcționare mecanică (minimum 50 de cicluri)

● Măsurarea descărcării parțiale (≤5pC la 1,2× tensiune nominală)

● Măsurarea rezistenței de contact (micro-ohmmetru)

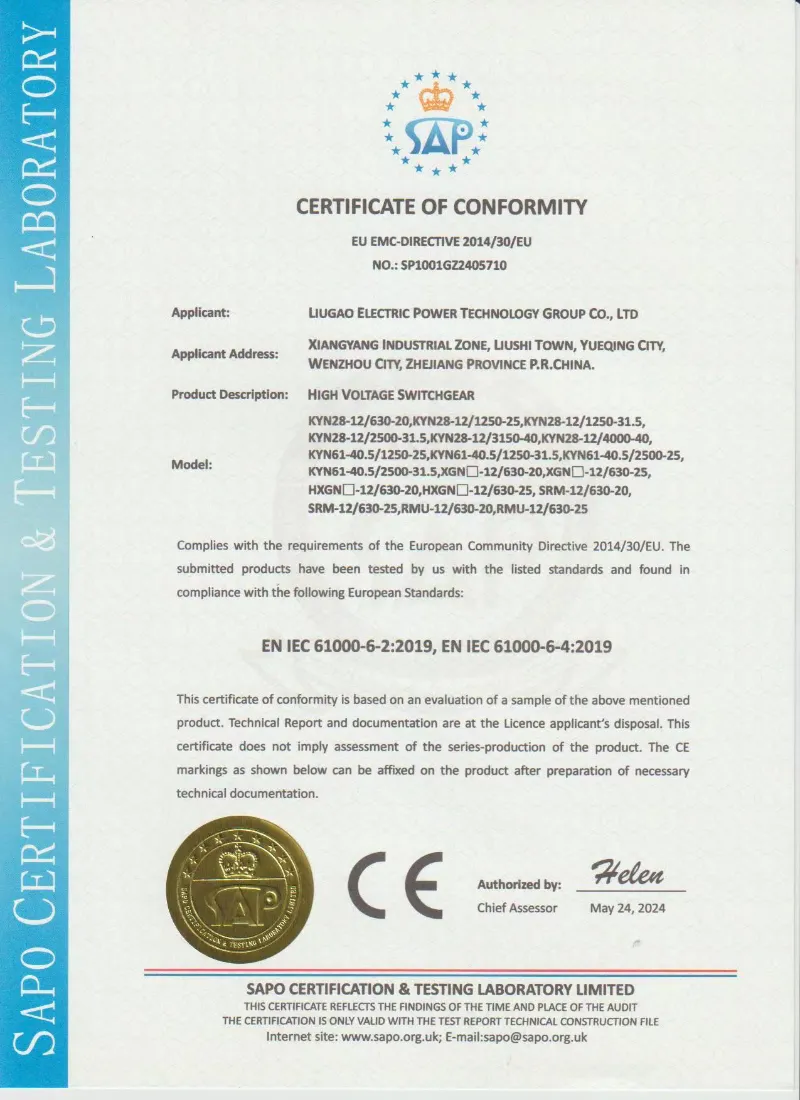

7. Certificare și asigurare a calității

● Testat de tip în conformitate cu GB/T 3906, IEC 62271-200 și DL/T 404

● Testat cu arc intern (IAC AFLR 40kA/1s)

● Producție certificată ISO 9001:2015

● Raport de testare de rutină inclus cu fiecare panou

De ce să alegeți Lugao Power Co., Ltd. față de concurenți?

Întrebări frecvente ale clienților

Î1: Poate fi utilizat acest aparat de comutație de înaltă tensiune cu blocare cu cinci prevenire de tip KYN Center pentru sisteme de 24 kV?

R: Nu, standardul KYN este evaluat până la 12kV. Pentru 24kV, oferim varianta KYN28-24 cu spațiu de izolare crescut. Vă rugăm să specificați tensiunea sistemului dumneavoastră atunci când solicitați o ofertă.

Î2: Furnizați întrerupătorul de circuit în vid ca parte a aparatului de comutare KYN placat cu metal?

R: Da, fiecare panou vine complet asamblat cu un întrerupător de circuit în vid testat în fabrică (tip VS1). De asemenea, oferim alternative compatibile, cum ar fi ABB VD4, Siemens 3AH sau Schneider HVX, dacă se preferă.

Î5: Puteți furniza o gamă completă de aparate de comutare, inclusiv panouri de intrare, contorizare, alimentare și condensatoare, toate ca aparate de comutație cu închidere metalică KYN?

A: Absolut. Proiectăm și fabricăm linii complete cu toate compartimentele auxiliare necesare, conexiuni de bare colectoare și interblocare între panouri. Doar trimite diagrama ta cu o singură linie.

Î6: Ce documentație furnizați?

R: Pentru fiecare aparat de comutare KYN, oferim: desen de aranjament general, schema de cablare, lista de materiale, raport de testare, manual de instrucțiuni și matrice de interblocare - toate în engleză (sau în limba dvs. locală).

Î7: Câmpul de blocare cu cinci prevenire este reglabil?

R: Nu – și acest lucru este intenționat. Sistemul de blocare este setat din fabrică și sigilat pentru a preveni manipularea. Cu toate acestea, oferim desene mecanice clare, astfel încât echipa dumneavoastră să înțeleagă logica. Dacă aveți nevoie de modificări, contactați departamentul nostru de inginerie.

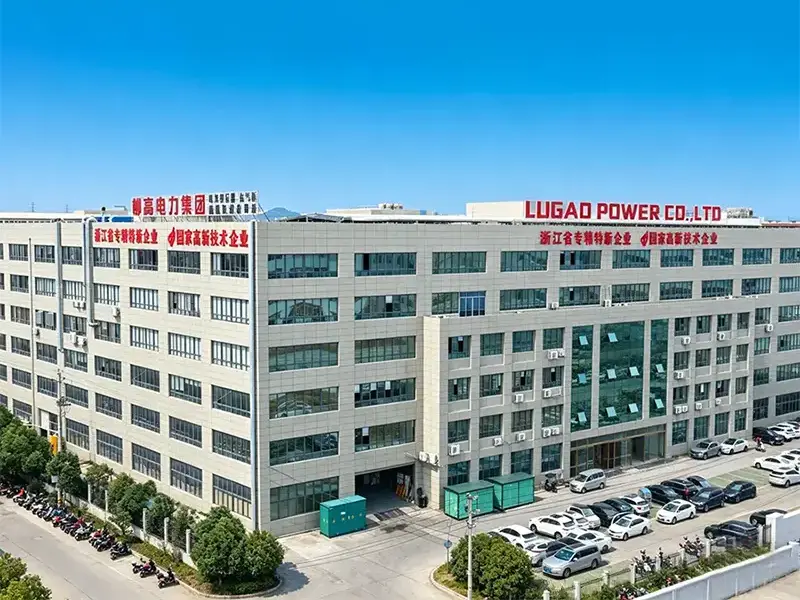

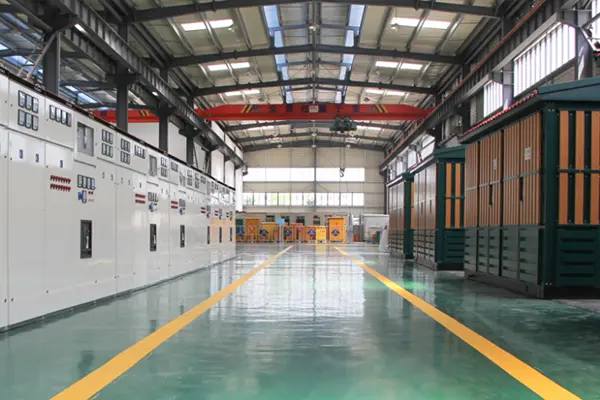

Capacitatea de producție

Lugao Power Co., Ltd.produce KYN Center Type Five-Prevention Interlocking High Voltage Switchgear într-o unitate de producție modernă echipată cu echipamente avansate de fabricație, asamblare și testare de înaltă tensiune. Fiecarepanou de comutareeste produs în conformitate cu un sistem strict de management al calității ISO 9001, asigurând o calitate consecventă, performanță de încredere și conformitate deplină cu standardele internaționale.
