Aparatură de comutație închisă din metal de înaltă tensiune AC fixă

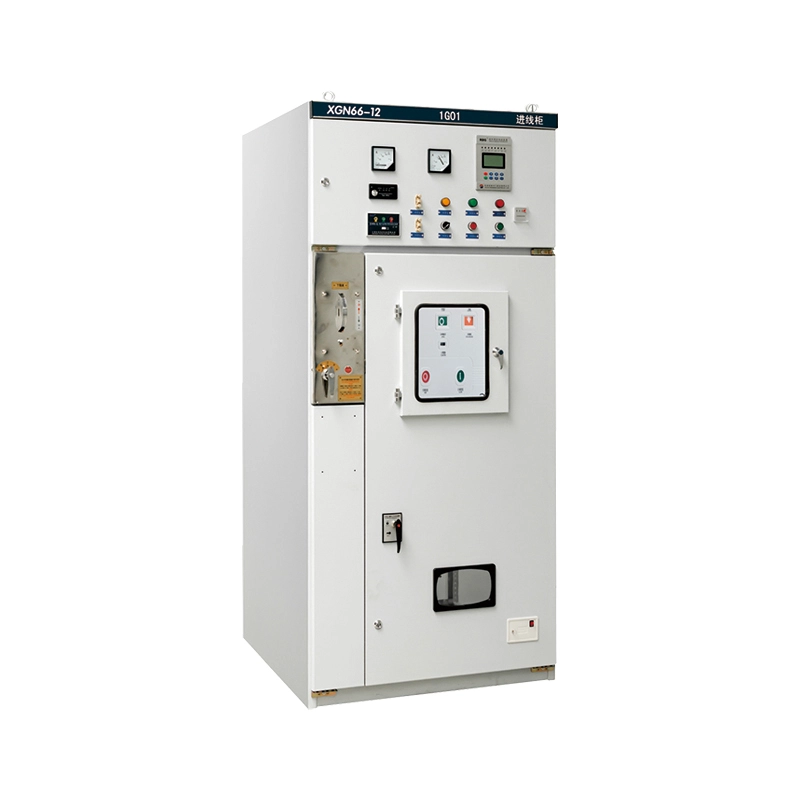

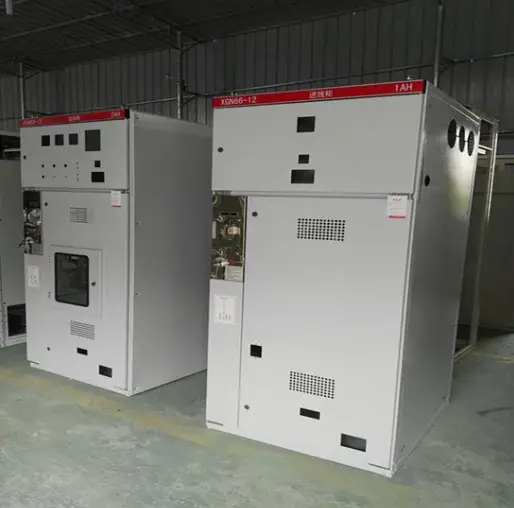

Aparatul de comutație cu carcasă metalică în curent alternativ fix de înaltă tensiune (model: XGN66-12) este un set complet de aparate de comutație de interior, izolat cu aer. Este proiectat pentru sisteme de alimentare trifazate AC 50/60Hz care funcționează la tensiuni nominale de 3,6 kV, 7,2 kV și 12 kV.

Spre deosebire de variantele desenabile, acest aparat de comutare cu inchis metalic de curent alternativ fix utilizează un întrerupător de circuit în vid montat fix și un sistem de izolare structurat. Această filozofie de proiectare simplifică conexiunile circuitului principal, îmbunătățește stabilitatea mecanică și oferă o soluție rentabilă, fără a compromite siguranța. Carcasa este fabricată din plăci de oțel laminate la rece de înaltă rezistență, sudate și șuruburi pentru a forma o structură robustă care rezistă la deformare în timpul transportului și funcționării. Acesta servește ca interfață critică pentru primirea energiei electrice din rețea și distribuirea acesteia către transformatoare, motoare și alte sarcini de înaltă tensiune, oferind funcții integrate de control, contorizare și protecție într-o amprentă unică și compactă.

Caracteristica și aplicația produsului

Caracteristici cheie (stil întrebări și răspunsuri)

Î: Ce face ca designul „fix” al acestei aparate de comutare cu inchis metalic de înaltă tensiune AC fixă ​​să fie mai bun decât tipurile retractabile?

R: Simplitate și putere. Deoarece componentele principale sunt fixe, conexiunile circuitului primar sunt mai robuste și mai puțin predispuse la problemele de uzură prin contact asociate cu mutarea cărucioarelor de mână. Acest design permite un volum mai mic al dulapului (aproape 50% mai mic decât modelele tradiționale), făcându-l perfect pentru substații interioare cu spațiu limitat. De asemenea, oferă, în general, un cost inițial de achiziție mai mic, menținând în același timp un mecanism de interblocare „de tip „five-proof” pentru a preveni funcționarea greșită.

Î: Cum asigură Lugao Power siguranța personalului de operare?

R: Siguranța este încorporată în mecanică. Theaparatura de comutareeste echipat cu un sistem de blocare mecanică obligatorie între întrerupătorul principal, separator și ușile dulapului. Aparatul de comutare cu inchis metalic fix de înaltă tensiune de curent alternativ prezintă un punct de rupere vizibil (întrerupător de izolare), permițând operatorilor să confirme vizual că alimentarea este oprită înainte de întreținere, respectând standardele globale de siguranță electrică. În plus, componente precum deconectatorul GN30-12 sunt complet închise pentru a preveni expunerea la arcul electric.

Î: În ce medii poate fi utilizat acest produs?

R: Acest produs este conceput pentru medii industriale dure. Funcționează fiabil la temperaturi cuprinse între -25°C și +40°C și altitudini de până la 1000m (personalizat pentru altitudini mai mari). Este utilizat pe scară largă în:

1. Centrale electrice și substații: Ca unitate principală de intrare/ieșire.

2. Întreprinderi industriale și miniere: Pentru controlul mașinilor grele și a transformatoarelor.

3. Clădiri înalte: Pentru încăperile de distribuție a energiei electrice din subsoluri sau etaje tehnice.

4. Energie regenerabilă: Ca punct de sincronizare pentru fermele eoliene sau solare.

Î: Acest aparat de comutație cu carcasă metalică fixă ​​de înaltă tensiune AC acceptă întreținerea ușoară?

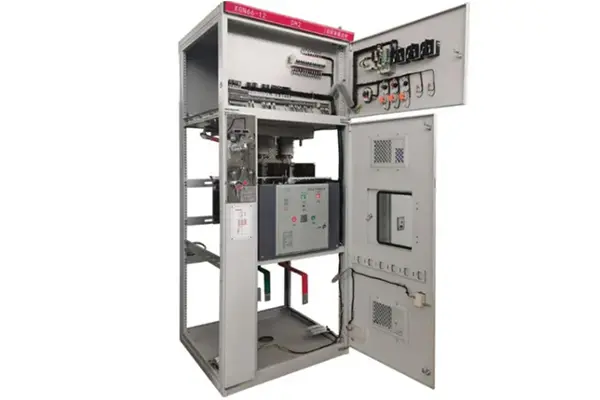

A: Absolut. În ciuda faptului că este „fixat”, întreținerea este simplă. Panoul frontal permite accesul facil la compartimentul întreruptorului, iar camera barelor colectoare este izolată în partea de sus. Înlocuirea siguranței (în combinațiile de siguranțe) este simplă și sigură.

Detalii de producție și asigurare a calității

Măiestrie tehnică

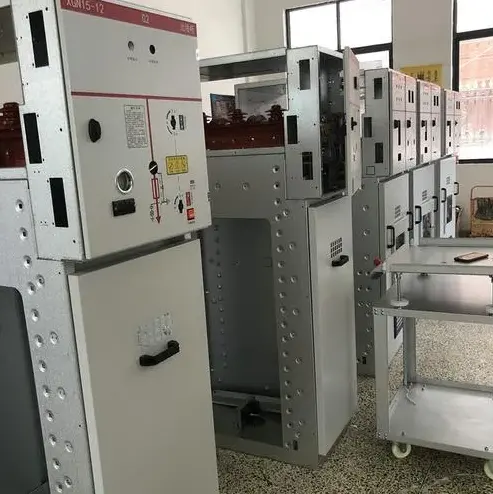

● Fabricare avansată: carcasa metalică este prelucrată folosind mașini CNC de stantare, îndoit și forfecare, asigurând precizie ridicată și interschimbabilitate. Cadrul este asamblat cu șuruburi de înaltă rezistență, eliminând deformarea prin sudare.

● Performanța izolației: Sistemul folosește aer ca mediu izolator primar. Cu toate acestea, prin spațierea optimă a fazelor de bare colectoare și utilizarea izolatoarelor cu curgere mare, aparatul de comutare cu incintă metalică fixă ​​de înaltă tensiune trece cu ușurință testul de tensiune de rezistență la frecvența de alimentare de 42 kV.

● Mecanism de interblocare: utilizăm un sistem de interblocare fiabil cu „cinci prevenire”:

1. Împiedică închiderea întreruptorului dacă întrerupătorul de împământare este închis.

2. Împiedică închiderea întrerupătorului de împământare dacă întrerupătorul este închis.

3. Împiedică deschiderea panourilor față/spate dacă întrerupătorul este sub tensiune.

Certificari

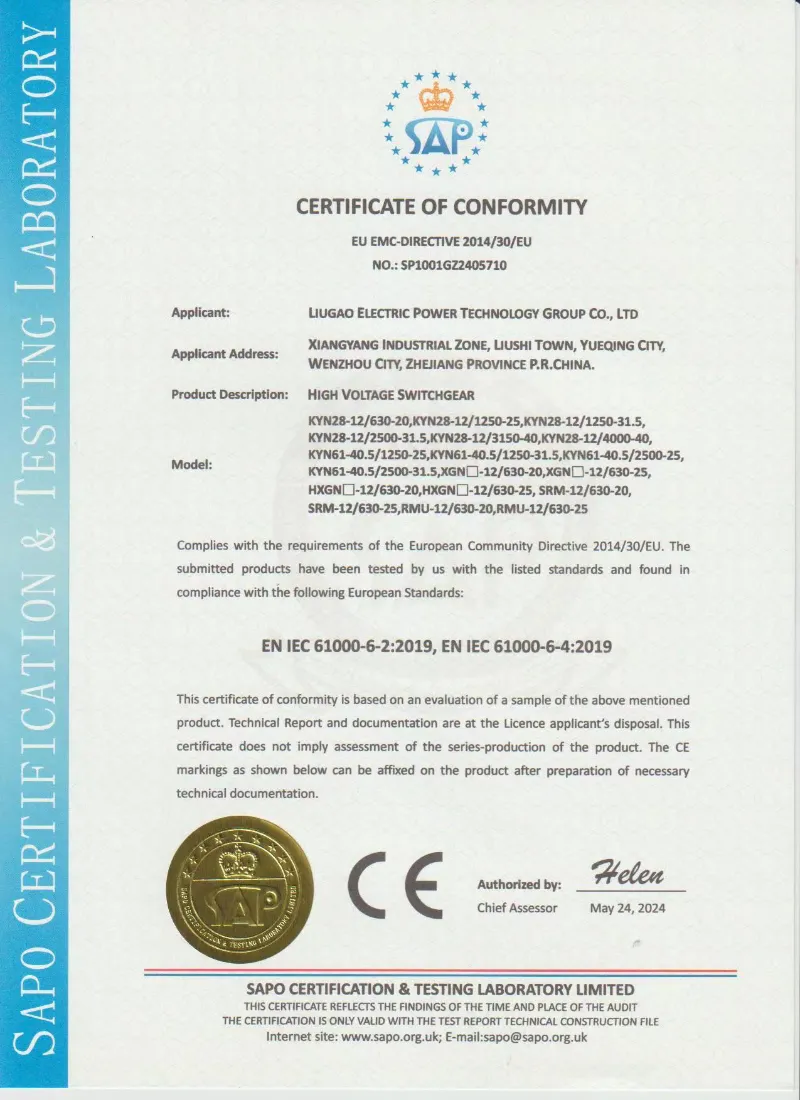

● Lugao Power Co., Ltd.aderă la liniile directoare internaționale stricte. Seria noastră XGN66-12 este complet testată de tip și este în conformitate cu IEC 62271-200 (aparatură de comandă și de comandă cu carcasă metalică AC). De asemenea, deținem certificări ISO 9001 pentru unitatea noastră de producție, asigurând o calitate constantă.

Parametru de produs (specificație)

Selectarea evaluării corecte este critică. Pentru un transformator de 1000 kVA la 12 kV, vă recomandăm un curent nominal de 630 A cu o capacitate de rezistență de scurtă durată de 25 kA pentru a gestiona eficient curenții potențiali de defect. Consultați inginerii noștri pentru calcule specifice sarcinii.

De ce să alegeți Lugao Power Co., Ltd.?

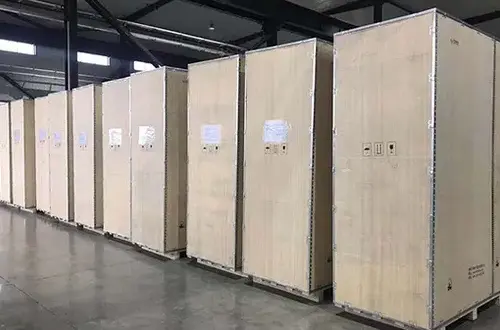

Expertiza dovedita de export:Cu peste 500 de unități desfășurate cu succes în Filipine, Vietnam, Arabia Saudită și Nigeria în ultimii 5 ani, soluțiile noastre de ambalare (inclusiv lăzi din oțel armat și folie anti-coroziune VCI) sunt testate în luptă pentru transportul maritim pe distanțe lungi și depozitarea în port umed.

Personalizare reală:Dincolo de potrivirea culorilor RAL, oferim rapoarte personalizate CT/VT și configurații de contacte auxiliare pentru a se potrivi schemelor de relee de protecție existente (compatibil ABB/Siemens/Schneider).

Lanț de aprovizionare agil:Folosind ecosistemul nostru local de componente, garantăm un termen de livrare de 15-20 de zile, semnificativ mai rapid decât omologii europeni, fără a sacrifica calitatea componentelor cheie (întrerupătoarele cu vid VS1/ZN63).

Răspuns post-vânzare

Linia fierbinte:Răspuns la întrebări tehnice în termen de 2 ore (24/7).

Logistica pieselor de schimb:Piesele de schimb critice sunt expediate prin DHL/FedEx în 48 de ore.

Documentație digitală:Oferim diagrame de cablare, SLD-uri și manuale de operare complete în limba engleză printr-o legătură cloud înainte de plecarea navei, permițând echipei dvs. de pe site să se pregătească în avans.
