De ce controlul descărcării parțiale este critic în stația de transformare de tip cutie?

Într-o stație de transformare compactă de tip cutie instalată într-o zonă rezidențială, în apropierea compartimentului de înaltă tensiune se poate auzi uneori un pocnit slab. Majoritatea trecătorilor nu ar observa acest lucru. Dar pentru un inginer de întreținere instruit, acel sunet este un avertisment: descărcare parțială. Descărcarea parțială este o descărcare electrică localizată care nu realizează complet puntea izolației dintre conductori. Este un simptom al degradării izolației și, dacă este lăsat necontrolat, va eroda treptat izolația până când apare o defecțiune completă. Într-ostatie de transformare tip cutie, în cazul în care echipamentul este închis într-o carcasă compactă, etanșă, descărcarea parțială este deosebit de periculoasă. Spațiul închis îngreunează inspectarea, iar consecințele unei defecțiuni sunt grave: incendiu, explozie și întrerupere de curent pentru cartiere întregi.

Acest articol va explica de ce controlul descărcării parțiale este critic în stațiile de transformare de tip cutie. Vom examina cauzele descărcării parțiale, condițiile care fac stațiile de tip cutie deosebit de vulnerabile, metodele utilizate pentru detectarea și monitorizarea descărcării parțiale și practicile de proiectare și fabricație care o împiedică. Vom furniza, de asemenea, specificații detaliate pentru produsele noastre pentru substația de transformare tip cutie din fabrica noastră laLugao Power Co.,Ltd.,evidențiind caracteristicile care asigură performanțe de izolare fiabile. Indiferent dacă sunteți un inginer de utilități, un manager de instalație sau un specialist în achiziții, acest articol vă va oferi cunoștințele tehnice de care aveți nevoie pentru a înțelege și a aborda provocarea descărcării parțiale în mediile de stații compacte.

Cuprins

• 1. Ce este descărcarea parțială și de ce apare?
• 2. De ce sunt stațiile de transformare tip cutie deosebit de vulnerabile?
• 3. Care sunt consecințele descărcării parțiale necontrolate?
• 4. Cum este detectată și monitorizată descărcarea parțială?
• 5. Ce practici de proiectare și producție previn descărcarea parțială?
• 6. Care sunt specificațiile cheie pentru stația noastră de transformare tip cutie?
• 7. Întrebări frecvente (FAQ)
• 8. Concluzie

1. Ce este descărcarea parțială și de ce apare?

Descărcarea parțială este o descărcare electrică localizată care are loc într-un sistem de izolație, dar nu completează golul dintre doi conductori. Este o defalcare parțială a izolației, care apare într-un punct de slăbiciune. Descărcarea este de obicei o mică scânteie sau o serie de scântei care apar într-un gol, o fisură sau de-a lungul unei suprafețe din izolație. Descărcările parțiale pot apărea în izolația solidă, în izolația lichidă sau în izolația cu gaz. Este un simptom al unui defect sau al unei concentrații de tensiuni în sistemul de izolație. Descărcarea în sine nu provoacă imediat o defecțiune, dar generează căldură, subproduse chimice și eroziune mecanică care degradează treptat izolația. În timp, izolația slăbește până la punctul în care apare o defecțiune completă.

Cauzele descărcărilor parțiale pot fi grupate în trei categorii: defecte ale materialului izolator, defecte în procesul de fabricație și defecte care se dezvoltă în timpul funcționării. Defecte ale materialului de izolație includ goluri, contaminanți și inconsecvențe în proprietățile dielectrice. Defectele procesului de fabricație includ impregnarea slabă, întărirea incompletă și deteriorarea în timpul asamblarii. Defectele care se dezvoltă în timpul funcționării includ îmbătrânirea termică, stresul mecanic și pătrunderea umidității. Într-o stație de transformare de tip cutie pot apărea toate cele trei categorii de defecte. Designul compact, carcasa etanșă și solicitarea electrică mare într-un spațiu mic creează condiții care sunt favorabile descărcării parțiale. Tabelul de mai jos rezumă cauzele comune ale descărcării parțiale și condițiile care o favorizează.

La Lugao Power Co.,Ltd., înțelegem cauzele descărcării parțiale și proiectăm produsele noastre pentru stația de transformare tip cutie pentru a minimiza riscul. Folosim materiale de izolare de înaltă calitate, urmăm procese riguroase de fabricație și testăm fiecare unitate pentru descărcare parțială înainte de a părăsi fabrica noastră.

2. De ce sunt stațiile de transformare tip cutie deosebit de vulnerabile?

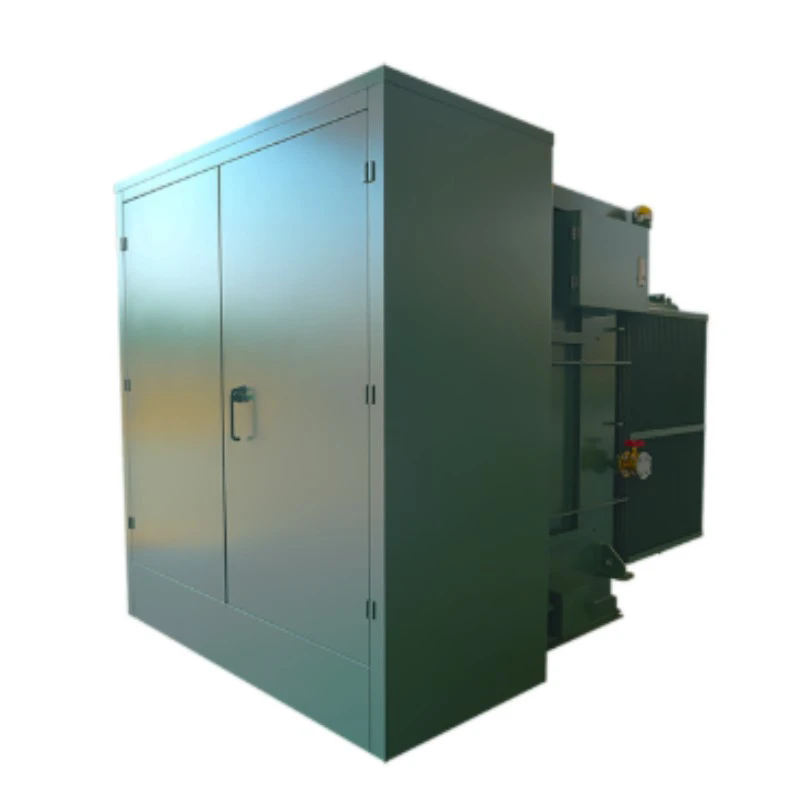

Stațiile de transformare tip cutie sunt unități compacte, prefabricate, care găzduiesc un transformator, un aparat de comutare de înaltă tensiune, echipamente de distribuție de joasă tensiune și sisteme de control într-o singură carcasă. Sunt utilizate pe scară largă în zone rezidențiale, dezvoltări comerciale și parcuri industriale, deoarece sunt compacte, ușor de instalat și discrete din punct de vedere estetic. Cu toate acestea, designul lor compact și construcția etanșă creează provocări specifice pentru controlul descărcării parțiale. Prima provocare este stresul electric ridicat. Într-o stație compactă, distanțele dintre conductori și părțile împământate sunt reduse, ceea ce crește puterea câmpului electric. O intensitate mai mare a câmpului electric crește probabilitatea de descărcare parțială, în special în punctele de discontinuitate geometrică, cum ar fi marginile ascuțite, colțurile și proeminențele. A doua provocare este mediul restrâns. Carcasa etanșă captează căldura și umiditatea, ceea ce poate accelera îmbătrânirea izolației și poate promova descărcarea parțială. A treia provocare este dificultatea inspecției și întreținerii. Deoarece echipamentul este închis, este dificil să inspectați vizual izolația pentru semne de degradare. Aceasta înseamnă că descărcarea parțială poate rămâne nedetectată pentru perioade lungi, ceea ce duce la defecțiuni neașteptate.

Tabelul de mai jos rezumă vulnerabilitățile specifice ale stațiilor de transformare de tip cutie în comparație cu stațiile convenționale în aer liber.

La fabrica noastră, abordăm aceste vulnerabilități printr-un design atent. Folosim o distribuție optimizată a câmpului electric, un management termic eficient și un control robust al umidității pentru a minimiza riscul de descărcare parțială. De asemenea, integrăm sisteme de monitorizare a descărcărilor parțiale în stațiile noastre pentru a furniza o avertizare timpurie privind degradarea izolației.

3. Care sunt consecințele descărcării parțiale necontrolate?

Consecințele descărcării parțiale necontrolate într-o stație de transformare de tip cutie pot fi grave. Descărcarea parțială este un fenomen progresiv. Începe ca o descărcare mică, localizată și erodează treptat izolația. Eroziunea creează o cale conductivă care duce în cele din urmă la o defalcare completă, cunoscută sub numele de flashover. O explozie într-o stație de transformare poate provoca o explozie, un incendiu și o pierdere totală a echipamentului. Consecințele se extind dincolo de substația în sine. O defecțiune poate cauza o întrerupere a curentului pentru întreaga zonă deservită de substație, afectând casele, întreprinderile și infrastructura critică. Costul reparației sau al înlocuirii poate fi substanțial, iar costul pierderii veniturilor și al productivității poate fi și mai mare. Tabelul de mai jos rezumă evoluția descărcării parțiale și consecințele în fiecare etapă.

La Lugao Power Co.,Ltd., luăm în serios amenințarea descărcării parțiale. Produsele noastre de substație de transformare tip cutie sunt proiectate și testate pentru a minimiza riscul de descărcare parțială și pentru a oferi performanțe fiabile pe întreaga durată de viață. Oferim, de asemenea, sisteme de monitorizare a descărcării parțiale care oferă avertizare timpurie asupra degradării izolației, permițând programarea întreținerii înainte de apariția unei defecțiuni.

4. Cum este detectată și monitorizată descărcarea parțială?

Descărcările parțiale pot fi detectate folosind o varietate de metode, fiecare cu propriile avantaje și limitări. Cele mai comune metode sunt detecția electrică, detecția acustică și detecția chimică. Detectarea electrică măsoară impulsurile de curent de înaltă frecvență care sunt generate de descărcarea parțială. Această metodă este foarte sensibilă și poate detecta descărcări foarte mici. Este de obicei folosit pentru monitorizarea online, unde senzorii sunt instalați permanent pe echipament. Detectarea acustică folosește senzori cu ultrasunete pentru a detecta undele sonore generate de descărcarea parțială. Această metodă este utilă pentru localizarea sursei deversarii. Detectarea chimică analizează produsele secundare ale descărcării parțiale, cum ar fi ozonul sau oxizii de azot, în gazul din jurul echipamentului. Această metodă este mai puțin sensibilă, dar poate oferi o indicație simplă a activității de descărcare. Tabelul de mai jos compară diferitele metode de detectare.

În fabrica noastră, folosim metode de detectare electrică pentru a testa produsele noastre din stația de transformare tip cutie în timpul producției. De asemenea, oferim sisteme de monitorizare online opționale care pot fi integrate în substație pentru a asigura monitorizarea continuă a descărcărilor parțiale. Aceste sisteme folosesc senzori HFCT pentru a detecta activitatea de descărcare și pentru a furniza o alarmă dacă nivelul depășește un prag prestabilit. Acest lucru permite operatorului să ia măsuri corective înainte de apariția unei defecțiuni.

5. Ce practici de proiectare și producție previn descărcarea parțială?

Prevenirea descărcării parțiale într-o stație de transformare de tip cutie necesită o combinație de proiectare atentă, materiale de înaltă calitate și procese de producție riguroase. Proiectarea trebuie să asigure că câmpul electric este distribuit uniform și că nu există puncte de stres ridicat. Acest lucru se realizează prin utilizarea conductoarelor rotunjite, evitând muchiile ascuțite și menținând distanțe adecvate. Materialele de izolație trebuie să fie lipsite de goluri și contaminanți. Procesul de fabricație trebuie să asigure că izolația este impregnată și întărită corespunzător. Tabelul de mai jos rezumă practicile cheie de proiectare și fabricație care împiedică descărcarea parțială.

La fabrica noastră, implementăm toate aceste practici în producția produselor noastre pentru substația de transformare tip cutie. Utilizăm turnare în vid pentru componentele noastre epoxidice pentru a elimina golurile și a asigura o structură de izolație omogenă. Controlăm umiditatea din zona noastră de producție pentru a preveni blocarea umezelii în izolație. Și testăm fiecare substație pentru descărcare parțială înainte de a părăsi fabrica noastră. Testarea noastră este efectuată în conformitate cu IEC 62271-200 și cu alte standarde relevante și oferim rapoarte de testare pentru fiecare unitate.

6. Care sunt specificațiile cheie pentru stația noastră de transformare tip cutie?

Următorul tabel oferă specificațiile cheie pentru produsele noastre pentru substația de transformare de tip cutie. Aceste specificații sunt concepute pentru a asigura performanță fiabilă și risc minim de descărcare parțială în cele mai solicitante aplicații.

La Lugao Power Co., Ltd., producem produse pentru stații de transformare tip cutie pentru a îndeplini aceste specificații și multe altele. Putem personaliza substația pentru a se potrivi cerințelor specifice ale proiectului, inclusiv tensiuni speciale, niveluri speciale de protecție și sisteme speciale de monitorizare. Fabrica noastră are expertiza și echipamentele necesare pentru a produce substații de înaltă calitate pentru cele mai solicitante aplicații.

7. Întrebări frecvente (FAQ)

Întrebarea 1: Care este nivelul acceptabil de descărcare parțială pentru o stație de transformare tip cutie?

Răspuns: Nivelul acceptabil de descărcare parțială depinde de clasa de tensiune și de standardele aplicabile. Pentru o stație de tip cutie de 12 kV, cerința tipică este mai mică de 5 pC la 1,1 ori tensiunea nominală. Pentru tensiuni mai mari, cerința poate fi mai mică de 10 pc. La Lugao Power Co.,Ltd., substațiile noastre sunt testate pentru a îndeplini sau depăși aceste cerințe și oferim rapoarte de testare cu fiecare unitate.

Întrebarea 2: Cât de des ar trebui efectuată testarea de descărcare parțială?

Răspuns: Testarea de descărcare parțială trebuie efectuată în timpul producției, în timpul punerii în funcțiune și periodic în timpul funcționării. Pentru monitorizarea online, monitorizarea continuă este recomandată pentru substațiile critice. Pentru testarea periodică, recomandăm un test anual pentru majoritatea aplicațiilor. Frecvența poate fi crescută pentru substațiile mai vechi sau pentru cele cu un istoric de probleme de descărcare parțială.

Întrebarea 3: Ce cauzează descărcarea parțială într-o stație de transformare tip cutie?

Răspuns: Descărcarea parțială este cauzată de defecte ale sistemului de izolație, cum ar fi goluri, contaminanți sau deteriorări. Aceste defecte pot fi introduse în timpul producției sau se pot dezvolta în timpul funcționării din cauza îmbătrânirii termice, a solicitărilor mecanice sau a pătrunderii umidității. Designul compact și carcasa etanșă a unei stații de tip cutie pot crește riscul de descărcare parțială prin creșterea tensiunii electrice și prin captarea umidității.

Întrebarea 4: Se poate repara descărcarea parțială sau trebuie înlocuită substația?

Răspuns: În unele cazuri, descărcarea parțială poate fi reparată prin înlocuirea componentei izolației afectate. Cu toate acestea, dacă descărcarea a cauzat o degradare semnificativă, este posibil să fie necesară înlocuirea întregii stații. Cea mai bună abordare este de a detecta descărcarea parțială devreme, înainte de apariția unor daune semnificative, și de a lua măsuri corective. La fabrica noastră, oferim servicii de reparații și înlocuire pentru produsele noastre de substație de transformare tip cutie.

Întrebarea 5: Care este diferența dintre descărcarea parțială și descărcarea corona?

Răspuns: Descărcarea parțială și descărcarea corona sunt fenomene înrudite. Descărcarea corona este un tip de descărcare parțială care are loc la suprafața unui conductor într-un gaz sau lichid. Se caracterizează printr-o strălucire vizibilă și un șuierat. Descărcarea parțială este un termen mai larg care include descărcarea corona, precum și descărcarea care are loc în goluri sau de-a lungul suprafețelor din izolația solidă. În contextul unei stații de transformare de tip cutie, descărcarea parțială este termenul mai relevant, deoarece include descărcarea în izolația solidă, care este preocuparea principală.

8. Concluzie

Controlul descărcării parțiale este critic în stațiile de transformare de tip cutie, deoarece designul compact și carcasa etanșă creează condiții care sunt favorabile degradării izolației. Descărcarea parțială necontrolată poate duce la o defecțiune completă, provocând incendiu, explozie și întreruperi de curent. Prevenirea descărcării parțiale necesită o combinație de design atent, materiale de înaltă calitate și procese de producție riguroase. De asemenea, necesită o detectare și monitorizare eficace pentru a identifica semnele timpurii de degradare și pentru a lua măsuri corective înainte de apariția unei defecțiuni. La Lugao Power Co., Ltd., fabrica noastră se angajează să producă produse pentru stații de transformare tip cutie care îndeplinesc cele mai înalte standarde de fiabilitate a izolației. Folosim izolație epoxidică turnată în vid, design optimizat de câmp electric și teste riguroase de descărcare parțială pentru a ne asigura că substațiile noastre oferă performanțe fiabile pe întreaga durată de viață.

Fie că proiectați o nouă substație, actualizați una existentă sau căutați un partener de încredere pentru următorul dvs. proiect, vă invităm să contactați echipa noastră tehnică pentru a discuta cerințele dumneavoastră. Putem furniza specificații detaliate ale produsului, rapoarte de testare a descărcării parțiale și suport pentru aplicații. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru proiectele de distribuție a energiei electrice în întreaga lume.

Contactați Lugao Power Co.,Ltd. astăzipentru a discuta despre cerințele dumneavoastră pentru stația de transformare tip cutie și pentru a descoperi cum produsele noastre pot asigura o funcționare fiabilă, fără descărcare parțială, pentru sistemul dumneavoastră de distribuție a energiei electrice.
