Ce face ca transformatoarele de tip uscat să fie ideale pentru certificările pentru clădiri ecologice?

În cursa pentru obținerea certificării LEED Platinum sau Green Mark, dezvoltatorii de clădiri examinează fiecare componentă a infrastructurii electrice. Sistemele de iluminat, HVAC și energie regenerabilă primesc cea mai mare atenție. Dar o componentă adesea trecută cu vederea este transformatorul. Un transformator convențional umplut cu ulei conține sute de litri de fluid dielectric inflamabil, necesită sisteme de izolare pentru prevenirea scurgerilor și contribuie la amprenta totală de carbon a clădirii prin pierderi fără sarcină. OTransformator de tip uscat,dimpotrivă, elimină în totalitate aceste datorii. Folosește aer și izolație solidă în loc de ulei, elimină riscul de incendiu și contaminare a mediului și poate fi proiectat pentru a atinge cele mai înalte clase de eficiență energetică.

Întrebarea de ce transformatoarele de tip uscat sunt ideale pentru certificările de clădiri ecologice nu este doar despre bifarea unei casete. Este vorba despre o aliniere fundamentală între caracteristicile de funcționare ale transformatorului și criteriile de certificare pe care programele de construcție ecologică le evaluează. LEED, de exemplu, acordă puncte pentru siguranța la incendiu, calitatea mediului interior, performanța energetică și inovația în design. Un transformator de tip uscat contribuie la toate aceste categorii, de multe ori fără costul suplimentar al boltelor rezistente la foc sau al sistemelor de reținere a uleiului pe care le necesită unitățile umplute cu ulei. LaLugao Power Co.,Ltd., fabrica noastră a furnizat transformatoare de tip uscat pentru proiecte de construcții ecologice din Asia și Orientul Mijlociu și am documentat creditele de certificare specifice pe care produsele noastre le ajută să le obțină. Acest articol va examina factorii tehnici și de reglementare care fac din transformatoarele de tip uscat alegerea preferată pentru construcția durabilă.

Cuprins

• 1. Avantajul siguranței la incendiu: de ce contează fără ulei pentru clădirile verzi
• 2. Eficiență energetică: metrica de certificare care determină selecția transformatorului
• 3. Respectarea mediului: eliminarea riscului de scurgere și a materialelor periculoase
• 4. Eficiența spațiului și flexibilitatea instalării în interior
• 5. Reducerea întreținerii: beneficiul ascuns al durabilității
• 6. Întrebări frecvente (FAQ)
• 7. Concluzie

1. Avantajul siguranței la incendiu: de ce contează fără ulei pentru clădirile verzi

Beneficiul cel mai imediat și măsurabil al unui transformator de tip uscat pentru certificarea clădirilor ecologice este siguranța la incendiu. Transformatoarele umplute cu ulei conțin sute de litri de ulei mineral inflamabil. În cazul unei defecțiuni interne, acest ulei se poate aprinde, creând un incendiu extrem de greu de stins. Codurile de construcții din majoritatea jurisdicțiilor recunosc acest risc și necesită ca transformatoarele umplute cu ulei instalate în interior să fie găzduite în bolți rezistente la incendiu cu sisteme complexe de stingere a incendiilor. Un transformator de tip uscat elimină în totalitate această cerință. Nu conține lichid inflamabil. Sistemul său de izolație, în mod obișnuit rășină epoxidice turnată, se autostinge și nu emite gaze toxice chiar și atunci când este expus la căldură extremă.

Impactul asupra certificării este direct. LEED și alte sisteme de evaluare a clădirilor ecologice acordă puncte pentru siguranța la incendiu și pentru reducerea utilizării materialelor periculoase. Un transformator de tip uscat care este certificat pentru Clasa de incendiu F1 (cea mai înaltă clasificare de siguranță la incendiu conform IEC 60076-11) oferă dovezi documentate că infrastructura electrică a clădirii este proiectată pentru a minimiza riscul de incendiu. Această documentație poate fi depusă ca parte a cererii de certificare. Mai mult, eliminarea boltei antifoc elimina un cost semnificativ de constructie. Un proiect de modernizare a spitalului din 2021 din Statele Unite a economisit 480.000 USD în cheltuieli de ignifugare prin instalarea transformatoarelor de tip uscat direct în aripile de îngrijire a pacienților în loc de unități umplute cu ulei într-un seif separat.

Tabelul de mai jos rezumă comparația privind siguranța la incendiu între transformatoarele tip uscat și umplute cu ulei pentru aplicații pentru clădiri ecologice.

La Lugao, transformatoarele noastre de tip uscat sunt testate și certificate pentru Clasa de incendiu F1, cel mai strict standard de siguranță la incendiu din IEC 60076-11. Această certificare nu este doar o etichetă; este rezultatul unor teste riguroase care includ expunerea la flacără deschisă și măsurarea toxicității fumului. Pentru proiectele de construcții care doresc certificarea LEED Gold sau Platinum, certificarea F1 asigură conformitatea documentată cu cerințele prealabile de siguranță la incendiu pe care le solicită programele de construcție ecologică.

2. Eficiență energetică: metrica de certificare care determină selecția transformatorului

Eficiența energetică este cea mai ponderată categorie din majoritatea programelor de certificare a clădirilor verzi. LEED acordă până la 18 puncte pentru performanța energetică optimizată. Transformatorul, care funcționează continuu și consumă energie chiar și atunci când clădirea este goală, este o componentă critică în profilul energetic general al clădirii. Un transformator de tip uscat poate fi proiectat pentru a atinge cele mai înalte clase de eficiență, minimizând atât pierderile fără sarcină (energia consumată atunci când transformatorul este alimentat, dar nu furnizează o sarcină), cât și pierderile de sarcină (energia pierdută sub formă de căldură la alimentarea unei sarcini).

Eficiența unui transformator este măsurată prin clasa sa de eficiență energetică. Cea mai înaltă clasă, adesea desemnată ca Nivel 1 sau IE3, reprezintă cea mai bună tehnologie disponibilă. Un transformator de tip uscat din această clasă poate obține pierderi fără sarcină care sunt cu 60-80% mai mici decât transformatoarele convenționale. Pentru un transformator de 2.500 kVA, economiile anuale de energie pot depăși 20.000 kWh, traducându-se într-o reducere de carbon de aproximativ 15 tone pe an. Această reducere contribuie direct la evaluarea performanței energetice a clădirii și la obiectivele sale de reducere a amprentei de carbon.

Următorul tabel oferă date tipice de eficiență pentru un transformator de tip uscat în cea mai înaltă clasă de eficiență în comparație cu un transformator standard.

În fabrica noastră, proiectăm transformatoarele noastre de tip uscat utilizând materiale de bază avansate, inclusiv oțel siliconic de înaltă permeabilitate și aliaj amorf. Miezurile de aliaj amorf, în special, oferă o reducere dramatică a pierderilor fără sarcină, deoarece structura atomică a materialului nu are limitele cristaline care generează pierderi de histerezis în oțelul convențional. Pentru proiectele de construcții ecologice în care transformatorul va funcționa la factori de sarcină scăzuti pentru perioade îndelungate, cum ar fi clădirile de birouri sau centrele de date, un transformator de tip uscat din aliaj amorf poate oferi cea mai bună performanță energetică posibilă. Această performanță se traduce direct în credite de energie LEED și costuri de operare mai mici pentru proprietarul clădirii.

3. Respectarea mediului: eliminarea riscului de scurgere și a materialelor periculoase

Impactul asupra mediului al unui transformator este determinat nu numai de consumul său de energie, ci și de materialele pe care le conține și de riscurile pe care le prezintă pe parcursul duratei de viață. Transformatoarele umplute cu ulei conțin fluid dielectric care se poate scurge sau se poate vărsa, contaminând solul și apele subterane. În unitățile mai vechi, acest fluid poate conține bifenili policlorurați (PCB), care sunt clasificați ca deșeuri periculoase. Chiar și uleiul mineral modern prezintă un risc pentru mediu dacă este eliberat. Un transformator de tip uscat elimină în totalitate acest risc. Nu conține dielectric lichid. Izolația sa este din rășină epoxidică solidă, iar răcirea sa este asigurată de aerul ambiant.

Pentru certificarea clădirilor ecologice, eliminarea materialelor periculoase este un avantaj semnificativ. LEED și alte sisteme de rating acordă puncte pentru reducerea utilizării materialelor periculoase și pentru prevenirea poluării. Un transformator de tip uscat contribuie la aceste credite în mai multe moduri. În primul rând, elimină necesitatea sistemelor de reținere a uleiului, cum ar fi berme sau bolți de reținere secundare, de care necesită transformatoarele umplute cu ulei. În al doilea rând, elimină riscul de contaminare a solului și a apei din cauza scurgerilor de ulei. În al treilea rând, simplifică procesul de eliminare la sfârșitul vieții, deoarece nu există lichid periculos de gestionat.

Tabelul de mai jos compară impactul asupra mediului al transformatoarelor de tip uscat și umplute cu ulei pe parcursul ciclului de viață.

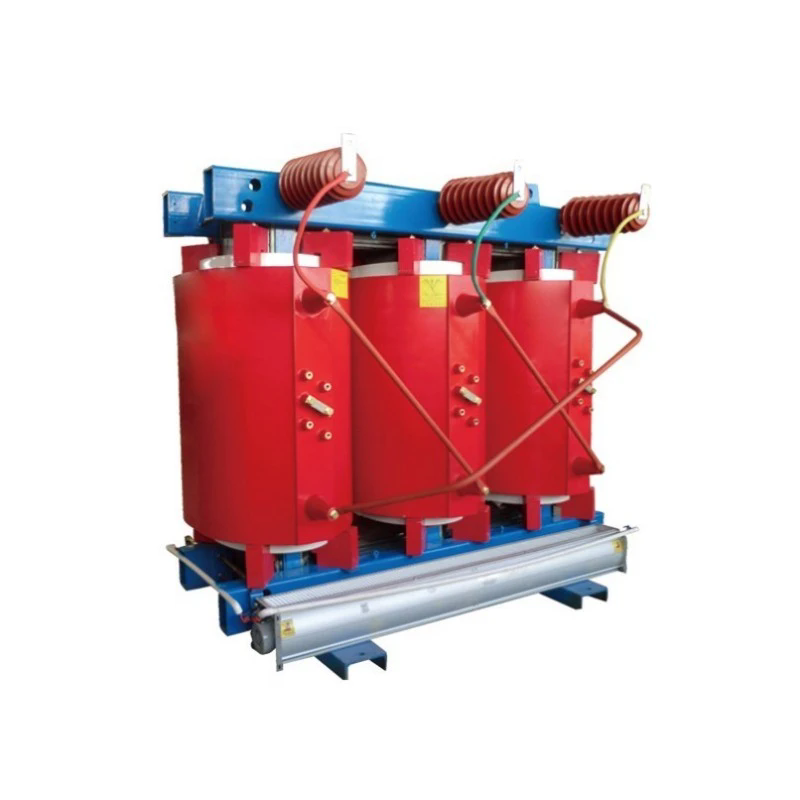

Fabrica noastră de la Lugao Power Co.,Ltd. produce transformatoare de tip uscat cu izolație din rășină epoxidică turnată care nu conține halogen și alte componente toxice. Acest lucru asigură că, chiar și în cazul improbabil al unui incendiu, transformatorul nu eliberează gaze periculoase. Pentru proiectele de construcție în zone sensibile din punct de vedere ecologic, cum ar fi în apropierea surselor de apă sau în zonele protejate, acest profil de mediu este esențial pentru obținerea certificării și pentru îndeplinirea obiectivelor de sustenabilitate ale proiectului.

4. Eficiența spațiului și flexibilitatea instalării în interior

Programele de certificare a clădirilor ecologice recunosc din ce în ce mai mult valoarea utilizării eficiente a spațiului. O clădire care utilizează mai puțin spațiu pentru echipamente mecanice și electrice are mai mult spațiu pentru funcții de generare de venituri sau de servire a ocupanților. Un transformator de tip uscat oferă un avantaj semnificativ în acest domeniu, deoarece nu necesită bolți rezistente la foc, sisteme de reținere a uleiului și zone de degajare pe care le solicită transformatoarele umplute cu ulei. Acest lucru permite instalarea transformatorului mai aproape de centrul de sarcină, reducând lungimile cablurilor și pierderile de cupru asociate.

Economiile de spațiu sunt substanțiale. Un transformator umplut cu ulei necesită o seif dedicată cu pereți rezistenti la foc, un sistem de izolare a scurgerilor și ventilație pentru răcire. Un transformator de tip uscat poate fi instalat direct în camera electrică, adesea într-o carcasă compactă. Într-o clădire comercială înaltă, acest lucru poate elibera sute de metri pătrați de spațiu valoros. Un proiect din 2022 din New York City a instalat opt ​​transformatoare de tip uscat într-o cameră electrică de 12 picioare pe 15 picioare care ar fi necesitat o boltă de 20 de picioare pe 25 de picioare pentru unitățile umplute cu ulei. Economiile de spațiu s-au tradus direct în suprafață suplimentară închiriabilă.

Pentru certificarea clădirilor ecologice, eficiența spațiului a unui transformator de tip uscat contribuie la credite pentru utilizarea optimizată a șantierului și pentru reducerea amprentei totale a clădirii. Posibilitatea de a instala transformatorul în interior, aproape de sarcină, reduce și lungimea cablurilor secundare, ceea ce reduce pierderile de energie și cantitatea de cupru utilizată în instalație. Aceasta este o contribuție subtilă, dar semnificativă, la performanța generală de sustenabilitate a clădirii.

5. Reducerea întreținerii: beneficiul ascuns al durabilității

Unul dintre cele mai neglijate beneficii ale unui transformator de tip uscat pentru certificarea clădirilor ecologice este reducerea cerințelor de întreținere. Un transformator umplut cu ulei necesită prelevare regulată de probe de ulei, testare, filtrare și înlocuire. De asemenea, necesită detectarea și repararea scurgerilor. Aceste activități consumă resurse, generează deșeuri și necesită utilizarea de personal și echipamente specializate. Un transformator de tip uscat elimină aproape toate aceste cerințe. Sistemul său de izolare solidă nu se degradează în același mod ca uleiul și nu necesită testare periodică sau înlocuire.

Reducerea întreținerii are atât beneficii directe, cât și indirecte de durabilitate. În mod direct, reduce consumul de ulei, filtre și alte consumabile. În mod indirect, reduce frecvența deplasărilor vehiculelor de service către clădire, utilizarea substanțelor chimice de curățare și generarea de deșeuri periculoase. Pe un ciclu de viață de 25 de ani, un transformator de tip uscat necesită aproximativ 40% din orele de întreținere ale unei unități umplute cu ulei. Pentru o clădire care urmărește certificarea ecologică, această reducere a activității de întreținere sprijină credite pentru impact operațional redus și pentru managementul durabil al șantierului.

Tabelul de mai jos rezumă comparația de întreținere între transformatoarele de tip uscat și cele umplute cu ulei.

La Lugao Power Co.,Ltd., transformatoarele noastre de tip uscat sunt proiectate pentru funcționare fără întreținere. Izolația din rășină turnată este rezistentă la umiditate, praf și coroziune chimică, iar transformatorul nu necesită întreținere legată de ulei. Pentru proprietarii de clădiri care urmăresc certificarea ecologică, acest lucru se traduce prin costuri de operare mai mici, mai puține întreruperi pentru ocupanții clădirii și o amprentă mai mică asupra mediului pe întreaga durată de viață a transformatorului.

6. Întrebări frecvente (FAQ)

Întrebarea 1: La ce credite LEED specifice contribuie un transformator de tip uscat?

Răspuns: Un transformator de tip uscat poate contribui la mai multe credite LEED, inclusiv cele pentru siguranța la incendiu, utilizarea redusă a materialelor periculoase, performanța energetică optimizată și inovația în proiectare. Contribuția exactă la credit depinde de versiunea LEED specifică și de designul general al proiectului. La Lugao Power Co.,Ltd., oferim documentație care susține cererea de certificare, inclusiv certificate de siguranță la incendiu, rapoarte de testare a eficienței energetice și declarații de compoziție a materialului.

Întrebarea 2: Este un transformator de tip uscat mai scump decât un transformator umplut cu ulei pentru proiecte de construcții ecologice?

Răspuns: Prețul inițial de achiziție al unui transformator de tip uscat este de obicei cu 20-40% mai mare decât o unitate umplută cu ulei de capacitate comparabilă. Cu toate acestea, atunci când se ia în considerare costul total instalat – inclusiv eliminarea seifurilor anti-incendiu, a sistemelor de reținere a uleiului și a echipamentelor de stingere a incendiilor – transformatorul de tip uscat este adesea mai puțin costisitor. O analiză a costurilor ciclului de viață de peste 20 de ani arată că transformatoarele de tip uscat au un cost total de proprietate cu 15-25% mai mic pentru aplicațiile de interior.

Întrebarea 3: Care este capacitatea maximă disponibilă pentru transformatoarele de tip uscat utilizate în clădirile ecologice?

Răspuns: Transformatoarele de tip uscat sunt disponibile în capacități variind de la unități de distribuție mici (30 kVA) până la transformatoare mari de putere (25 MVA sau mai mult). Pentru majoritatea aplicațiilor de clădiri ecologice, capacitățile între 500 kVA și 5.000 kVA sunt tipice. Capacitatea specifică necesară depinde de profilul de sarcină electrică al clădirii. Fabrica noastră poate fabrica unități personalizate pentru a îndeplini cerințele specifice de tensiune și capacitate.

Întrebarea 4: Cum se compară nivelul de zgomot al unui transformator de tip uscat cu o unitate umplută cu ulei?

Răspuns: Un transformator de tip uscat bine proiectat poate atinge niveluri de zgomot de până la 45 dB(A), ceea ce este mai silentios decât un mediu de bibliotecă. Transformatoarele umplute cu ulei produc de obicei niveluri de zgomot mai ridicate din cauza ventilatoarelor de răcire și a sistemului de circulație a uleiului. Pentru proiectele de construcții ecologice în care calitatea mediului interior este o prioritate, zgomotul redus al unui transformator de tip uscat este un avantaj semnificativ.

Întrebarea 5: Un transformator de tip uscat poate fi folosit în aer liber pentru proiecte de construcții ecologice?

Răspuns: Da, un transformator de tip uscat poate fi instalat în aer liber cu o carcasă adecvată (de obicei IP23 sau mai mare) pentru a-l proteja de intemperii și contaminarea mediului. Cu toate acestea, pentru majoritatea proiectelor de construcții ecologice, transformatorul este instalat în interior, unde siguranța la incendiu și beneficiile pentru mediu sunt cele mai pe deplin realizate.

7. Concluzie

Transformatorul de tip uscat nu este doar o componentă electrică; este un activ de durabilitate. Construcția sa fără ulei elimină riscul de incendiu și contaminarea mediului. Eficiența sa energetică ridicată reduce pierderile fără sarcină și emisiile de carbon. Amprenta sa compactă și flexibilitatea de instalare în interior eliberează spațiu valoros în clădire. Iar cerințele sale reduse de întreținere reduc impactul operațional pe parcursul deceniilor de service. Pentru proiectele de construcții care urmăresc certificări LEED, Green Mark sau alte certificări ecologice, aceste caracteristici se traduc direct în credite de certificare și economii operaționale pe termen lung.

La Lugao Power Co., Ltd., fabrica noastră are expertiza în inginerie și capacitatea de producție pentru a furniza transformatoare de tip uscat care îndeplinesc cele mai exigente specificații pentru clădiri ecologice. Oferim documentație completă pentru aplicațiile de certificare, inclusiv certificate de siguranță la incendiu, rapoarte de testare a eficienței energetice și date de analiză a ciclului de viață. Fie că proiectați un nou turn LEED Platinum sau modificați o clădire existentă pentru a-și îmbunătăți performanța de mediu, echipa noastră vă poate ajuta să selectați transformatorul de tip uscat optim pentru proiectul dumneavoastră.

Contactați Lugao Power Co.,Ltd. astăzipentru a discuta cerințele dvs. privind transformatoarele pentru clădiri ecologice și pentru a descoperi cum transformatoarele noastre de tip uscat pot contribui la obiectivele dvs. de certificare.
