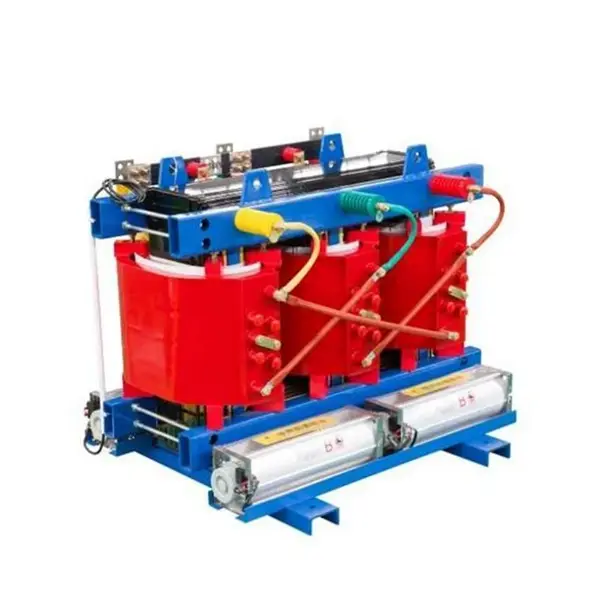

SCB13 800kva Transformator de putere turnat din rasina epoxidica

Ce este acest echipament?

Transformatorul de putere turnat cu rășină epoxidică SCB13-800kVA este un transformator de putere trifazat fabricat folosind un proces de turnare în vid a rășinii epoxidice. Aparține familiei de transformatoare de tip uscat, eficiente din punct de vedere energetic.

Defalcarea codului de model:

● S – Trifazic

● C – Rășină turnată (epoxidice)

● B – Înfăşurare folie de joasă tensiune

● 13 – Cod serie de performanţă, reprezentând nivelul de eficienţă energetică

Ce face?

Funcția de bază a acestui echipament este de a reduce tensiunea înaltă (10kV sau 35kV) la tensiunea joasă (400V/380V), oferind putere sigură și stabilă diferitelor sarcini electrice. Spre deosebire de transformatoarele tradiționale umplute cu ulei, nu utilizează ulei izolator pentru răcire. În schimb, funcționează folosind izolație solidă epoxidică combinată cu răcirea naturală cu aer.

Descriere produs

Transformatorul de putere turnat cu rășină epoxidice SCB13-800kVA este un transformator de înaltă eficiență,transformator trifazat de tip uscatproiectat pentru distribuția modernă a energiei. Dispune de turnare în vid cu rășină epoxidică, înfășurări de folie de joasă tensiune și îndeplinește standardele de eficiență energetică GB 20052-2020 Nivel 2 (se apropie de Nivelul 1). Ideal pentru aplicații care necesită economii de energie, siguranță la incendiu și fiabilitate.

Evaluat la 800 kVA cu un raport de tensiune standard de 10 kV/0,4 kV (personalizat la 6 kV, 20 kV sau 35 kV). Izolația solidă epoxidică fără ulei elimină riscurile de scurgeri, incendiu și explozie, făcând-o potrivită pentru clădiri înalte, metrouri, spitale, centre de date și fabrici chimice.

Performanță electrică cheie: pierdere fără sarcină ≤1090W, pierdere de sarcină (120°C) ≤6260W, impedanță de scurtcircuit 6% (reglabilă 4%-10%), descărcare parțială ≤5pC și zgomot ≤55dB la 1 metru.

Echipat cu un sistem inteligent de control al temperaturii (senzori PT100, pornire/oprire automată a ventilatorului, alarmă de supraîncălzire și declanșare) și comunicare RS485 pentru integrarea sistemului BA. Procesul de turnare VPI asigură o încapsulare rezistentă la umiditate, ignifugă. Miezul folosește oțel siliconic de înaltă permeabilitate cu îmbinări în trepte. Protecție standard IP20 (IP23 opțional).

Cu o durată de viață de 30 de ani și întreținere minimă, SCB13-800kVA este o alegere fiabilă și economică pentru sistemele de distribuție noi sau modernizate.

Aplicarea produsului

Aplicații tipice:

Clădiri înalte, complexe comerciale, spitale, centre de date, stații de metrou, aeroporturi, fabrici chimice, stații de energie regenerabilă și orice locație în care siguranța la incendiu este o cerință critică.

Caracteristica produsului

Eficiență ridicată și economii de energie – costuri de operare mai mici

Pierderile fără sarcină au fost reduse cu 20%-37% comparativ cu seria SCB11; pierderi de sarcină reduse cu 15%-30%

Pierdere tipică în gol de 800 kVA ≤ 1090 W, pierdere de sarcină (la 120 °C) ≤ 6260 W

Îndeplinește standardele GB 20052-2020 Nivel 2 de eficiență energetică; unii parametri ajung la nivelul 1

Calculul beneficiului economic:

Pe baza a 8.000 de ore de funcționare pe an la 0,11 USD/kWh, comparativ cu un transformator SCB11 standard, economiile anuale de energie electrică sunt de aproximativ 2.000 USD-2.700 USD. Diferența de preț se recuperează în aproximativ 3 ani.

Siguranță și fiabilitate – Rezistent la foc și la explozie cu risc zero

Avantajele de bază:

Auto-stingere: Punct de aprindere rășină epoxidică > 300°C; flacăra nu se extinde și se stinge atunci când sursa de căldură este îndepărtată

Design fără ulei: elimină complet riscurile de scurgeri de ulei, incendiu și explozie; nu este nevoie de o groapă de reținere a uleiului

Capacitate mare de rezistență la scurtcircuit: Structura de înaltă rezistență armată cu fibră de sticlă formată prin turnare în vid crește capacitatea de rezistență la scurtcircuit cu mai mult de 30%

Descărcare parțială extrem de scăzută: descărcarea parțială poate fi controlată sub 5pC, încetinind semnificativ îmbătrânirea izolației

Abordarea preocupărilor reale ale clienților:

Î: Când instalați un transformator în subsolul unei clădiri înalte, pe ce se concentrează cel mai mult inspecția la incendiu?

R: Autoritățile de pompieri se concentrează în primul rând pe „riscul de răspândire a incendiului” și „emisiile de fum toxic”. SCB13 nostru folosește turnare cu rășină epoxidică, care este în mod inerent ignifugă și nu produce gaze toxice halogenate atunci când este ars (conform cu GB/T 1094.11-2022). Acesta este un avantaj major pe care transformatoarele umplute cu ulei nu îl pot egala. Multe complexe comerciale și proiecte de spitale din orașele de primul și de al doilea nivel au trecut cu succes examinări stricte de siguranță la incendiu tocmai din cauza acestei caracteristici.

Î: Transformatoarele de tip uscat sunt sensibile la umiditate. Pot lucra în sezonul ploios în regiunile sudice?

R: Transformatoarele convenționale de tip uscat sunt într-adevăr sensibile la umiditate, dar SCB13 nostru utilizează un proces de turnare în vid în care rășina epoxidică încapsulează complet înfășurările, formând un strat de izolație etanș. Miezul și feroneria de prindere sunt supuse unui tratament special anticoroziv, permițând funcționarea normală în medii cu umiditate relativă 100%. Nu este necesar niciun tratament de uscare înainte de repornire după oprire.

Monitorizare inteligentă – Temperatura dintr-o privire

Sistem inteligent de control al temperaturii standard:

Senzori de rezistență din platină PT100 preîncorporați în fiecare înfășurare de fază pentru monitorizarea în timp real a temperaturii

Controlerul afișează ciclic temperaturile înfășurării trifazate – ușor de citit

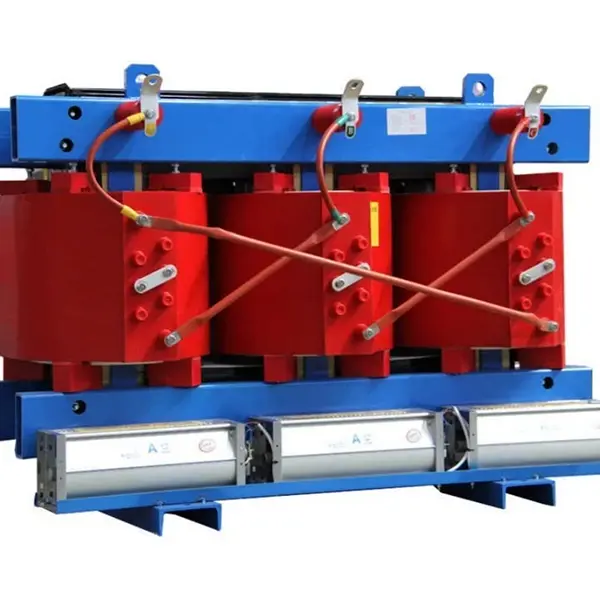

Pornește/oprește automat ventilatoarele de răcire montate în partea de jos (pornește la >100°C, se oprește la <80°C)

Oferă alarmă de supratemperatura (punct de referință reglabil) și protecție împotriva declanșării supratemperaturii

Funcționare cu zgomot redus - silențios și fără perturbări

Date măsurate:

Pentru 800 kVA și mai jos, nivelul de zgomot ≤ 55 dB măsurat la 1 metru de echipament

Tehnologia de îmbinare a miezului cu miez în poală la 45° + plăcuțele de amortizare a vibrațiilor pot reduce și mai mult zgomotul cu 5-8 dB

Capacitate mare de suprasarcină – fiabil atunci când contează cel mai mult

Parametrii capacității de supraîncărcare:

Răcire naturală (AN) – poate funcționa la sarcină 100% continuu

Răcire forțată cu aer (AF) – capacitatea poate fi mărită cu 40-50%

Poate rezista la o sarcină nominală de 150% timp de 2 ore

Scenarii de aplicare:

Perioadele de vârf de cerere de vară, protecția energiei pentru evenimente critice, partajarea temporară a sarcinii atunci când un transformator se defectează – în aceste „momente critice”, capacitatea de suprasarcină a SCB13 asigură continuitatea sursei de alimentare.

Fără întreținere – Fără efort și fără griji

Avantaje întreținere:

Fără ulei – nu este necesară filtrarea periodică a uleiului sau testarea cromatografiei în ulei

Suprafață netedă de înfășurare – praful nu se acumulează ușor

Fără piese în mișcare – rata de defectare extrem de scăzută

Întreținerea zilnică necesită doar verificarea afișajului temperaturii și curățarea conductelor de aer de răcire

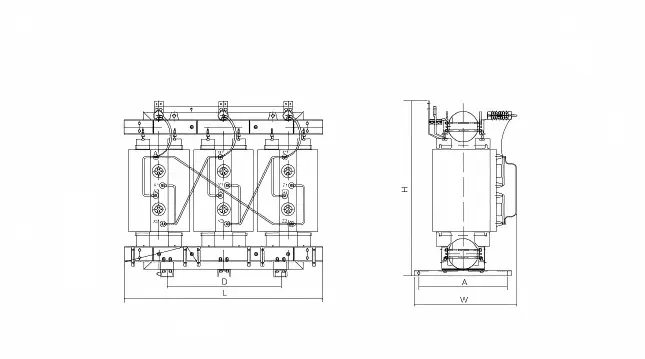

Parametru de produs (specificație)

Angajamentul serviciului post-vânzare

Perioada de garanție: 12 luni de la data expedierii (prelungibile la 36 sau 60 de luni cu un contract de service plătit)

Suport tehnic: Consultanță tehnică gratuită pe viață; calculul sarcinii și optimizarea soluției în faza de selecție

Service pe teren: îndrumări de instalare, asistență la punere în funcțiune, tratarea defecțiunilor (gratuit în timpul garanției, bazat pe costuri după garanție)

Aprovizionare cu piese de schimb: controlere de temperatură, ventilatoare, senzori și alte piese comune păstrate în stoc; livrare a doua zi prin curier
