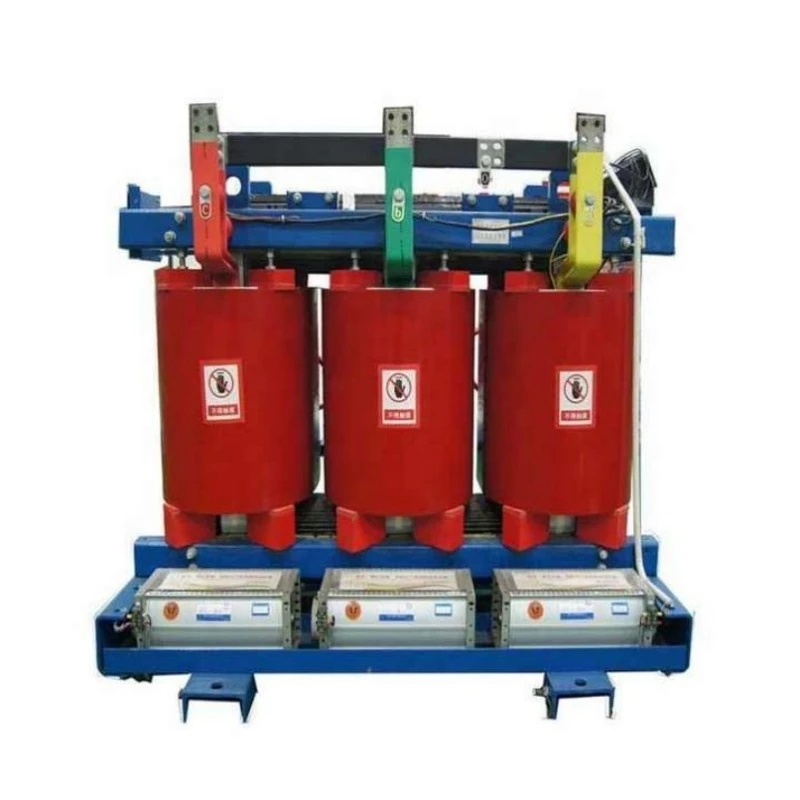

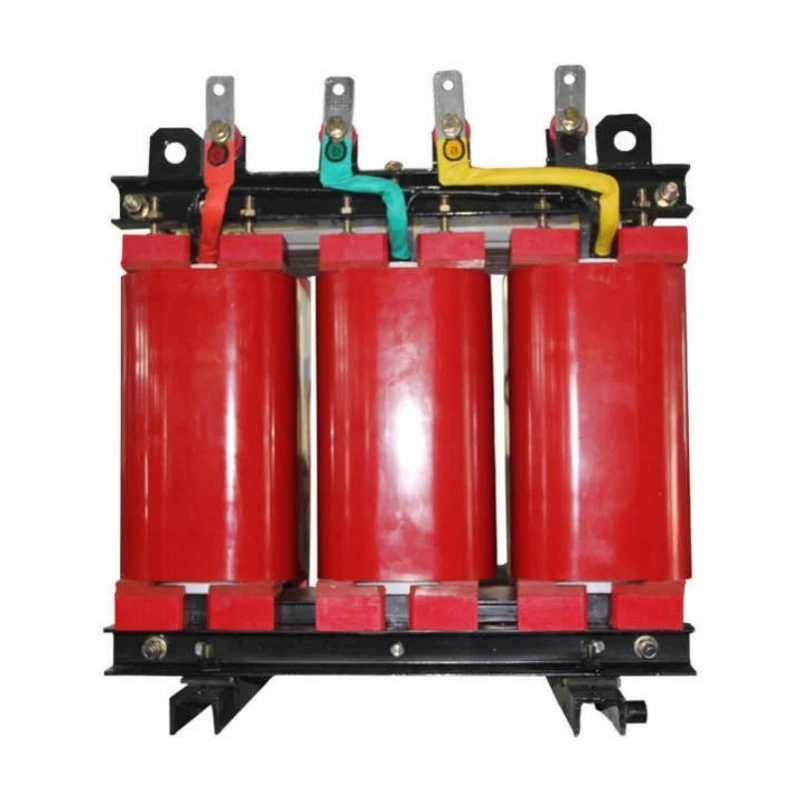

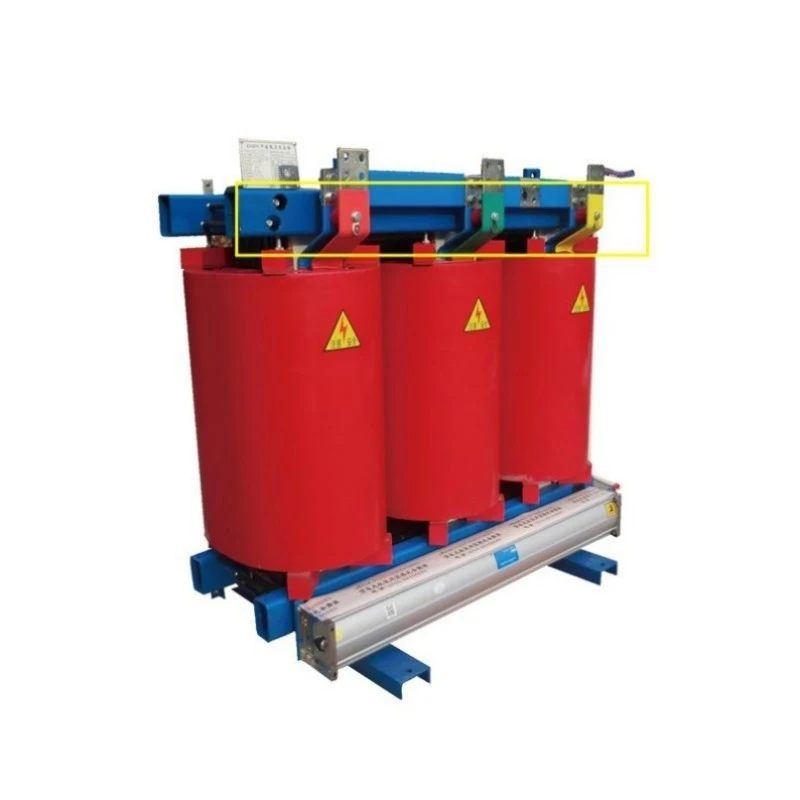

Transformator tip uscat din rășină epoxidică cu răcire cu aer

Ce este?

Transformatorul de tip uscat cu rășină epoxidică cu răcire cu aer este un dispozitiv de conversie a puterii complet fără ulei, în care toate înfășurările de înaltă și joasă tensiune sunt complet încapsulate în rășină epoxidice turnată sub presiune de vid. Spre deosebire de transformatoarele convenționale care se bazează pe ulei mineral sau lichide sintetice pentru izolare și răcire, această unitate folosește doar aer ca mediu de răcire - fie convecție naturală (AN) fie aer forțat opțional (AF). Rășina epoxidică are o funcție triplă: izolație electrică primară, protecție mecanică împotriva umidității și contaminanților și o structură rigidă care rezistă forțelor de scurtcircuit.

Ce face?

Transformarea tensiunii: reduce tensiunea medie (6kV, 10kV, 20kV, 35kV) la tensiunile de utilizare (208V, 400V, 480V, 690V) pentru sarcini industriale, comerciale și rezidențiale. Alternativ, crește tensiunea pentru interconectarea rețelei de energie regenerabilă.

Distribuție de energie în siguranță la incendiu: furnizează energie electrică în interiorul clădirilor, parcări subterane, spitale și centre de date unde transformatoarele umplute cu ulei sunt interzise de codurile de incendiu. Epoxidul cu autostingere (clasament UL 94 V-0) nu va propaga flăcările.

Putere curată pentru sarcini sensibile: asigură izolarea între circuitele primare și secundare, filtrarea armonicilor, suprimând supratensiunile și eliminând buclele de masă care perturbă echipamentele de imagistică medicală, mașinile CNC și instrumentele de laborator.

Funcționare în aer liber și în mediu dur: Cu carcase opționale IP54 sau IP65, transformatorul rezistă la ploaie, zăpadă, furtuni de praf, stropi de sare și temperaturi extreme de la -30°C la +55°C fără degradarea performanței.

În esență, transformatorul de tip uscat din rășină epoxidică cu răcire cu aer este alegerea preferată ori de câte ori siguranța, respectarea mediului și fiabilitatea pe termen lung nu sunt negociabile.

Parametru de produs (specificație)

Caracteristica și aplicația produsului (format întrebări și răspunsuri)

Î1: Ce face izolația din rășină epoxidică superioară modelelor cu înfășurare deschisă?

R: Trei avantaje cheie. În primul rând, imunitatea la umiditate - epoxidul este non-higroscopic. Transformatorul de tip uscat din rășină epoxidică cu răcire cu aer repornește instantaneu după săptămâni de oprire la 100% umiditate, în timp ce unitățile cu bobină deschisă necesită preîncălzire. În al doilea rând, protecția împotriva contaminării - praful conductiv nu poate pătrunde în suprafețele epoxidice solide, eliminând riscurile de urmărire și de erupție. În al treilea rând, rezistența mecanică - înfășurările încapsulate rezistă la forțele de scurtcircuit de până la 25 × curentul nominal fără deformare.

Aplicație: Centre de date — Risc zero de acumulare de praf, funcționare silențioasă sub 55 dB și epoxidice cu auto-stingere îndeplinesc cerințele NFPA 75 pentru încăperile echipamentelor IT.

Î2: Cum funcționează în aer liber fără ulei?

R: Cu carcase IP54/IP65 (oțel inoxidabil, acoperiș de ploaie înclinat, ventilatoare labirint), transformatorul rezistă la ploaie, praf și stropi de sare. Înfășurările epoxidice rezistă la coroziune mai bine decât radiatoarele umplute cu ulei. Pentru siturile de coastă, sunt disponibile 316 carcase din oțel inoxidabil.

Aplicație: Ferme solare și parcuri eoliene — Locațiile îndepărtate, fără personal, beneficiază de zero prelevare de ulei, inspecții zero scurgeri și fără sisteme de stingere a incendiilor. Unitățile funcționează nesupravegheate ani de zile la temperaturi extreme de la -30°C la +55°C.

Î3: Poate face față supratensiunilor și supraîncărcărilor la pornirea motorului?

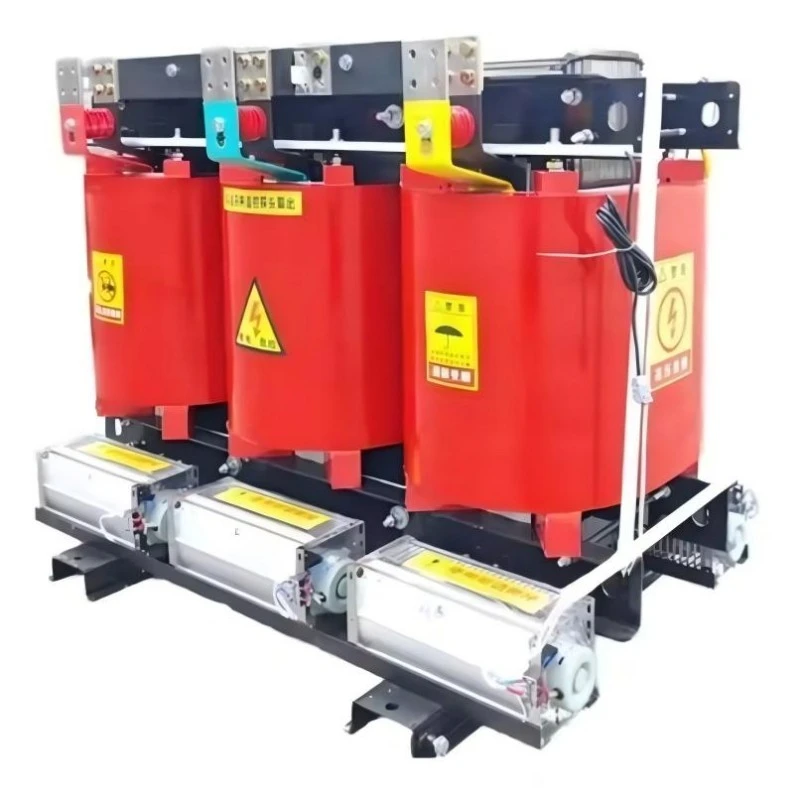

A: Da. Izolația clasa H (180°C) permite suprasarcină continuă de 110% sub răcire naturală (AN) și 130% timp de 30 de minute. Cu opțiunea de aer forțat (AF), capacitatea crește cu 20-25% — ventilatoarele pornesc automat la 80°C. Pentru suprasarcini ciclice severe care depășesc 150%, consultați inginerii noștri.

Aplicație: producție industrială — Liniile de asamblare auto și fabricile de ștanțare se confruntă cu fluctuații severe de sarcină. Impedanța scăzută (4-6%) menține reglarea tensiunii cu ±3%, în timp ce înfășurările epoxidice rezistă la vibrații care ar sparge sudurile radiatoarelor umplute cu ulei.

Î4: Este cu adevărat fără întreținere?

R: Miezul transformatorului nu necesită schimbarea uleiului, nicio testare dielectrică, nicio filtrare, nicio înlocuire a garniturii. Doar trei verificări simple la fiecare 12-24 de luni: curățați jaluzele/ventilatoarele cu aer comprimat, verificați bornele cuplului și inspectați carcasa. Efort anual total: sub două ore de către un electrician calificat.

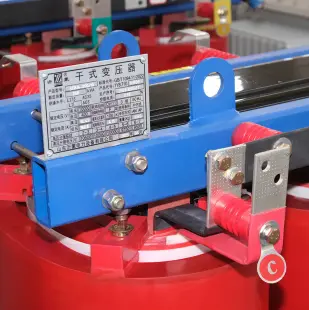

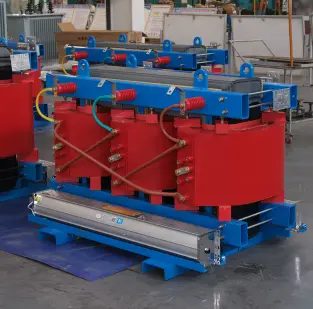

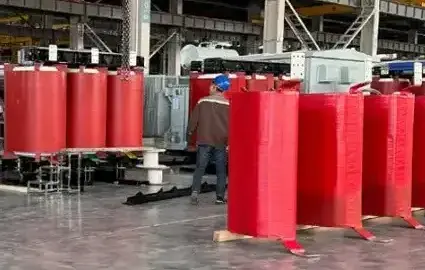

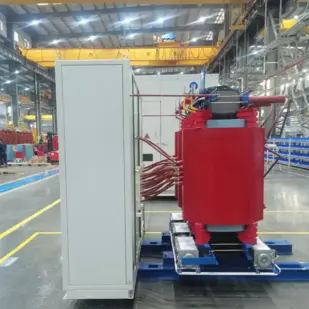

Detalii de producție — Ce face Lugao superior concurenților

Întrebări frecvente (Întrebări și răspunsuri)

Î1: Care este eficiența reală a transformatorului de tip uscat din rășină epoxidică cu răcire cu aer și se degradează în timp?

R: Eficiența la sarcina de 75% (punct de funcționare tipic) este de 98,7% pentru o unitate de 1000 kVA, crescând la 99,1% pentru o unitate de 2500 kVA. Eficiența este determinată de pierderea miezului (constantă, depinde de calitatea oțelului siliconic) și pierderea de cupru (variază în funcție de sarcina pătratului). Avantajul cheie al transformatorului de tip uscat din rășină epoxidică cu răcire cu aer este că eficiența nu se degradează în timp, deoarece încapsularea epoxidică previne pătrunderea umidității care ar crește pierderile. Transformatoarele umplute cu ulei văd adesea o scădere a eficienței după 10-15 ani, pe măsură ce uleiul se degradează și crește conținutul de umiditate a izolației hârtiei. Unitățile noastre epoxidice mențin eficiența fabricii pentru întreaga durată de viață de peste 30 de ani. Oferim valori de pierdere garantate pentru fiecare unitate și vom rambursa diferența dacă testele pe teren arată pierderi mai mari în perioada de garanție.

Î2: Cum selectez capacitatea corectă pentru aplicația mea?

R: Calculați sarcina conectată totală în kVA, apoi aplicați factorii de diversitate. Pentru încărcări continue (iluminat, HVAC, servere), utilizați 100% din plăcuța de identificare. Pentru sarcini intermitente (motoare, sudoare, ascensoare), utilizați 50-70% în funcție de ciclul de funcționare. Apoi adăugați o marjă de expansiune viitoare de 20-25%. Exemplu: O fabrică cu 800 kVA de sarcină continuă + 400 kVA de sarcină a motorului (factor de diversitate 0,6 → 240 kVA) + 20% expansiune = (800+240)×1,2 = 1248 kVA → selectați 1250 kVA sau 1500 kVA. Supradimensionarea crește costul inițial și pierderea fără sarcină; subdimensionarea cauzează supraîncălzirea și defecțiunea prematură. Inginerii noștri oferă asistență gratuită pentru dimensionare — pur și simplu trimiteți lista de încărcare și ciclurile de funcționare. Pentru aplicații cu motor greu, vă recomandăm răcirea forțată cu aer (AF) pentru a gestiona supratensiunile de pornire fără a depăși limitele de creștere a temperaturii.

Î3: Transformatorul poate fi instalat într-un spațiu restrâns, cum ar fi un tunel sau o boltă?

A: Absolut. TheTransformator tip uscat din rășină epoxidică cu răcire cu aereste ideal pentru spații restrânse deoarece nu necesită boltă de reținere a uleiului (economisind 2-3 metri de spațiu liber pe toate părțile). Distanța minimă pentru ventilație este de 300 mm pe toate părțile și 600 mm deasupra. Pentru instalațiile în tunel, oferim o versiune cu profil redus în care înălțimea incintei este redusă cu 200 mm (lavele de răcire mutate în lateral, mai degrabă decât în ​​partea de sus). Cu toate acestea, temperatura ambientală în tuneluri poate fi crescută din cauza altor echipamente - vom efectua o analiză termică pentru a confirma răcirea adecvată. Dacă convecția naturală este insuficientă, opțiunea AF (aer forțat) cu ventilatoare montate direct pe cadrul central oferă o răcire suplimentară fără a crește amprenta la sol.
