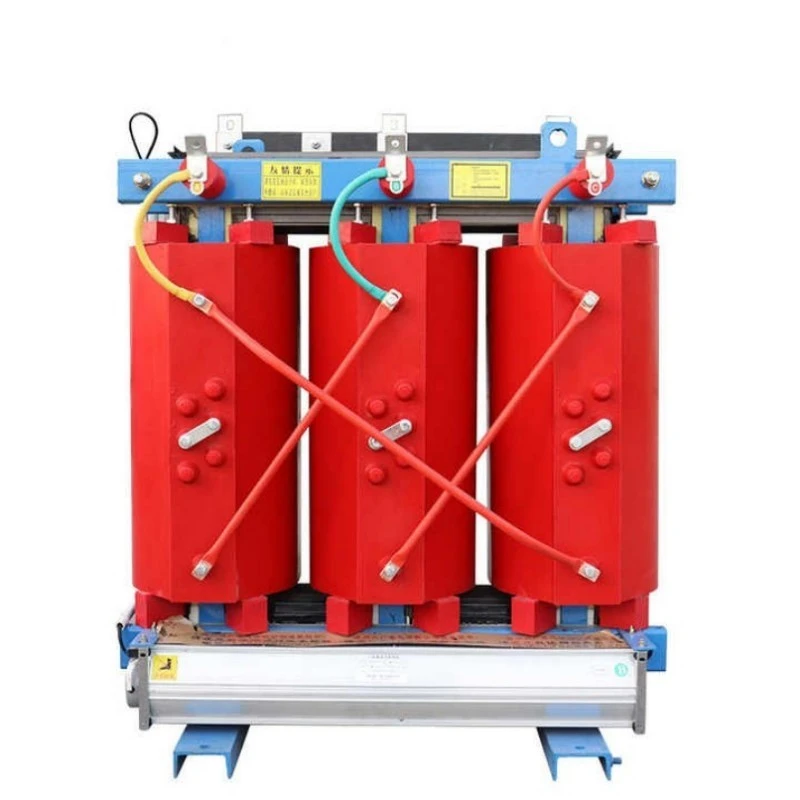

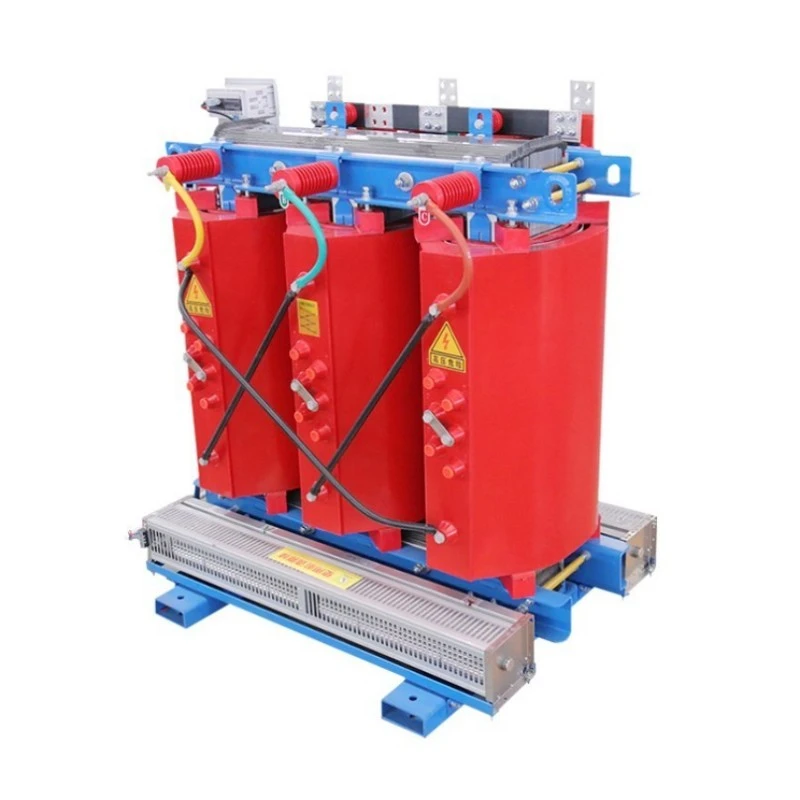

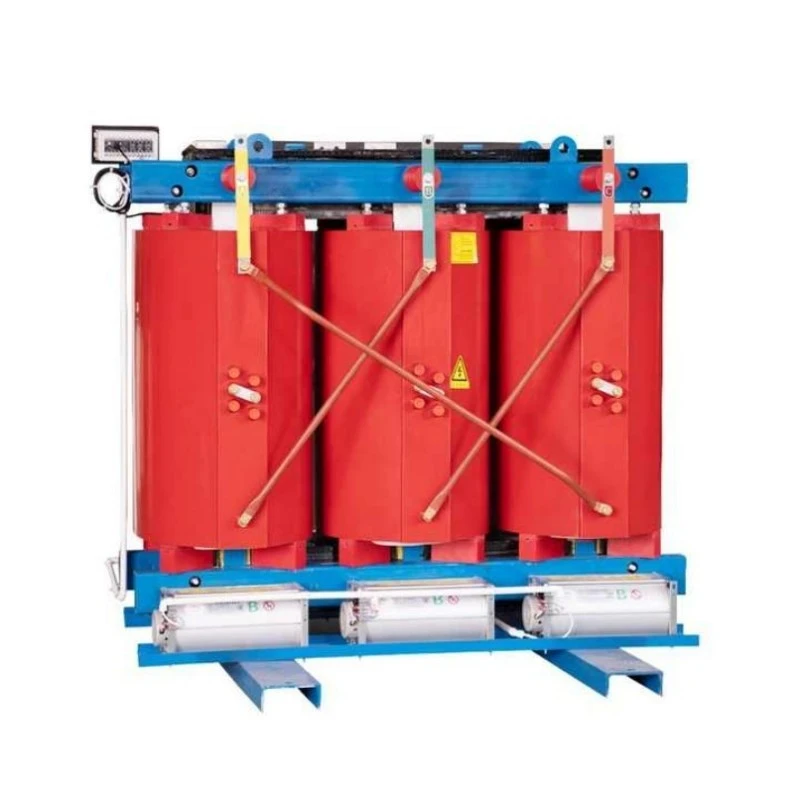

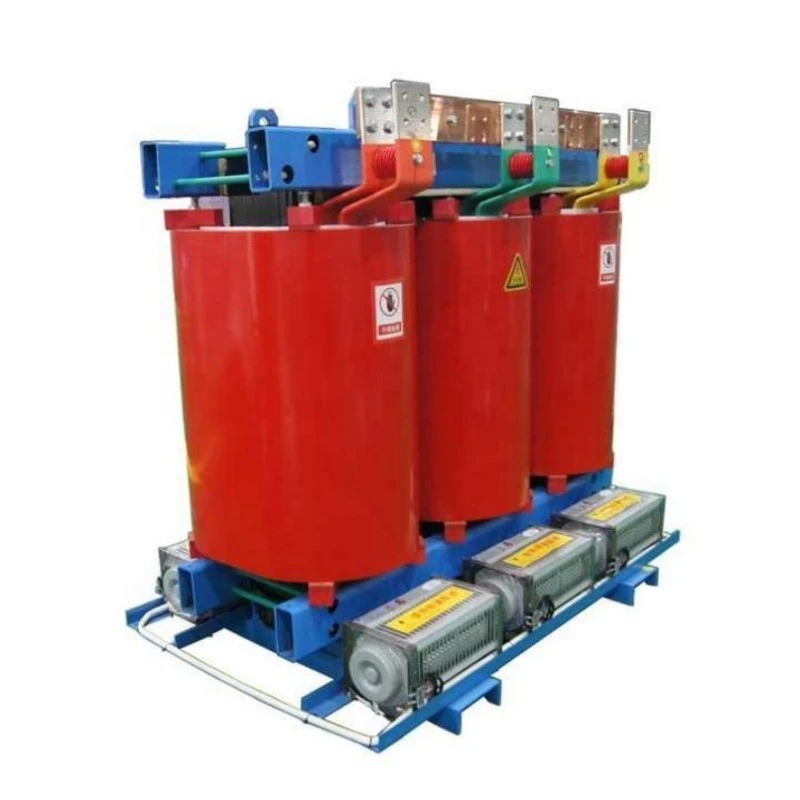

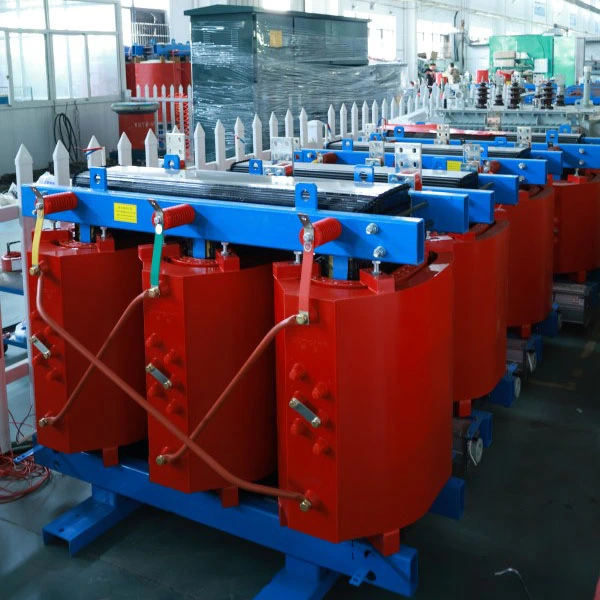

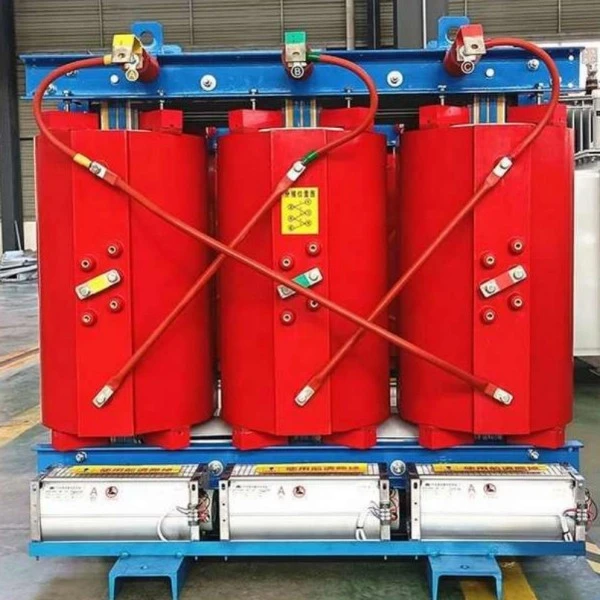

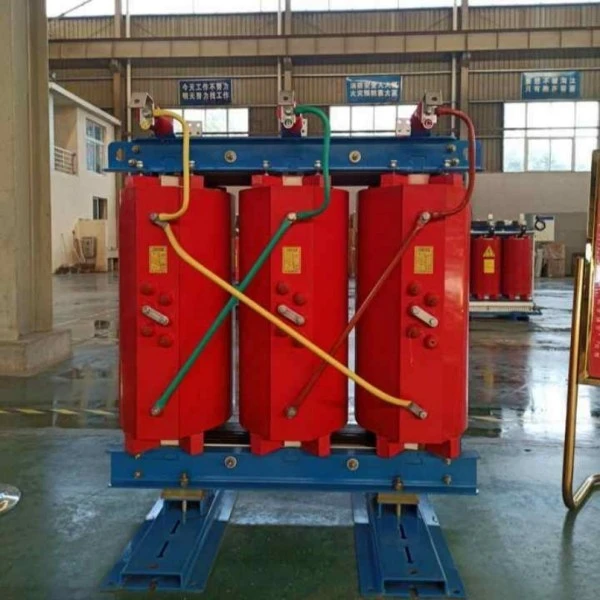

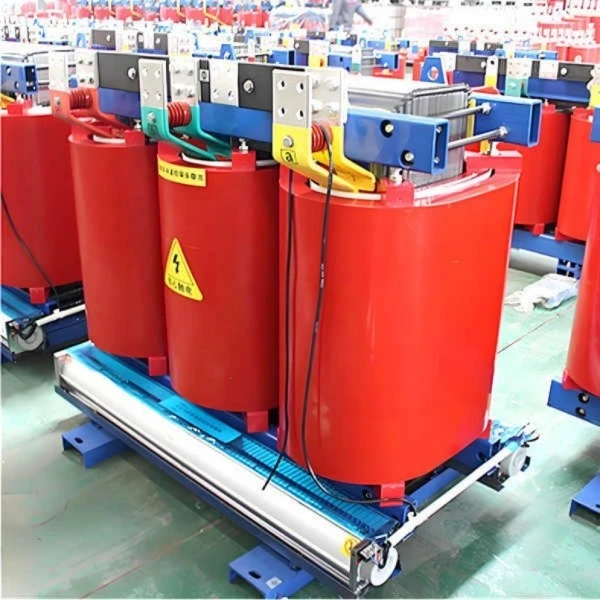

Transformator de tip uscat montat pe suport de înfășurare din cupru

Ce este acest echipament?

Transformatorul de tip uscat montat pe suport de înfășurare din cupru este un transformator de tip uscat din rășină turnată trifazat conceput special pentru instalațiile exterioare montate pe suport. Reduce tensiunea medie (de obicei 10kV–35kV) la tensiunea joasă (400V/380V) pentru distribuție sigură către comunități rezidențiale, centre comerciale, parcuri industriale și proiecte de energie regenerabilă.

Spre deosebire de tradiționaltransformatoare immerse în ulei, acest produs nu folosește ulei izolator. În schimb, folosește izolație solidă din rășină epoxidică combinată cu răcire naturală sau forțată cu aer. Înfășurările sunt realizate în întregime din cupru de înaltă conductivitate, asigurând pierderi rezistive mai mici, o capacitate de suprasarcină mai bună și o durată de viață mai lungă. Carcasa montată pe suport permite instalarea directă la nivelul solului, fără a fi nevoie de o clădire separată de substație, economisind semnificativ costurile de construcție civilă și spațiu.

Descriere produs

Transformatorul de tip uscat montat pe placă de înfășurare de cupru de la Lugao este proiectat pentru fiabilitate, eficiență și siguranță în rețelele de distribuție în aer liber. Evaluat de la 50 kVA la 2500 kVA, cu tensiuni standard de 10 kV/0,4 kV (personalizat la 6 kV, 20 kV sau 35 kV), acest transformator îndeplinește standardele de eficiență energetică GB 20052-2020 Nivel 2, unele modele apropiindu-se de Nivelul 1.

Performanța electrică cheie include pierderi fără sarcină cu până la 37% mai mici decât transformatoarele convenționale de tip uscat, pierderi de sarcină reduse cu până la 30%, descărcare parțială ≤5pC și niveluri de zgomot ≤55dB la 1 metru. Înfășurările de cupru asigură o conductivitate termică și o rezistență mecanică excelente, îmbunătățind semnificativ capacitatea de rezistență la scurtcircuit.

Unitatea este găzduită într-o carcasă cu blocare, rezistentă la intemperii, cu grad de IP23 sau mai mare, protejând împotriva ploii, prafului și vandalismului. Un sistem inteligent de control al temperaturii cu senzori PT100, ventilatoare cu pornire automată, alarmă de supraîncălzire și comunicație RS485 este inclus ca standard.

Cu o durată de viață de 30 de ani și cerințe minime de întreținere, acest transformator de tip uscat montat pe suport de înfășurare din cupru este alegerea ideală pentru utilități, contractori EPC și manageri de unități care caută o soluție de distribuție sigură, de lungă durată și economisitoare de energie.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Caracteristici cheie

Înfășurări integral din cupru - Pierderi mai mici de rezistență, capacitate mai mare de suprasarcină și rezistență mai bună la scurtcircuit în comparație cu aluminiul.

Rezistent la foc și la explozie - turnare cu rășină epoxidice, auto-stingere, fără risc de scurgere de ulei.

Design montat pe suport – Instalare la nivelul solului, nu este necesară construcția unei substații, economisește 40–60% costul lucrărilor civile.

Pierderi ultra-scăzute – Îndeplinește nivelul de eficiență energetică GB 2, reduce semnificativ facturile anuale de energie electrică.

Monitorizare inteligentă – senzori PT100, pornire automată a ventilatorului, alarmă de supraîncălzire/declanșare, RS485 la BAS.

Zgomot redus – ≤55dB, potrivit pentru zone rezidențiale și comerciale.

Fără întreținere – Fără testare a uleiului, fără uscare, fără piese în mișcare.

Întrebări și răspunsuri: Caracteristica produsului explicată

Î1: De ce să alegeți un transformator de tip uscat montat cu plăcuțe de înfășurare din cupru în locul unui transformator cu scufundare în ulei pentru utilizare în aer liber?

R: Transformatoarele cu scufundare în ulei prezintă riscuri de incendiu și scurgeri, în special în zone rezidențiale sau sensibile pentru mediu. Transformatorul de tip uscat montat pe suport de înfășurare din cupru nu utilizează ulei, astfel încât există riscul zero de răspândire a incendiului sau de contaminare a solului. În plus, înfășurările de cupru asigură o conductivitate termică și o rezistență mecanică mai bune, asigurând o funcționare fiabilă chiar și în condiții de vârf de vară. Multe municipalități impun acum transformatoare de tip uscat pentru noile instalații exterioare din cauza codurilor de incendiu mai stricte.

Î2: Înfășurarea de cupru chiar merită costul suplimentar în comparație cu aluminiul?

A: Absolut. În timp ce costul inițial al unui transformator de tip uscat montat pe placă de înfășurare din cupru este cu aproximativ 15-20% mai mare decât o unitate cu bobinat din aluminiu, costul total al ciclului de viață este semnificativ mai mic. Cuprul are o conductivitate cu 40% mai mare, ceea ce înseamnă pierderi mai mici de sarcină și facturi de electricitate reduse. De asemenea, cuprul are o rezistență mai mare la tracțiune, astfel încât transformatorul rezistă mai bine forțelor de scurtcircuit. Pe o durată de viață de 30 de ani, doar economiile de energie justifică cu ușurință investiția.

Î3: Poate acest transformator să suporte umiditatea ridicată și anotimpurile ploioase, în special în regiunile sudice?

A: Da. Transformatorul nostru de tip uscat montat pe suport de înfășurare din cupru utilizează un proces de turnare în vid în care rășina epoxidică încapsulează complet înfășurările de cupru, formând un strat de izolație etanș. Miezul și clemele sunt supuse unui tratament anticoroziv. Cu o carcasă IP23, transformatorul funcționează normal la 100% umiditate relativă. Nu este necesară uscarea înainte de repornire după oprire prelungită.

Î4: Ce se întâmplă dacă transformatorul se supraîncărcă în timpul vârfurilor de vară?

R: În condiții de răcire naturală (AN), funcționează continuu la sarcină de 100%. Cu răcirea forțată cu aer (AF), capacitatea crește cu 40–50%. Înfășurările de cupru pot rezista la sarcina nominală de 150% timp de 2 ore. Această capacitate de suprasarcină asigură continuitatea alimentării în timpul evenimentelor critice.

Î5: Cât durează garanția și ce acoperă?

R: Garanția standard este de 12 luni de la expediere, acoperind toate defectele de fabricație. Un contract de service plătit poate extinde garanția la 36 sau 60 de luni. Suportul tehnic este gratuit pe viață.

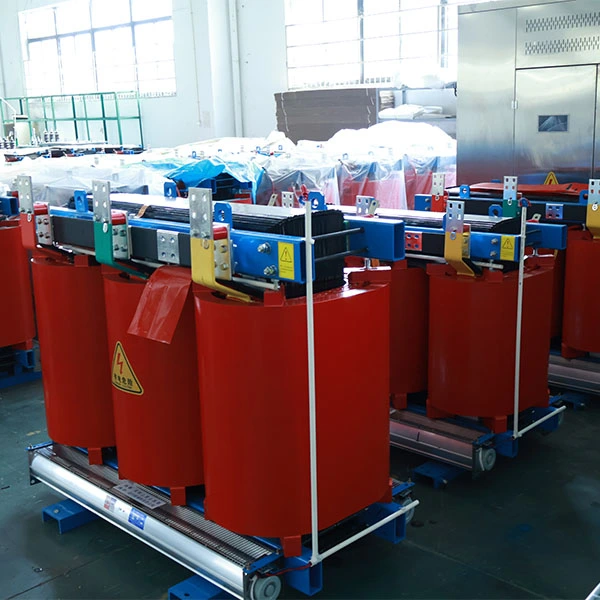

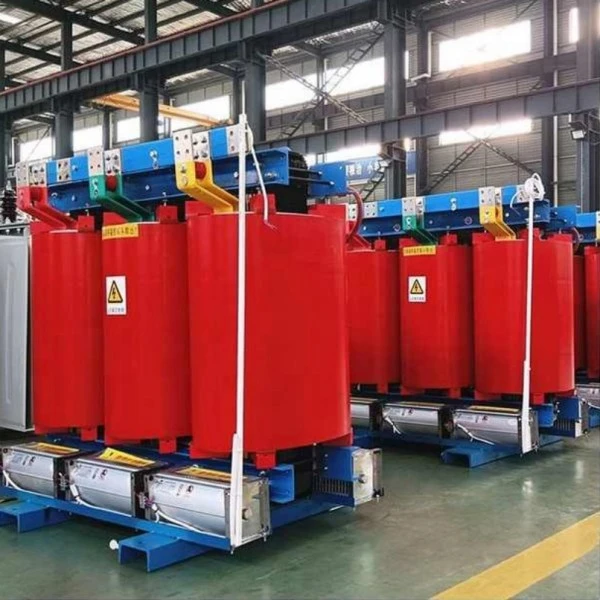

Detalii de producție

Material de bază și proces de fabricație

Miezul fiecărui transformator de tip uscat montat pe plăcuțe de înfășurare din cupru este construit folosind oțel siliciu laminat la rece de înaltă permeabilitate, orientat spre cereale, cu îmbinări în trepte pentru a minimiza curentul fără sarcină și pierderile parazite. Miezul este tăiat cu precizie și stivuit automat pentru a asigura căi magnetice uniforme.

Structură de înfășurare – Toate din cupru

Atât înfășurările de înaltă tensiune, cât și de joasă tensiune folosesc conductori de cupru fără oxigen. Înfășurările de joasă tensiune adoptă o configurație de înfășurare cu folie cu izolație uniformă între straturi, îmbunătățind semnificativ capacitatea de rezistență la scurtcircuit. Conductivitatea termică superioară a cuprului ajută, de asemenea, la disiparea mai eficientă a căldurii, reducând temperaturile punctelor fierbinți.

Sistem de izolare – Turnare în vid cu rășină epoxidică

Înfășurările sunt turnate sub vid cu rășină epoxidice de înaltă calitate, eliminând golurile și asigurând descărcarea parțială ≤5pC. Acest sistem de izolare solidă este ignifug, rezistent la umiditate și stabil din punct de vedere chimic. Nu este utilizat ulei izolator, ceea ce face ca transformatorul să fie sigur pentru instalațiile interioare și exterioare montate pe suport.

Carcasă și design montat pe suport

Thetransformatoreste găzduit într-o carcasă din oțel rezistentă, care poate fi încuiată, cu un strat de pulbere rezistent la intemperii. Protectia standard este IP23 (rezistenta la ploaie si praf), cu IP34 sau IP54 optional pentru medii dure. Baza este proiectata pentru montare directa pe un suport de beton, cu intrare cablu de jos. Urechile de ridicare și bornele de împământare sunt standard.

Asigurarea calității și testării

Fiecare transformator de tip uscat montat pe suport de înfășurare din cupru este supus unor teste de tip cuprinzătoare și teste de rutină înainte de livrare, inclusiv:

1. Teste de pierdere fără sarcină și pierdere de sarcină

2. Test de impedanță de scurtcircuit

3. Test de rezistență la supratensiune indusă

4. Măsurarea descărcării parțiale (≤5pC)

5. Test de impuls fulger

6. Test de creștere a temperaturii

7. Toți indicatorii cheie de performanță depășesc cerințele GB și IEC.

Certificari

1. Sistemul de management al calității ISO 9001:2015

2. Certificat CE

3. Rapoarte de testare de tip de la laboratoare independente
