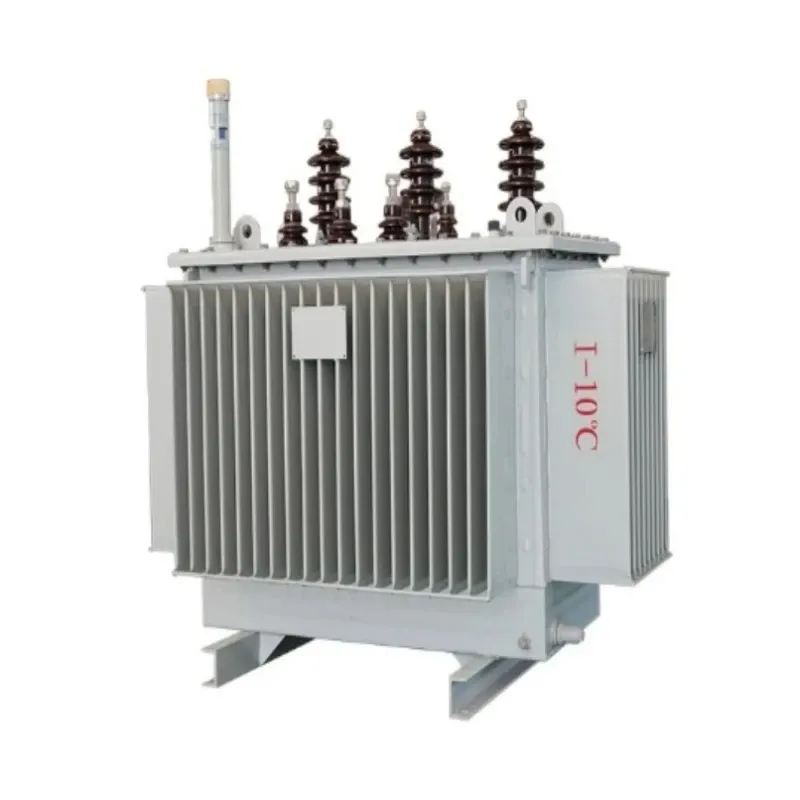

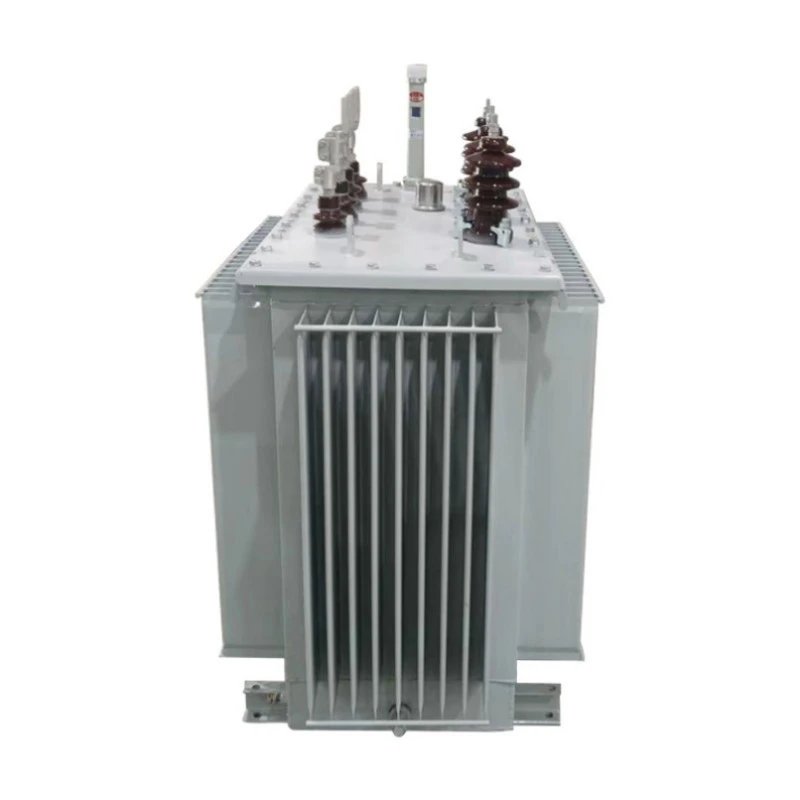

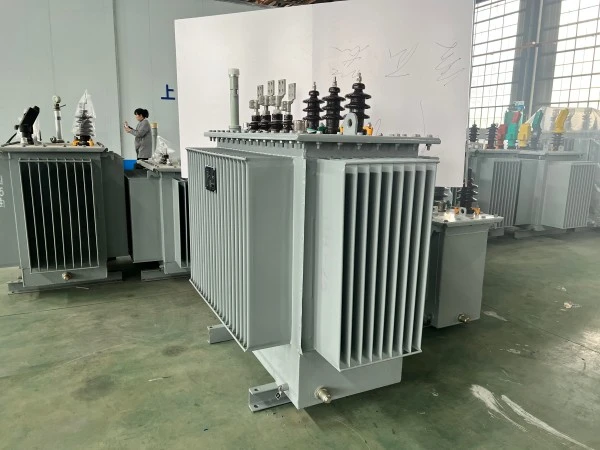

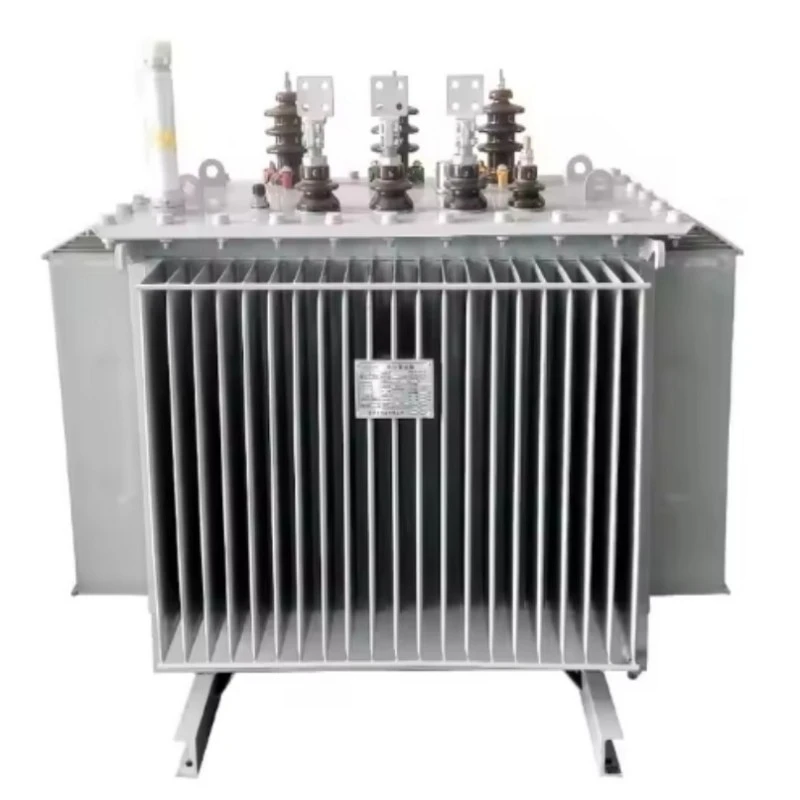

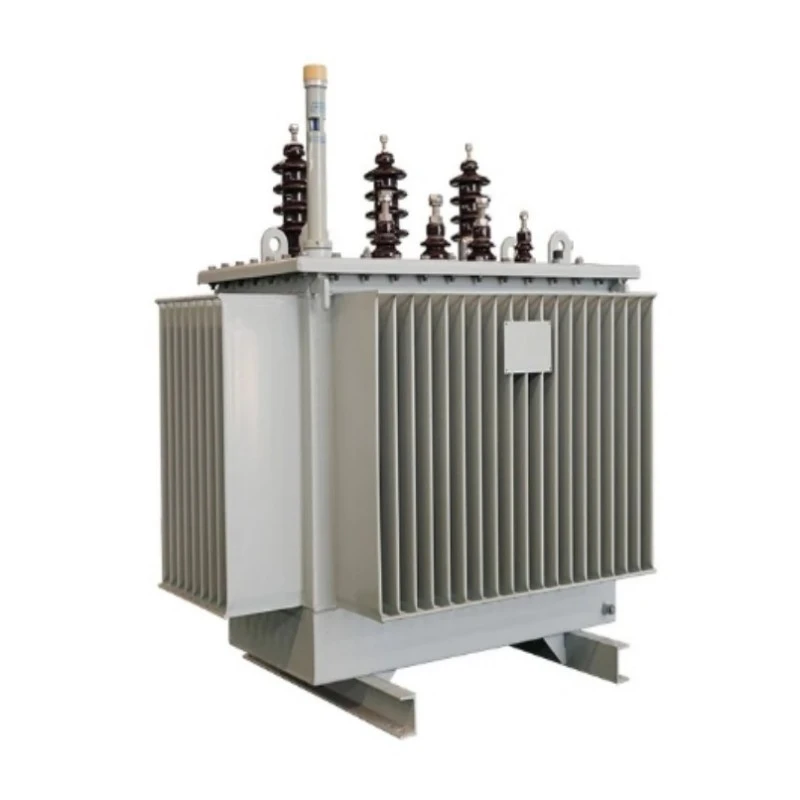

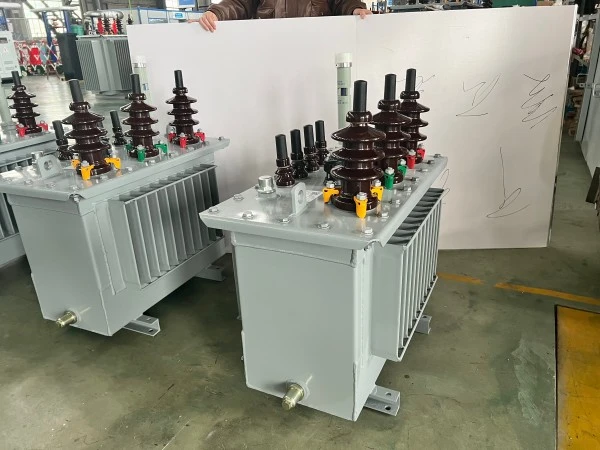

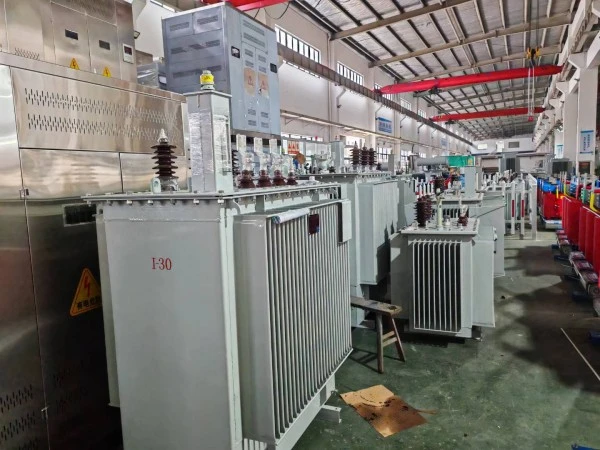

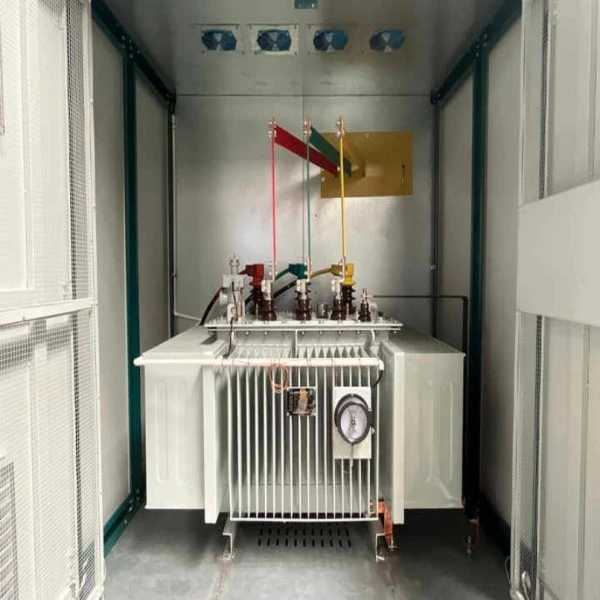

S13 Transformator electric monofazat immers în ulei

Transformatorul electric monofazat cu scufundare în ulei S13 este proiectat special pentru aplicații de alimentare cu o singură fază, cum ar fi electrificarea rurală, distribuția rezidențială montată pe stâlpi și utilizarea comercială ușoară. Achiziționarea acestui produs vă oferă un transformator foarte eficient, cu pierderi reduse, care reduce semnificativ pierderile fără sarcină în comparație cu cele convenționale.S9şiSeria S11, oferind economii măsurabile de energie pe toată durata de viață.

Acest transformator dispune de un miez de oțel siliciu orientat pe granule de înaltă permeabilitate, cu un design de îmbinare în trepte sau, opțional, un miez de aliaj amorf pentru pierderi și mai mici. Sistemul de răcire cu scufundare în ulei asigură un management termic excelent, în timp ce structura rezervorului ondulat complet etanș previne oxidarea uleiului și pătrunderea umidității, reducând dramatic cerințele de întreținere. Designul său compact și ușor facilitează montarea și transportul ușor pe stâlp.

Caracteristica și aplicația produsului

Caracteristici

Îndeplinește sau depășește standardele IEC, ANSI, GB și SANS

Pierdere fără sarcină ultra-scăzută, cu până la 30% mai mică decât seria S11

Design rezervor ondulat complet sigilat, fără conservator

Capacitate mare de suprasarcină și stabilitate termică superioară

Funcționare cu zgomot redus, ideal pentru zone rezidențiale

Capacitate excelentă de rezistență la scurtcircuit

Compact și ușor pentru instalații montate pe stâlp sau pe platformă

Gamă largă de preluare a tensiunii pentru flexibilitatea rețelei

Opțiuni de ulei izolator ecologic disponibile

Funcționare fără întreținere în condiții normale de funcționare

Întrebări și răspunsuri: Informații cheie despre produse

Î: Ce este un transformator monofazat cu scufundare în ulei?

A: Atransformator monofazat immers în ulei este un tip de transformator de distribuție care folosește ulei izolator pentru răcire și izolare și este proiectat să funcționeze pe sisteme electrice monofazate. Este utilizat în mod obișnuit în zonele rezidențiale, distribuția de energie rurală și aplicațiile comerciale ușoare unde nu este necesară alimentarea trifazată. Imersia în ulei asigură o disipare superioară a căldurii și protejează componentele interne de factorii de mediu.

Î: Cum atinge seria S13 o eficiență energetică mai mare decât modelele anterioare?

R: Seria S13 realizează o eficiență mai mare prin două progrese esențiale: în primul rând, utilizarea oțelului siliciu laminat la rece, orientat spre cereale, cu o structură de miez în trepte, reduce semnificativ histerezisul și pierderile de curenți turbionari. În al doilea rând, miezurile opționale din aliaj amorf reduc și mai mult pierderile fără sarcină cu până la 50% în comparație cu oțelul siliconic convențional. Aceste îmbunătățiri au ca rezultat valori ale pierderilor fără sarcină care sunt cu 30% mai mici decât seria S11 și mult sub standardele naționale de energie.

Î: De ce este importantă structura complet etanșă pentru transformatoarele monofazate?

R: Transformatoarele monofazate sunt adesea instalate în aer liber în zone cu condiții meteorologice diferite. Rezervorul ondulat complet etanș elimină necesitatea unui conservator și previne contactul direct între uleiul izolator și aerul atmosferic. Acest lucru oprește absorbția umidității și oxidarea uleiului, care sunt cauzele principale ale degradării izolației. Ca urmare, transformatorul nu necesită înlocuire sau întreținere a uleiului pe durata vieții sale, reducând considerabil costurile operaționale.

Î: Acest transformator poate fi utilizat în aplicații de energie regenerabilă?

A: Da. Transformatorul monofazat cu scufundare în ulei S13 este potrivit pentru sistemele de energie regenerabilă la scară mică, cum ar fi instalațiile solare pe acoperiș, proiectele micro-hidro și sistemele de stocare a energiei rezidențiale. Eficiența sa ridicată și capacitatea de a gestiona fluctuațiile de tensiune îl fac ideal pentru creșterea sau reducerea puterii în configurațiile cu generație distribuită.

Principalele scenarii de aplicare

Electrificare rurală:Oferă energie monofazată fiabilă satelor îndepărtate, fermelor și operațiunilor agricole, cu pierderi minime.

Distribuție rezidențială montată pe stâlp:Ideal pentru comunitățile rezidențiale în care alimentarea monofazată este standard, oferind dimensiuni compacte și zgomot redus.

Clădiri comerciale ușoare:Folosit în magazine mici, birouri și centre comerciale rurale care necesită o distribuție eficientă a energiei.

Integrarea energiei regenerabile:Potrivit pentru creșterea tensiunii din sistemele fotovoltaice solare rezidențiale sau pentru retragerea din mini-rețele.

Puterea temporară de construcție:Designul ușor permite implementarea ușoară pentru nevoile temporare de energie pe șantierele de construcții.

Parametru de produs (specificație)

Tabel: Transformator monofazat immers în ulei S13 – Specificații tipice (11 kV / 0,23 kV sau 0,4 kV)*

Detalii de producție

Material de bază și proces

Miezul transformatorului electric S13 immers în ulei monofazat este construit folosind oțel siliciu laminat la rece, orientat pe cereale, cu permeabilitate ridicată, cu un design de îmbinare în trepte de 45°. Pentru aplicațiile care necesită cea mai mare eficiență, este disponibil un miez de aliaj amorf, reducând pierderile fără sarcină cu până la 50% în comparație cu oțelul siliconic convențional. Miezul este tăiat cu precizie și stivuit cu bandă de sticlă semi-uscata pentru a minimiza vibrațiile și zgomotul.

Structura de înfăşurare

Atât înfășurările de înaltă tensiune, cât și de joasă tensiune sunt înfășurate din conductori de cupru fără oxigen, asigurând o conductivitate ridicată și pierderi rezistive minime. Înfășurarea de joasă tensiune adoptă o folie sau o structură elicoidală cu canale longitudinale de ulei, îmbunătățind semnificativ rezistența mecanică și capacitatea de rezistență la scurtcircuit.

Sistem de izolare si racire

Uleiul mineral izolator de înaltă calitate este utilizat ca mediu de răcire și dielectric standard. La cerere sunt disponibile fluide izolatoare ecologice cu punct de foc ridicat. Sistemul de izolație ulei-hârtie suferă procese stricte de uscare în vid și umplere cu ulei, eliminând umiditatea reziduală și bulele de aer, asigurând o tensiune de inițiere a descărcării parțiale cu mult peste cerințele standard.

Rezervor și etanșare

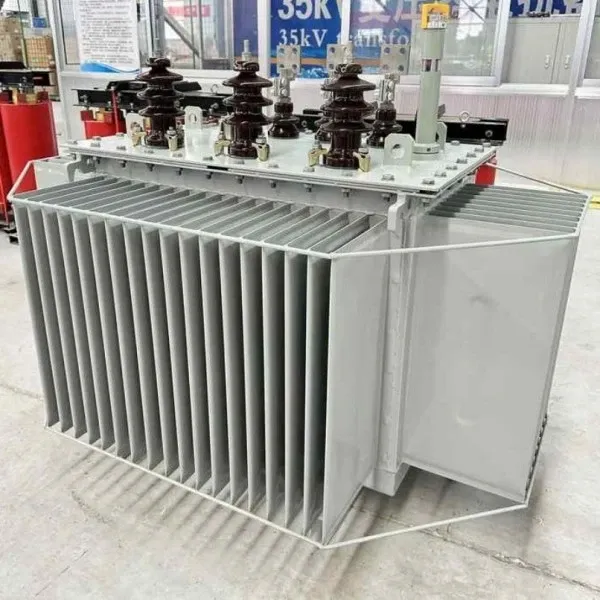

Rezervorul are un design cu panou ondulat care asigură atât disiparea căldurii, cât și compensarea expansiunii termice, eliminând necesitatea unui conservator extern. Structura complet etanșă previne oxidarea uleiului și pătrunderea umezelii, asigurând funcționarea fără întreținere pe durata de viață a transformatorului. O supapă de limitare a presiunii și un indicator al nivelului de ulei sunt furnizate ca caracteristici de siguranță standard.

Întrebări și răspunsuri: producție și calitate

Î: Ce teste de calitate se efectuează pe fiecare transformator?

R: Fiecare transformator monofazat S13 suferă o suită cuprinzătoare de teste de rutină și de tip înainte de livrare, inclusiv măsurători de pierderi fără sarcină și pierderi de sarcină, teste de impedanță la scurtcircuit, teste de rezistență la supratensiune indusă, teste de descărcare parțială și teste de impuls fulger. Toate rezultatele testelor sunt documentate și urmăribile.

Î: Cum contribuie designul rezervorului ondulat la fiabilitate?

R: Designul rezervorului ondulat îndeplinește trei funcții critice: mărește suprafața pentru o disipare eficientă a căldurii, oferă o capacitate de expansiune flexibilă pentru a se adapta la schimbările de volum de ulei în funcție de temperatură și creează un mediu complet etanș care izolează uleiul de contaminanții externi. Acest lucru elimină necesitatea unui conservator de ulei și a unui sistem de aerisire, reducând potențialele puncte de defecțiune și simplificând întreținerea.

Î: Care este durata de viață estimată a acestui transformator?

R: În condiții normale de funcționare, transformatorul electric monofazat cu scufundare în ulei S13 este proiectat pentru o durată de viață de cel puțin 30 de ani. Construcția complet etanșă și materialele de înaltă calitate asigură fiabilitatea pe termen lung, fără a fi necesară înlocuirea uleiului sau întreținerea miezului.

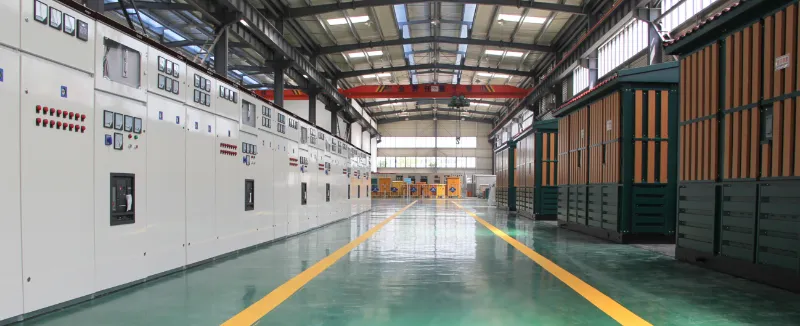

Capacitatea de producție

Lugao Power operează linii moderne de producție de transformatoare echipate cu echipamente avansate de bobinare, tăiere a miezului, uscare în vid și echipamente de testare. Susținem producția OEM și ODM și oferim soluții personalizate pentru tensiune, capacitate, frecvență și standarde internaționale, asigurând o calitate stabilă și o livrare fiabilă.

Servicii post-vânzare pentru produse

După ce transformatorul este instalat și pus în funcțiune, este garantat că nu are scurgeri, iar vopseaua este garantată să nu se decojească sau să se decoloreze. Se oferă o garanție de 5 ani și asistență tehnică pe viață; vor fi acoperite orice probleme de calitate care apar în condiții normale de utilizare în perioada de garanție.

Toate transformatoarele monofazate S13 sunt acoperite de asistență de service pe viață, asigurând disponibilitatea pe termen lung a pieselor de schimb și asistență tehnică.

Durata de viață este de cel puțin 30 de ani în condiții de funcționare specificate.

În cazul defecțiunii echipamentului, furnizorul va răspunde în termen de o oră de la primirea notificării de la cumpărător și va trimite personal tehnic la șantier în termen de 24 de ore pe plan intern.

Angajamentul de serviciu

Transformatorul electric monofazat cu scufundare în ulei S13 este fabricat în strictă conformitate cu cerințele sistemului de management al calității ISO 9001:2015/2018, asigurându-se că produsul îndeplinește standardele de calitate 100% înainte de a părăsi fabrica.

Compania noastră oferă servicii complete pre-vânzare, în-vânzare și post-vânzare pentru a asigura satisfacția clienților.

Compania noastră oferă o garanție de 5 ani și suport tehnic pe viață. În cazul oricăror probleme de calitate, vom repara sau înlocui produsul gratuit, asigurând satisfacția clientului 100%.

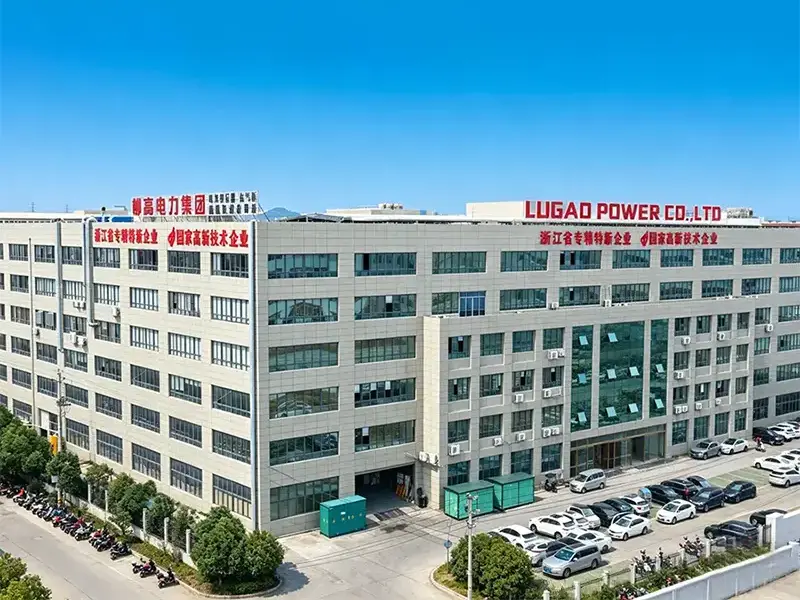

Puterea fabricii

Cu ani de experiență în producția de echipamente de transmisie și distribuție a energiei,Lugao Powera stabilit o bază de producție profesională dedicată furnizării de soluții de transformatoare fiabile pentru companiile globale de utilități, contractorii EPC, instalațiile industriale și proiectele de energie regenerabilă.

De ce clienții globali aleg Lugao

✔ Producător profesionist de transformatoare

✔ Ateliere de producție moderne

✔ Echipa de inginerie și cercetare și dezvoltare cu experiență

✔ Sistem strict de management al calității ISO 9001

✔ Capacități complete de testare de rutină și de tip

✔ Conformitate cu standardele IEC, ANSI, IEEE și GB

✔ Personalizare OEM și ODM disponibilă

✔ Lanț de aprovizionare stabil și livrare rapidă

✔ Export experiență pe mai multe piețe internaționale

✔ Suport tehnic profesionist înainte și după vânzare
