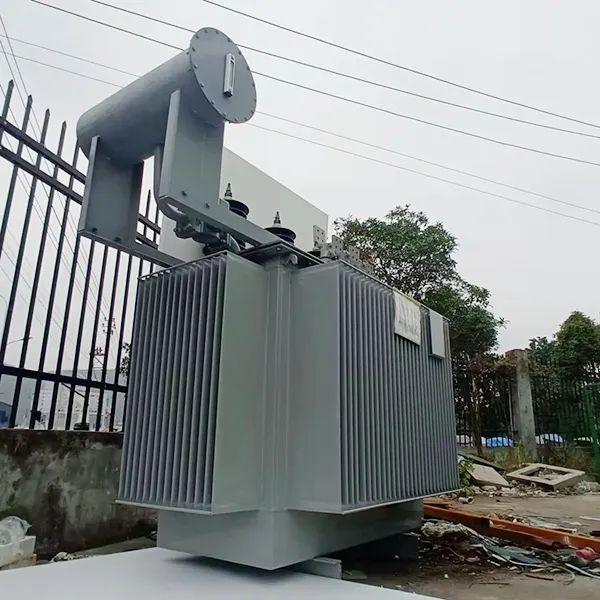

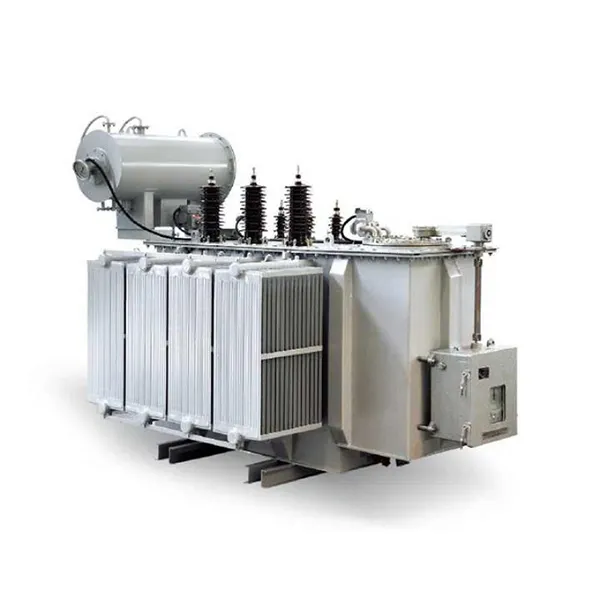

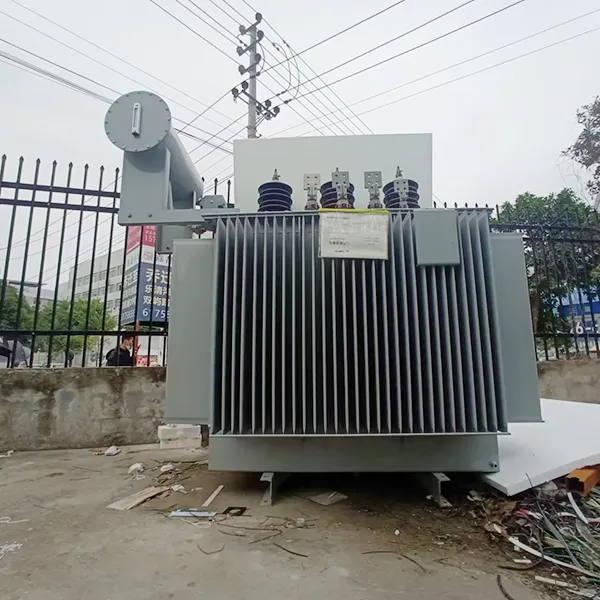

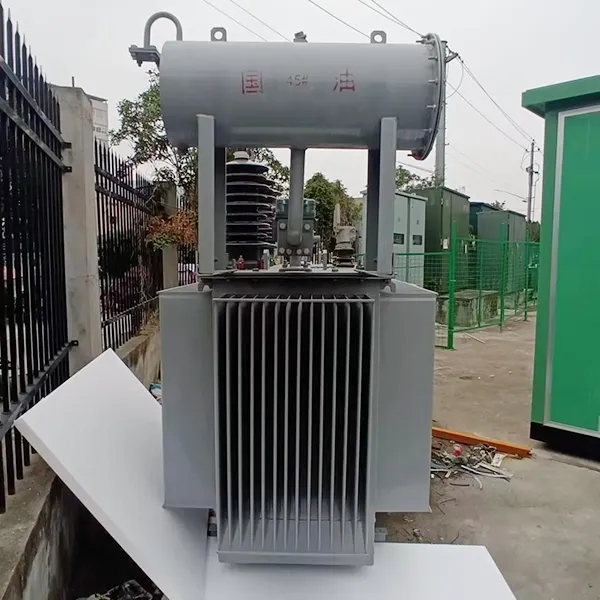

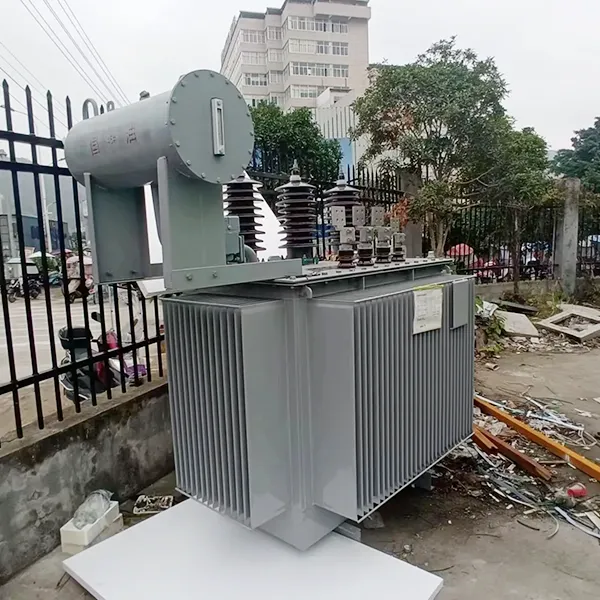

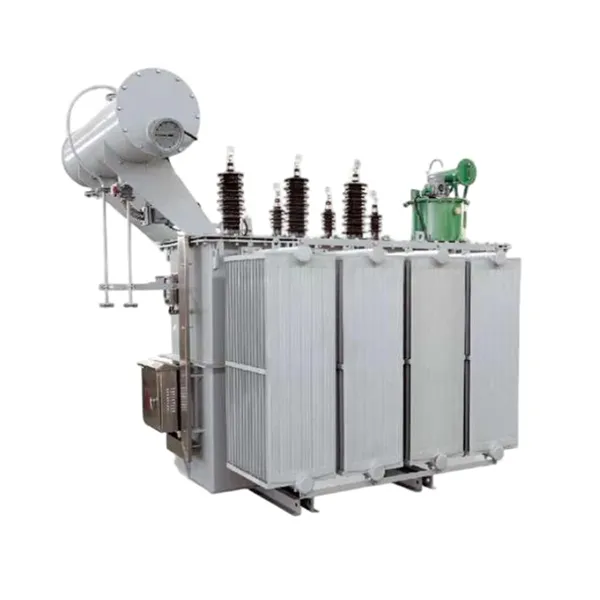

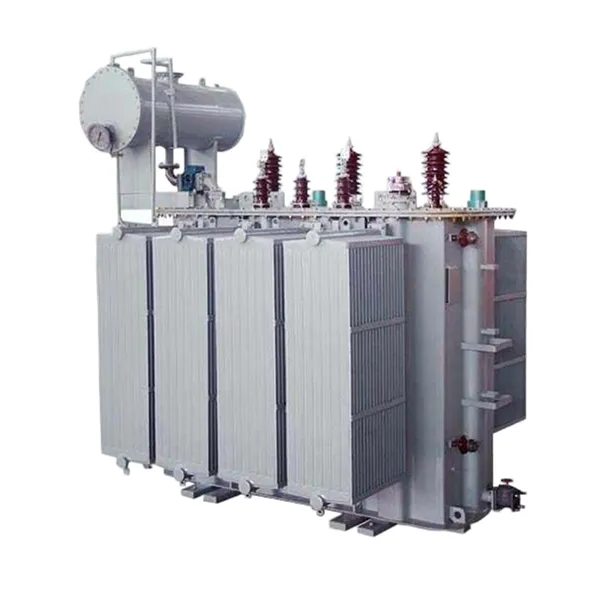

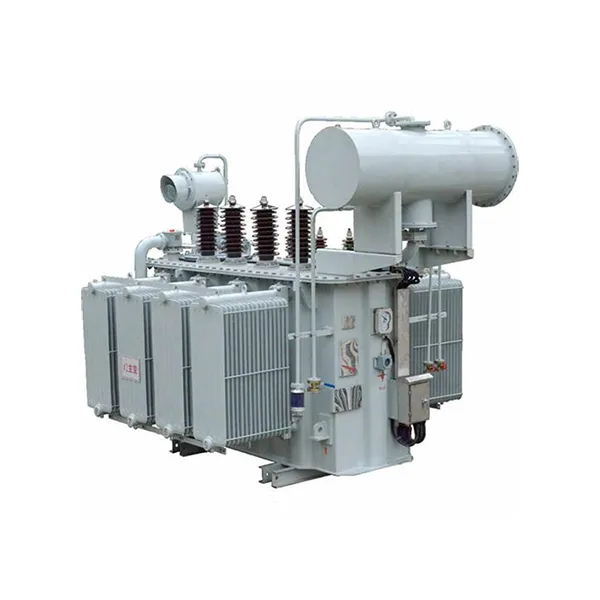

Creșteți transformatorul electric de medie tensiune trifazat

Transformatorul nostru electric trifazat de medie tensiune este proiectat pentru a converti puterea de joasă tensiune (cum ar fi 0,4 kV) în ieșire de medie tensiune (cum ar fi 11 kV, 22 kV sau 33 kV), permițând transmisia eficientă pe distanțe lungi sau integrarea în rețelele de distribuție. Acest produs este esențial pentru proiecte de energie regenerabilă, instalații industriale și centrale electrice care necesită o creștere fiabilă a tensiunii.

Transformatorul dispune de un miez de oțel siliciu orientat pe granule de permeabilitate ridicată și înfășurări de cupru fără oxigen, asigurând pierderi minime și stabilitate termică ridicată. Thesistem de racire immers in uleiasigură o disipare superioară a căldurii, în timp ce structura complet etanșă protejează împotriva contaminanților de mediu, reducând nevoile de întreținere și prelungind durata de viață.

Parametru de produs (specificație)

Creșteți specificațiile tipice ale transformatorului trifazat cu scufundare în ulei (0,4 kV / 11 kV)

Echipamentul standard include

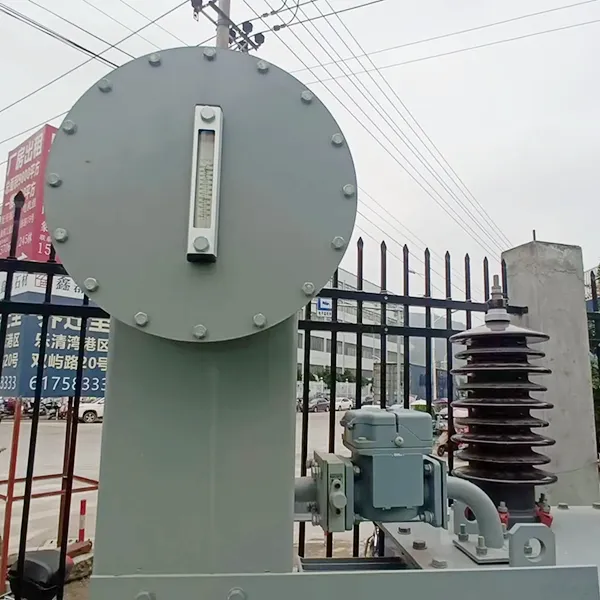

1. Indicator de nivel de ulei cu alarmă de nivel scăzut

2. Supapă de limitare a presiunii

3. Termometru cu cadran cu contacte de alarmă

4. Releu de gaz opțional pentru detectarea defecțiunilor

Caracteristica și aplicația produsului

Caracteristici

transformatoarele electrice trifazate de medie tensiune îndeplinesc sau depășesc standardele internaționale - Conform cu IEC 60076, ANSI C57.12, GB1094 și SANS 780, asigurând aplicabilitate și fiabilitate la nivel global.

Design rezervor ondulat complet etanș --Elimină necesitatea unui conservator, previne oxidarea uleiului și pătrunderea umezelii, permițând funcționarea fără întreținere pe perioade îndelungate.

Capacitate mare de suprasarcină și stabilitate termică - Sistemul de răcire cu scufundare în ulei asigură o performanță stabilă chiar și în condiții susținute de sarcină mare sau tensiuni de intrare fluctuante.

Funcționare cu zgomot redus - Structura optimizată a articulațiilor centrale și designul de amortizare a vibrațiilor reduc zgomotul de funcționare, potrivit pentru medii rezidențiale sau sensibile la zgomot.

Structură compactă pentru instalare flexibilă - Designul modular permite configurații montate pe stâlp, montate pe suport sau substație, adaptându-se la locurile cu spațiu limitat sau în aer liber.

Capacitate robustă de rezistență la scurtcircuit--Înfășurările de joasă tensiune de tip folie și structurile rigide de susținere a bobinei asigură integritatea mecanică în condiții de defecțiuni bruște.

Instalare ușoară și întreținere redusă - Urechile de ridicare standardizate, găurile de montare la bază și opțiunile de intrare a cablurilor simplifică instalarea la fața locului; designul complet sigilat minimizează întreținerea de rutină.

Durată lungă de viață cu suport pe viață - Proiectat pentru o viață operațională de minim 30 de ani, susținut de asistență tehnică pe viață și disponibilitatea pieselor de schimb.

Intervale multiple de atingere pentru reglarea tensiunii - Oferă opțiuni de atingere de ±5%, ±2×2,5%, permițând ajustarea precisă a tensiunii pentru a face față variațiilor de rețea sau de sarcină.

Opțiuni de fluide izolante ecologice - Disponibil cu ester natural (ulei vegetal) sau fluide izolatoare cu punct de foc ridicat pentru aplicații ecologice.

Întrebări și răspunsuri: Informații cheie pentru transformator

Î: Ce este un transformator Step Up?

R: Un transformator crescător crește tensiunea de intrare scăzută la o tensiune de ieșire mai mare. Are mai puține spire pe înfășurarea primară și mai multe ture pe înfășurarea secundară. Acest tip de transformator este critic pentru sistemele de energie regenerabilă, cum ar fi fermele solare și centralele eoliene, unde energia de joasă tensiune generată trebuie intensificată pentru transportul la rețea.

Î: Cum îmbunătățește acest transformator sporit eficiența energetică?

R: Transformatorul nostru folosește oțel siliciu laminat la rece de înaltă permeabilitate, orientat spre cereale, cu un design de miez de îmbinare în trepte. Acest lucru reduce semnificativ pierderile prin histerezis și curenți turbionari, scăzând pierderile în gol și sarcină în comparație cu transformatoarele convenționale, ceea ce reduce direct costurile operaționale.

Î: De ce este important sistemul de răcire cu scufundare în ulei pentru aplicații intensificate?

R: Uleiul izolator asigură atât rezistență dielectrică, cât și disipare eficientă a căldurii. Transferă căldura de la miez și înfășurări către suprafața rezervorului, asigurând o funcționare stabilă chiar și în condiții continue de încărcare mare sau temperatură ridicată tipice în aplicațiile de creștere.

Î: Acest transformator electric trifazat de medie tensiune poate fi folosit în aer liber?

A: Da. Designul rezervorului ondulat complet etanș protejează componentele interne de umiditate, praf și medii corozive, făcându-l ideal pentru instalații în aer liber, cum ar fi centrale solare, parcuri eoliene și substații industriale.

Avantajele caracteristicilor

Costuri de operare reduse semnificativ: Circuitul magnetic optimizat și materialele cu pierderi reduse reduc pierderile de energie, reducând costurile cu electricitatea pe durata de viață a transformatorului.

Fiabilitate operațională ridicată: Designul avansat de rezistență la scurtcircuit și sistemele de izolație îmbunătățite asigură o funcționare stabilă chiar și în condiții de fluctuații ale rețelei sau de defecțiuni.

Cerințe reduse de întreținere: Structura complet etanșă elimină necesitatea înlocuirii uleiului și reduce frecvența inspecțiilor, minimizând timpul de nefuncționare și cheltuielile de întreținere.

Design compact și adaptabil: Structura modulară permite instalarea flexibilă în medii cu spațiu limitat, în timp ce interfețele standardizate simplifică integrarea cu sistemele de comutare și control.

Produsele se adaptează la mediu

Scenarii de aplicare

Sisteme de energie regenerabilă: Ideal pentru fermele solare și centralele eoliene pentru a crește energia generată de joasă tensiune la niveluri de tensiune medie pentru conectarea la rețea.

Facilități industriale: Folosit în fabricile de producție și industriile grele unde puterea de joasă tensiune de la generatoare sau invertoare trebuie să fie ridicată pentru distribuție.

Proiecte de infrastructură: potrivite pentru aeroporturi, căi ferate și centre de date care necesită o creștere fiabilă a tensiunii pentru sistemele de alimentare de rezervă sau principale.

Centrale electrice: Se aplică în stațiile de generare a energiei electrice la scară mică, unde tensiunea trebuie crescută pentru transmisie pe distanțe lungi.

Detalii de producție

Material de bază și proces

Miezul transformatorului de creștere este construit folosind oțel siliciu laminat la rece, orientat spre cereale, de înaltă permeabilitate, cu un design de îmbinare în trepte. Miezul este tăiat cu precizie și stivuit automat pentru a asigura o distribuție uniformă a fluxului magnetic, minimizând pierderile fără sarcină și curentul de magnetizare.

Structura de înfăşurare

Atât înfășurările de înaltă tensiune, cât și de joasă tensiune sunt înfășurate cu conductori de cupru fără oxigen. Înfășurările de joasă tensiune utilizează o folie sau o structură elicoidală cu canale longitudinale de ulei, sporind rezistența mecanică și capacitatea de rezistență la scurtcircuit.

Sistem de izolare si racire

Se utilizează ulei mineral de înaltă calitate sau fluid izolator ecologic cu punct de foc ridicat. Sistemul de izolație ulei-hârtie suferă procese de uscare în vid și de umplere cu ulei pentru a elimina umiditatea reziduală și aerul, asigurând rezistență dielectrică ridicată și fiabilitate pe termen lung.

Rezervor și etanșare

Designul rezervorului ondulat asigură compensarea expansiunii termice fără a fi nevoie de un conservator. Structura complet etanșă previne oxidarea uleiului și pătrunderea umezelii, reducând frecvența de întreținere și prelungind durata de viață a uleiului.

Întrebări și răspunsuri: producție și asigurare a calității

Î: Cum vă asigurați capacitatea de rezistență la scurtcircuit a transformatorului trifazat immers în ulei?

R: Transformatoarele noastre sunt supuse unor teste de scurtcircuit în laboratoare recunoscute la nivel național. Combinația de înfășurări de folie, suporturi rigide pentru bobine și elemente de fixare cu autoblocare asigură că structura rămâne intactă în condiții de defecțiuni bruște.

Î: Ce standarde de calitate respectați?

R: Toate produsele sunt proiectate, fabricate și testate în conformitate cu standardele IEC 60076, GB1094 și ISO 9001:2015. Fiecare unitate este supusă testelor cuprinzătoare de rutină și de tip înainte de livrare.

Proiectarea și testarea transformatoarelor trebuie să respecte următoarele standarde:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Transformatoare de putere》

GB/T6451-2015 《Specificații și cerințe tehnice pentru transformatoarele de putere cu scufundare în ulei》

JB/T3837-2010 《Metoda de compilare a denumirilor de tip pentru produsele transformatoare》

GB/T311.1-3.11-97 《Coordonarea izolației și tehnici de testare de înaltă tensiune pentru echipamentele de transmisie și transformare de înaltă tensiune》

GB10237-88 《Nivelele de izolație și testele dielectrice pentru transformatoarele de putere — Spații de aer pentru izolație externă》

GB7595-87 《Standard de calitate pentru uleiul de transformator în funcțiune》

GB7328-87 《Măsurarea nivelului de sunet pentru transformatoare》

GB7534-87 《Măsurarea descărcării parțiale》

GB/T15164-94 《Ghid de încărcare pentru transformatoare de putere immerse în ulei》

DL/T586-95 《Ghid tehnic pentru supravegherea producției pentru utilizatorii de echipamente electrice》

GB/T311.1-3.11-97 《Coordonarea izolației și tehnici de testare de înaltă tensiune pentru echipamentele de transmisie și transformare de înaltă tensiune》

GB2536-1990 《Ulei pentru transformatoare》

JB/T56011-92 《Clasificarea calității produsului pentru transformatoare de putere cu scufundare în ulei》

ZBK41005-89 《Nivelul de sunet al transformatoarelor 6-220KV》
