Cum asigură rășina turnată performanța ignifugă în transformatoarele de tip uscat?

Într-o clădire de birouri înaltă, un spital sau un centru de date, transformatorul electric este adesea amplasat aproape de spațiile ocupate. Spre deosebire de substațiile exterioare în care transformatoarele umplute cu ulei pot fi instalate în spatele zidurilor de incendiu și a reținerii exploziei, instalațiile interioare necesită un transformator care să nu contribuie la un incendiu. Acesta este domeniul transformatorului de tip uscat. Întrebarea cu privire la modul în care rășina turnată asigură performanța ignifugă la aceste transformatoare nu este doar una academică; este o considerație critică de siguranță care determină dacă un transformator poate fi instalat în interiorul unei clădiri fără sisteme scumpe de stingere a incendiilor și incinte dedicate rezistente la incendiu.

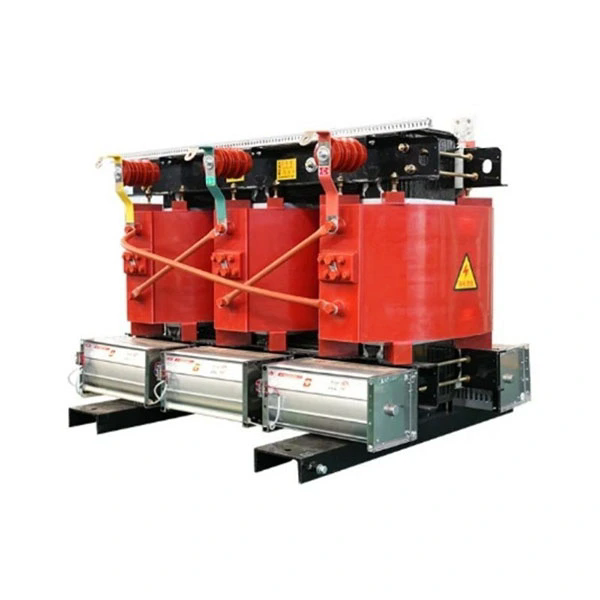

Performanța ignifugă a unei rășini turnateTransformator de tip uscateste rezultatul unui sistem de materiale atent proiectat. Formularea rășinii epoxidice, materialele de umplutură anorganice și aditivii ignifugă lucrează împreună pentru a crea un material izolator cu auto-stingere care rezistă la aprindere și limitează propagarea incendiului. Acest articol va examina chimia rezistenței la flacără a rășinii turnate, fizica eliberării căldurii și a generării de fum și standardele internaționale de testare care verifică aceste proprietăți. Vom discuta, de asemenea, despre cum fabrica noastră de la Lugao Power Co.,Ltd. proiectează și produce transformatoare de tip uscat din rășină turnată pentru a îndeplini cele mai exigente cerințe de siguranță la incendiu.

Cuprins

• 1. Ce face un material ignifug?
• 2. Chimia rășinii turnate: Cum modifică aditivii comportamentul de ardere
• 3. De ce este importantă eliberarea scăzută de căldură pentru instalarea în interior
• 4. Cum verifică testele IEC 60076-11 performanța ignifugă
• 5. Echilibrarea conductibilității termice și a ignifugei
• 6. Întrebări frecvente (FAQ)
• 7. Concluzie

1. Ce face un material ignifug?

Ignifugarea nu este o proprietate unică; este un ansamblu de comportamente pe care un material le prezintă atunci când este expus la foc. Un material ignifug rezistă la aprindere, limitează răspândirea flăcării și se autostinge atunci când sursa externă de aprindere este îndepărtată. Aceste comportamente sunt realizate prin mecanisme chimice și fizice care interferează cu procesul de ardere. Arderea unui polimer necesită trei elemente: combustibil, oxigen și căldură. Ignifugătorii funcționează prin perturbarea unuia sau mai multor dintre aceste elemente. Unii substanțe ignifuge eliberează gaze inerte care diluează concentrația de oxigen din jurul materialului. Alții absorb căldura prin descompunere endotermă, răcind materialul sub temperatura sa de aprindere. Încă alții promovează formarea unui strat protector de carbon care izolează materialul subiacent de căldură și oxigen.

Eficacitatea unui retardant de flacără este măsurată prin mai mulți parametri. Indexul limită de oxigen (LOI) este concentrația minimă de oxigen dintr-un amestec de azot-oxigen care va sprijini arderea materialului. Un material cu un LOI mai mare este mai greu de ars. Pentru referință, concentrația de oxigen în aer este de aproximativ 21%. Un material cu un LOI sub 21% va arde cu ușurință în aer. Un material cu un LOI peste 28% este, în general, considerat ignifug. Testul UL 94 este o altă metodă comună pentru evaluarea inflamabilității materialelor plastice. Evaluează comportamentul materialului într-o orientare verticală sau orizontală, inclusiv timpul de autostingere și dacă are loc picurarea. Tabelul de mai jos rezumă parametrii cheie de inflamabilitate pentru materialele obișnuite de izolație a transformatoarelor.

LaLugao Power Co.,Ltd., fabrica noastră formulează sisteme de rășină turnată care ating un LOI de 30% sau mai mare, combinat cu un rating UL 94 V-0. Aceasta înseamnă că rășina nu va susține arderea în condiții atmosferice normale și se va autostinge rapid dacă este aprinsă. Aceste proprietăți sunt esențiale pentru un transformator de tip uscat care este instalat în interior, unde siguranța la incendiu este o preocupare principală.

2. Chimia rășinii turnate: Cum modifică aditivii comportamentul de ardere

Rășina epoxidice de bază utilizată în transformatoarele din rășină turnată este un polimer termorigid care oferă o izolație electrică excelentă, rezistență mecanică și stabilitate termică. Cu toate acestea, rășina epoxidică nemodificată are un indice de oxigen limitator de aproximativ 19-21%, ceea ce înseamnă că va arde în aer. Pentru a transforma acest material într-un sistem de izolație ignifug, rășina este formulată cu umpluturi și aditivi care îi modifică comportamentul la ardere. Cele mai frecvente două abordări sunt utilizarea materialelor de umplutură cu hidroxid anorganic și a ignifugelor pe bază de fosfor. Alegerea aditivului și concentrația acestuia determină performanța finală a rășinii turnate.

Trihidratul de aluminiu (ATH), cunoscut și sub numele de hidroxid de aluminiu, este cel mai utilizat material de umplutură ignifug în transformatoarele din rășină turnată. Când rășina este expusă la temperaturi peste aproximativ 200°C, ATH suferă o reacție de descompunere endotermă. Această reacție absoarbe o cantitate semnificativă de căldură, răcind materialul din jur. De asemenea, eliberează vapori de apă, care diluează concentrația de oxigen din vecinătatea flăcării. Reziduul reacției este oxid de aluminiu, care formează un strat protector asemănător ceramicii pe suprafața rășinii. Acest strat acționează ca o barieră termică, încetinind transferul de căldură către materialul de bază. Tabelul de mai jos rezumă caracteristicile de descompunere ale ATH și ale altor materiale de umplutură ignifuge obișnuite.

În fabrica noastră de la Lugao, folosim o combinație de ATH și materiale de umplutură cu silice în formulările noastre de rășină turnată. ATH asigură funcția principală de ignifugare, în timp ce siliciul îmbunătățește conductivitatea termică și rezistența mecanică a rășinii. Conținutul total de umplutură poate ajunge la 60-70% din greutate, ceea ce reduce semnificativ cantitatea de material organic combustibil din transformator. De asemenea, oferim opțiuni de ignifugare pe bază de fosfor pentru aplicații care necesită performanțe și mai mari de siguranță la incendiu. Aceste formulări realizează o LOI mai mare și un comportament de auto-stingere mai rapid.

3. De ce este importantă eliberarea scăzută de căldură pentru instalarea în interior

Performanța ignifugă a unui transformator de tip uscat din rășină turnată nu se referă doar la faptul că arde; este, de asemenea, câtă căldură și fum eliberează dacă arde. Rata de eliberare a căldurii (HRR) este un parametru critic pentru ingineria de securitate la incendiu. Măsoară viteza cu care un material eliberează energie în timpul arderii. Un material cu un HRR scăzut va contribui mai puțin la creșterea unui incendiu, oferind ocupanților mai mult timp pentru evacuare și pompierilor mai mult timp pentru a controla situația. Rata de producere a fumului este la fel de importantă, deoarece fumul este cauza principală de deces în incendii și poate ascunde căile de evacuare.

Transformatoarele din rășină turnată sunt proiectate pentru a avea o rată scăzută de eliberare a căldurii. Conținutul ridicat de umplutură și descompunerea endotermă a ATH contribuie ambele la aceasta. Când rășina este expusă la foc, ATH absoarbe căldura mai degrabă decât să o elibereze. Vaporii de apă eliberați prin descompunere diluează gazele combustibile, reducând intensitatea flăcării. Reziduul de oxid de aluminiu formează un strat protector care izolează rășina rămasă. Efectul net este un material care arde lent, dacă este deloc, și eliberează căldură minimă. Tabelul de mai jos compară caracteristicile de eliberare a căldurii ale rășinii turnate și ale altor materiale izolatoare pentru transformatoare.

Degajarea scăzută de căldură și producerea de fum a transformatoarelor de tip uscat din rășină turnată le permit să fie instalate în spații interioare fără a fi nevoie de sisteme extinse de stingere a incendiilor. Acest lucru reduce costul instalației electrice și simplifică proiectarea de siguranță la incendiu a clădirii. Pentru proiectele în care transformatorul este situat în apropierea zonelor ocupate, cum ar fi într-un spital sau un centru comercial, riscul scăzut de incendiu al transformatoarelor din rășină turnată este un avantaj critic. La Lugao Power Co., Ltd., fabrica noastră proiectează transformatoarele noastre din rășină turnată pentru a îndeplini cele mai stricte standarde de siguranță la incendiu, inclusiv clasificarea IEC 60076-11 F1.

4. Cum verifică testele IEC 60076-11 performanța ignifugă

IEC 60076-11 este standardul internațional care definește cerințele pentru transformatoarele de tip uscat. Standardul specifică clasificarea comportamentului la foc, care este determinată de o serie de teste care simulează expunerea transformatorului la un incendiu extern. Clasificarea comportamentului la foc are două niveluri: F0 și F1. F0 este nivelul de bază, iar F1 este nivelul superior, ceea ce necesită ca transformatorul să se autostingă și să limiteze degajarea de căldură și producția de fum în timpul testului.

Testul de comportament la foc este efectuat prin aprinderea unei cantități specificate de combustibil (de obicei alcool) la o distanță definită de transformator. Testul măsoară temperatura și fluxul de căldură din jurul transformatorului, precum și timpul până la care transformatorul se autostinge după consumul de combustibil. Testul monitorizează și producția de fum și gaze toxice. Pentru a obține clasificarea F1, transformatorul trebuie să îndeplinească următoarele criterii:

• Temperatura de vârf a suprafeței transformatorului trebuie să rămână sub o limită specificată.
• Transformatorul trebuie să se autostingă într-un timp specificat după epuizarea combustibilului.
• Rata de eliberare a căldurii și producția de fum trebuie să rămână sub pragurile specificate.
• Transformatorul nu trebuie să producă picături arzătoare care ar putea aprinde materialele adiacente.
• Transformatorul trebuie să-și mențină rezistența dielectrică după testul la foc.

Tabelul de mai jos rezumă parametrii cheie ai testului de comportament la foc IEC 60076-11 și performanța tipică a transformatoarelor din rășină turnată de la Lugao Power Co.,Ltd.

Fabrica noastră de la Lugao testează transformatoarele noastre de tip uscat din rășină turnată conform standardului IEC 60076-11. Menținem rapoarte de testare pentru toate produsele noastre, care sunt disponibile clienților noștri la cerere. Aceste rapoarte oferă dovezi documentate ale performanței ignifuge ale transformatoarelor noastre, oferind clienților noștri încredere că produsul îndeplinește cele mai înalte standarde de siguranță la incendiu.

5. Echilibrarea conductibilității termice și a ignifugei

Proiectarea unei formulări de rășină turnată pentru un transformator de tip uscat necesită echilibrarea a două cerințe concurente: rezistența la flacără și conductibilitatea termică. Ignifugarea se obține prin adăugarea de umpluturi anorganice, cum ar fi ATH, care reduc conținutul combustibil al rășinii. Conductivitatea termică este importantă pentru disiparea căldurii generate de înfășurările transformatorului. O conductivitate termică mai mare permite transformatorului să funcționeze la o temperatură mai scăzută, ceea ce îi crește eficiența și durata de viață. Cu toate acestea, unele materiale de umplutură ignifuge au o conductivitate termică relativ scăzută, iar creșterea concentrației lor poate degrada performanța termică a rășinii.

Soluția constă în selectarea materialelor de umplutură cu conductivitate termică ridicată și în optimizarea distribuției dimensiunii particulelor de umplutură. Silice (SiO₂) și oxid de aluminiu (Al₂O₃) sunt utilizate în mod obișnuit ca umpluturi în transformatoarele din rășină turnată, deoarece combină o bună conductivitate termică cu proprietăți acceptabile de ignifugare. Atunci când sunt combinate cu ATH, aceste materiale de umplutură pot oferi atât rezistență la flacără, cât și conductivitate termică. Distribuția dimensiunii particulelor este, de asemenea, importantă: un amestec bine gradat de particule grosiere și fine poate obține o densitate mai mare de împachetare, ceea ce îmbunătățește atât conductivitatea termică, cât și rezistența mecanică. Tabelul de mai jos rezumă conductivitatea termică a materialelor de umplutură obișnuite din rășină turnată.

În fabrica noastră, folosim un amestec proprietar de silice și materiale de umplutură ATH pentru a obține un echilibru între rezistența la flacără și conductibilitatea termică. Formula noastră de rășină turnată atinge o conductivitate termică de 1,1-1,5 W/m·K, menținând în același timp un LOI de 30% sau mai mare. Acest lucru permite transformatoarelor noastre de tip uscat să funcționeze la sarcini mari fără a depăși limitele de temperatură, oferind totuși performanța de siguranță la incendiu necesară pentru instalarea în interior.

6. Întrebări frecvente (FAQ)

Întrebarea 1: Care este diferența dintre clasificarea comportamentului la foc F0 și F1 pentru transformatoarele de tip uscat?

Răspuns: F0 este clasificarea de bază a comportamentului la foc, iar F1 este clasificarea superioară. F0 necesită ca transformatorul să se autostingă, dar are limite mai puțin stricte pentru degajarea căldurii și producerea de fum. F1 necesită ca transformatorul să îndeplinească limite mai stricte privind temperatura de vârf, timpul de auto-stingere, rata de eliberare a căldurii și producția de fum. Pentru instalațiile interioare în clădiri cu spații ocupate, clasificarea F1 este de obicei necesară. La Lugao Power Co., Ltd., transformatoarele noastre de tip uscat din rășină turnată sunt proiectate pentru a îndeplini clasificarea F1.

Întrebarea 2: Rășina turnată produce gaze toxice atunci când este arsă?

Răspuns: Formularea de rășină turnată folosită în transformatoarele noastre de tip uscat nu conține halogeni, ceea ce înseamnă că nu conține compuși de clor sau brom care pot produce gaze toxice și corozive, cum ar fi clorura de hidrogen sau bromura de hidrogen. Produșii primari de descompunere ai rășinii noastre turnate sunt vaporii de apă, dioxidul de carbon și oxidul de aluminiu. Acest lucru face ca fumul dintr-un transformator din rășină turnată să fie mai puțin toxic decât fumul dintr-un transformator umplut cu ulei, care poate conține un amestec complex de produse de combustie toxice.

Întrebarea 3: Cum se compară performanța ignifugă a rășinii turnate cu cea a unui transformator umplut cu lichid?

Răspuns: Transformatoarele din rășină turnată au un avantaj semnificativ față de transformatoarele umplute cu lichid în ceea ce privește siguranța la incendiu. Transformatoarele umplute cu lichid conțin un volum mare de ulei combustibil, care se poate scurge și poate crea un incendiu în piscină. Rata de eliberare a căldurii și producția de fum a uleiului de ardere sunt mult mai mari decât cele ale rășinii turnate. Transformatoarele din rășină turnată nu conțin combustibil lichid și se autosting, ceea ce le face mult mai sigure pentru instalarea în interior.

Întrebarea 4: Un transformator din rășină turnată poate fi instalat într-o cameră fără stingere a incendiilor?

Răspuns: Da, un transformator de tip uscat din rășină turnată care îndeplinește clasificarea F1 poate fi instalat într-o încăpere fără sisteme dedicate de stingere a incendiilor, cu condiția ca camera să îndeplinească cerințele generale de siguranță la incendiu din codul clădirii. Pericolul scăzut de incendiu al transformatorului din rășină turnată înseamnă că nu necesită același nivel de protecție împotriva incendiilor ca un transformator umplut cu ulei. Cu toate acestea, cerințele specifice depind de codurile locale de construcție și de autoritatea care are jurisdicție. Echipa noastră tehnică poate oferi îndrumări cu privire la cerințele de instalare pentru proiectul dumneavoastră.

Întrebarea 5: Ce întreținere este necesară pentru a menține performanța ignifugă a unui transformator din rășină turnată?

Răspuns: Performanța ignifugă a unui transformator din rășină turnată este inerentă materialului și nu se degradează semnificativ în timp. Cu toate acestea, întreținerea regulată este încă necesară pentru a asigura fiabilitatea generală a transformatorului. Aceasta include inspecția vizuală pentru fisuri sau deteriorarea rășinii turnate, curățarea înfășurărilor și a conductelor de răcire pentru a preveni acumularea de praf și testarea periodică a rezistenței izolației și a descărcării parțiale. La Lugao Power Co.,Ltd., oferim linii directoare de întreținere și servicii de asistență pentru transformatoarele noastre de tip uscat.

7. Concluzie

Performanța ignifugă a unui transformator de tip uscat din rășină turnată este rezultatul unui sistem de materiale sofisticat. Rășina epoxidică asigură izolația structurală și electrică, în timp ce umplutura ATH asigură mecanismul de ignifugare endotermic. Umplutura cu silice îmbunătățește conductivitatea termică și rezistența mecanică. Împreună, aceste componente creează un material izolator al transformatorului care rezistă la aprindere, se autostinge rapid și eliberează căldură și fum minim. Aceste proprietăți sunt esențiale pentru instalațiile interioare în care siguranța la incendiu este o preocupare principală.

La Lugao Power Co., Ltd., fabrica noastră proiectează și produce transformatoare de tip uscat din rășină turnată care îndeplinesc cele mai înalte standarde de performanță de siguranță la incendiu. Produsele noastre sunt testate conform IEC 60076-11 și ating clasificarea F1. Ne angajăm să oferim clienților noștri soluții de transformare fiabile, sigure și eficiente. Fie că proiectați o clădire nouă sau modernizați un sistem electric existent, vă invităm să contactați echipa noastră tehnică pentru a discuta cerințele dumneavoastră.

Contactați Lugao Power Co.,Ltd. astăzipentru a afla mai multe despre transformatoarele noastre de tip uscat din rășină turnată și despre cum acestea pot îndeplini cerințele dumneavoastră de siguranță la incendiu.
