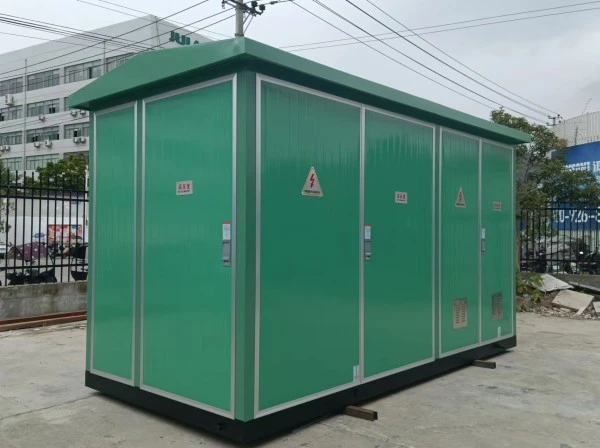

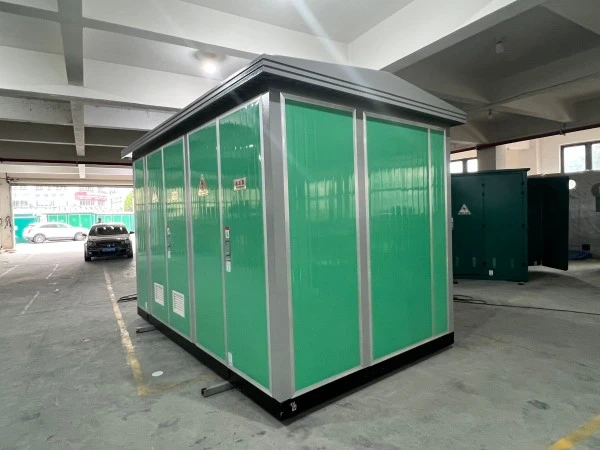

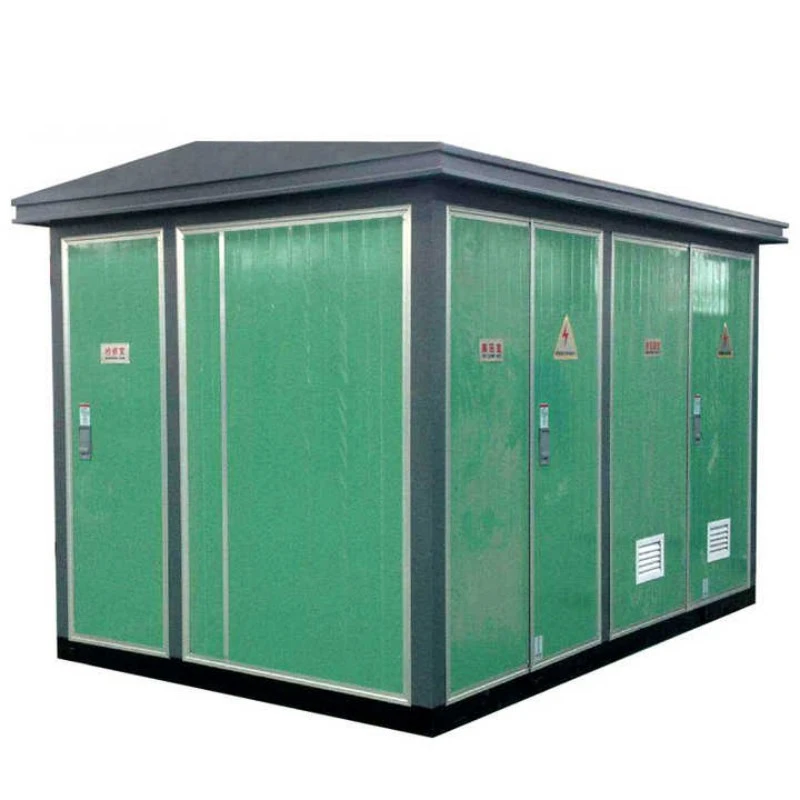

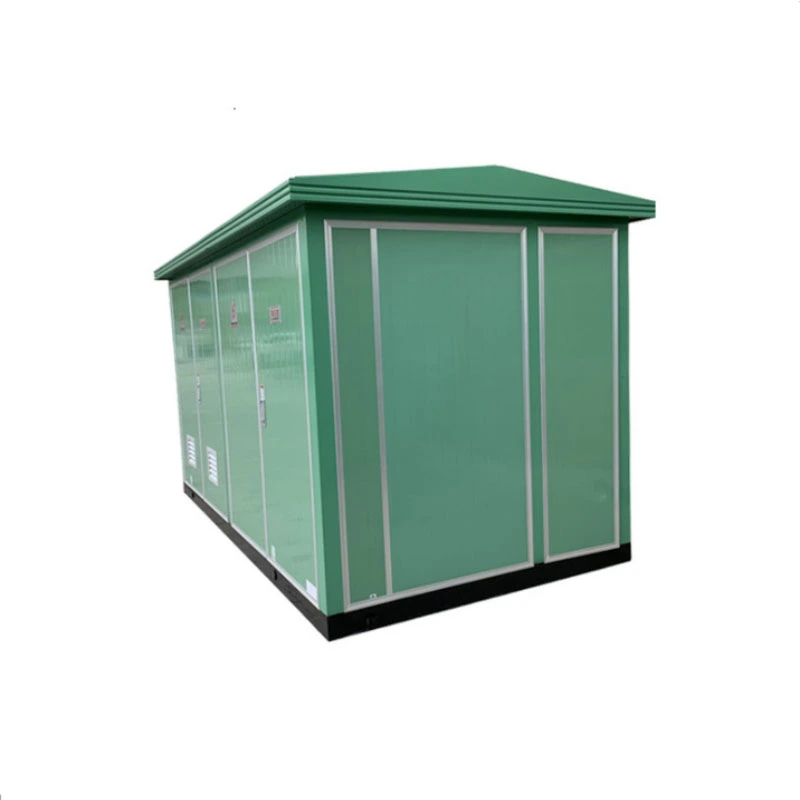

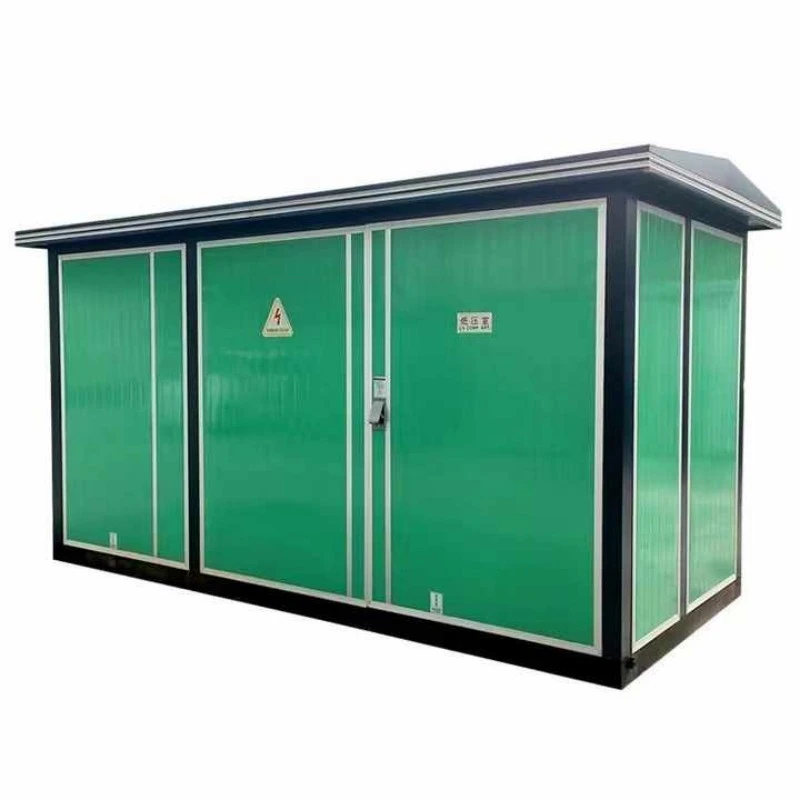

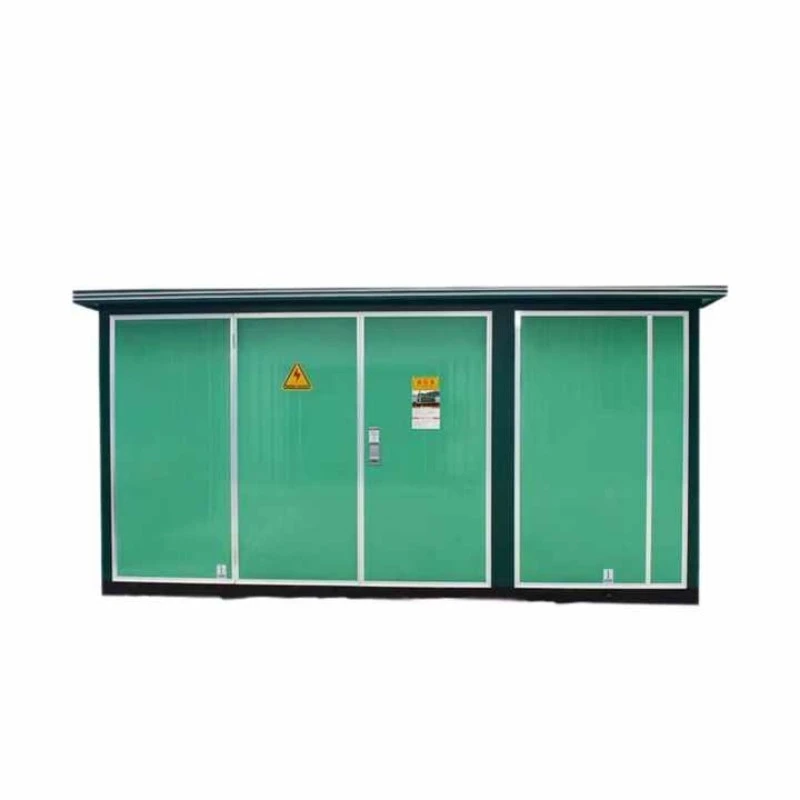

Substație de tip european cu energie eoliană

Substația de tip european cu pachet de energie eoliană este o unitate de conversie a puterii compactă, asamblată din fabrică, special concepută pentru a colecta energie electrică de medie tensiune de la una sau mai multe turbine eoliene, pentru a o reduce (sau în sus) la niveluri compatibile cu rețeaua și pentru a proteja atât turbina, cât și rețeaua de utilități de defecțiuni electrice.

Spre deosebire de substațiile cu casete generice, această unitate este construită special pentru cerințele unice ale generației eoliene:

● Toleranță ridicată la vibrații: bare interne ranforsate și feronerie anti-slăbire.

● Acomodare variată de tensiune largă: Gestionează fluctuațiile de ieșire de la 400V (terminal turbină) la 35kV (rețea de colectare).

● Monitorizare de la distanță gata: porturi SCADA integrate pentru camerele de control ale turbinelor.

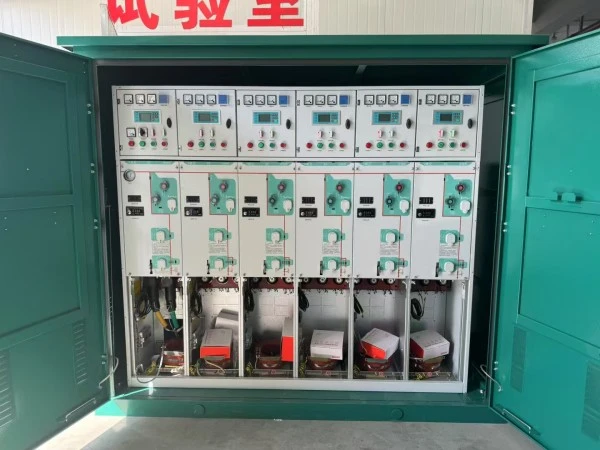

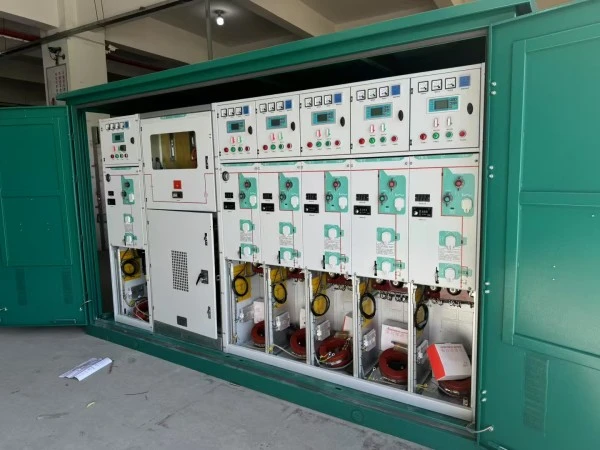

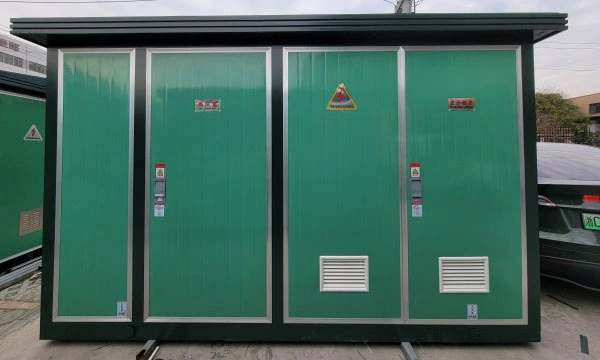

Din punct de vedere fizic, substația de tip european Wind power Packaged menține arhitectura europeană clasică cu trei compartimente (partea HV, transformator, partea LV), dar adaugă caracteristici specifice vântului: un releu dedicat de protecție a interfeței, terminale de filtrare a armonicilor și o carcasă rezistentă la intemperii pentru pulverizarea sălină de coastă.

Ce poate face?

Funcția principală: Acționează ca interfață electrică între un generator de turbină eoliană și rețeaua de colectare de medie tensiune.

Patru locuri de muncă de bază:

1. Transformarea tensiunii:Convertește tensiunea de ieșire a turbinei (de obicei 690V) la tensiunea rețelei de colectare (10kV–35kV) folosind un transformator de creștere situat în interiorul unității.

2. Izolarea erorilor:Deconectează automat turbina dacă parametrii rețelei (tensiune, frecvență) se deplasează în afara limitelor permise, protejând ambele active.

3. Condiționarea calității puterii:Oferă împământare, descărcătoare de supratensiune și puncte de filtrare pentru a atenua armonicile generate de convertizoarele de frecvență variabilă din interiorul turbinei.

4. Contorizarea și monitorizarea energiei:Găzduiește CT și PT de calitate pentru utilități pentru măsurarea tarifului de alimentare și urmărirea performanței de la distanță.

Deoarece substația de tip european echipată cu energie eoliană vine complet precablată și testată, dezvoltatorii de parcuri eoliene evită luni de zile de asamblare electrică la fața locului. O unitate deservește fie o singură turbină mare (2MW–6MW), fie un grup mic de turbine mai mici într-o configurație „daisy lanț”.

Parametrul produsului

Mai jos sunt specificațiile tehnice standard pentru Substația Eoliană Pachetă de tip european de la Lugao Power. Evaluări personalizate disponibile la cerere.

Caracteristica și aplicația produsului

Î1: Ce face ca substația de tip european echipată cu energie eoliană să fie diferită de o substație europeană standard?

R: Trei caracteristici specifice vântului. În primul rând, transformatorul din interiorul unei substații de tip european echipată cu energie eoliană este proiectat pentru fluxul de putere bidirecțional și fluctuațiile frecvente de tensiune - turbinele cresc și coboară în mod constant. În al doilea rând, compartimentul LV include un releu dedicat de protecție a interfeței rețelei care se declanșează în 100 ms dacă tensiunea sau frecvența rețelei variază, conform cerințelor standardelor de interconectare a rețelei (de exemplu, IEEE 1547, IEC 61727). În al treilea rând, întreaga carcasă folosește suporturi anti-vibrații pe toate contactele electrice; Unitățile standard ar vedea slăbirea șuruburilor după șase luni lângă o turbină.

Î2: Cum gestionează această unitate loviturile de trăsnet obișnuite în parcurile eoliene deschise?

R: Fiecare substație de tip european echipată cu energie eoliană este echipată cu descărcători de supratensiune de tip 1+2 pe ambele părți HV și JT (capacitate de descărcare 25 kA pe stâlp). În plus, rezervorul transformatorului are un ureche de împământare directă dimensionată pentru cablu de cupru de 120 mm². În testul nostru din fabrică, simulăm impulsuri de fulger de 10/350μs până la 100kA fără flashover intern.

Î3: Această substație poate fi utilizată atât pentru eolianul onshore, cât și în cel offshore?

R: Onshore — absolut. Pentru offshore, oferim o versiune upgrade numită „Pachetul Offshore”. Substația standard de tip european echipată cu energie eoliană are rating IP54, potrivită pentru zonele de coastă de pe uscat. Pentru offshore (pe platforma turbinei sau fundația jachetei), facem upgrade la IP66, folosim un strat de acoperire marină C5-M (peste 400μm grosime) și înlocuim toate șuruburile standard din oțel cu oțel inoxidabil 316L. Uleiul de transformator este înlocuit cu ester natural (biodegradabil) pentru a respecta reglementările de mediu.

Î4: Care sunt cele mai comune scenarii de aplicare pentru această unitate?

A: Patru aplicații principale:

Detalii de producție

Cum Lugao Power construiește o substație europeană de tip eoliană mai bună

Detaliu 1: Inginerie anti-vibrații

Majoritatea defecțiunilor substațiilor din parcurile eoliene se datorează conexiunilor slăbite de la oscilația constantă a turbinei (0,5–2 Hz). Soluția noastră: fiecare conexiune de bare colectoare folosește arcuri cu disc Belleville sub capul șurubului, menținând forța de strângere chiar și atunci când componentele vibrează. Blocurile terminale sunt de tip cușcă-clemă (nu cu șurub). Legăturile interioare de cabluri sunt înlocuite cu curele de blocare din oțel inoxidabil. Rezultat: după 5.000 de ore de vibrație simulată (2g, 5–200 Hz), reținerea cuplului rămâne >90% din valoarea inițială.

Detaliu 2: Proiectarea transformatorului pentru ciclul de funcționare al vântului

Transformatoarele de distribuție standard văd sarcini constante. Transformatoarele eoliene văd variații rapide de la 0% la 110% în mai puțin de 10 secunde. NoastreEnergie eoliană Substație de tip european ambalatăfolosește un miez cu rezistență ridicată la scurtcircuit, cu o presiune de strângere axială de 4,5 MPa (față de standardul industrial de 2,5 MPa). Înfășurările sunt conductoare transpuse continuu (CTC) mai degrabă decât mai multe fire paralele, eliminând pierderile de curent circulant în timpul sarcinilor dezechilibrate. Adăugăm, de asemenea, senzori de temperatură cu fibră optică încorporați direct în înfășurarea LV - nu doar termometre de ulei de top - oferind date în timp real punctului de acces controlerului turbinei.

Detaliu 3: Protecție împotriva coroziunii dincolo de vopsea

Parcurile eoliene se află în medii de clasă C3 (intern) până la C5-M (offshore). Acoperirea cu pulbere standard eșuează la marginile tăiate. Procesul nostru:

1. Etanșarea marginilor: Fiecare margine tăiată cu laser primește o sferă de etanșant epoxidic pentru margini înainte de vopsire.

2. Grund bogat în zinc: 80μm grund epoxidic cu praf de zinc 95% (protecție sacrificială).

3. Strat intermediar: 100 μm de epoxidic de grad ridicat.

4. Strat de acoperire: 80μm de poliuretan (RAL 7035 gri deschis, sau personalizat).

DFT total (grosimea filmului uscat) = minim 260μm. Pulverizare salină testată până la 1.500 de ore fără fluaj (ASTM B117).

Avantajul nostru față de concurenți

De ce să alegeți Lugao Power pentru substațiile eoliene?

Peste 10 ani de producție de echipamente electrice

Echipa de inginerie dedicată transformatoarelor și comutatoarelor MT

Soluții pentru stații eoliene de la 1MVA la 8MVA

Testare din fabrică înainte de expediere

Proiecte personalizate pentru proiectele eoliene pe țărm și pe coastă

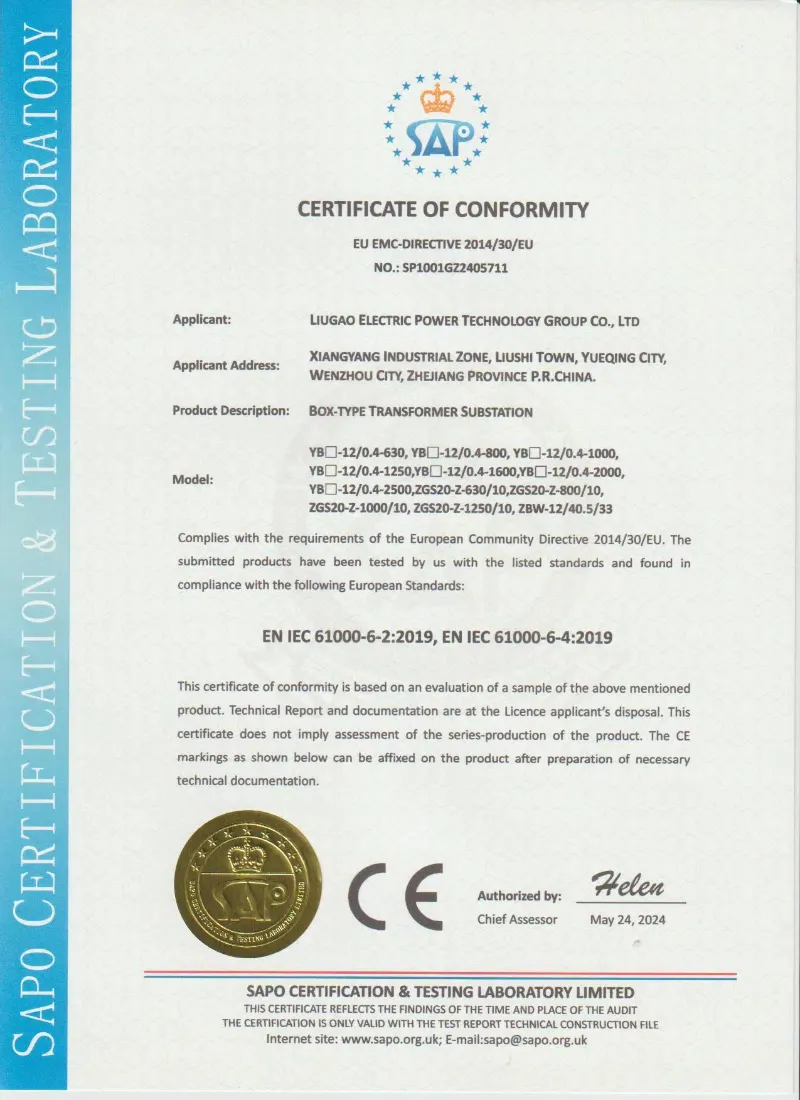

Fabricare și testare conformă IEC
