Cum să alegeți stația potrivită de tip cutie pentru proiectul dvs

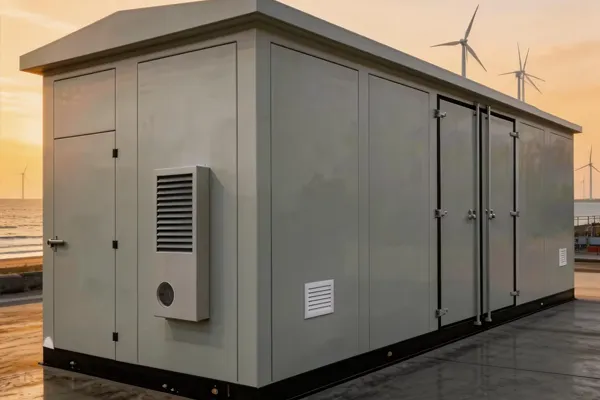

A Substație de tip Boxeste o soluție compactă de distribuție a energiei care integrează aparate de distribuție de înaltă tensiune, transformator, echipamente de distribuție de joasă tensiune și dispozitive de protecție într-o singură carcasă prefabricată. Este utilizat pe scară largă în parcuri industriale, clădiri comerciale, comunități rezidențiale, proiecte de energie regenerabilă, site-uri miniere și sisteme temporare de alimentare cu energie.

În calitate de producător de echipamente de transmisie și distribuție a energiei, Lugao furnizează transformatoare, aparate de comutare, întrerupătoare, deconectatoare, paratrăsnet, CT/PT/VT și soluții personalizate OEM/ODM pentru utilitate, proiecte industriale și de infrastructură. Pe baza cerințelor proiectului, Lugao poate sprijini clienții cu configurație tehnică, selecție de produse și soluții personalizate de substație.

Ce este o substație de tip cutie?

O substație de tip cutie este cunoscută și ca substație prefabricată sau substație compactă. Este conceput pentru să primească energie de medie tensiune, să o transforme la joasă tensiune și să distribuie energie electrică în siguranță către utilizatorii finali.

Componentele principale

• Unitate de înaltă tensiune:Folosit pentru controlul puterii de intrare, protecție și comutare.
• Unitate de transformare:Convertește tensiunea pentru a îndeplini cerințele de distribuție ale proiectului.
• Unitate de joasă tensiune:Distribuie puterea către sarcinile electrice și circuitele finale.
• Carcasă:Protejează echipamentul intern de intemperii, praf și impact extern.
• Dispozitive de protectie:Ajuta la asigurarea unei functionari sigure in timpul suprasarcinii, scurtcircuitului sau conditiilor de defect.

De ce proprietarii de proiecte aleg substații de tip box

• Structura compacta:Economisește spațiu de instalare în comparație cu substațiile tradiționale.
• Instalare rapida:Designul asamblat din fabrică reduce timpul de construcție la fața locului.
• Aplicație flexibilă:Potrivit pentru proiecte industriale, comerciale, municipale și de energie regenerabilă.
• Protecție fiabilă:Structura închisă îmbunătățește siguranța echipamentului și stabilitatea funcționării.
• Configurație personalizată:Poate fi proiectat în funcție de nivelul de tensiune, capacitatea, aspectul și condițiile de amplasare.

Factori cheie atunci când alegeți o substație de tip box

1. Confirmați nivelul de tensiune

Nivelul de tensiune ar trebui să se potrivească cu cerințele de conectare la rețea și de sarcină ale proiectului. Configurații comune includ intrarea de medie tensiune și ieșirea de joasă tensiune pentru rețelele de distribuție.

• Verificați tensiunea rețelei de intrare.
• Confirmați tensiunea de ieșire necesară pentru echipamentul final.
• Asigurați conformitatea cu standardele electrice locale și specificațiile proiectului.

2. Calculați capacitatea transformatorului

Capacitatea transformatorului este unul dintre cei mai importanți factori de selecție. Capacitatea subdimensionată poate cauza suprasarcină, în timp ce capacitatea supradimensionată poate crește investițiile și pierderile de energie.

• Calculați sarcina totală conectată.
• Luați în considerare creșterea sarcinii pentru extinderea viitoare.
• Evaluați cererea de vârf și cerințele de funcționare continuă.
• Selectați tipul de transformator în funcție de eficiență, mediu și nevoile de întreținere.

3. Evaluați mediul de instalare

Condițiile amplasamentului afectează direct designul carcasei, nivelul de izolație, ventilația și gradul de protecție.

• Instalare în exterior:Necesită design rezistent la intemperii, anticoroziune și ventilație.
• Zone cu temperaturi ridicate:Necesită o disipare adecvată a căldurii și o răcire a transformatorului.
• Medii prăfuite sau umede:Necesită o protecție mai mare a carcasei și performanță de etanșare.
• Locuri de mare altitudine:Poate necesita un design special de izolație și ajustare tehnică.

4. Alegeți aspectul potrivit

Dispunerea internă ar trebui să susțină o funcționare sigură, întreținere ușoară și conexiune eficientă prin cablu.

• Aspect în stil european:Folosit în mod obișnuit pentru sisteme de distribuție compacte și integrate.
• Aspect în stil american:Adesea folosit acolo unde transformatorul și funcțiile de comutare sunt strâns integrate.
• Aspect personalizat:Potrivit pentru proiecte cu cerințe speciale de spațiu, direcție de cablu sau operare.

5. Examinați cerințele de protecție și siguranță

Proiectarea de siguranță ar trebui să acopere protecția electrică, protecția mecanică și siguranța operatorului.

• Protecție la suprasarcină și scurtcircuit
• Proiectarea sistemului de împământare
• Măsuri de siguranță pentru interblocare și funcționare
• Opțiuni de protecție împotriva arcului și izolarea defecțiunilor
• Etichete de avertizare clare și acces la întreținere

Tabel de selecție a stației de tip box

Factorul de selecție	Ce trebuie verificat	De ce contează	Acțiune recomandată
Nivel de tensiune	Tensiunea de intrare și tensiunea de ieșire	Asigură compatibilitatea cu rețeaua și sarcinile electrice	Confirmați desenele proiectului și cerințele rețelei locale înainte de selecție
Capacitatea transformatorului	Sarcina totală, cererea de vârf și extinderea viitoare	Previne supraîncărcarea și evită investițiile inutile	Selectați capacitatea pe baza calculului de sarcină reală și a marjei de rezervă
Mediul de instalare	Locație în aer liber/interior, temperatură, umiditate, praf și altitudine	Afectează protecția carcasei, izolarea și performanța de răcire	Alegeți gradul de protecție adecvat, ventilația și designul anticoroziv
Configurarea aparatului de comutare	Cabinet de intrare, cabinet de ieșire, unități de contorizare și protecție	Determină controlul puterii, protecția și flexibilitatea de funcționare	Configurați conform schemei de distribuție și cerințelor de întreținere
Protecție de siguranță	Sisteme de împământare, interblocare, protecție împotriva defecțiunilor și avertizare	Îmbunătățește siguranța operatorului și fiabilitatea sistemului	Respectați standardele electrice aplicabile și specificațiile de siguranță ale proiectului
Nevoi de personalizare	Dimensiuni, culoare, aspect, intrare cablu și cerințe OEM/ODM	Ajută echipamentul să se potrivească cu cerințele site-ului proiectului și ale mărcii	Lucrați cu un producător experimentat, cum ar fi Lugao, pentru design personalizat

Scenarii comune de aplicare

Proiecte industriale

• Fabrici și linii de producție
• Site-uri de minerit și industrie grea
• Parcuri industriale și baze de producție

Facilități comerciale și publice

• Centre comerciale și clădiri de birouri
• Spitale, școli și facilități municipale
• Comunități rezidențiale și rețele urbane de distribuție

Proiecte de energie regenerabilă

• Centrale solare
• Sisteme de colectare a energiei eoliene
• Proiecte de stocare și generare distribuită de energie

De ce să alegeți Lugaopentru soluții pentru stații de tip box?

Alegerea furnizorului potrivit este la fel de importantă ca și selectarea echipamentului potrivit. Lugao susține puterea globală proiecte cu experiență în producție, acoperire largă de produse și servicii orientate spre inginerie.

Avantajele Lugao

• Experiență în producția de echipamente de transport și distribuție a energiei electrice
• Gama de produse care acoperă transformatoare, aparate de comutare și echipamente de protecție aferente
• Soluții personalizate OEM/ODM pentru diferite specificații de proiect
• Sprijin pentru aplicații de utilități, industriale, de infrastructură și energie regenerabilă
• Asistenta tehnica pentru configurare, layout si selectia echipamentelor

Concluzie

DreaptaSubstație de tip Boxtrebuie selectat în funcție de nivelul de tensiune, capacitatea transformatorului, mediul de instalare, cerințele de protecție și nevoile viitoare de extindere. Lucrând cu un experimentat producător precum Lugao, proprietarii de proiecte pot îmbunătăți eficiența instalării, siguranța sistemului și pe termen lung fiabilitatea distribuției de energie.
