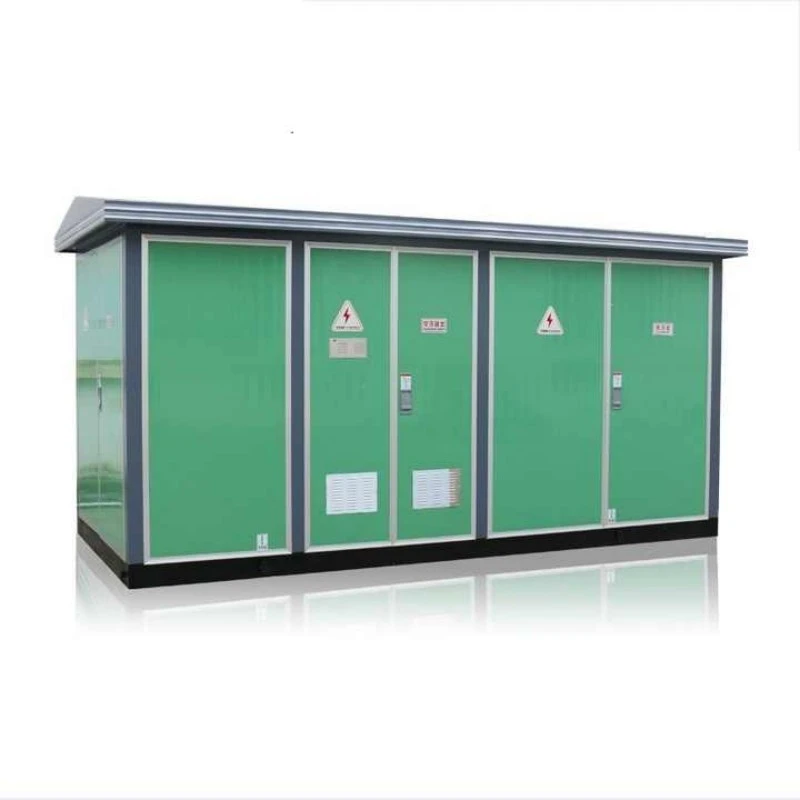

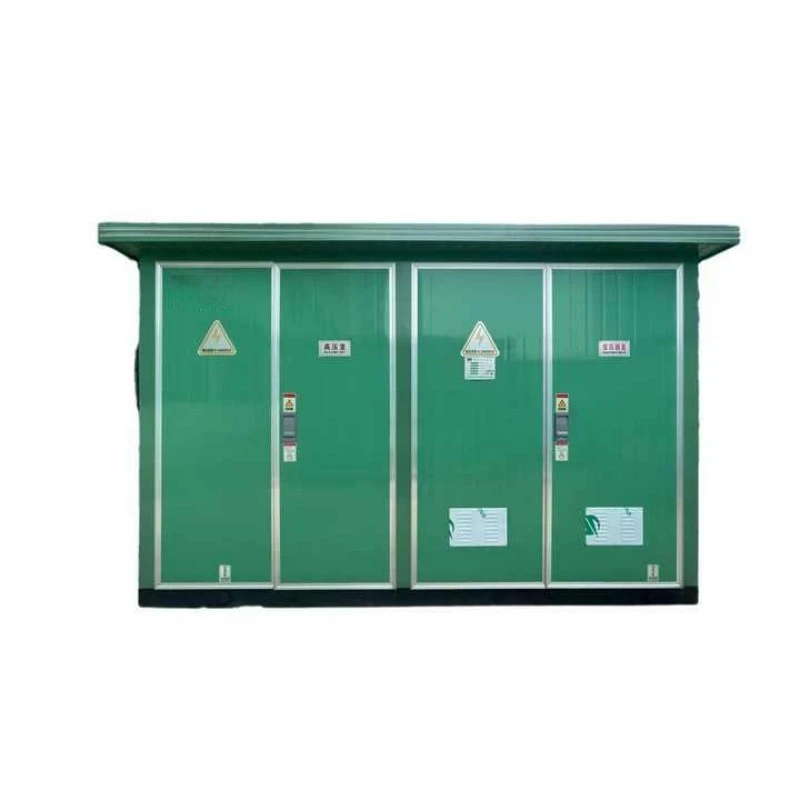

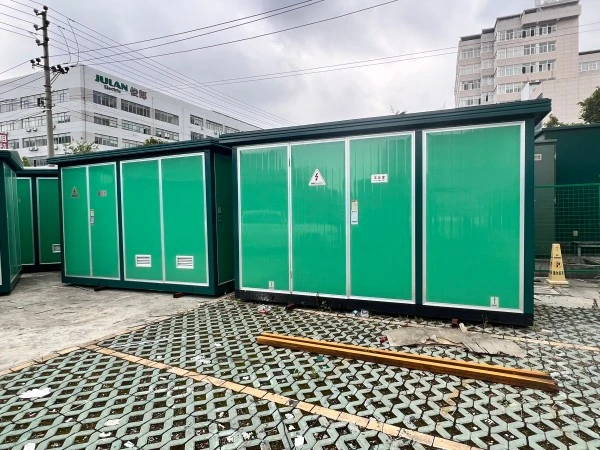

Substație prefabricată compactă de tip european

O substație prefabricată compactă de tip european este o unitate de distribuție a energiei închisă, cu trei camere, asamblată din fabrică, proiectată pentru a primi, transforma și distribui energie electrică de medie tensiune la sarcini de joasă tensiune. Spre deosebire de stațiile tradiționale din beton, care necesită săptămâni de construcție la fața locului, această unitate vine gata pentru conectare.

Ce este?

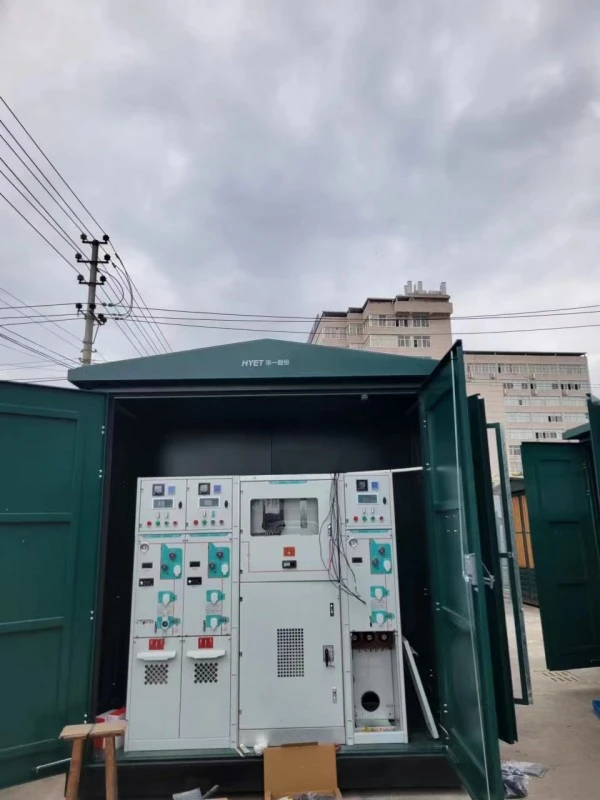

Substația prefabricată compactă de tip european (cunoscută și ca aSubstație cutie europeană) constă din trei compartimente distincte, separate:

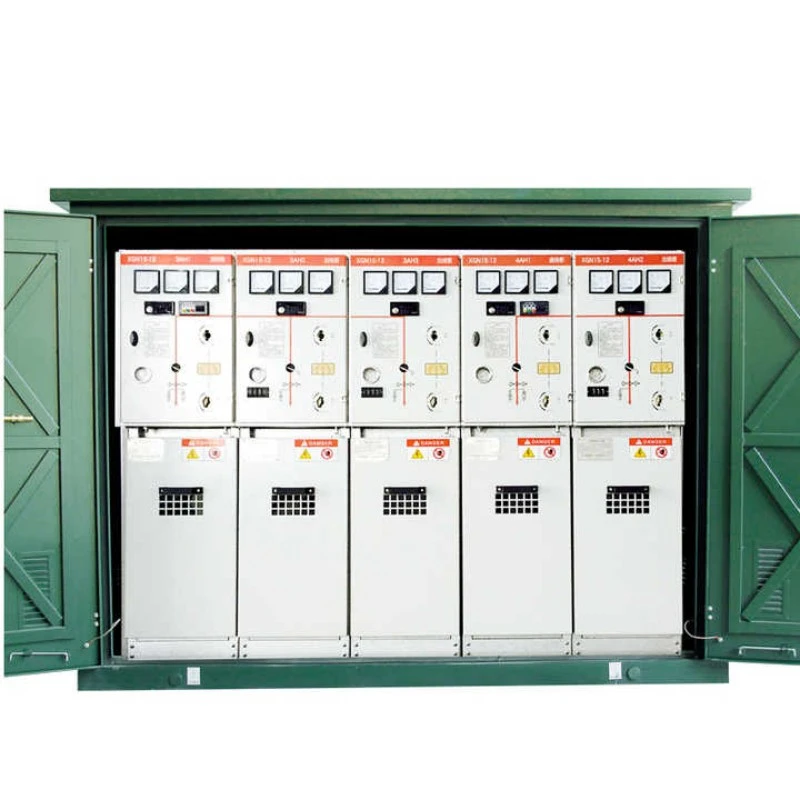

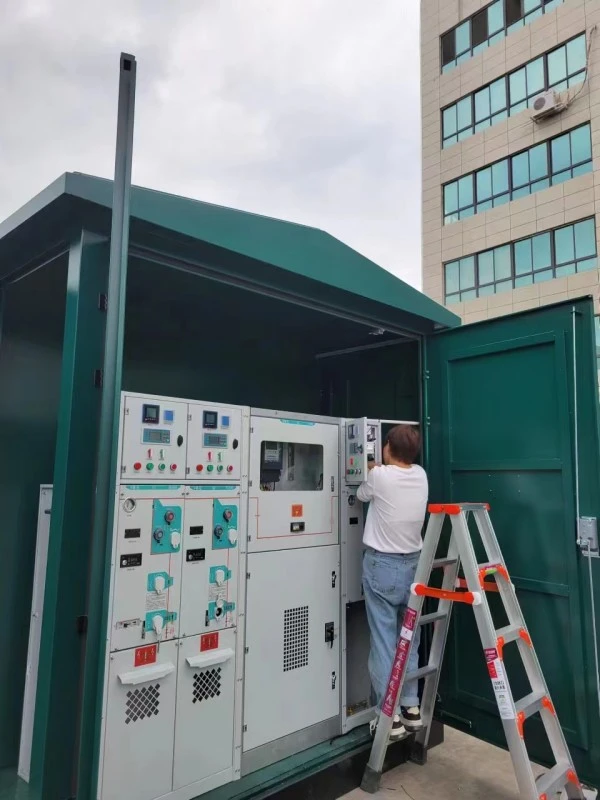

1. Compartiment de înaltă tensiune (HV): găzduiește aparate de comutare, relee de protecție și dispozitive de contorizare.

2. Compartimentul transformatorului: Conține un transformator immers în ulei sau de tip uscat.

3. Compartiment de joasă tensiune (LV): Conține panouri de distribuție, întrerupătoare și alimentatoare de ieșire.

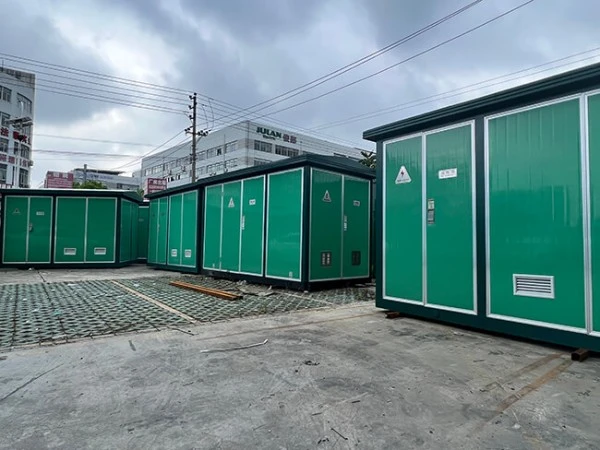

Aceste trei camere sunt aranjate într-o formă „I” sau „II” într-o singură carcasă din oțel sau compozit, rezistentă la intemperii. Fiecare compartiment este separat fizic de partiții metalice pentru a preveni propagarea defecțiunilor.

Ce poate face?

Acest echipament îndeplinește trei funcții de bază:

1. Conversie de tensiune redusă: convertește tensiunea medie de intrare (6kV, 10kV, 20kV, 35kV) în tensiune joasă utilizabilă (400V, 230V).

2. Protecție și izolare: Izolează automat circuitele defecte prin siguranțe sau întreruptoare, protejând activele din aval.

3. Managementul sarcinii: Distribuie puterea către mai multe circuite de ieșire, permițând comutarea selectivă, măsurarea și monitorizarea.

Deoarece substația prefabricată compactă de tip european este precablată și testată în fabrică, elimină erorile complexe de cablare la fața locului. Acesta servește drept centru nervos pentru distribuția finală a energiei în blocuri rezidențiale, fabrici, ferme solare și stații de încărcare pentru vehicule electrice.

Avantajele produsului

Atunci când alegeți substația prefabricată compactă de tip european de la Lugao Power, obțineți cinci avantaje competitive distincte față de substațiile convenționale și alternativele de tip american.

Avantajul 1: Siguranța superioară a personalului

Designul „compartimentat” cu trei compartimente este semnul distinctiv al oricărei substații prefabricate compacte de tip european autentic. Fiecare secțiune este complet interblocată cu interblocări mecanice și electrice. De exemplu, ușa LV nu se poate deschide decât dacă întrerupătorul principal este OPRIT; ușa HV nu se poate deschide decât dacă întrerupătorul de împământare este ÎNCHIS. Această logică de siguranță secvențială previne expunerea directă frontală, reducând drastic riscurile de arc electric pentru operatori. În schimb, substațiile de tip american au adesea părți sub tensiune expuse în timpul înlocuirii siguranțelor.

Avantajul 2: Capacitate de alimentare neîntreruptă

Spre deosebire de unitățile de tip american în care înlocuirea unei siguranțe necesită deconectarea întregului transformator, substația noastră compactă prefabricată de tip european permite întreținere independentă. Puteți deschide compartimentul LV pentru citirea contorului în timp ce partea HV rămâne activă. Versiunile mai avansate pot găzdui un RMU cu comutare în buclă (unitate principală cu inel), permițând o configurație „două intră, două ieșiri” care menține alimentarea clienților din aval chiar și în timpul defecțiunilor din amonte. Acest lucru îl face indispensabil pentru spitale și centre de date.

Avantajul 3: Management termic excelent

Fiecare compartiment al transformatorului are ventilație forțată (ventilatoare automate controlate termostatic) plus jaluzele de convecție naturală. Separarea fizică înseamnă că căldura generată de transformator nu afectează releele electronice sensibile din compartimentul HV. Testele noastre arată că temperatura internă rămâne cu 15–20°C mai mică decât modelele nesegmentate în timpul sarcinilor maxime de vară, prelungind direct durata de viață a izolației.

Avantajul 4: Adaptabilitate extremă la mediu

Construită la IP54 minim (etanșă la praf și protejată împotriva jeturilor de apă), carcasa rezistă la stropii de sare, furtunile de nisip și ploile abundente. Un spațiu de aer de 40 mm plus încălzitoarele anticondens împiedică umiditatea internă. Interval de funcționare: -40°C până la +55°C. Această robustețe este motivul pentru care substația prefabricată compactă de tip european este alegerea implicită pentru fermele eoliene de coastă și proiectele solare în deșert.

Avantajul 5: Costul total de proprietate (TCO) mai mic

Prețul inițial de achiziție poate fi cu 15-20% mai mare decât o unitate comparabilă de tip american, dar TCO peste 20 de ani este cu 30% mai mic. De ce? Unitățile de tip european au componente modulare înlocuibile (schimbați doar o siguranță defectă, nu întreaga bară). Bazinele de reținere a uleiului previn amenzile de contaminare a solului. Lucrările civile minime (doar o placă plată de beton) față de construirea unei încăperi de beton economisesc 5.000-10.000 USD pe unitate în muncă de instalare.

Caracteristicile produsului

Mai jos sunt caracteristicile tehnice specifice ale stației noastre prefabricate compacte de tip european:

Detalii de producție

Lugao Power produce fiecare substație prefabricată compactă de tip european în fabrica noastră de 25.000 m², certificată ISO 9001. Mai jos sunt detalii cheie de producție care ne diferențiază calitatea.

Selectarea materialelor

Oțel: Oțel galvanizat DX51D+Z275 importat, forfecat și îndoit pe un poanson cu turelă CNC (toleranță ±0,2 mm).

GRP (Glass Reinforced Polyester): Oferit pentru comenzile de coastă – zero coroziune, dar costuri mai mari. Clasa ignifuga VO (UL94).

Miezul transformatorului: metal amorf sau oțel silicon CRGO (grad M5, grosime 0,23 mm). Pierderea fără sarcină este redusă cu 70% în comparație cu oțelul standard.

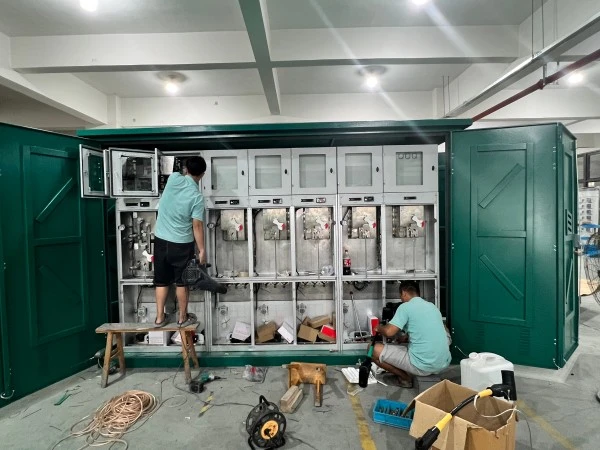

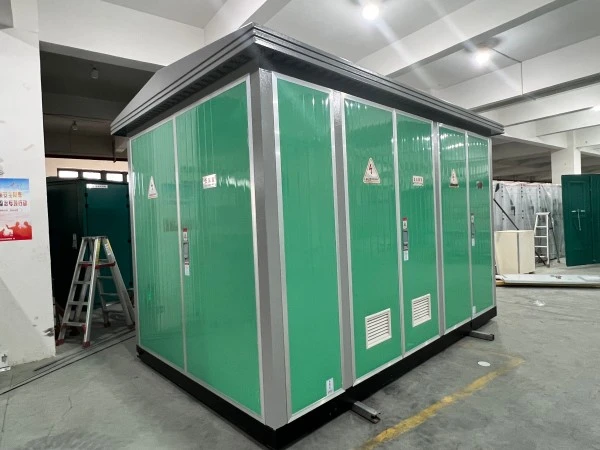

Procesul de asamblare

Fabricarea compartimentelor: Dispozitive de sudură separate pentru secțiuni HV, Transformator și LV. Fiecare compartiment este testat pentru scurgeri cu o soluție de săpun (pentru reținerea uleiului).

Vopsire: Pretratare (degresare, fosfatare) → Grund epoxidic (80μm) → Strat de finisare poliester (70μm). Test de pulverizare cu sare: 720 ore fără scurgere.

Cablaje interioare: Cabluri de cupru, fără halogeni, la 90°C, sertizate cu matrițe hexagonale (test de extragere >200N). Toate terminalele sunt etichetate cu markere termocontractabile.

Instalarea transformatorului: Transformatoarele umplute cu ulei sunt supuse uscării în vid (umiditate reziduală <0,5%). Transformatoarele de tip uscat sunt impregnate sub presiune de vid (VPI) de două ori.

Verificări de control al calității

1. Test dielectric: 28kV/1min pentru partea HV; 3kV/1min pentru partea LV.

2. Funcționare la căldură: încărcare completă la 40°C ambiantă timp de 8 ore; creșterea temperaturii monitorizată de 12 senzori PT100.

3. Test IP: Camera de praf timp de 8 ore, urmată de testul cu jet de apă (duză de 12,5 mm la 100 litri/min).

4. Test de interblocare funcțională: 50 de cicluri de deschidere-închidere la fiecare comutator.

Opțiuni de personalizare

1. Culoare: RAL 7035 (gri deschis) standard; orice cod RAL la cerere (+15 zile de livrare).

2. Intrare cablu: Inferioară (prin plintă) sau laterală (plăci presetupe).

3. Funcții inteligente: monitorizare de la distanță activată IoT (curent, tensiune, temperatură, starea ușii) prin 4G/WiFi.

Ambalare, Livrare, Garantie

Ambalare și transport

Fiecare substație prefabricată compactă de tip european este ridicată folosind patru urechi de ridicare încorporați (testat la 2× greutatea brută). Procedura de ambalare:

● Interior: pachete de desicant cu silicagel (2 kg) plasate în fiecare compartiment pentru a absorbi umiditatea de tranzit.

● Intrări pentru cabluri: Sigilate cu capace de plastic și bandă auto-vulcanizantă.

● Exterior: Învelit cu folie VCI (Vapor Corrosion Inhibitor), apoi acoperit cu o prelată rezistentă la apă.

● Încălcare: înșurubat pe un suport de transport din oțel (înălțime de 1200 mm pentru buzunarele pentru stivuitoare). Protecții de colț și benzi de curele.

Timp de livrare: 25 de zile lucrătoare pentru unitatea standard de 630 kVA; 35 de zile pentru comenzi personalizate (inclusiv contorizare inteligentă).

Garanție și post-vânzare

Perioada de garanție: 12 luni de la data punerii în funcțiune sau 14 luni de la expediere (oricare survine primul).

Acoperire: Toate defectele de fabricație ale materialelor sau de manoperă. Nu acoperă daunele cauzate de fulgere, inundații, supraîncărcări dincolo de plăcuța de identificare sau modificări neautorizate.
