Stație de transformare de tip european inteligent preinstalată

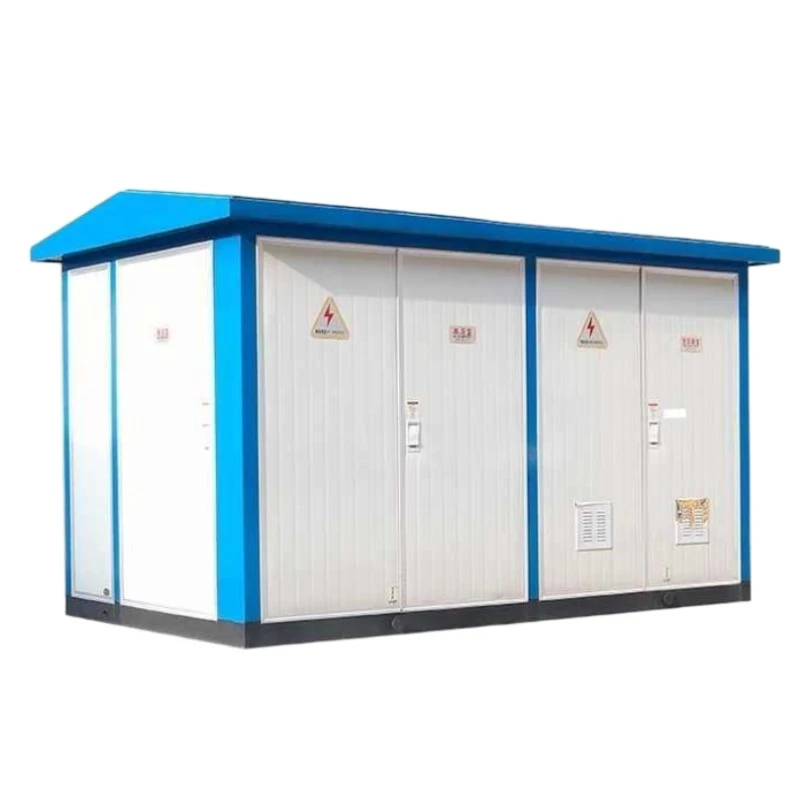

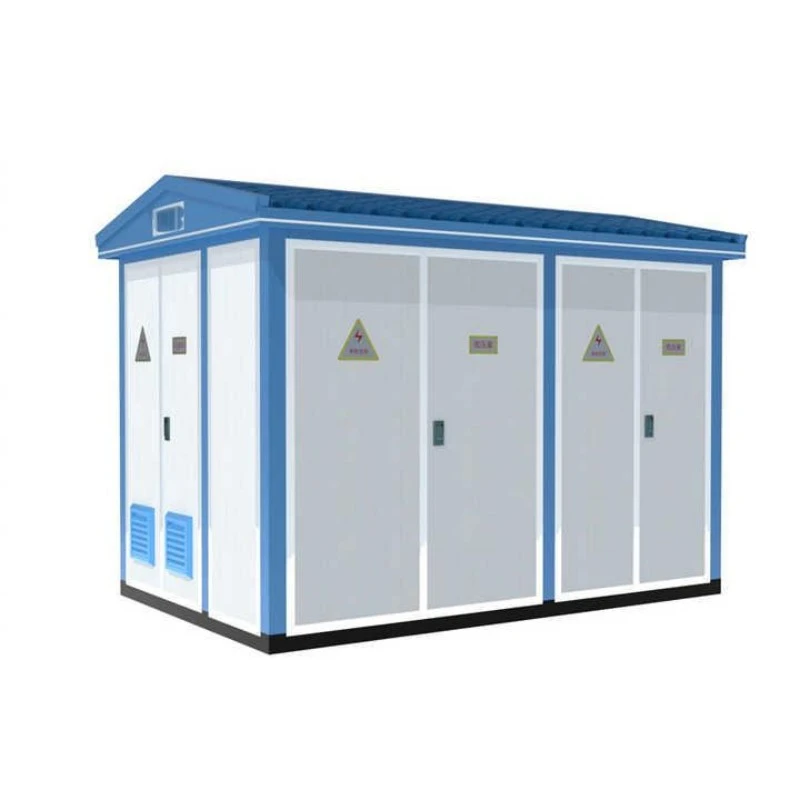

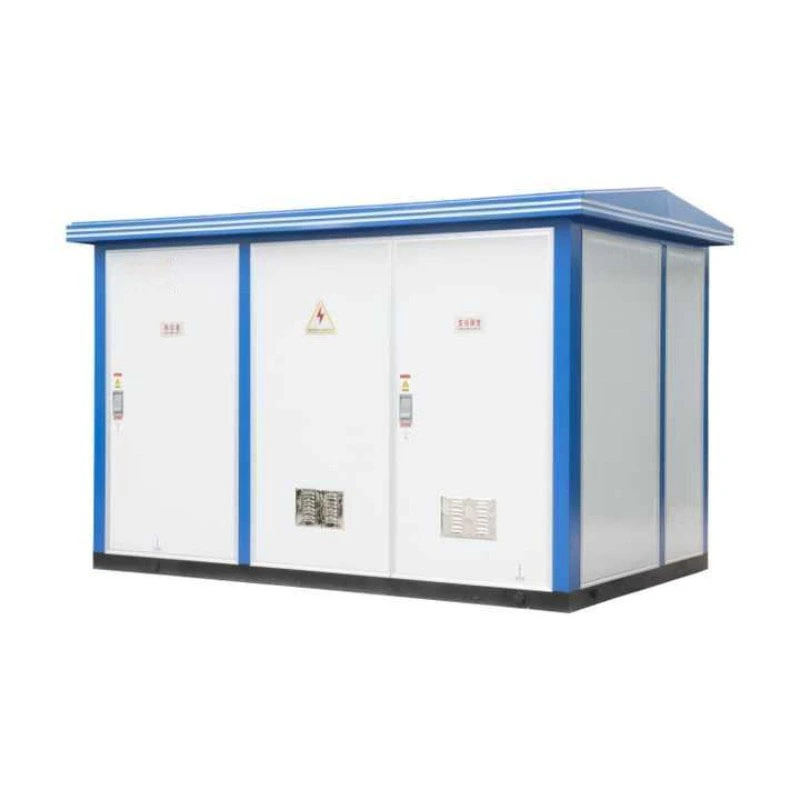

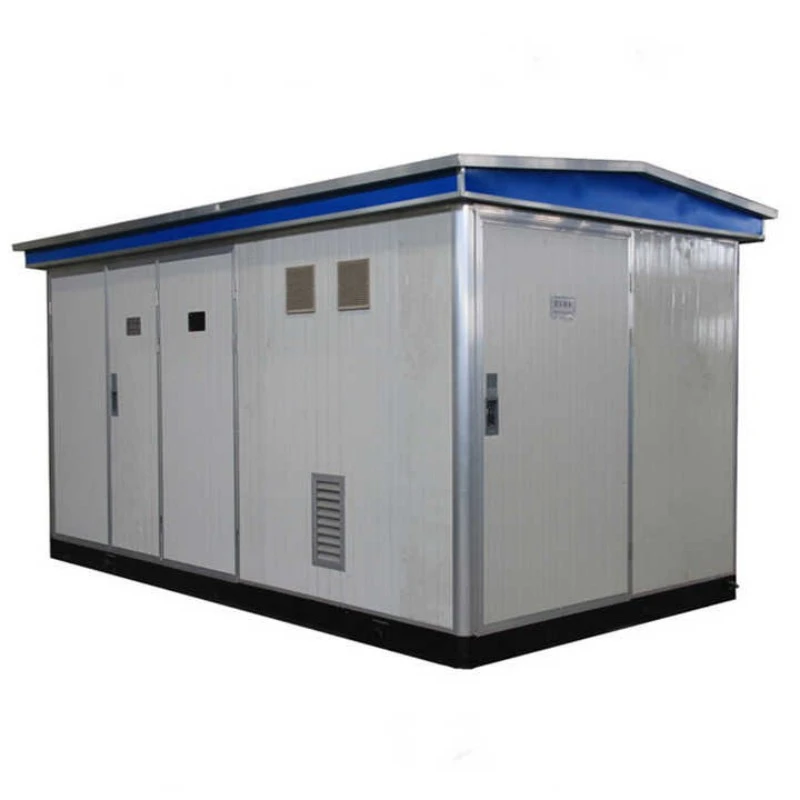

Stația de transformare de tip european Smart preinstalată este o unitate de distribuție a energiei compactă, asamblată din fabrică, care integrează unaparate de comutare de medie tensiune, un panou de distribuție de joasă tensiune și un transformator immers în ulei sau de tip uscat într-o singură carcasă închisă. Spre deosebire de substațiile tradiționale de inginerie civilă, această unitate în stil european este prefabricată, testată și livrată ca sistem gata de instalat.

Ce face?

Reduce electricitatea de medie tensiune (de obicei 6kV–35kV) la niveluri de joasă tensiune (400V–690V) pentru o distribuție sigură către comunități rezidențiale, clădiri comerciale, fabrici și centrale de energie regenerabilă. Stația de transformare de tip european Smart preinstalată acceptă, de asemenea, monitorizarea inteligentă a sarcinii, temperaturii și calității energiei, permițând diagnosticarea defecțiunilor de la distanță și funcții de alarmă automată. Acest lucru îl face o alegere ideală pentru rețelele inteligente și substațiile nesupravegheate.

Avantajele produsului

1. Monitorizare inteligentă și control de la distanță

Stația de transformare de tip european Smart preinstalată vine cu o unitate terminală inteligentă opțională (ITU) care colectează date în timp real despre tensiune, curent, factor de putere și temperatura uleiului. Datele pot fi transmise prin 4G, Ethernet sau fibră optică către o cameră de control centrală, reducând costurile de inspecție la fața locului.

2. Amprentă compactă și implementare rapidă

Deoarece este pre-asamblată din fabrică, stația de transformare de tip european Smart preinstalată necesită doar o simplă fundație la fața locului. Instalarea durează 1-2 zile în loc de săptămâni, economisind până la 60% în lucrări civile și ocuparea terenului.

3. Fiabilitate ridicată în condiții dure

Cu un grad de protecție IP54 (sau mai mare) pentru carcasă și transformatoare imersate în ulei sau din rășină epoxidică în interior, această substație rezistă la praf, ploaie, ceață sărată și temperaturi extreme de la -25°C până la +40°C, asigurând funcționarea continuă în deșerturi, zone de coastă sau regiuni de mare altitudine.

4. Eficiență energetică și pierderi reduse

Echipată cu transformatoare cu pierderi reduse din seria S11 sau S13, stația de transformare de tip european Smart preinstalată reduce pierderile fără sarcină cu până la 30% în comparație cu unitățile convenționale, reducând direct facturile de energie electrică și emisiile de carbon pe o durată de viață de 20 de ani.

5. Complet personalizabil

Oferim configurații flexibile: înfășurări din cupru sau aluminiu, comutatoare de reglaj sub sarcină, corecție automată a factorului de putere (APFC) și descărcătoare de supratensiune. Indiferent dacă aveți nevoie de o unitate de 200 kVA pentru o zonă de vilă sau de o unitate de 2500 kVA pentru un parc industrial, putem personaliza soluția.

Caracteristica produsului

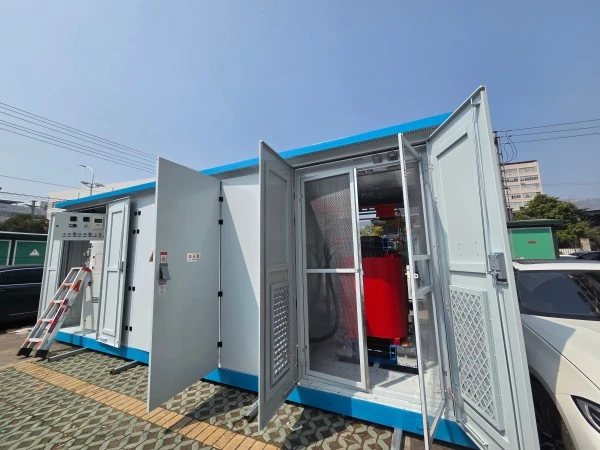

Carcasă complet închisă și rezistentă la intemperii --- Fabricată din oțel galvanizat sau aliaj de aluminiu, acoperită cu vopsea anticorozivă, potrivită pentru instalare în exterior.

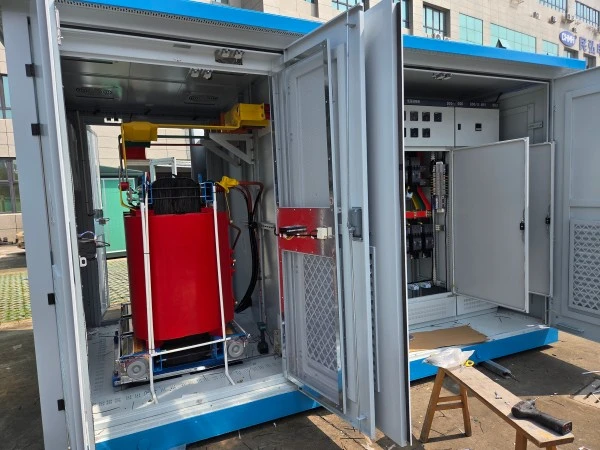

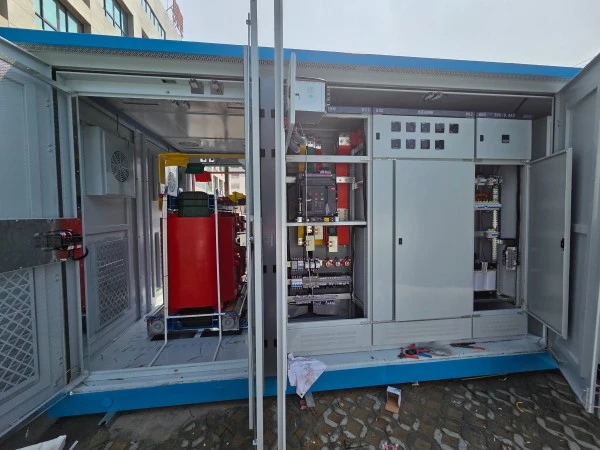

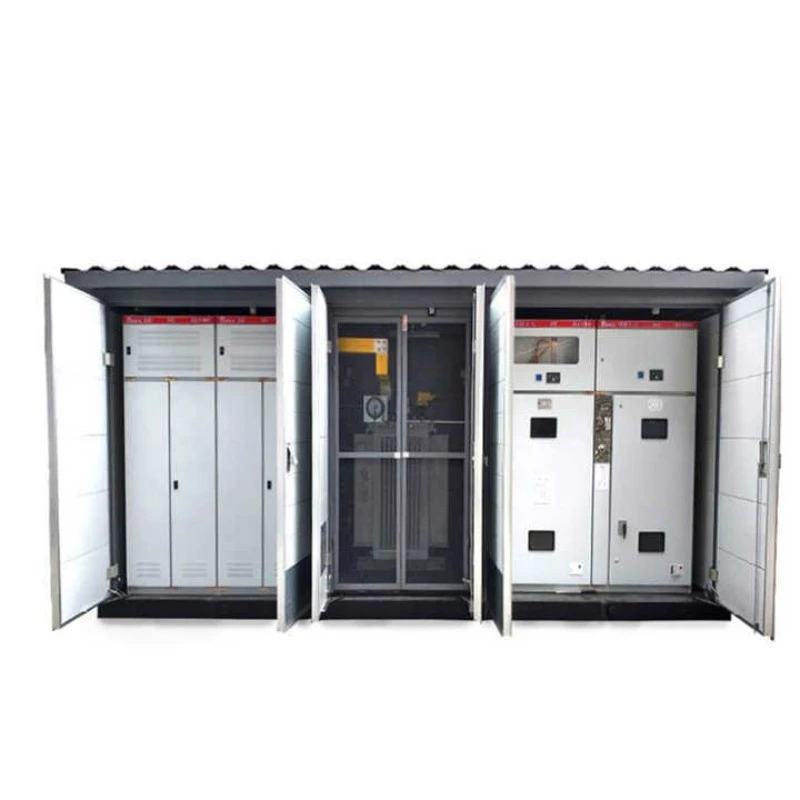

Dispoziție internă modulară --- Compartimente separate pentru aparatul de distribuție HV, transformator și distribuție LV, cu interblocări mecanice pentru a asigura siguranța operatorului.

Sistem inteligent de răcire --- Ventilatoare cu temperatură controlată pentru transformatoare de tip uscat sau panouri ondulate pentru radiatoare pentru unitățile cu scufundare în ulei, care se activează automat când temperatura depășește valoarea de referință.

Protecție împotriva arcului electric și suprasarcină --- Echipat cu întreruptoare SF6 sau cu vid, întrerupătoare cu siguranțe și dispozitive de protecție la supratensiune (SPD) pentru a îndeplini standardele IEC 62271-202.

Interfață ușor de utilizat --- Afișajul cu ecran tactil local (opțional) arată date în timp real și înregistrări de defecțiuni, în timp ce accesul de la distanță prin aplicația pentru smartphone este disponibil pentru personalul de întreținere.

Funcționare cu zgomot redus---Nivel de zgomot ≤55dB(A) pentru aplicații rezidențiale, realizat prin suporturi de amortizare a vibrațiilor și panouri de izolare acustică.

Design antifurt și securitate --- Încuietori rezistente, senzori pentru uși și integrarea CCTV opțională fac ca substația de transformare de tip european Smart preinstalată să fie potrivită pentru locații la distanță, nesupravegheate.

Aplicarea produsului

Stația de transformare de tip european Smart preinstalată este utilizată pe scară largă în:

Distribuția de energie urbană

Complexe rezidențiale, centre comerciale, hoteluri și spitale în care spațiul este limitat și siguranța la incendiu este critică.

Parcările subterane sau instalațiile de pe acoperiș beneficiază de designul său compact, de reținere a uleiului.

Proiecte de energie regenerabilă

Fermele solare și parcurile eoliene terestre necesită implementare rapidă și rezistență la intemperii. Această substație se integrează perfect cu invertoarele fotovoltaice și convertoarele pentru turbine eoliene.

Infrastructură și facilități publice

Aeroporturile, stațiile de metrou, tunelurile și podurile se bazează pe fiabilitatea ridicată și pe monitorizarea de la distanță pentru a asigura iluminarea și ventilația neîntrerupte.

Situri industriale și miniere

Fabricile, fabricile chimice și minele folosesc substația de transformare de tip european Smart preinstalată pentru a izola defecțiunile rețelei și pentru a proteja mașinile sensibile.

Putere temporară și de urgență

Șantierele de construcții, zonele de ajutor în caz de dezastre și evenimentele în aer liber beneficiază de natura sa plug-and-play și de relocarea ușoară.

Detalii de producție

Carcasă și proiectare mecanică

Carcasa exterioară a stației de transformare de tip european Smart preinstalată este fabricată folosind plăci de oțel tăiate, îndoite și sudate cu laser. După sudare, întreaga carcasă este supusă sablare pentru a îndepărta depunerile, urmată de acoperire cu pulbere electrostatică cu o grosime minimă de 80 µm. Aceasta oferă rezistență la coroziune C5-M (ISO 12944) pentru mediile de coastă sau industriale.

Ușile sunt echipate cu garnituri din poliuretan, zăvoare de compresie și balamale detașabile. Un acoperiș înclinat previne acumularea apei, iar canalele de bază includ buzunare pentru stivuitoare și urechi de ridicare pentru un transport ușor.

Miezul transformatorului și înfășurările

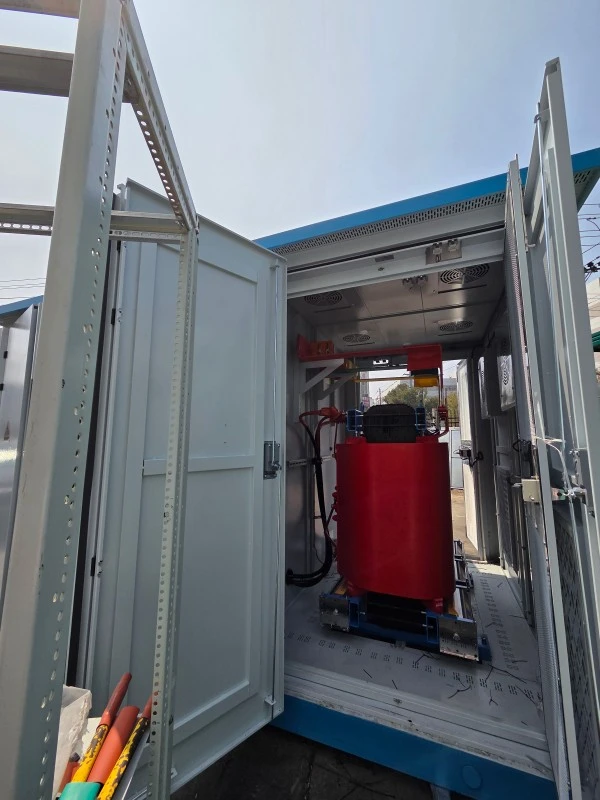

Folosim oțel siliconic, laminat la rece, cu permeabilitate ridicată, orientat pe granule (0,23 mm sau 0,27 mm) cu îmbinări în trepte pentru a reduce curentul fără sarcină. Înfășurările sunt realizate din cupru sau folie de aluminiu fără oxigen (pentru tensiune joasă) și sârmă rotundă de cupru (pentru tensiune înaltă). Pentru versiunile de tip uscat, rășina epoxidică clasa H este turnată în vid pentru a elimina golurile și pentru a obține descărcarea parțială <10pC. Pentru versiunile cu scufundare în ulei, folosim ulei mineral sau fluid ester natural cu un rezervor ondulat pentru a absorbi expansiunea uleiului.

Comutatoare și bare colectoare

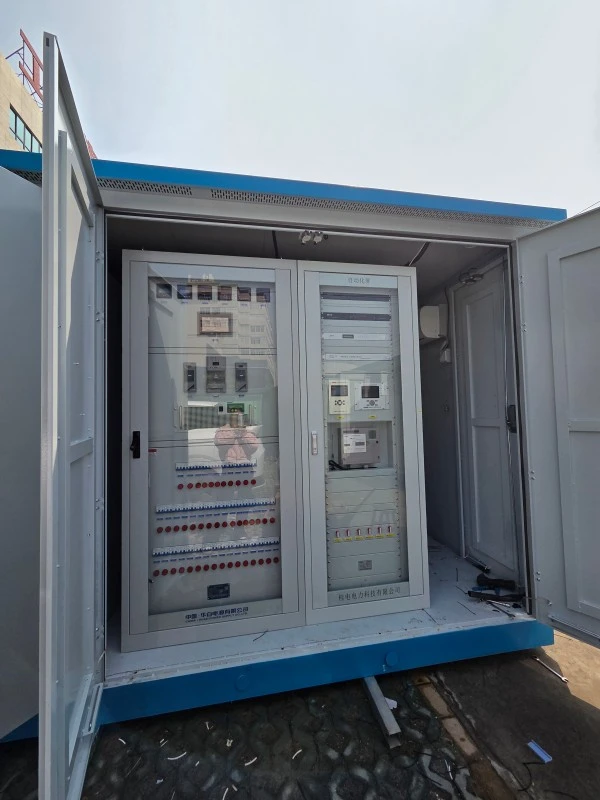

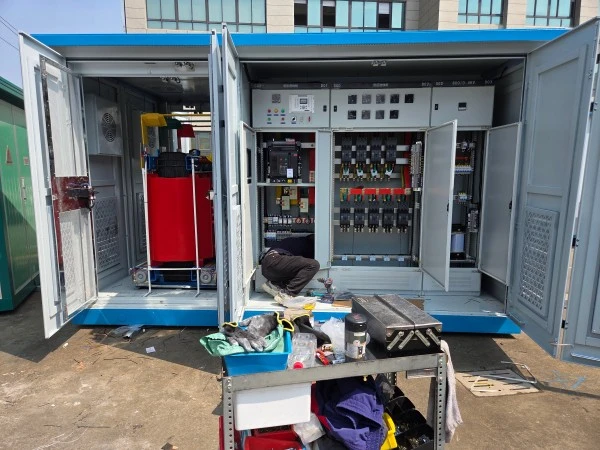

În interiorul stației de transformare de tip european Smart preinstalat, compartimentul HV găzduiește un întrerupător de sarcină sau un întrerupător (de tip SF6 sau de vid) cu contacte de întrerupere vizibile. Compartimentul LV include un întrerupător de circuit cu carcasă turnată principală (MCCB), întreruptoare de alimentare și un sistem de bare colectoare de până la 4000A. Toate barele colectoare sunt din cupru placat cu cositor, cu izolație termocontractabilă.

Sistem inteligent de monitorizare (opțional)

Integram un RTU inteligent (unitate terminală la distanță) care măsoară tensiuni trifazate, curenți, putere activă/reactivă și armonici până la ordinul 31. Datele sunt înregistrate la fiecare 5 minute și stocate timp de 90 de zile. Alarmele pentru supratensiune, subtensiune, supratemperatura și deschiderea ușii sunt trimise prin SMS sau e-mail.

Testare de calitate

Fiecare substație de transformare de tip european Smart preinstalată este supusă testării 100% din fabrică:

1. Test de rezistență dielectrică (2,5 kV timp de 1 minut)

2. Test dinamic de scurtcircuit (simulat)

3. Test de patrundere a apei IP54

4. Test de creștere a temperaturii (8 ore la sarcină completă)

5. Măsurarea descărcării parțiale (≤10pC pentru tipul uscat)

6. Rapoartele de testare sunt furnizate cu fiecare transport, în conformitate cu standardele IEC 62271-202, GB/T 17467 și EN 61330.
