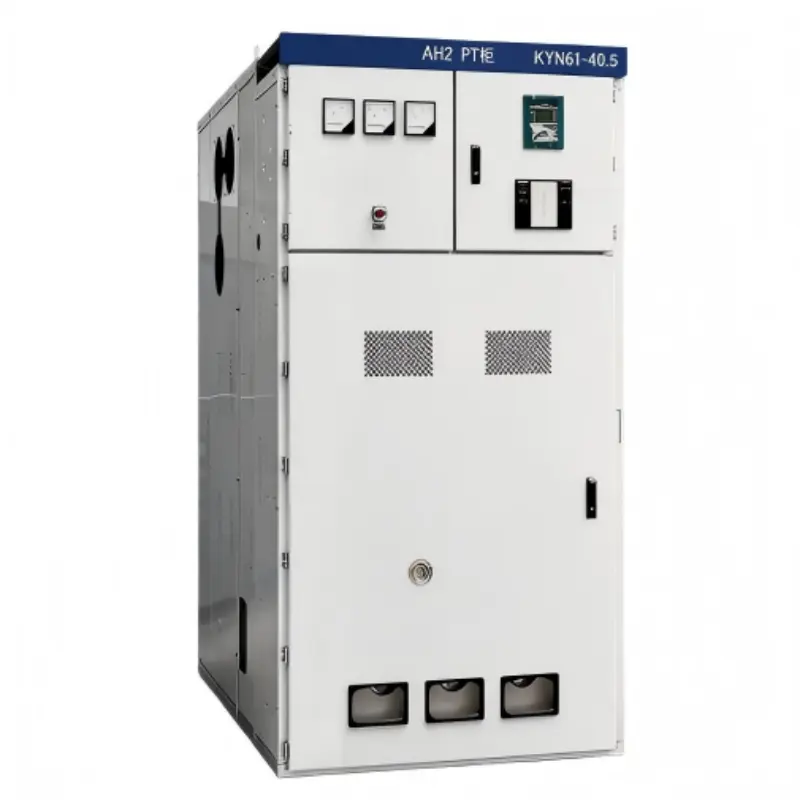

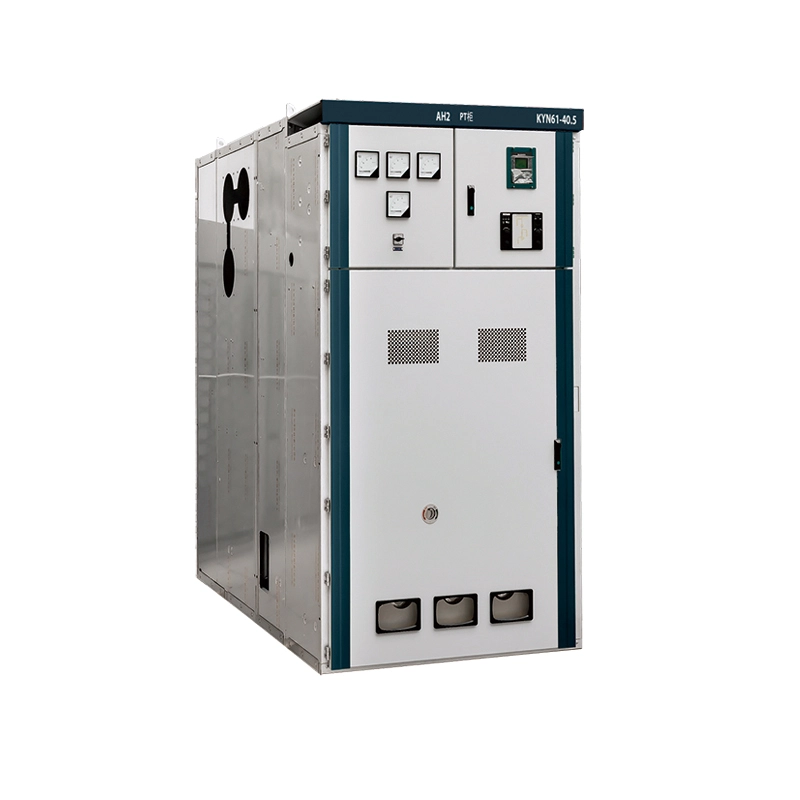

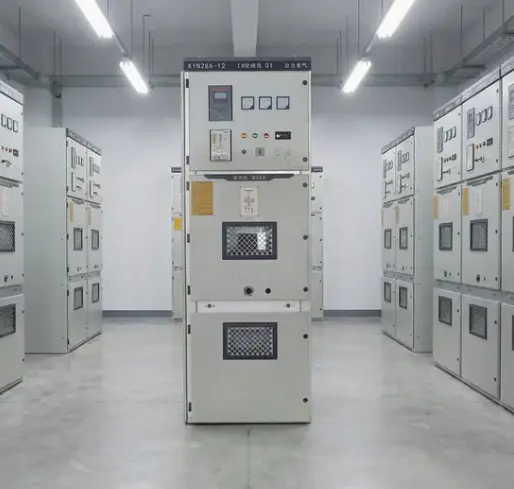

Aparatură de comutare cu panou izolat cu aer de înaltă tensiune KYN

Ce este aparatul de comutare cu panou izolat cu aer de înaltă tensiune KYN?

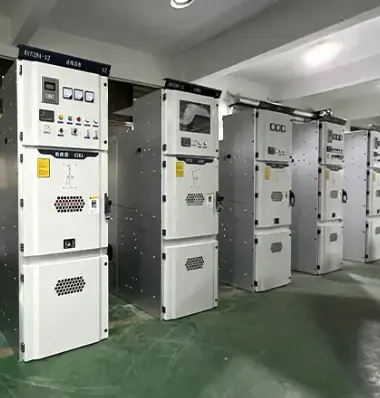

Aparatul de comutare este un ansamblu de aparate de comutație de medie tensiune acoperit cu metal, izolat cu aer, proiectat pentru sistemele de alimentare trifazate de curent alternativ care funcționează la 3,6 kV până la 40,5 kV, 50 Hz sau 60 Hz.

Denumirea „KYN” urmează denumirea standardului național chinezesc

K – placat cu metal

Y – tip cărucior de mână

N – interior

Spre deosebire de aparatele de comutare izolate cu gaz (GIS) care utilizează SF6, seria KYN se bazează pe aerul atmosferic ca mediu dielectric primar între părțile sub tensiune și pământ.

Ce poate face?

Acest tablou de comutare cu panou izolat cu aer de înaltă tensiune KYN servește drept hub central pentru controlul, protejarea și izolarea echipamentelor electrice de înaltă tensiune. Funcțiile sale de bază includ:

1. Primiți și distribuiți energie electrică – Bara principală primește puterea de intrare de la un transformator sau generator, apoi o distribuie către mai multe surse de ieșire. Fiecare alimentator poate fi comutat independent.

2. Protejați împotriva defecțiunilor electrice – Întreruptoarele integrate în vid (găzduite într-un cărucior de mână detașabil) se declanșează automat în câteva milisecunde atunci când detectează condiții de suprasarcină, scurtcircuit sau defecțiune la pământ. Transformatoarele de curent detectează defecțiunea; releele de protecție inițiază comanda de declanșare.

3. Izolați echipamentul pentru întreținere – Căruciorul de mână poate fi scos în poziție „deconectat”, creând un spațiu de aer vizibil între întrerupător și contactele primare fixe. Obloanele se închid automat peste contactele fixe sub tensiune, permițând inspecția în siguranță a întreruptorului fără a deconecta întreaga bară.

4. Asigurați măsurarea și monitorizarea în timp real – Transformatoare de curent (CT) și transformatoare de tensiune (VT) montate în compartimentul de cabluri, transmite semnale către ampermetre, voltmetre, analizoare de calitate a puterii și unități terminale la distanță (RTU).

5. Activați împământarea în siguranță – Un întrerupător de împământare acționat manual, interblocat mecanic cu poziția căruciorului de mână, permite împământarea în siguranță a părții cablului înainte de începerea lucrărilor de întreținere.

6. Coordonați cu releele de protecție – Releele moderne bazate pe microprocesor (opțional) oferă protecție direcțională la supracurent, diferențială, defect restricționat la pământ și defectare întrerupător. Comunicarea prin Modbus sau IEC 61850 permite integrarea în sistemele SCADA.

În esență, aparatul de comutare cu panou izolat cu aer de înaltă tensiune KYN este calul de lucru al rețelelor de medie tensiune – robuste, transparente (izolate cu aer, astfel încât să puteți vedea ce se întâmplă) și economice pentru instalațiile interioare.

Parametrii produsului

Avantajele produsului

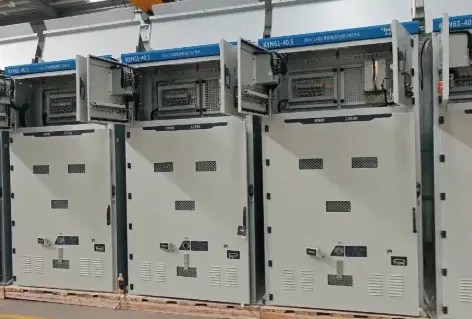

1. Adevărata construcție placată cu metal cu compartimentare

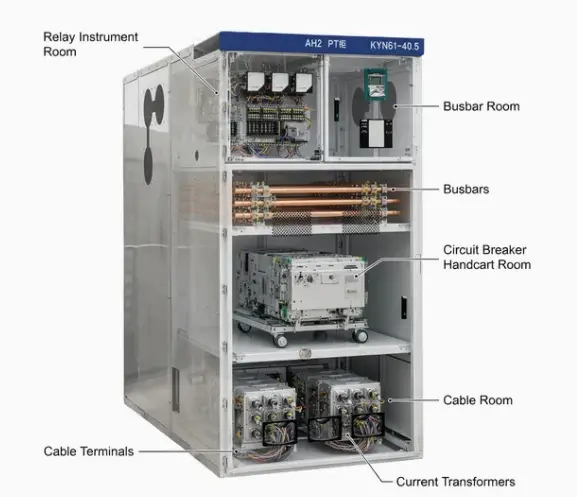

Aparatul nostru KYN împarte panoul în patru compartimente complet separate:

● Compartiment pentru bare colectoare (sus spate)

● Compartiment pentru cărucior de mână Breaker (față mijlocie)

● Compartiment pentru cabluri (jos spate)

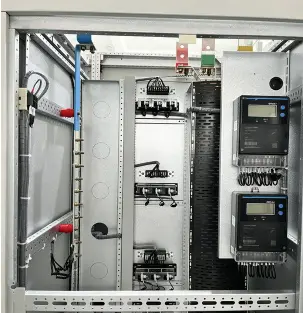

● Compartiment pentru instrumente de joasă tensiune (sus față)

Fiecare compartiment este separat de bariere din oțel galvanizat de 3 mm grosime cu capace de acces cu șuruburi. Această segregare realizează:

● Limitarea defecțiunii – Dacă un arc intern are loc într-un compartiment, acesta nu se poate răspândi în compartimentele adiacente. Designul nostru a trecut testul IAC AFLR până la 40kA timp de 1 secundă.

● Siguranța personalului – Operatorii pot deschide ușa compartimentului întrerupător pentru accesul căruciorului de mână în timp ce barele colectoare rămân sub tensiune, dar complet închise în spatele barierelor fixe din oțel.

● Întreținere paralelă – Lucrările de terminare a cablurilor pot continua în timp ce compartimentul întrerupător este în curs de service.

2. Obturatoare automate pentru protecția contactelor live

Când căruciorul de mână trece de la poziția conectată la cea de testare, obloanele din oțel inoxidabil alunecă automat peste contactele primare fixe (partele de linie și de sarcină). Caracteristici cheie:

● Material – oțel inoxidabil cu grosimea de 3 mm (nu aluminiu sau plastic)

● Funcționare – acționat cu arc, sigur (obloanele se închid chiar dacă arcul mecanismului se rupe – asistență gravitațională)

● Interblocare – Obloanele nu pot fi deschise manual decât dacă căruciorul de mână este îndepărtat și este utilizat un instrument special de deblocare (previne accesul neautorizat)

● Izolație – Obloanele sunt acoperite cu 2 mm de epoxi izolator pe partea din spate pentru a preveni tensiunile induse

3. Izolație cu aer – Fără gaz SF6

Spre deosebire de aparatele de comutare izolate cu gaz (GIS), aparatele de comutare cu panou izolat cu aer de înaltă tensiune KYN utilizează numai aer atmosferic ca mediu izolator. Aceasta oferă multiple beneficii:

● Zero emisii de gaze cu efect de seră – SF6 are un potențial de încălzire globală de 23.500 de ori mai mare decât CO2. Autoritățile de reglementare din UE și multe state din SUA restricționează utilizarea SF6. KYN izolat cu aer este alegerea potrivită pentru viitor.

● Nu este nevoie de echipament de manipulare a gazului – GIS are nevoie de cărucioare de gaz scumpe, manometre, detectoare de scurgeri și tehnicieni autorizați pentru reumplere. KYN nu are nevoie de niciunul dintre acestea.

● Goluri de aer verificabile vizual – Operatorii pot vedea contactele deschise sau decalajul dintre căruciorul de mână și contactele fixe. Echipamentul SF6 ascunde totul în spatele incintelor sigilate.

● Costuri mai mici ale ciclului de viață – Fără reumpleri cu gaz, fără teste periodice de umiditate, fără înlocuire a etanșării. Aerul este gratuit.

5. Capacitate mare de rezistență la scurtcircuit

NoastreAparatul de comutare KYNrealizeaza:

● Curent nominal de rezistență de scurtă durată – Până la 50 kA timp de 3 secunde

● Curentul de vârf nominal – Până la 125kA

● Clasificare arc intern – IAC AFLR 40kA/1s (accesibil față, lateral, spate)

Aceste evaluări depășesc cerințele tipice ale utilității (de obicei 25 kA sau 31,5 kA timp de 3 secunde). Capacitatea mare de rezistență provine din:

● Suport pentru bare colectoare de 2,5 mm pliate dublu

● Bare colectoare din cupru placate cu argint cu un cuplu minim de 70 Nm

● Manșoane izolate pentru bare colectoare pentru a preveni fulgerările fază-la-fază sub vibrații.

Caracteristicile produsului

Detalii de producție

Cadru și carcasă

1. Material: cadru din oțel laminat la rece de 2,5 mm; Bariere de compartiment de 3,0 mm

2. Formare: tăiat cu laser, perforat CNC, sudat MIG robotizat

3. Acoperire: Proces în nouă etape – grund E-coat + strat de pulbere de poliester, grosime 100-120μm. Spray salin >1000 ore

4. Culoare: RAL 7035 (gri deschis) standard

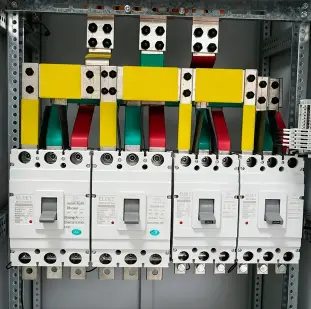

Sistem de bare colectoare

1. Cupru: 99,95% E-Cu, conductivitate ≥58 MS/m

2. Articulații: placate cu argint (10μm) + șaibe Belleville, strânse la 70 Nm cu marcaj cu vopsea roșie

3. Izolație: manșoane termocontractabile ignifuge, descărcare parțială <5pC la 15kV

4. Suport izolatori: epoxidic cu umplutură de silice, curgere ≥20mm/kV

Fabricarea cărucioarelor de mână

1. Șasiu: negru acoperit cu pulbere; patru role din nailon MoS2 (capacitate de încărcare 500 kg fiecare)

2. Raft: șurub de plumb Acme, 10 ture de la testare la conectare, cuplu <15 Nm

3. Montare întrerupător: fixare directă pentru Lugao VCB sau ABB VD4/Siemens 3AH

4. Contacte auxiliare: 8NO+8NC, argintiu-nichel, 10A la 250V AC

Ambalare, transport și servicii post-vânzare

Ambalare și transport

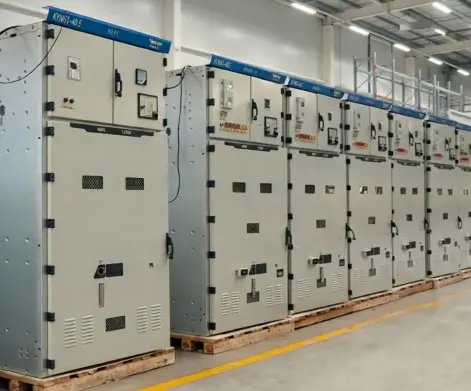

Fiecare dulap de comutație cu placare metalică izolată cu aer KYN este protejat cu folie rezistentă la umiditate, spumă sau apărătoare de colț și ambalat în cutii din lemn de export sau paleți întăriți în conformitate cu cerințele de expediere. Cărucioarele de mână, instrumentele și accesoriile cu întrerupător de circuit în vid pot fi fixate sau protejate separat pentru a reduce mișcarea în timpul transportului. Transportul poate fi aranjat prin transport maritim sau terestru în funcție de destinația proiectului.

Serviciu post-vânzare

Lugaooferă suport tehnic pentru instalare, punere în funcțiune și exploatare conform acordului de comandă confirmat. Desenele electrice, schemele de cablare secundară, instrucțiunile de operare și rapoartele de testare de rutină pot fi furnizate înainte de expediere. Termenii de garanție și suport pentru piesele de schimb sunt furnizate conform contractului și acordului tehnic confirmat.
