Aparatură de înaltă tensiune de tip fix de tip cutie XGN

Ce este acest echipament?

Aparatul de comutație de înaltă tensiune de tip cutie de tip fix XGN (XGN înseamnă „Tip fix de tip cutie”) este un dispozitiv închis din metal,aparate de comutare de înaltă tensiune de interiorasamblare. Este utilizat în principal în sistemele de alimentare trifazate de curent alternativ cu tensiuni nominale de 6kV, 10kV, 20kV sau 35kV și o frecvență nominală de 50/60Hz.

Ce face?

Acest echipament este utilizat pentru recepția și distribuirea energiei electrice, precum și pentru controlul, protejarea și monitorizarea liniilor electrice și a transformatoarelor. Spre deosebire de aparatele de distribuție de tip extras, aparatele de comutație de înaltă tensiune de tip cutie fixă ​​XGN utilizează întrerupătoare de circuit montate fix și întrerupătoare de deconectare cu goluri de izolare vizibile, făcându-l mai rigid, mai rentabil și mai ușor de întreținut în multe aplicații industriale și comerciale la scară medie.

Defalcarea codului de model:

XGN – Tip cutie Tip fix Interior Inchis metalic

Tip cutie – Carcasă metalică complet închisă

Tip fix – Instalare fixă ​​a componentelor principale de comutare

Aplicații tipice:

Camere de distribuție a energiei în fabrici, complexe rezidențiale, centre comerciale, spitale, centre de date și stații de energie regenerabilă.

Descriere produs

Aparatul de comutație de înaltă tensiune de tip cutie de tip fix XGN este o soluție standardizată, economică și de mare încredere. Structura sa de bază include un întrerupător de circuit în vid cu montare fixă, un întrerupător de izolare cu trei poziții, transformatoare de curent, transformatoare de tensiune și un mecanism cuprinzător de interblocare. Carcasa este realizată din oțel laminat la rece de înaltă calitate sau oțel inoxidabil, acoperit cu pulbere electrostatică pentru o rezistență excelentă la coroziune.

Parametri electrici cheie: tensiune nominală 12 kV (24 kV/40,5 kV opțional), curent nominal de până la 3150 A, curent de rezistență la scurtcircuit de până la 40 kA. Theaparatura de comutarerespectă pe deplin standardele GB3906 și IEC62271-200.

Designul său compact (lățime tipică 800 mm, adâncime 900 mm, înălțime 2200 mm) economisește spațiu valoros pe podea. Toate compartimentele de înaltă tensiune sunt complet închise și interblocate, asigurând funcționarea în siguranță. Panoul frontal include diagrame clare, lămpi indicatoare și butoane de declanșare de urgență.

Aparatul de comutare de înaltă tensiune de tip cutie XGN este potrivit în special pentru proiectele în care operarea simplă, costul inițial scăzut și întreținerea ușoară sunt prioritare față de configurabilitatea extrasă.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Caracteristici cheie

1. Simplitate de tip fix – Rată de eșec mai mică

Fără structuri șine mobile complicate. Aparatul de înaltă tensiune de tip fix de tip cutie XGN utilizează conexiuni cu șuruburi sau cu contact direct, reducând foarte mult riscurile de defecțiuni mecanice.

2. Contacte vizibile de deconectare – Sigur pentru blocare/etichetare

Întrerupătorul de izolare oferă poziții de contact clar vizibile. Operatorii pot confirma vizual separarea circuitelor înainte de întreținere – un avantaj critic de siguranță față de angrenajele mai vechi de tip ulei sau mini.

3. Compact și economisește spațiu

Lățimea de până la 600 mm pentru versiunile de 12 kV. Ideal pentru modernizarea în stații cu spațiu limitat.

4. Complet interblocat – Previne funcționarea greșită

Blocajele mecanice și electrice dintre întrerupător, întrerupător de izolare și capac frontal respectă cerințele de „cinci prevenire”.

5. Adaptabil pentru medii dure

Încălzitoarele anti-condens și carcasa frontală IP4X asigură o funcționare fiabilă în medii umede sau cu praf.

Domenii de aplicare

● Instalatii industriale – alimentarea liniilor de productie

● Complexe comerciale – camera principala de distributie

● Centre de date – comutare de rezervă

● Centrale eoliene/solare – colectare medie tensiune

● Spitale – comutare duală a puterii cu transmisie fixă

Întrebări și răspunsuri

Î: Care este diferența dintre aparatul dvs. de comutație de înaltă tensiune de tip cutie XGN de ​​tip fix și cel de tip extras (cum ar fi KYN)?

A: O întrebare grozavă. Aparatul de înaltă tensiune de tip fix de tip cutie XGN are întreruptoare de circuit montate fix. Nu puteți „dezvolta” întrerupătorul, dar obțineți o structură mai rigidă, un cost inițial mai mic și o întreținere mai simplă. Pentru aplicațiile în care redundanța de înaltă disponibilitate nu este critică (de exemplu, mai puțin de 500 de operațiuni pe an), tipul fix este mai economic și mai fiabil.

uşa.

Detalii de producție

1. Fabricarea carcasei

Placă de oțel laminată la rece (≥2 mm grosime) sau oțel inoxidabil 304

Îndoirea, sudarea și tratarea suprafețelor în casă

Acoperire cu pulbere electrostatică (grosime ≥60μm, test de pulverizare cu sare ≥240h)

2. Componente de bază

Întrerupător de circuit în vid cu montare fixă ​​(marca: Lugao / opțional Siemens, ABB)

Întrerupător de izolare cu trei poziții cu întrerupere vizibilă

Bare colectoare din cupru (conservate sau placate cu argint)

Transformatoare de curent/tensiune (clasa de precizie 0,5 / 0,2S)

3. Cablajul intern

Numerele firelor, blocurile terminale și canalele din plastic marcate clar

Cablajul secundar a fost testat la 2kV timp de 1 minut

Toate firele ignifuge și clasificate la 105°C

4. Testarea în fabrică

Testarea tensiunii de rezistență a frecvenței de alimentare

Măsurarea rezistenței circuitului principal

Test de funcționare mecanică (≥200 de ori)

Verificarea funcției de interblocare

Măsurarea descărcării parțiale (≤10pC)

Comutator XGN vs KYN

Alegerea dintre aparatele de comutare de tip fix XGN șiKYN Aparatură retrasă depinde de cerințele proiectului, de strategia de întreținere și de buget. Aparatul de comutare XGN este proiectat pentru aplicații care acordă prioritate fiabilității, funcționării simple și costurilor de investiții mai mici, în timp ce aparatele de comutare KYN sunt mai potrivite pentru sistemele care necesită întreținere frecventă sau flexibilitate operațională ridicată.

Certificare și asigurare a calității

● Conform IEC 62271‑200

● Certificat GB 3906

● Defect de arc intern testat (IAC A-FL) – opțional

● Sistem de management al fabricii ISO 9001:2015

● Rapoarte de testare de tip de la stația națională de testare a aparatelor de înaltă tensiune (Xi’an / Beijing)

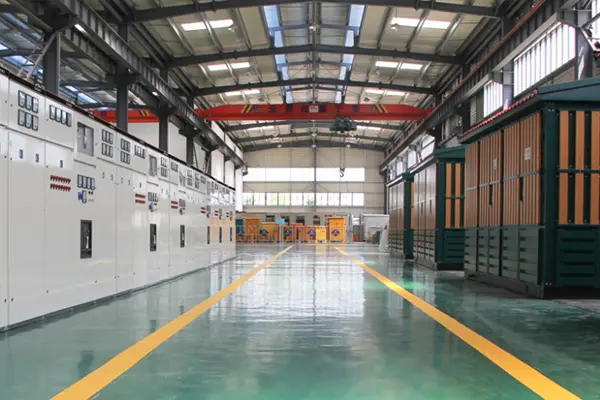

Aparatul nostru XGN este fabricat într-o unitate de producție modernă, echipată cu mașini de tăiat cu laser CNC, centre de îndoire CNC, sisteme de sudare robotizate, linii de procesare a barelor colectoare de cupru și laboratoare cuprinzătoare de testare de înaltă tensiune. Aparatul dumneavoastră de înaltă tensiune de tip cutie XGN va fi livrat cu un set complet de rapoarte de testare, diagrame de cablare și manuale de operare atât în ​​engleză, cât și în chineză.
