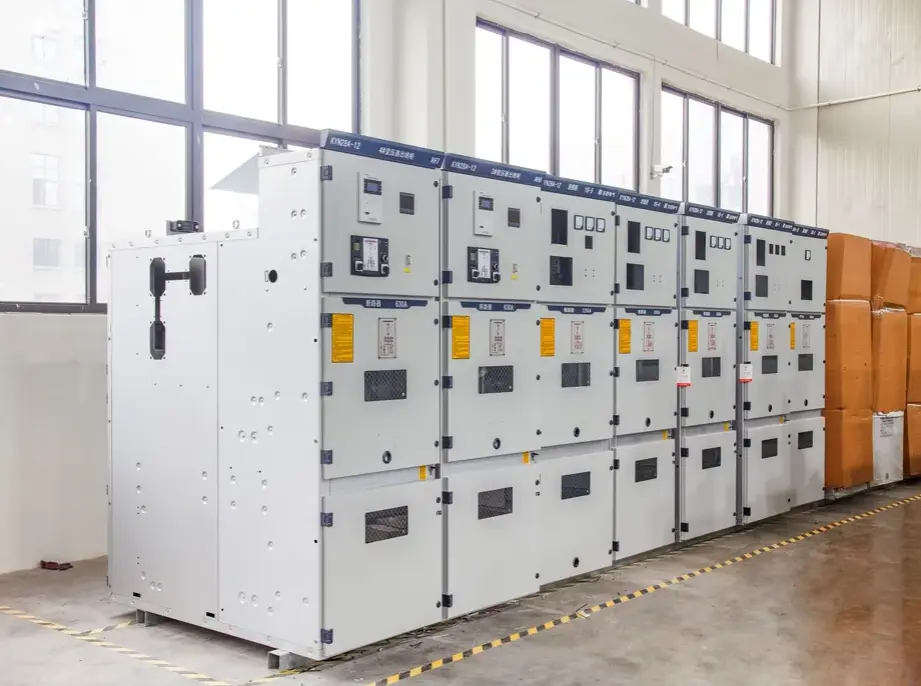

Echipament de comutare cu panou de înaltă tensiune de tip cărucior de mână fix

Aparatul de comutare cu panou de înaltă tensiune de tip cărucior de mână este un dispozitiv închis din metal,aparate de comutare de medie tensiune izolate cu aeransamblu proiectat pentru sisteme cu bare colectoare simple și cu bare colectoare duble. Dar ce este exact acest produs și ce poate face pentru infrastructura dumneavoastră electrică?

Ce este:

Este un design hibrid care combină o carcasă de panou fixă ​​cu un mecanism de cărucior de mână detașabil pentru dispozitivele primare de comutare (cum ar fi întrerupătoarele cu vid, contactoarele sau VSD-urile). Căruciorul de mână poate fi rulat fizic în și afară din panou, în timp ce barele colectoare, cablurile și componentele auxiliare rămân fixate în carcasă. Acest design este standardizat conform IEC 62271-200 și GB3906 pentru tensiuni nominale de la 3 kV la 40,5 kV.

Ce poate face:

● Controlează fluxul de putere: conectează sau deconectează în siguranță sarcinile de înaltă tensiune, cum ar fi transformatoare, motoare și bănci de condensatoare.

● Asigurați protecție împotriva defecțiunilor: releele de protecție integrate și întreruptoarele de circuit se declanșează automat în timpul supraîncărcărilor, scurtcircuitelor sau defecțiunilor la pământ.

● Activați întreținerea în siguranță: căruciorul de mână poate fi retras într-o poziție izolată, împământat, creând un spațiu de aer vizibil, permițând tehnicienilor să lucreze la întrerupător fără a deconecta întreaga bară.

● Măsurați și monitorizați: Transformatoarele de curent, transformatoarele de tensiune și contoarele digitale montate pe panou oferă date în timp real despre starea sistemului.

● Blocarea în siguranță: Blocările mecanice și electrice previn erorile umane, cum ar fi închiderea întrerupătorului în timp ce căruciorul este la jumătatea drumului sau accesarea compartimentelor sub tensiune.

Pe scurt, acest aparat de comutare cu panou fix de înaltă tensiune de tip cărucior de mână acționează ca gardian al rețelei dumneavoastră de înaltă tensiune – sigur, flexibil și durabil pentru peste 20 de ani de serviciu.

Parametrii produsului (specificații)

Mai jos este tabelul detaliat cu specificații tehnice pentru echipamentul nostru de comutare cu panou de înaltă tensiune fixă ​​tip cărucior de mână. Toate valorile se referă la modele tipice de 12 kV; alte tensiuni disponibile la cerere.

Caracteristica și aplicația produsului (format întrebări și răspunsuri)

Î1: Ce face ca designul căruciorului de mână să fie mai bun decât un aparat de comutare complet fixat?

R: Designul căruciorului de mână permite ca dispozitivul de comutare primar (întrerupător de circuit în vid) să fie scos fizic din panou pentru întreținere sau înlocuire în timp ce barele panoului rămân sub tensiune. Acest lucru reduce timpul de nefuncționare de la ore la minute. Spre deosebire de aceasta, aparatura de comutare fixă ​​necesită adesea deconectarea unei întregi secțiuni pentru a accesa întrerupătorul. Echipamentul nostru de comutare cu panou de tip cărucior de mână fix de înaltă tensiune vă oferă tot ce este mai bun din ambele lumi: bare fixe pentru robustețe, plus întrerupătoare de cărucior de mână pentru funcționare.

Î2: Cum asigură siguranța operatorului în timpul raftului?

R: Aparatul nostru de distribuție include cinci interblocări obligatorii:

1. Întrerupătorul nu poate fi închis decât dacă căruciorul de mână este în poziția „de operare” (conectat).

2. Căruciorul de mână nu poate fi mutat de la „deconectat” la „conectat” decât dacă întrerupătorul este deschis.

3. Întrerupătorul de împământare poate fi închis numai când căruciorul de mână este în poziția „test/deconectat”.

4. Ușa compartimentului cablurilor poate fi deschisă numai când întrerupătorul de împământare este închis.

5. Căruciorul de mână nu poate fi introdus sau retras în timp ce întrerupătorul este închis. Aceste dispozitive de blocare sunt atât mecanice, cât și electrice – sigure prin proiectare.

Î3: Se poate folosi aparatul de comutare cu panou de înaltă tensiune de tip cărucior de mână fix în aer liber?

R: Carcasa standard este IP4X, potrivită pentru substații interioare. Pentru aplicații în aer liber, furnizăm carcase suplimentare rezistente la intemperii sau chioșcuri cu clasificare IP54. Mulți clienți instalează aparatele noastre de distribuție în interiorul substațiilor containerizate sau în clădirile prefabricate mici în apropierea parcurilor eoliene sau a centralelor solare.

Î4: Care sunt cele mai comune aplicații pentru acest aparat de distribuție?

R: Acest aparat de comutare cu panou fix de înaltă tensiune de tip cărucior de mână este utilizat pe scară largă în:

● Substații electrice (distribuție primară și secundară).

● Instalatii industriale (otelieri, fabrici de ciment, petrochimie) – pentru controlul motoarelor si protectia transformatoarelor.

● Clădiri comerciale (spitale, centre de date, aeroporturi) – unde este necesară o fiabilitate ridicată.

● Energie regenerabilă (ferme solare, parcuri eoliene) – ca panouri de conectare la rețea.

● Operațiuni miniere – suficient de robuste pentru medii cu praf și umezeală.

● Alimentare de tracțiune feroviară – la sisteme de 27,5 kV sau 2×25 kV.

Detalii de producție

1. Material carcasă și acoperire

● Material: tablă de oțel galvanizat de calitate superioară de 2 mm grosime (import de la Baosteel), pliată cu mașini de îndoit CNC. Marginile dublu pliate cresc rigiditatea.

● Acoperire: Acoperire cu pulbere epoxi-poliester (grosime minimă de 80μm) după sablare la standardul SA 2.5. Culoare RAL 7035 (gri deschis). Test de pulverizare cu sare >500 de ore – fără coroziune.

2. Mecanismul cărucioarelor de mână

● Material: role din nailon de înaltă rezistență + șine din oțel inoxidabil.

● Funcționare: mecanism de înșurubare/deșurubare cu șurub cu design anti-recol. Fiecare cărucior de mână este testat pentru 2000 de cicluri complete de rafturi.

● Indicatoare de poziție: roșu (conectat), verde (test), galben (deconectat), vizibile de la 5 metri distanță.

3. Obloane (Bariere automate de siguranță)

● Când căruciorul este retras, obloanele metalice cu arc acoperă automat contactele primare fixe. Acest lucru previne contactul accidental al degetelor cu piesele sub tensiune. Obloanele noastre sunt fabricate din aliaj de aluminiu de 3 mm cu tratament anticoroziv.

4. Sistem de bare colectoare

● Material: cupru E-Cu de înaltă conductivitate (puritate 99,9%). Placat cu argint la toate îmbinările.

● Secțiune transversală: calculată pentru a menține creșterea temperaturii sub 65K la curentul nominal. Pentru 3150A, folosim bare colectoare duble pe fază.

● Izolație: Manșoane termocontractabile de izolare (culoare portocalie) pentru identificarea fazelor și controlul descărcării parțiale.

5. Întrerupător de împământare

● Tip: Fast-make, cu rupere de sarcină, cu lame vizibile de împământare.

● Operare: mecanism manual asistat de arc. Se poate închide pe curent de scurtcircuit complet (50kA o dată).

● Interblocare: Interblocare mecanică exclusivă cu poziţia cărucior de mână – nu se poate închide întrerupătorul de împământare decât dacă căruciorul de mână este în poziţia de test/deconectat.

6. Compartiment de joasă tensiune

● Amplasat în partea de sus față (înălțime 300 mm), complet separat de părțile de înaltă tensiune. Adăpostește relee de protecție (pe bază de microprocesor), întrerupătoare de control, lămpi de indicație și siguranțe auxiliare.

● Cablaj: Toate cablurile secundare sunt numerotate, îmbinate în conducte PVC ignifuge și terminate pe blocuri de borne cu contacte de rezervă (rezervate de 20%).

7. Controlul descărcării parțiale

● Toate conductoarele de înaltă tensiune sunt rotunjite pentru a elimina muchiile ascuțite.

● Fiecare panou este supus unui test de descărcare parțială (≤10pC la 1,1×Ur/√3).

8. Precizia asamblarii din fabrică

● Fiecare aparat de comutare cu panou fix de înaltă tensiune de tip cărucior de mână este asamblat pe un dispozitiv aliniat cu laser. Nealinierea dintre căruciorul de mână și contactul fix este <0,5 mm.

● Rezultat: rafturi lină, fără șlefuire sau forță – fără cărucioare de mână blocate chiar și după ani de utilizare.

De ce să alegeți Lugao pentru aparatele de comutare de medie tensiune de tip cărucior de mână?

· Inginerie bazată pe proiecte: Dispunerea carcasei, gradul de bare colectoare, schema releului de protecție, configurația CT/VT și intrarea cablului pot fi proiectate conform diagramei cu o singură linie.

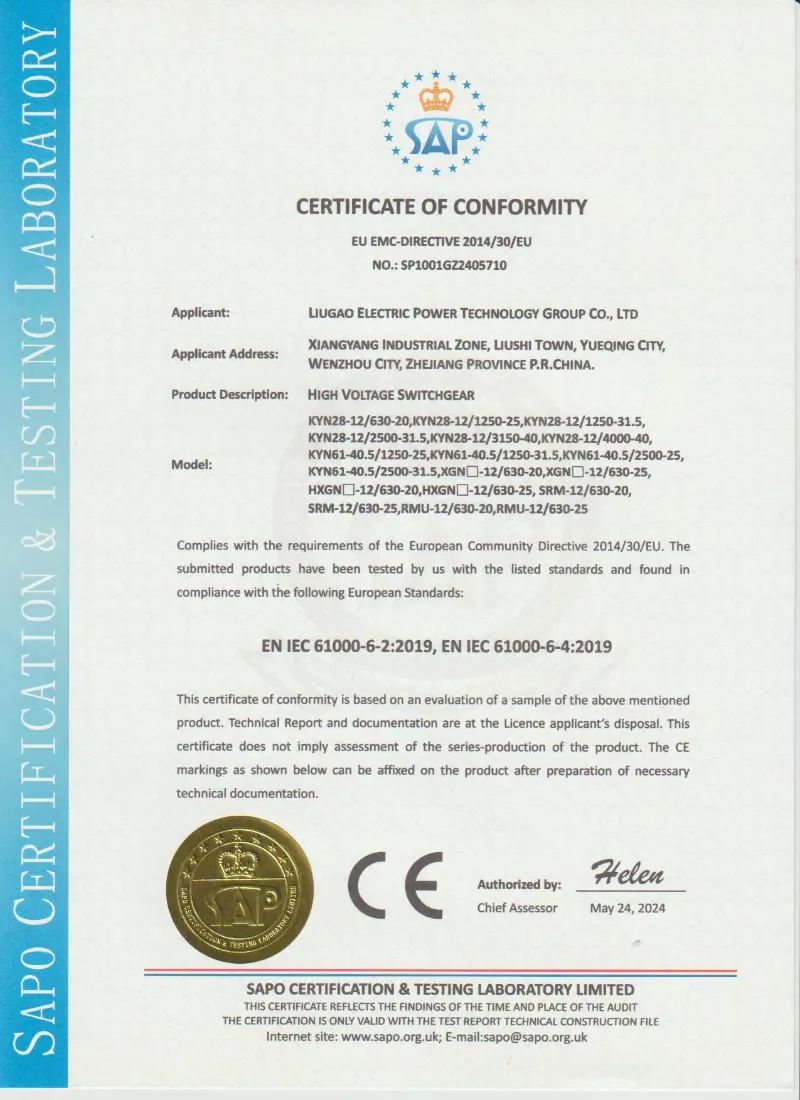

· Producție bazată pe standarde: Aparatele de distribuție pot fi fabricate în conformitate cu IEC 62271-200, GB/T 3906, DL/T 404 și specificațiile tehnice ale proiectului.

· Selectarea flexibilă a componentelor: Lugao VCB, ABB, Siemens, Schneider sau alte mărci de componente specificate pot fi configurate în funcție de cerințele proiectului.

· Inspecție de rutină înainte de expediere: Funcționarea mecanică, funcția de interblocare, cablarea, izolația și testele de rezistență la frecvența de putere pot fi efectuate înainte de livrare conform acordului tehnic.

· Suport document tehnic: Pentru referință la proiect pot fi furnizate desene de aranjament general, diagrame cu o singură linie, diagrame de cablare secundară, instrucțiuni de operare și rapoarte de testare de rutină.
