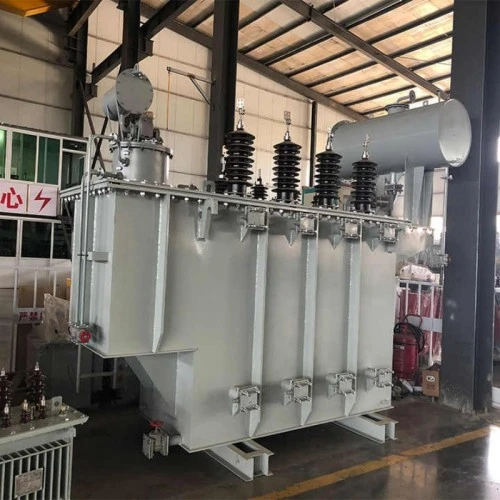

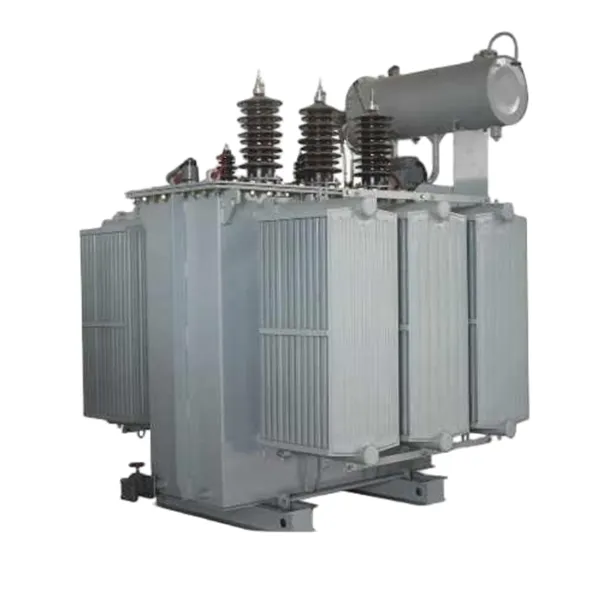

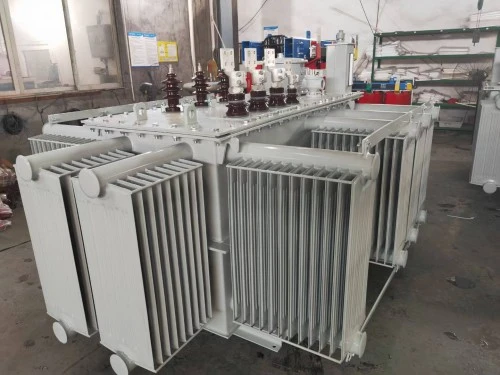

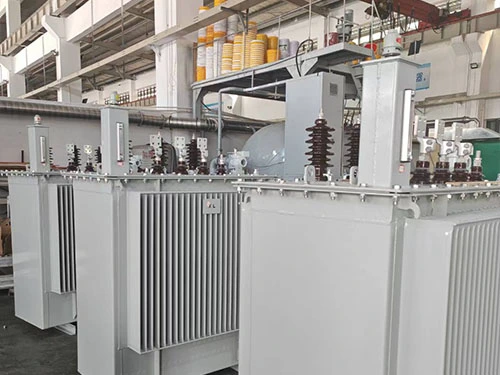

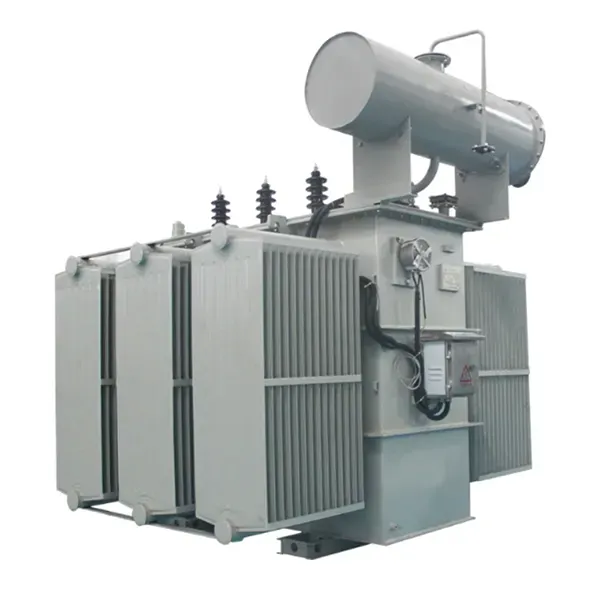

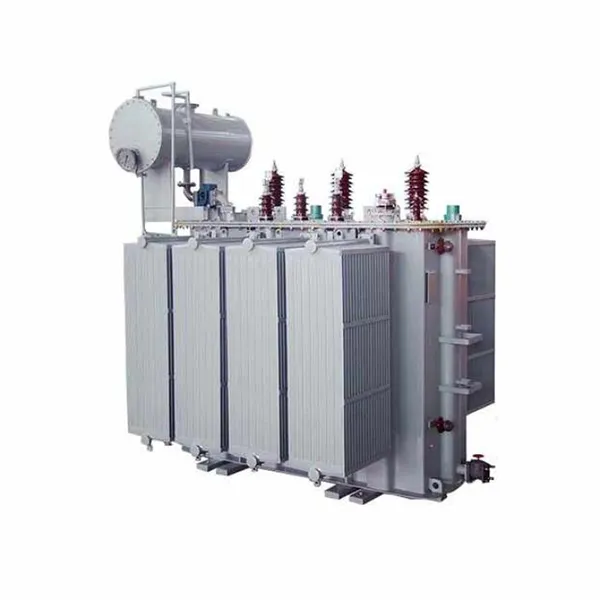

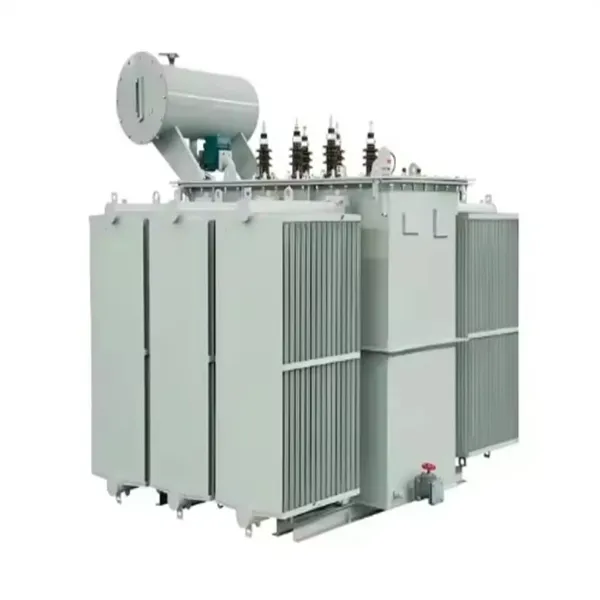

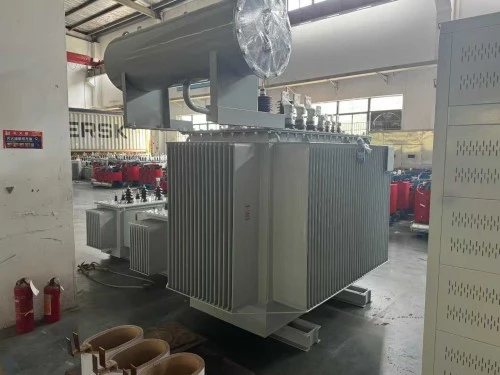

Transformator ONAN cu două înfășurări monofazate cu scufundare în ulei

Transformatorul ONAN cu două înfășurări monofazate immers în ulei reprezintă vârful tehnologiei convenționale, dar foarte fiabile de conversie a puterii. LaLugao Power Co., Ltd.,înțelegem că coloana vertebrală a oricărei rețele de distribuție electrică constă în robustețea transformatoarelor sale. Acest model este conceput special pentru a scădea sau crește tensiunea între două circuite electrice distincte folosind o configurație de înfășurare primară și secundară, separate de un miez de oțel siliconic de înaltă permeabilitate.

Denumirea „ONAN” (Oil Natural Air Natural) înseamnă că această unitate se bazează pe un proces natural de convecție. Uleiul izolator circulă în mod natural pe măsură ce se încălzește, transferând energie termică către pereții rezervorului, care apoi se disipează în aerul ambiant. Acest lucru elimină nevoia de ventilatoare sau pompe externe de răcire, rezultând un transformator care nu este doar silentios, ci și semnificativ mai puțin predispus la defecțiuni mecanice.

Spre deosebire de autotransformatoare, transformatorul nostru ONAN cu două înfășurări monofazate immers în ulei asigură o izolare electrică completă între părțile primar și secundar. Această izolație galvanică este esențială pentru siguranță, filtrează eficient armonicile și protejează echipamentele sensibile din aval de supratensiunile tranzitorii. Indiferent dacă este utilizată pentru stații de transport de înaltă tensiune sau ca transformator de intrare de serviciu pentru complexe comerciale, această unitate garantează o capacitate excepțională de rezistență la scurtcircuit și performanță termică.

Parametru de produs (specificație)

Lugao Power Co., Ltd. produce aceste unități cu un grad ridicat de personalizare pentru a îndeplini cerințele specifice ale rețelei. Mai jos sunt specificațiile tehnice standard:

Caracteristica și aplicația produsului

Î: De ce să alegeți designul cu două înfășurări în locul unui auto-transformator?

1. Oferă izolație fizică și electrică între circuitele HV și JT.

2. Previne transferul supratensiunii (de exemplu, fulgerul) pe partea secundară.

3. Esențial pentru siguranță în instalațiile rezidențiale, industriale și medicale.

4. Oferă o mai bună reglare a tensiunii sub sarcini fluctuante.

Î: De ce să folosiți răcirea ONAN în loc de răcirea forțată?

1. Fără piese în mișcare (fără ventilatoare, fără pompe) - risc zero de defecțiune a sistemului auxiliar.

2. Ideal pentru locații îndepărtate cu acces limitat la întreținere.

3. Funcționare silențioasă - potrivită pentru medii sensibile la zgomot.

4. Durata de viață depășește adesea 25 de ani cu intervenție minimă.

Î: Cum asigură Lugao Power calitatea miezului și înfășurării?

1. Folosește oțel siliconic CRGO cu construcție de miez în trepte.

2. Reduce pierderile fără sarcină cu aproape 20% față de miezurile stivuite standard.

3. Înfășurări din cupru sau aluminiu de înaltă conductivitate, înfășurate uniform.

4. Fiecare unitate este supusă testelor de funcționare la căldură și de supratensiune indusă înainte de a părăsi fabrica.

Scenarii de aplicare specifice

1. Distribuție de utilități rurale: Extinderea liniilor electrice la pompe agricole și ferme îndepărtate.

2. Semnalizare feroviară: Furnizarea de energie fiabilă pentru echipamentele de pe cale.

3. Complexe rezidențiale: Reducerea tensiunii medii la 120V/240V pentru casele unifamiliale sau serviciile de clădiri înalte.

4. Iluminat industrial: Alimentarea rețelelor industriale de iluminat grele.

5. Integrare regenerabile: Cuplare cu invertoare solare pentru a alimenta sarcini izolate monofazate.

Detalii de producție

1. Construcția miezului și înfășurării

Inima transformatorului ONAN cu două înfășurări monofazate immers în ulei se află în miezul său. Lugao Power folosește un miez tăiat cu precizie, fabricat din oțel CRGO de înaltă permeabilitate. Acest design minimizează spațiul de aer, reducând semnificativ curentul de magnetizare și zgomotul. Înfășurările sunt plasate concentric - înfășurarea LV este poziționată mai aproape de miez, cu înfășurarea HV înfășurată în jurul ei. Acest aranjament optimizează cuplarea electromagnetică și rezistența mecanică.

2. Izolație și rezervor

Folosim ulei de transformator de calitate superioară (ulei mineral sau ester natural la cerere) care acționează atât ca izolator dielectric, cât și ca mediu de răcire. Rezervorul este fabricat din oțel rezistent, acoperit cu un proces de tratare a suprafeței în cinci etape: degresare, fosfatare, grunduire, acoperire intermediară și un strat final de vopsea rezistentă la UV. Acest lucru asigură rezistența la coroziune în medii de coastă sau umede.

3. Asigurarea calității și certificări

Fiecare unitate este fabricată în conformitate cu standardele ISO 9001:2015. Protocoalele noastre de testare includ:

1. Teste de rutină: măsurarea rezistenței înfășurării, testul raportului de tensiune, măsurarea pierderii fără sarcină și a curentului, impedanța de scurtcircuit și testele dielectrice.

2. Teste de tip: test de creștere a temperaturii, test de impuls fulger (LI) și test de rezistență la scurtcircuit.

3. Deținem certificări care îndeplinesc standarde globale, cum ar fi IEC 60076 și ANSI/IEEE C57.12.00, asigurându-ne că transformatoarele noastre sunt acceptate pe piețele internaționale.

De ce să alegeți Lugao Power? (Comparația concurenților)

Când se aprovizionează cu un transformator ONAN cu două înfășurări immers în ulei monofazat, piața este saturată de opțiuni cu costuri reduse care compromit calitatea materialului. Iată de ce Lugao Power Co., Ltd. se deosebește:

Angajamentul nostru: nu vindem doar transformatoare; oferim soluții proiectate. Echipa noastră tehnică vă ajută cu calculele de impedanță, configurațiile comutatorului și îndrumările de instalare. Cu Lugao Power, primiți un transformator ONAN cu două înfășurări monofazate immers în ulei care oferă în mod constant costul total de proprietate (TCO) mai mic datorită necesităților reduse de întreținere și eficienței energetice mai mari.

Studiu de caz aplicativ: Proiect de electrificare rurală

În trimestrul al doilea al anului 2024, o utilitate municipală din Asia de Sud-Est s-a confruntat cu defecțiuni frecvente ale transformatoarelor de tip uscat importate din cauza supratensiunilor fulgerelor. Au trecut la unitățile de transformare ONAN cu două înfășurări monofazate de la Lugao Power (50 kVA, 11 kV/230 V).

Rezultate:

1. Rata de eșec redusă: 0% rata de eșec în două sezoane musonice.

2. Performanță termică: Răcirea ONAN a menținut temperaturile înfășurării cu 15°C mai mici decât unitățile anterioare sub sarcină de 90%.

3. Întreținere: Utilitatea a raportat zero intervenții de întreținere datorită sistemului robust de conservare a uleiului.

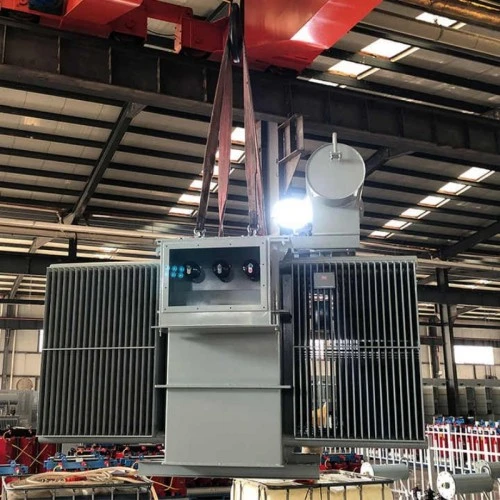

Ambalare și transport

Înțelegând că logistica poate fi la fel de critică ca și producția, Lugao Power se asigură că fiecare transformator ONAN cu două înfășurări monofazate immers în ulei este ambalat pentru tranzitul global.

Ambalare: Unitățile sunt livrate pline cu ulei izolator de înaltă calitate. Folosim lazi din lemn (certificat ISPM 15) pentru export sau cadre din otel cu ambalaj de protectie. Descărcătoarele și bucșele sunt ambalate separat în spumă care absorb șocul pentru a preveni deteriorarea tranzitului.

Documentație: Fiecare transport include un manual cuprinzător, rapoarte de testare și diagrame de instalare.

Timp de livrare: unitățile standard sunt disponibile în 20--25 de zile lucrătoare. Comenzile personalizate necesită 30--35 de zile.

Port de încărcare: Ningbo.

Întrebări frecvente (FAQ)

Î1: Acest transformator poate fi folosit în aer liber la temperaturi extreme?

A: Absolut. Sistemul de răcire ONAN este conceput pentru a face față temperaturilor ambientale cuprinse între -25°C și +50°C. Pentru medii extreme (deșert sau arctic), Lugao Power poate regla volumul de ulei și designul radiatorului rezervorului în consecință. Învelișul robust al rezervorului asigură rezistența la UV și la umiditate, făcând transformatorul ONAN cu două înfășurări monofazate immers în ulei ideal pentru instalații exterioare montate pe stâlp sau la nivelul solului.

Î2: Care este durata de viață tipică a acestui transformator?

R: Cu instalarea corectă și testarea periodică a uleiului, durata de viață operațională este de obicei între 25 și 30 de ani. Miezul și înfășurările sunt proiectate cu o clasă termică care permite o durată de viață a izolației de 30 de ani în condiții de sarcină nominală. Lugao Power oferă o garanție standard de producție de 5 ani, cu contracte de service extinse disponibile.

Î3: Furnizați comutatoare pentru reglarea tensiunii?

A: Da. Oferim atât comutatoare de robinete off-circuit (OCTC) cât și schimbătoare de robinete la sarcină (OLTC), în funcție de aplicație. Pentru distribuția standard, integrăm robinete deconectate (+/- 2,5% sau 5%) pentru a ajusta fluctuațiile rețelei. Dacă achiziționați un transformator ONAN monofazat cu două înfășurări immers în ulei pentru echipamente industriale sensibile care necesită tensiune constantă, putem instala un sistem OLTC.

Î5: Care este diferența dintre un transformator standard și o variantă „Heavy Duty” pe care o oferiți?

R: Unitățile noastre standard sunt construite pentru uz comercial și rezidențial general. Varianta noastră „Heavy Duty” aTransformator ONAN cu două înfășurări monofazate cu scufundare în uleiprezintă o secțiune transversală crescută de cupru, un jug de miez ranforsat și un ulei izolator de calitate superioară (Ester natural) pentru a rezista la suprasarcini ciclice de până la 150% pentru perioade scurte. Acesta este ideal pentru aplicații de sudare, echipamente miniere sau sarcini agricole unde curenții de pornire sunt mari.

Contactați Lugao Power Co., Ltd. astăzi

Asigurați-vă continuitatea rețelei dvs. de alimentare. Alegeți durabilitatea, eficiența și siguranța transformatorului nostru ONAN cu două înfășurări monofazate immers în ulei. Pentru oferte, desene tehnice sau reduceri la comenzi în vrac, vă rugăm să utilizați formularul de solicitare de mai jos.
