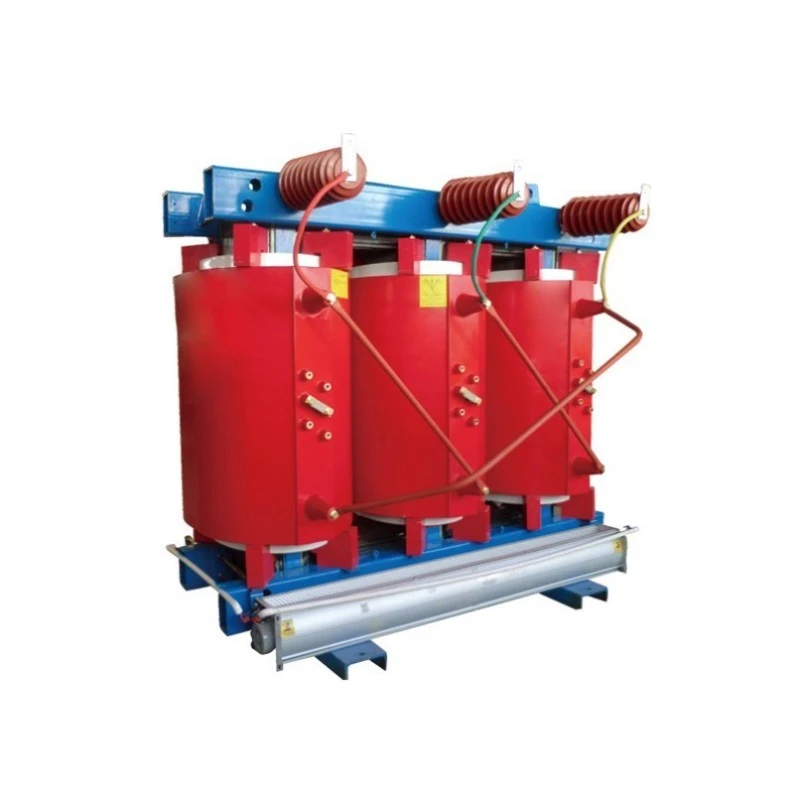

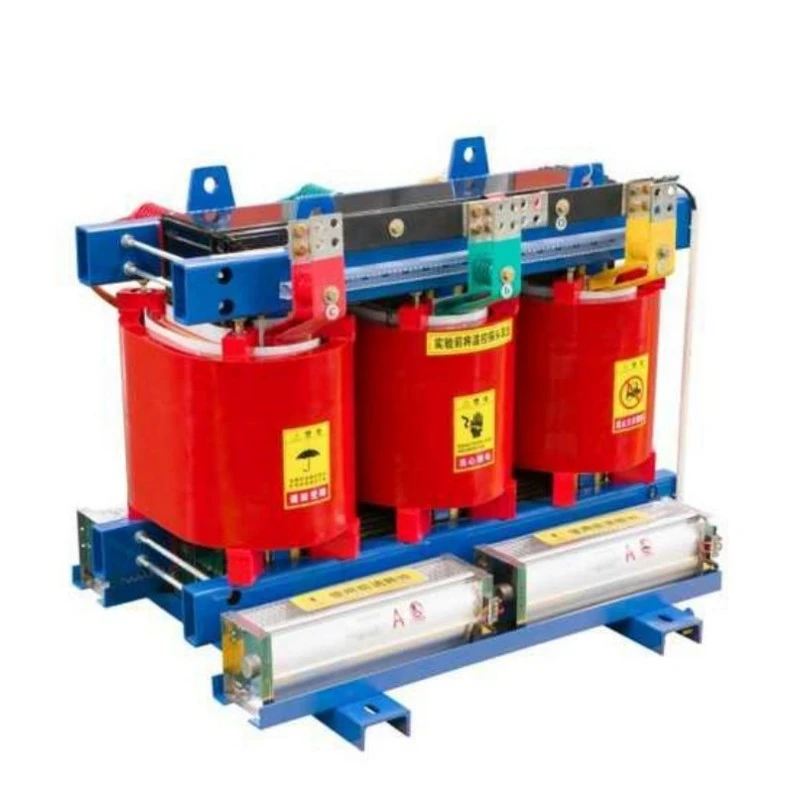

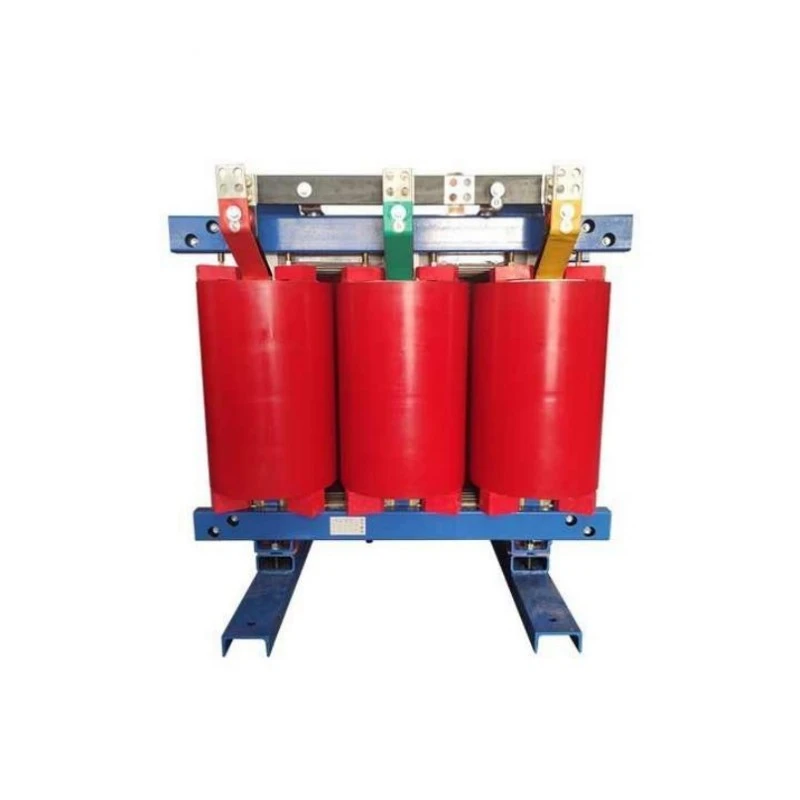

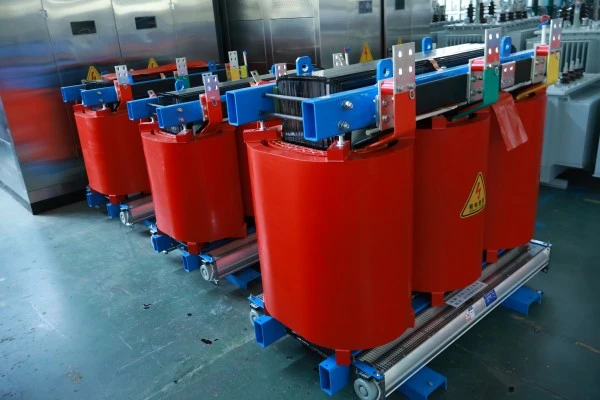

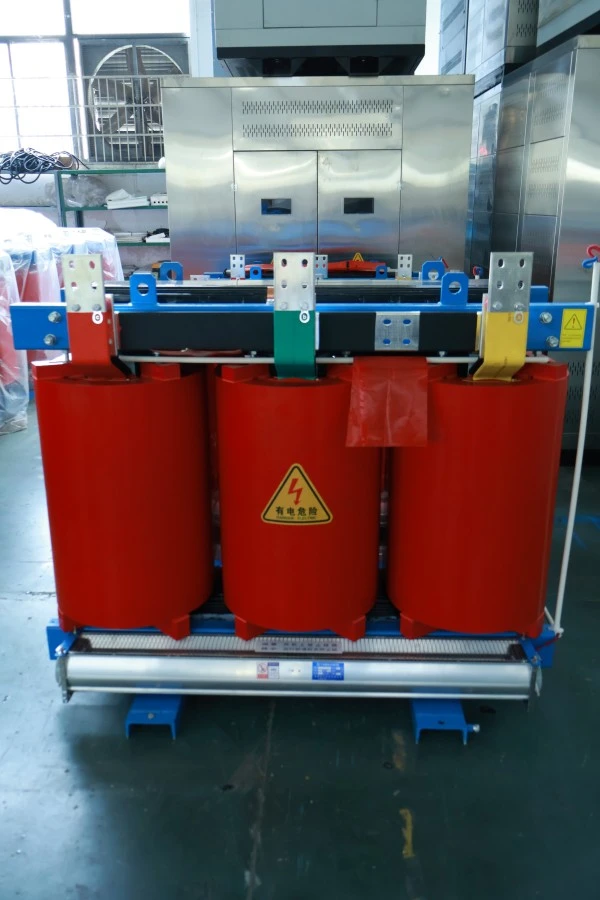

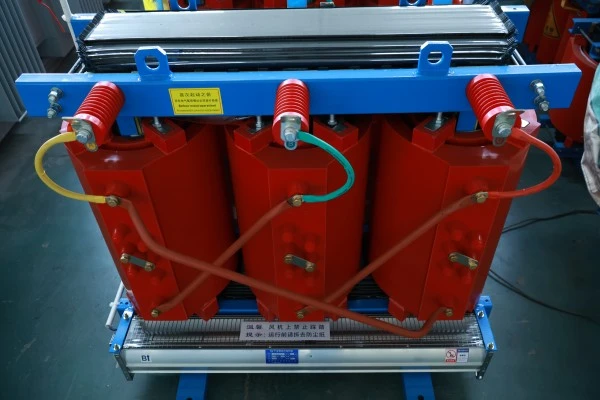

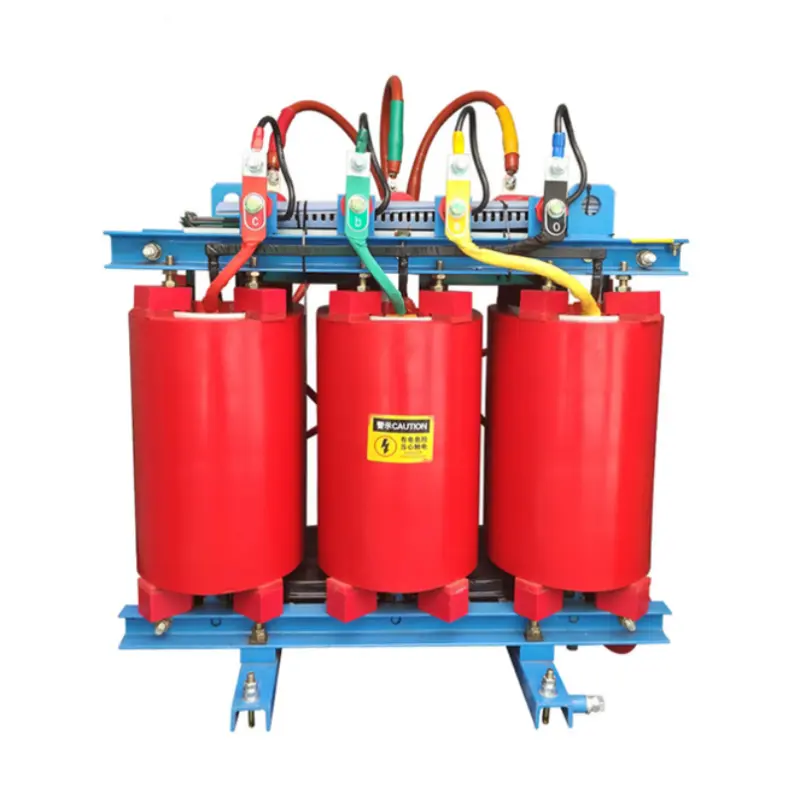

SCB13 Transformator de putere tip uscat cu înfășurare din cupru

Ce este?

Seria SCB13 este un trifazat, izolat cu rășină, bobinat cu cuprutransformator de putere de tip uscat. În denumire, „SC” înseamnă rășină turnată (rășină epoxidica turnată în vid), „B” indică înfășurările din folie, iar „13” reprezintă nivelul de performanță, ceea ce înseamnă că valorile pierderilor îndeplinesc cerințele de eficiență energetică de nivel 1 ale standardului național GB 20052-2020. Materialul conductor al miezului este cupru de înaltă puritate fără oxigen, nu aluminiu sau aluminiu placat cu cupru.

Ce face?

1. Conversie de tensiune: convertește tensiunea înaltă (10kV, 35kV) la tensiune joasă (400V, 690V) sau crește după cum este necesar, îndeplinind cerințele de tensiune ale diferitelor echipamente.

2. Distribuția energiei: Ca dispozitiv de bază al unui sistem de distribuție, acesta furnizează în siguranță energie pentru mai multe sarcini, cum ar fi fabrici industriale, complexe comerciale, clădiri înalte și parcuri eoliene.

3. Alimentare sigură: Datorită izolației solide din rășină epoxidică neinflamabilă, nu va pulveriza ulei și nu va lua foc chiar și în cazul defecțiunilor interne, făcându-l deosebit de potrivit pentru instalații interioare sau locații cu cerințe stricte de siguranță la incendiu.

4. Funcționare silențioasă: zgomotul de funcționare este semnificativ mai scăzut decât transformatoarele tradiționale cu scufundare în ulei, ceea ce îl face potrivit pentru zone rezidențiale, spitale, clădiri de birouri și alte medii sensibile la zgomot.

Pe scurt, transformatorul de putere de tip uscat cu înfășurare din cupru SCB13 este un dispozitiv modern de distribuție a energiei care integrează eficiență energetică ridicată, miez din cupru, zgomot redus și siguranță ignifugă.

Avantajele produsului

În comparație cu transformatoarele obișnuite de tip uscat, acest produs oferă cinci avantaje principale:

Înfășurări din cupru, conductivitate excelentă:Toate înfășurările de înaltă și joasă tensiune sunt înfășurate folosind sârmă de cupru rectangulară emailată sau folie de cupru, fără oxigen. Rezistivitatea cuprului (aprox. 0,0172 Ω·mm²/m) este mult mai mică decât a aluminiului (aproximativ 0,0283 Ω·mm²/m). Prin urmare, înfășurările de cupru de aceeași secțiune transversală au o rezistență mai mică, o generare mai mică de căldură și o eficiență mai mare de conversie a puterii. Costul energiei electrice economisit în funcționarea pe termen lung depășește cu mult diferența de investiție inițială.

Nivelul 1 de eficiență energetică, în conformitate cu Strategia națională de carbon dublu:Nivelul de pierdere SCB13 este strict conceput pentru a îndeplini standardele naționale de eficiență energetică de Nivel 1. Pierderile fără sarcină sunt cu aproximativ 10% mai mici decât SCB12, iar pierderile de sarcină sunt cu peste 5% mai mici. Pentru un transformator de 1000 kVA care funcționează 8.000 de ore pe an, acest lucru economisește peste 10.000 de yuani anual în costurile de energie electrică, recuperând diferența de preț față de transformatoarele standard în 3-5 ani.

Turnare în vid cu rășină epoxidică, izolație fiabilă:Înfășurările sunt turnate și întărite cu rășină epoxidică importată Huntsman (sau de calitate echivalentă) sub vid, eliminând complet bulele de aer. Stratul izolator întărit are rezistență mecanică ridicată, rezistență la șocuri termice, rezistență la fisuri și protecție la umezeală/murdărie. Descărcarea parțială este controlată sub 5pC, mult superioară standardelor naționale.

Capacitate mare de suprasarcină, se adaptează la sarcinile fluctuante:În condiții de răcire naturală, poate funcționa pe termen lung la suprasarcină de 10%; cu răcire forțată cu aer (ventilatoare instalate), capacitatea de ieșire poate crește la peste 120% din valoarea nominală. Pentru vârfurile de sarcină sezoniere (de exemplu, utilizarea aerului condiționat de vară), nu este necesară creșterea imediată a capacității.

Rezistent la umiditate și la contaminare, adaptabilitate puternică la mediu:Suprafața de înfășurare a rășinii epoxidice este netedă, densă și nehigroscopică. Chiar și după oprire în medii cu umiditate relativă 100%, poate porni direct la sarcină maximă fără preîncălzire. Adecvat în special pentru medii umede sau corozive, cum ar fi camerele de distribuție subterane, zonele de coastă cu multă sare și instalațiile chimice.

Caracteristicile produsului

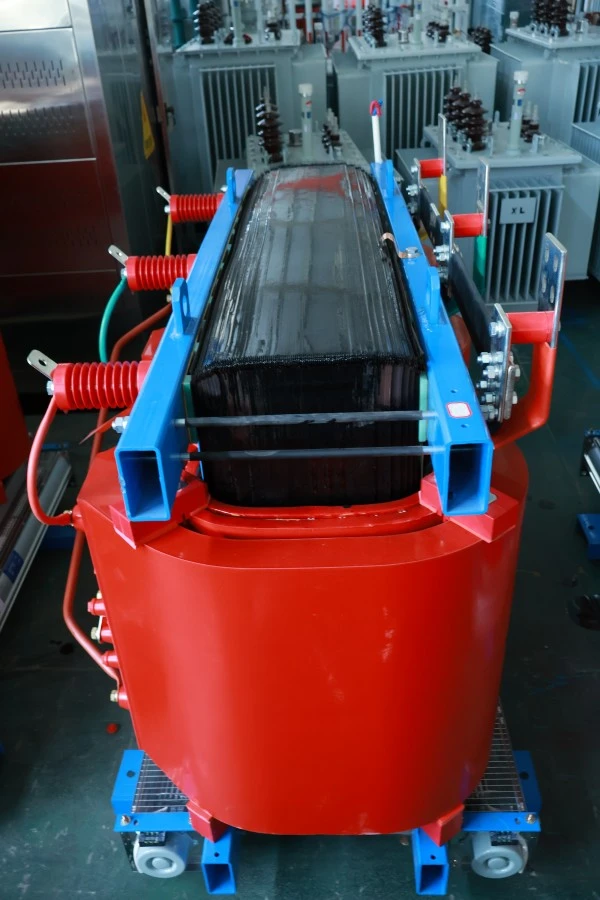

Structura miezului: Folosește tehnologia de laminare în trepte la 45°, cu membre și juguri prinse prin curele sau plăci de înaltă rezistență. Aplicarea oțelului siliciu orientat pe granule de înaltă permeabilitate (B30R090 sau calitate superioară) minimizează atât histerezisul, cât și pierderile de curenți turbionari.

Înfășurări de joasă tensiune: înfășurate cu folie de cupru, fixate la capete cu inele din rășină. Lățimea foliei de cupru este egală cu înălțimea înfășurării, oferind o distribuție uniformă a amperului-turn și o rezistență extrem de ridicată la forțele electromagnetice de scurtcircuit. Izolația stratului folosește material DMD preimpregnat.

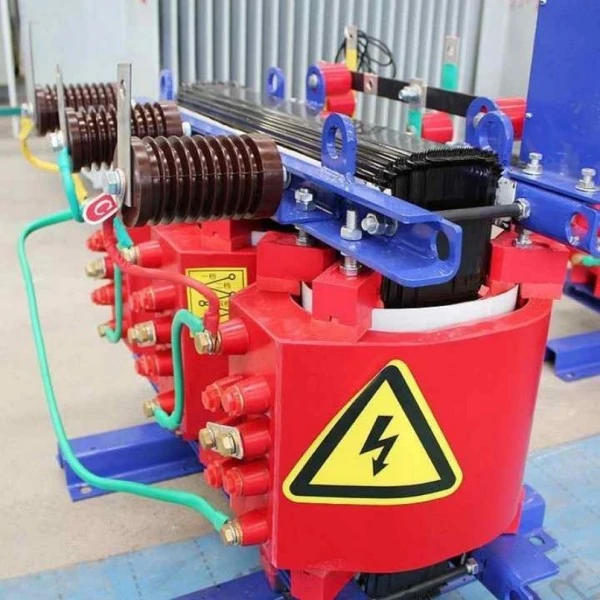

Înfășurări de înaltă tensiune: înfășurate în segmente stratificate folosind sârmă de cupru dreptunghiulară emailată Clasa H, cu rășină turnată între fiecare strat, formând o izolație compozită robustă din rășină epoxidice armată cu fibră de sticlă. Robinetele sunt scoase din mijlocul înfășurării pentru a îmbunătăți distribuția tensiunii de impuls.

Sistem de control și protecție a temperaturii: Fiecare înfășurare de fază are RTD-uri de platină PT100 pre-încorporate pentru monitorizarea în timp real a temperaturii punctului fierbinte. Controlerul inteligent de temperatură care îl însoțește are: afișaj digital al temperaturii bobinei, alarmă de supratemperatura (punct de referință reglabil), ieșire de declanșare pentru supratemperatură și pornire/oprire automată a ventilatorului (dacă este instalată opțional răcirea forțată cu aer).

Opțiuni de carcasă: Opțional carcase cu grad de protecție IP20 (obiecte solide), IP23 (picurare verticală de apă) sau IP40 (particule mici), realizate din oțel inoxidabil, aliaj de aluminiu sau oțel laminat la rece acoperit cu pulbere. Carcasele au deschideri de ventilație și încuietori interblocate ale ușilor.

Conexiune și instalare: Partea de înaltă tensiune folosește terminale de cablu de cauciuc siliconic complet ecranate/izolație completă sau terminale convenționale; Partea de joasă tensiune utilizează bare colectoare din cupru placate cu cositor. Partea inferioară a transformatorului este echipată cu o bază de canal de oțel și role pentru poziționare și mișcare ușoară.

Aplicarea produsului

Transformatorul de putere de tip uscat cu înfășurare de cupru SCB13 este ideal pentru următoarele scenarii:

Clădiri înalte și centre comerciale: instalate în camere de distribuție la subsol sau la podea echipamentelor, ascensoare electrice, HVAC, iluminat și sisteme de protecție împotriva incendiilor. Caracteristica sa neinflamabilă îndeplinește codurile de incendiu în clădiri, iar zgomotul redus nu deranjează locuitorii de la etaj.

Întreprinderi industriale și miniere: sisteme de distribuție a energiei în fabricile de producție de automobile, fabrici de componente electronice și ateliere de prelucrare de precizie. Înfășurările din cupru rezistă la supratensiunile de curent de la pornirile/opririle frecvente ale motorului, oferind o bună stabilitate a tensiunii.

Energie regenerabilă: Conexiune la rețea pentru centrale fotovoltaice distribuite, transformatoare auxiliare de putere pentru parcuri eoliene, transformatoare de izolare pentru sistemele de stocare a energiei. Eficiența energetică ridicată reduce pierderile de conversie a puterii.

Infrastructură de transport: Transformatoare de serviciu pentru stații de metrou, surse de alimentare pentru clădirile de semnale feroviare de mare viteză, centre de distribuție a energiei la terminalele aeroportuare, sisteme de alimentare de la malul porturilor. Rezistența la umiditate și capacitatea de rezistență la scurtcircuit îndeplinesc cerințele de înaltă fiabilitate ale tranzitului feroviar.

Centre de date și stații de bază de comunicații: Oferă energie curată și stabilă pentru servere, comutatoare și sisteme UPS. Funcționarea silențioasă (de obicei sub 55 dB) nu deranjează personalul centrului de date.

Detalii de producție

Proces de înfășurare a foliei de cupru de joasă tensiune

Înfășurările de joasă tensiune sunt înfășurate folosind folie de cupru cu lățime completă pe mașini specializate de înfășurare a foliei. Marginile foliei de cupru sunt rotunjite pentru a preveni descărcarea corona. La fiecare rotire, hârtia de izolare DMD pre-impregnată este plasată automat între straturi, iar controlul online al tensiunii asigură că folia de cupru este înfășurată strâns. După terminarea bobinării, întregul ansamblu este plasat într-o matriță pentru turnarea în vid a rășinii epoxidice, formând o structură monolitică, fără goluri. Acest proces îmbunătățește capacitatea de rezistență la scurtcircuit a înfășurărilor de joasă tensiune cu peste 30% în comparație cu structurile cu fir bobinat.

Înfășurare în strat segmentat de înaltă tensiune

Înfășurările de înaltă tensiune sunt împărțite în 4-6 segmente (clatite), fiecare segment împărțit în continuare în 2-4 straturi. Conductele (sau canalele de aer) dintre segmente îmbunătățesc disiparea căldurii, în timp ce stratificarea reduce tensiunea interstratului. Tapsele sunt luate de la ture specifice ale anumitor segmente și marcate cu cabluri de culori diferite. Toate conexiunile folosesc sudarea cu arc cu argon sau sudarea la presiune la rece pentru a asigura o rezistență minimă la contact.

Tratament de reducere a zgomotului de bază

După terminarea laminării miezului, întregul miez este impregnat sub presiune cu un lac izolant special formulat, reducător de zgomot, amortizand micro-vibrațiile dintre foile de oțel siliconic și între foi și piesele de prindere. Pernele din cauciuc siliconic la temperaturi ridicate sunt plasate între miez și înfășurări și între înfășurări și părțile de prindere. Cu aceste tratamente, zgomotul fără sarcină poate fi menținut sub 55 dB (pentru 315 kVA și mai jos), comparabil cu zumzetul unui frigider de uz casnic.

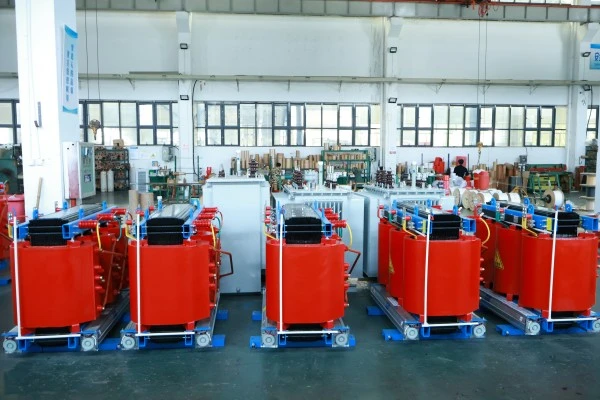

Testare cuprinzătoare în fabrică

Fiecare transformator de putere de tip uscat cu înfășurare din cupru SCB13 este supus următoarelor teste înainte de a părăsi fabrica: măsurarea rezistenței înfășurării; măsurarea raportului de tensiune și verificarea grupului vectorial; măsurarea impedanței de scurtcircuit și a pierderii de sarcină; măsurarea curentului fără sarcină și a pierderilor în gol; măsurarea rezistenței de izolație și a factorului de disipare dielectrică; testul de rezistență la tensiune aplicată; test de rezistență la tensiune indusă; măsurarea descărcării parțiale. Datele de testare sunt înregistrate automat și un raport de testare din fabrică este furnizat împreună cu transportul.

Parametru de produs (specificație)

Ambalare și post-vânzare

Metoda de ambalare

1. Corpul transformatorului învelit cu folie PE impermeabilă, zonele critice acoperite cu căptușeală moale de protecție.

2. Ambalate în lăzi robuste din placaj de export, cu fund de paleți pentru manipularea stivuitorului.

3. Interiorul lăzilor umplute cu poliuretan expandat sau carton fagure pentru a preveni deteriorarea vibrațiilor de transport.

4. Marcaje clare la exterior: centru de greutate, puncte de ridicare, rezistente la umezeală, nu răsturnați.

Serviciu post-vânzare

1. Perioada de garanție gratuită: 12 luni de la data expedierii.

2. Orice defecțiune cauzată de defecte de proiectare, de material sau de fabricație în timpul perioadei de garanție va fi reparată sau înlocuită gratuit de către compania noastră (inclusiv costuri rezonabile de transport).
