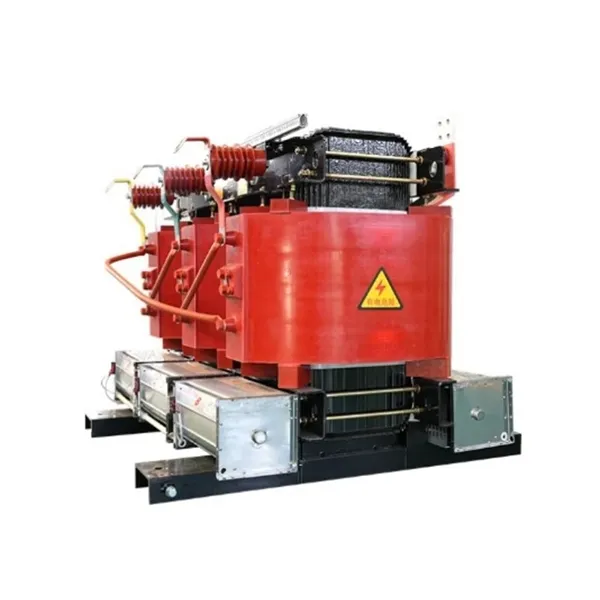

Răcire cu aer, izolare în aer liber, transformator de tip uscat

Acest produs este de tip exterior, de tip izolator,transformator de tip uscatutilizând răcirea cu aer (ANAN). Nu se bazează pe niciun mediu lichid pentru izolație sau disiparea căldurii, ci folosește în schimb convecția naturală sau răcirea forțată cu aer pentru a controla creșterea temperaturii.

Ce face?

1. Izolație electrică: creează o barieră electrică fizică între înfășurările primare și secundare, întrerupând efectiv buclele de masă, suprimând armonicile și eliminând interferențele de înaltă frecvență și supratensiunile din rețea, oferind putere „curată” sarcinilor sensibile.

2. Transformarea tensiunii: Crește sau reduce tensiunea AC în funcție de cerințe, adaptându-se la nevoile de alimentare ale diferitelor echipamente.

3. Protecție de siguranță: Prin proiectarea de izolare, previne contactul direct al personalului cu partea de înaltă tensiune, reducând semnificativ riscul de șoc electric.

4. Adaptare în aer liber: O carcasă robustă proiectată pentru IP54 sau niveluri de protecție superioare îi permite să reziste la vânt, ploaie, praf, pulverizare de sare și expunere pe termen lung la UV.

Pe scurt, atunci când aveți nevoie de o soluție sigură, curată, fără întreținere de izolare a puterii și de conversie în medii dure exterioare, acest transformator de tip uscat cu izolare în aer liber cu răcire cu aer este soluția de bază.

Avantajele produsului

În comparație cu transformatoarele tradiționale imersate în ulei sau cu transformatoarele de interior uscate standard, acest produs oferă cinci avantaje principale:

1. Zero poluare, fără întreținere: Designul fără ulei elimină complet riscul de contaminare a solului sau a apei din cauza scurgerilor, precum și costurile de întreținere și timpii de nefuncționare asociate cu testarea și înlocuirea anuală a uleiului. Pentru proiectele în aer liber sub reglementări stricte de mediu, acesta este un avantaj decisiv.

2. Toleranță superioară la mediu în aer liber: Utilizează procesul de impregnare cu presiune în vid (VPI) și sistem de izolație Clasa H (180°C), combinat cu o carcasă exterioară sudată complet etanșă din oțel inoxidabil sau oțel Aluzinc. Funcționează stabil la temperaturi ambientale de la -25°C până la 50°C și umiditate relativă până la 95%. Rezistent la pulverizare de sare, ciuperci și coroziune.

3. Siguranță maximă cu izolație electrică: Izolația întărită între înfășurările primare și secundare realizează o tensiune de rezistență dielectrică de 3 kV până la 5 kV (în funcție de model). Izolează eficient componentele DC, armonicile a treia și diferitele impacturi de supratensiune din rețea, protejând instrumentele de precizie din aval.

4. Răcire naturală cu aer, silențioasă și fiabilă: se bazează pe convecția aerului pentru disiparea căldurii fără ventilatoare (opțional). Zgomotul de funcționare este semnificativ mai mic decât transformatoarele cu scufundare în ulei. Fără piese mecanice rotative în componentele de bază, timpul mediu între defecțiuni (MTBF) este îmbunătățit semnificativ.

5. Capacitate mare de suprasarcină, utilizabil în situații de urgență: capacitate de suprasarcină de urgență de până la 120% pentru funcționare continuă, 150% pentru funcționare pe termen scurt. În timpul vârfurilor de sarcină exterioare neașteptate (de exemplu, mai multe motoare pornind simultan), nu este necesară creșterea imediată a capacității, câștigând timp prețios pentru utilizator.

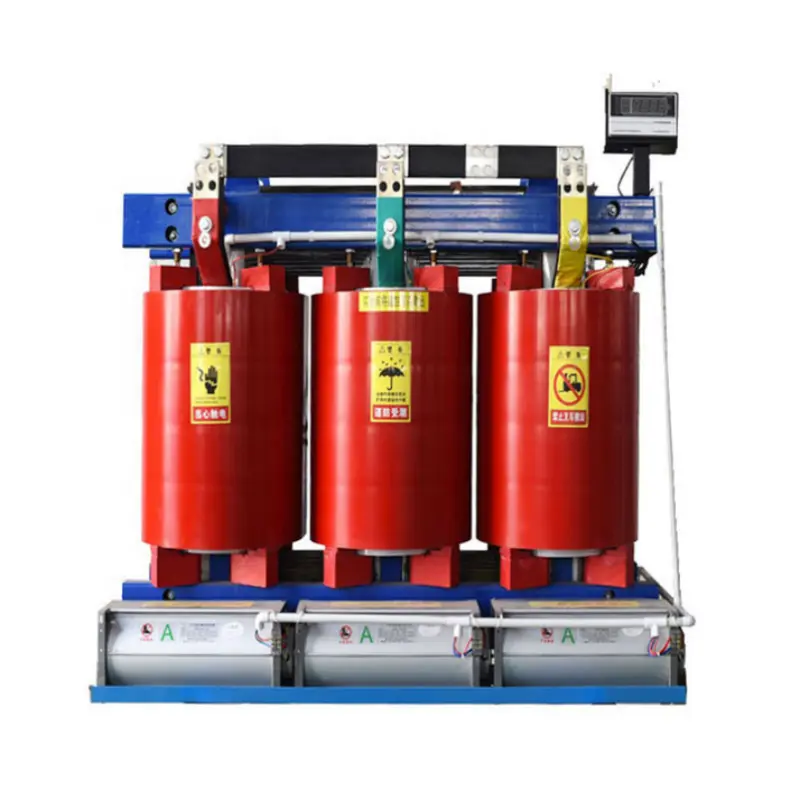

Caracteristicile produsului

Miez: oțel siliciu laminat la rece, cu permeabilitate ridicată, orientat spre cereale, proces de îmbinare în trepte, pierderi fără sarcină reduse semnificativ și curent excitant.

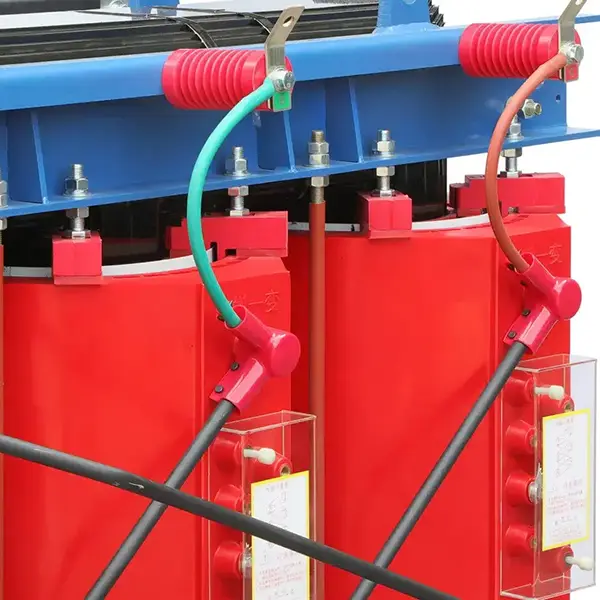

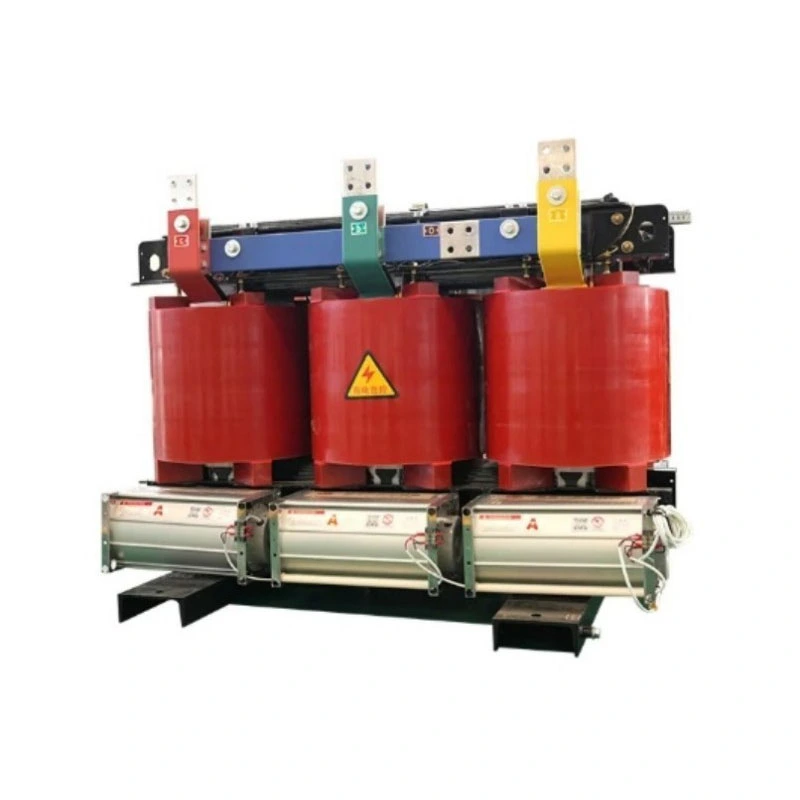

Înfășurări: Atât înfășurările de înaltă, cât și de joasă tensiune folosesc conductori din cupru (aluminiu opțional), învelite cu Nomex® sau hârtie de izolație aramidă similară, procesate prin impregnare în vid VPI cu lac fără solvenți, formând o structură de izolație solidă robustă, rezistentă la umiditate, tolerantă la temperaturi înalte.

Structura de izolare: înfășurările primare și secundare sunt înfășurate pe bobine separate sau picioare independente de miez, cu un scut electrostatic opțional între ele, reducând la minimum capacitatea de cuplare și oferind o excelentă suprimare a interferențelor de înaltă frecvență.

Carcasă de protecție: Protecție standard IP54 (etanșă la praf, rezistentă la stropire), IP65 opțional. Carcasă realizată din oțel inoxidabil de 2,0 mm grosime sau oțel Galvalume, cu un acoperiș rezistent la ploaie, jaluzele ventilate din oțel inoxidabil și încuietori anti-levoare.

Sistem de control al temperaturii: Senzori de temperatură PTC sau PT100 RTD încorporați, conectabili la un controler de temperatură inteligent pentru alarma la supratemperatură, protecție împotriva declanșării și activarea automată a ventilatorului (dacă sunt instalate ventilatoare opționale).

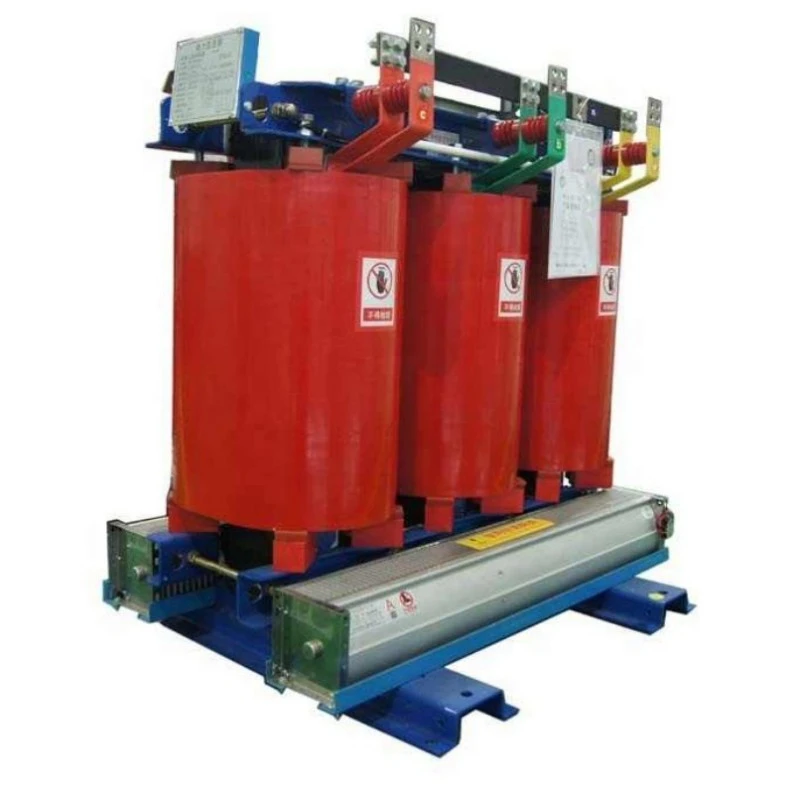

Terminale: Cutie de joncțiune exterioară de înaltă tensiune cu garnituri din cauciuc siliconic și intrări pentru presetupe. Partea de joasă tensiune utilizează bare colectoare din cupru placate cu cositor sau conectori impermeabili.

Aplicarea produsului

Acest transformator de tip uscat cu izolare în aer liber cu răcire cu aer este utilizat pe scară largă în următoarele scenarii:

Generare de energie din surse regenerabile: Izolarea pe partea de joasă tensiune a centralei fotovoltaice și a substațiilor montate pe platforme eoliene, izolarea tensiunii de ieșire a invertorului înainte de conectarea la rețea sau de alimentarea cu energie locală.

Echipamente industriale în aer liber: Izolarea sursei de alimentare pentru platforme de foraj petrolier, concasoare de mine în cariera deschisă, sisteme de alimentare de la malul portuar, mașini de forat tuneluri (mașini de scut), prevenind supratensiunile din rețea de a deteriora echipamentele.

Alimentare temporară și de urgență: izolarea ieșirii generatorului pentru evenimente în aer liber, competiții sportive și locuri de ajutor în caz de dezastre, oferind energie curată pentru echipamente audio, video și de control.

Infrastructură de încărcare: transformator de izolație de intrare pentru încărcătoarele rapide de curent continuu de exterior, prevenind feedback-ul armonic în rețea, protejând în același timp modulele de încărcare.

Rețea inteligentă și distribuție: Servicii de stație sau transformatoare de izolare în unitățile principale cu inel exterior și substații compacte, oferind energie sigură și fiabilă pentru terminalele de automatizare (DTU/FTU).

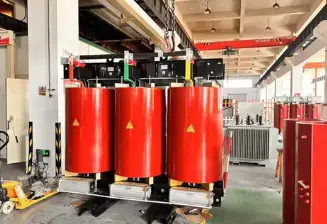

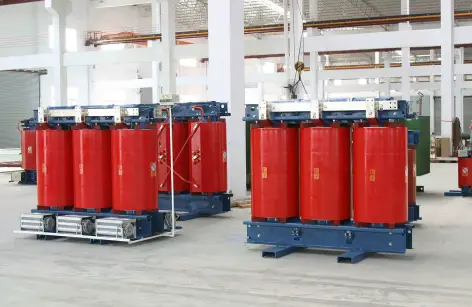

Detalii de producție

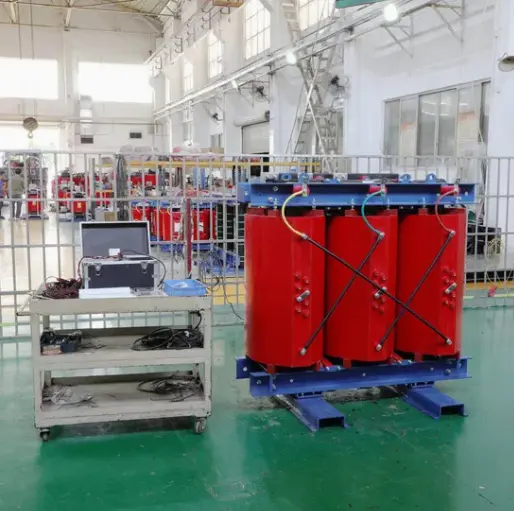

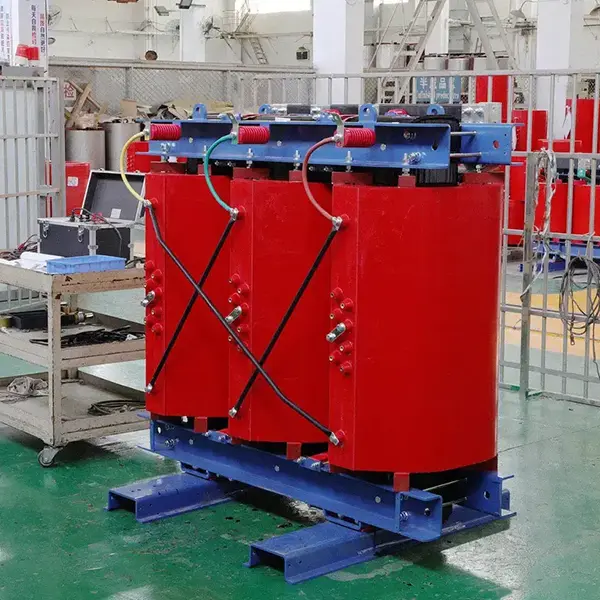

Procesul de impregnare sub presiune VPI

Toate înfășurările sunt impregnate cu lac izolant fără solvenți sub vid, eliminând aerul din interior și permițând lacului să pătrundă complet între spire, straturi și la pământ. După întărire, formează o structură „solidă” monolitică cu conductivitate termică, rezistență mecanică și rezistență la umiditate care depășesc cu mult procesele standard de impregnare.

Cutie de joncțiune specifică pentru exterior

Cutia de priză de joasă tensiune are un panou suport izolator ignifug, cu un spațiu electric amplu (>20 mm) între barele de cupru. Intrările de cablu utilizează garnituri multi-etanșare și presetupe, compatibile cu diverse cabluri blindate sau învelite cu cauciuc, prevenind pătrunderea umezelii de-a lungul cablului în cutie.

Carcasă rezistentă din oțel inoxidabil

Carcasa este fabricată folosind tăiere cu laser, îndoire CNC și sudare robotizată, cu toate cusăturile sigilate continuu. Ușile au mânere de blocare în trei puncte și garnituri de etanșare rezistente la intemperii. Capacul superior este proiectat ca un scut de ploaie înclinat și include șuruburi cu ochi de ridicare pentru ridicare convenabilă în aer liber.

Ambalare, livrare și post-vânzare

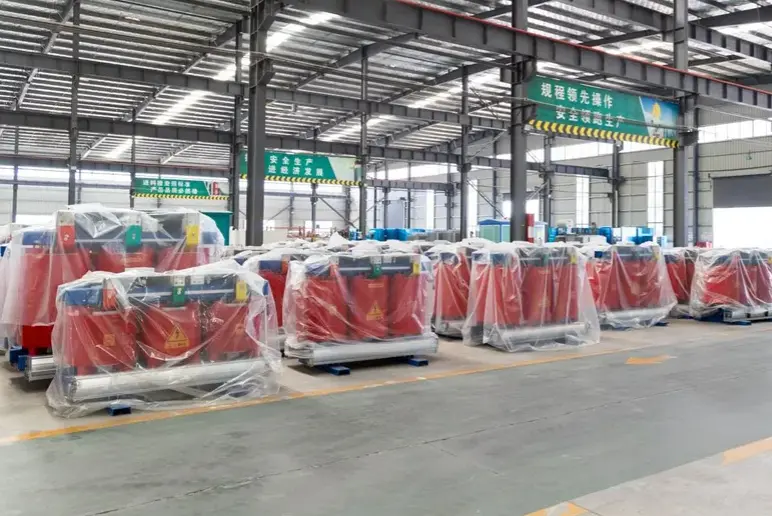

Metoda de ambalare

1. Corpul transformatorului învelit cu folie PE rezistentă la umiditate, desicant plasat în interior.

2. Ambalate în lăzi de lemn rezistente sau cutii de placaj fără fumigație (îndeplinesc standardele de export), înconjurate de spumă de înaltă densitate sau pungi umplute cu aer pentru amortizare.

3. Etichete precum „Rezistent la umiditate”, „Fragile” și „În acest sens”, aplicate pe exteriorul cutiei.

Metoda de livrare

1. Internă: Camion de logistică dedicat (capacitatele mici pot fi expediate prin mărfuri grele Deppon/SF Express).

2. Export: Aranjamente pentru transport maritim, feroviar sau aerian, inclusiv documentația vamală.

Serviciu post-vânzare

1. Perioada de garanție: 12 luni de la data primirii.

2. Reparație sau înlocuire gratuită pentru defecte de fabricație în perioada de garanție.

Întrebări frecvente (Întrebări și răspunsuri)

Î1: Nu este acest transformator de tip uscat cu izolare în aer liber cu răcire cu aer mai predispus la supraîncălzire și ardere în comparație cu un transformator obișnuit immers în ulei?

A: Dimpotrivă. Deși aerul are o conductivitate termică mai scăzută decât uleiul, produsul nostru folosește izolație clasa H (evaluată pentru 180°C) și procesul de impregnare în vid VPI. Căldura de la înfășurări este îndepărtată eficient și disipată prin carcasă. Pentru aceeași capacitate, designul nostru are o marjă de creștere a temperaturii mai mare, ceea ce face mai puțin probabil să sufere defecțiunile de ardere cauzate de scurgerile de ulei și nivelurile scăzute de ulei ulterioare în unitățile tradiționale. NoastreRăcire cu aer, izolare în aer liber, transformator de tip uscatfuncționează cu temperaturi de puncte fierbinți cu mult sub limita de izolație chiar și la sarcină maximă în condiții de exterior de 40°C.

Î2: În zilele ploioase în aer liber, apa de ploaie nu va intra prin jaluzele de răcire și nu va provoca un scurtcircuit în interior?

R: Nu. Gradul nostru de protecție a carcasei este IP54. Jaluzelele au un canal intern în stil labirint și ecran din plasă metalică. Testele arată că chiar și cu pulverizare directă din față la o intensitate a precipitațiilor de 10 mm pe minut, interiorul rămâne complet uscat. Toate porturile de intrare a cablurilor folosesc presetupe sigilate pentru explozie, blocând complet orice cale pentru pătrunderea umezelii.
