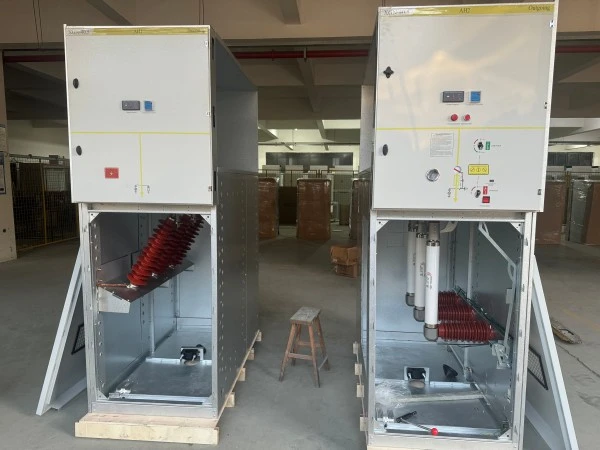

Izolație cu gaz ecologic RMU

Izolația cu gaz ecologică RMU (Unitatea principală Ring) este un aparat de comutare de medie tensiune asamblat din fabrică, sigilat, închis cu metal (până la 24 kV) care utilizează un amestec de gaz ecologic ca mediu primar de izolare și de stingere a arcului --- în loc de SF6 pur. Spre deosebire de RMU SF6 tradiționale, care au un potențial ridicat de încălzire globală (GWP = 23.500), SF₆ are un GWP de aproximativ 24.300 conform datelor de referință actuale ale UE. Eco-RMU de la Lugao Power utilizează fie un aer sintetic, amestec N₂/SF₆ (cu mai puțin de 10% SF6), fie gaz pe bază de fluorocetonă (C5-FK). Aceste gaze sunt netoxice, neinflamabile și au un GWP sub 1 (pentru aer sintetic) sau sub 600 (pentru C5-FK), comparativ cu 23.500 pentru SF6 pur.

Avantajele produsului

De ce să alegețiLugao PowerEco-Gas RMU peste alternativele SF6?

Caracteristicile produsului

Lista de caracteristici cu explicații tehnice

Detalii de producție

Cum Lugao Power produce RMU Eco-Gas

Fiecare izolație cu gaz ecologică RMU este produsă în unitatea noastră certificată ISO 9001:2021 și ISO 14001 din Wenzhou, China. Procesul de fabricație este adaptat special pentru manipularea gazului ecologic - diferit de liniile de producție SF6.

Proces de producție pas cu pas

1. Fabricarea rezervorului

● Oțel inoxidabil de 3 mm (AISI 304) – tăiat cu laser, îndoit robot, sudat prin proces automat MIG.

● Detectare scurgeri de heliu 100%: Rezervor scufundat in camera de vid; Test de pulverizare cu heliu – rata de scurgere <1×10⁻⁶ mbar·L/s (de 20 ori mai strict decât cerința IEC).

2. Ansamblu componente

● Mecanism de comutare cu trei poziții asamblat în camera curată (Clasa 100.000).

● Contacte din cupru placate cu argint (grosime 15μm) – asigură o rezistență scăzută la contact (<30μΩ).

● Mecanism obturator – oțel inoxidabil, acţionat cu came.

3. Prelucrare în vid

● Rezervor încălzit la 80°C sub vid (<10 Pa) timp de 8 ore – elimină umezeala (țintă <10ppm).

● Previne condensul intern și defalcarea dielectrică.

4. Umplere cu gaz ecologic

● Amestecul gazos preparat in statie de amestec dedicata (precizie ±1%).

● Pentru amestecul C5-FK: C5-FK (fluorocetonă) + CO₂ + O₂ (urme).

● Presiune de umplere: 0,04 MPa relativ la 20°C.

● Fiecare rezervor este numerotat de serie cu eticheta compoziției gazului.

5. Testare electrică finală

● Rezistenta la frecventa de alimentare: 42kV/1min (unitati 12kV).

● Impul de fulger: 75kV vârf (1,2/50μs).

● Descărcare parțială: <5pC la 1,2Ur (12kV = 14,4kV tensiune de testare).

● Măsurarea rezistenței de contact: Înregistrată pe certificatul de testare.

● Test de funcționare mecanică: 50 de cicluri de deschidere/închidere – fără modificarea presiunii gazului.

6. Verificare interblocare

● Toate dispozitivele de blocare mecanice au fost testate cu știfturi de măsurare – măsurarea forței a fost înregistrată.

7. Ambalare

● Unitate umplută cu gaz sigilată cu capac de transport pe supapă.

● Manometru protejat cu capac din spuma

Etape de control al calității

Service post-vânzare și garanție

Perioada de garantie:

12 luni de la data punerii în funcțiune sau 18 luni de la data expedierii (oricare survine prima).

Acoperit de garanție:

1. Toate piesele mecanice (mecanism întrerupător, interblocare, întrerupător de împământare, indicatoare)

2. Integritatea rezervorului de gaz (scurgere din cauza defectului de fabricație)

3. Contacte primare și secundare

4. Compoziția de gaz ecologic (dacă umplerea din fabrică se abate de la certificat)

5. Manometru și monitor de densitate

Neacoperit:

1. Deteriorări cauzate de depozitarea sau instalarea necorespunzătoare (de exemplu, scăparea unității)

2. Coroziunea externă din cauza mediului agresiv (de exemplu, fabrică chimică)

3. Acte ale naturii (cutremur, inundație, fulger)

4. Consumabile (siguranțe, lămpi indicatoare, baterii)

Întrebări frecvente

Î1: Ce gaz este utilizat exact în izolația cu gaz ecologică RMU?

R: Lugao Power oferă două opțiuni:

● Opțiunea A (economie): amestec N₂ + 10% SF₆ – GWP ≈ 2.350 (încă cu 90% mai mic decât SF₆ pur).

● Opțiunea B (premia verde): C5-FK (fluorocetonă) + CO₂ + O₂ – GWP < 600, fără PFAS, potrivită pentru proiectele care doresc să reducă dependența de gazele de izolare SF₆ cu GWP ridicat.

Ambele sunt netoxice, neinflamabile și aprobate de IEC 62271-200.

Î2: Performanța gazului este identică cu SF6?

R: Da, la aceeași presiune de funcționare (0,04-0,05 MPa), rezistența dielectrică și capacitatea de stingere a arcului sunt echivalente. RMU ecologică trece aceleași teste de tip ca și unitățile SF6: rezistență la 42 kV, scurtcircuit de 20 kA și 50 de operații mecanice.

Î3: Ce se întâmplă dacă gazul se scurge? Este periculos pentru muncitori?

R: Gazul ecologic nu este toxic (spre deosebire de SF6 care poate produce produse secundare toxice sub arc). Cu toate acestea, scurgerile mari în spații închise ar putea înlocui oxigenul. RMU de la Lugao Power include o alarmă de joasă presiune. Dacă este declanșat, ventilați camera înainte de a intra. Gazul în sine este sigur de respirat în cantități mici (similar cu descărcarea stingătoarelor cu CO₂).

Î4: Pot reumple gazul la nivel local dacă este necesar?

R: Rezervorul este sigilat pe viață --- nu ar trebui să fie niciodată necesar să reumpleți în condiții normale (rata de scurgere <0,1% pe an). Cu toate acestea, dacă o supapă este deteriorată, Lugao Power oferă kituri de reumplere cu amestecul de gaz exact. Nu vă recomandăm să folosiți SF6 local - asta ar învinge scopul de mediu.

Î5: Izolația cu gaz ecologică RMU este mai scumpă decât SF6?

R: Costul inițial de achiziție este cu aproximativ 8-12% mai mare datorită amestecului de gaze și liniei de producție dedicate. Cu toate acestea:

1. Evitați costurile viitoare de recuperare a SF6

2. Vă calificați pentru stimulente fiscale pentru clădirile ecologice (de exemplu, în Singapore, UE).

3. Multe utilități plătesc acum o primă pentru aparatele de comutare fără SF6 în punctajul lor de achiziții.

4. Ciclul de viață de peste 20 de ani, eco-RMU de la Lugao este neutru din punct de vedere al costurilor sau mai ieftin.

Î6: Ce certificări deține acest RMU?

R: Teste complete de tip IEC 62271-200 (certificat KEMA). Adiţional:

● ISO 14001 (managementul mediului de producție)

● Marcajul CE

● chinezesc GB/T 3906

Î7: Pot adapta un panou SF6 RMU existent cu gaz ecologic?

R: Nu, sistemul de manipulare a gazului, etanșările și setările de presiune sunt diferite. Cu toate acestea, Lugao Power’sRMU izolat cu gazare aceleași dimensiuni exterioare și distanță de bare ca majoritatea RMU-urilor SF6 standard. Acest lucru permite înlocuirea „drop-in” fără lucrări civile.

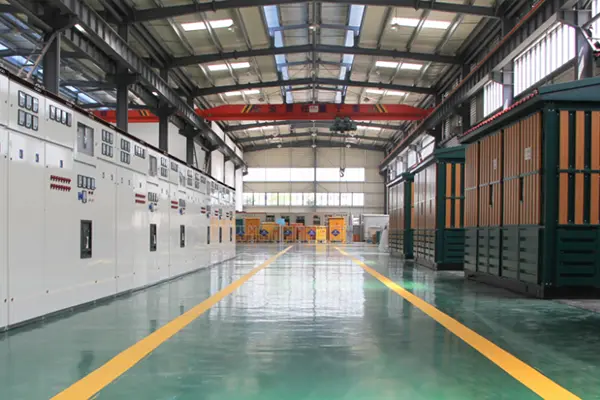

Fabrica Lugao
