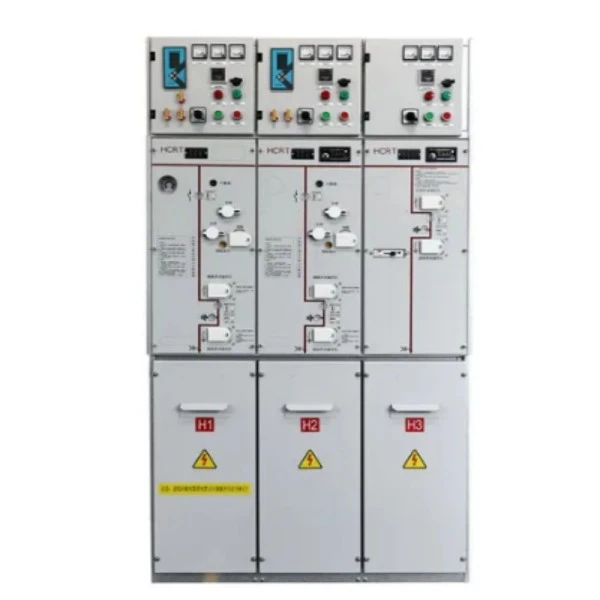

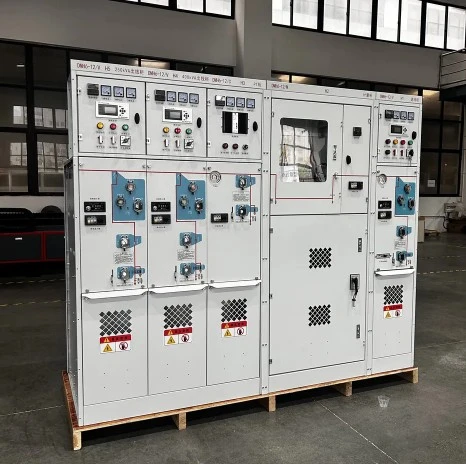

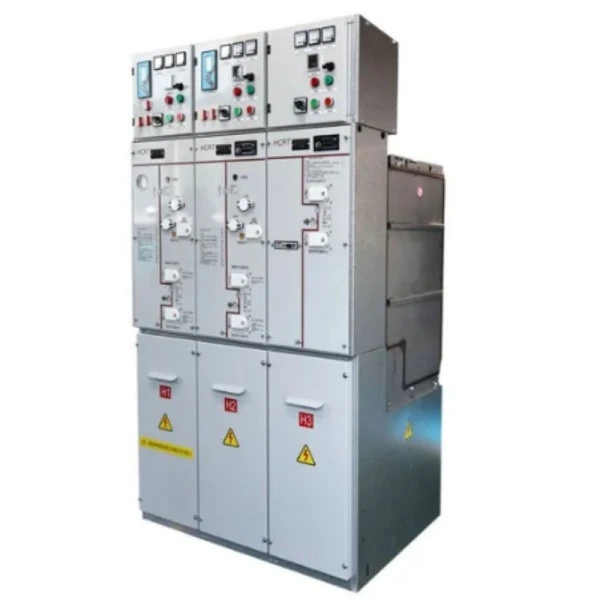

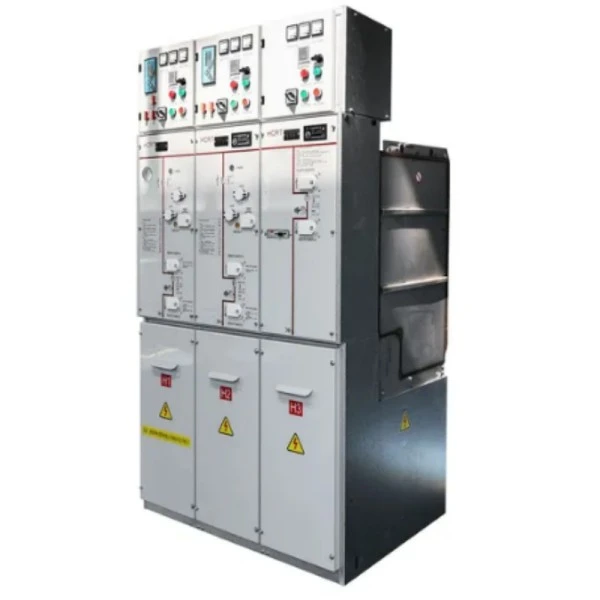

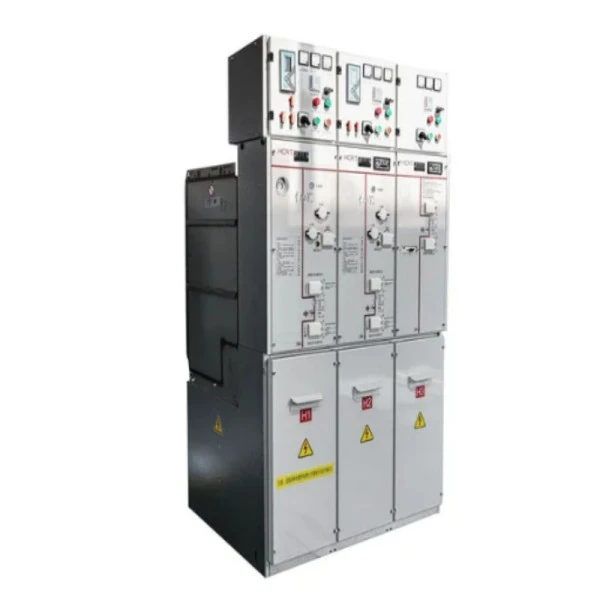

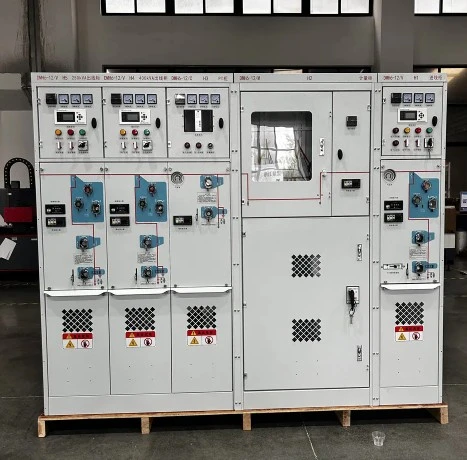

35kv Mediu Tensiune Sf6 Aparatură Sigilată

Aparatul de comutare etanșat SF6 de medie tensiune de 35 kV este un dispozitiv electric cu carcasă metalică, asamblat din fabrică, care utilizează gaz cu hexafluorură de sulf (SF6) atât ca mediu izolator, cât și ca mediu de stingere a arcului. Spre deosebire de aparatele de comutare convenționale de tip deschis, toate piesele sub tensiune --- inclusiv întrerupătorul de circuit, deconectatorul și întrerupătorul de împământare --- sunt sigilate ermetic în interiorul unui rezervor din oțel inoxidabil umplut cu gaz SF6 la o presiune controlată.

Ce poate face?

În primul rând, acest aparat de comutare etanșat SF6 de medie tensiune de 35 kV este responsabil pentru recepția, distribuirea și controlul energiei electrice în rețelele de energie de 35 kV. Protejează transformatoarele, motoarele și alimentatoarele de suprasarcini, scurtcircuite și supratensiuni tranzitorii. Când apare o defecțiune, întrerupătorul SF6 stinge arcul în câteva milisecunde, asigurând daune minime echipamentelor din aval. În plus, permite operațiuni de comutare de la distanță și monitorizarea stării în timp real, făcându-l o componentă de bază a rețelelor inteligente moderne. În esență, înlocuiește tablourile voluminoase izolate cu aer (AIS) în aplicațiile în care spațiul este limitat sau condițiile de mediu sunt severe.

Avantajele produsului

Atunci când se evaluează aparatura de comutație etanșă SF6 de medie tensiune de 35 kV, soluția Lugao Power se remarcă prin cinci avantaje majore:

1. Fiabilitate ultra-înaltă: Deoarece gazul SF6 oferă o rezistență dielectrică superioară (de aproximativ 3 ori mai mare decât cea a aerului), componentele interne sunt imune la praf, umiditate, ceață de sare și poluare. Acest lucru are ca rezultat o rată de eșec extrem de scăzută - mai puțin de 0,1% pe parcursul a zece ani de funcționare.

2. Amprenta compactă: Designul etanș reduce drastic distanța fază la fază și faza la sol. O unitate principală tip inel Lugao 35kV SF6 ocupă doar 1,2 m² per alimentator, comparativ cu 3,5 m² pentru AIS. Acest lucru permite utilităților și instalațiilor industriale să se modernizeze sau să se extindă în interiorul amprentelor existente ale clădirilor.

3. Funcționare fără întreținere: Deoarece toate piesele în mișcare funcționează într-un mediu SF6 uscat și etanș, nu este nevoie de curățare regulată, reglare a contactului sau testare a rezistenței izolației. Singura verificare recomandată este o citire a manometrului de gaz o dată la șase luni. Pe o durată de viață de 20 de ani, aceasta economisește până la 70% din cheltuielile operaționale.

4. Siguranță sporită pentru personal: rezervorul sudat, închis cu metal, este evaluat pentru limitarea defectelor de arc intern (IAC) de până la 50 kA/1s. Chiar și în caz de defecțiune internă, supapa de limitare a presiunii direcționează gazele fierbinți către o conductă de evacuare sigură – niciodată către un operator. Toate dispozitivele de blocare sunt conforme cu IEC 62271-200.

5. Performanță pe orice vreme: de la -40°C în substațiile alpine până la +55°C în fermele solare din deșert, această instalație de comutație etanșă SF6 de medie tensiune de 35 kV funcționează fără derating. Nu este necesară nicio urmă de încălzire sau aer condiționat în interiorul carcasei.

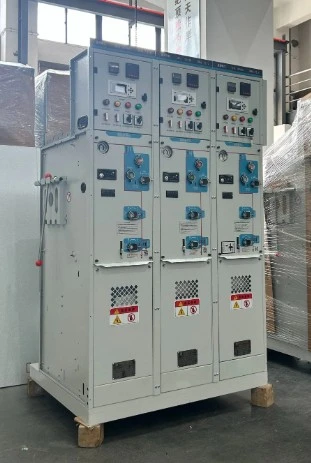

Caracteristicile produsului

● Aparatul etanșat SF6 de medie tensiune de 35 kV de la Lugao Power încorporează următoarele caracteristici tehnice specifice:

1. Rezervor sudat din oțel inoxidabil: 3 mm grosime, calitate 316L, testat pentru scurgeri de heliu la mai puțin de 0,1% pe an. Fără garnituri sau inele O expuse la atmosferă.

2. Comutator cu trei poziții: întrerupător de întrerupere a sarcinii, deconectator și întrerupător de împământare integrat într-un singur mecanism. Blocarea mecanică previne operațiunile incorecte în secvență.

3. Manometru SF6 (compensat cu temperatură): Oferă o citire reală a presiunii, indiferent de temperatura ambiantă. Zona verde = 0,12–0,14 MPa (absolut). Contacte de alarmă de joasă presiune disponibile pentru monitorizare de la distanță.

4. Opțiune de întrerupător în vid: Pentru protecția alimentatorului, un întrerupător în vid încorporat cu izolație externă SF6 combină capacitatea mare de rupere a vidului cu rezistența izolației SF6. Curent nominal de rupere de scurtcircuit: 31,5 kA.

5. Compartiment pentru cabluri: Capacul frontal mare, detașabil, permite accesul ușor pentru instalarea capului de cablu. Potrivit pentru cabluri cu un singur conductor din cupru sau aluminiu de până la 500 mm².

6. Actuator magnetic sau cu arc: Disponibil fie ca actuator magnetic (pentru 100.000 de operații mecanice) fie ca mecanism de arc cu energie stocată (pentru proiecte sensibile la costuri).

7. Panoul frontal Mimic Bus: O diagramă clară, gravată pe o linie, cu indicatoare LED pentru poziția comutatorului, starea de împământare și presiunea SF6.

8. Contacte auxiliare: 6NO + 6NC, nominale pentru 220V DC, acționate direct de la arborele principal (fără came să alunece).

Aplicarea produsului

Versatilitatea aparatului de comutare etanșat SF6 de medie tensiune de 35 kV îl face potrivit pentru următoarele aplicații:

1. Parcuri eoliene: utilizate în baza turnului fiecărei turbine sau în inele colectoare ale platformei offshore. Rezistă la vibrații, pulverizare de sare și spații restrânse.

2. Centrale solare PV: Instalate la ieșirile casetei de combinare și partea primară a transformatorului. Designul etanș previne pătrunderea prafului în mediile deșertice.

3. Substații industriale: fabrici de oțel, fabrici de ciment și unități petrochimice unde producția continuă necesită timp de funcționare ridicat. Aparatul de comutare SF6 alimentează motoare mari (3MW–10MW) și cuptoare cu arc.

4. Centre de date: Oferă alimentare fiabilă de intrare de 35 kV generatoarelor de rezervă și sistemelor UPS. Dimensiunea sa compactă lasă mai mult spațiu pe podea pentru rafturile IT.

5. Substații de tracțiune feroviară: Pentru căi ferate electrificate la sisteme de 27,5 kV sau 35 kV. TheAparatură SF6se ocupă de comutarea frecventă (până la 5.000 de operații/an) fără uzura contactului.

6. Substații subterane: În centrele orașelor sau complexe comerciale unde terenul este prohibitiv de scump. Aparatul de comutare poate fi stivuit pe două niveluri în interiorul unei bolți înalte de 2,5 m.

7. Distribuție secundară de utilități: Ca unitate principală inelă (RMU) pentru alimentarea blocurilor rezidențiale sau a parcurilor industriale mici dintr-o buclă de 35 kV.

Standardele pe care le respectăm

Aparatul de comutare etanșat SF6 de medie tensiune de 35 kV de la Lugao Power este proiectat și fabricat în conformitate cu standardele internaționale și din industrie pentru a asigura siguranță, fiabilitate și durată lungă de viață.

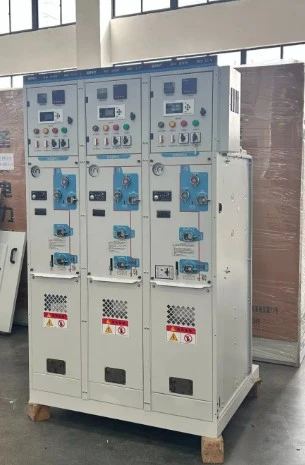

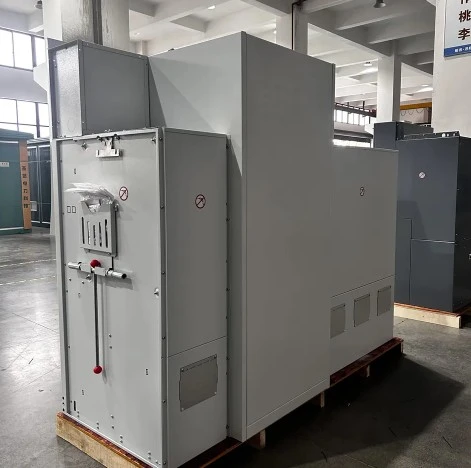

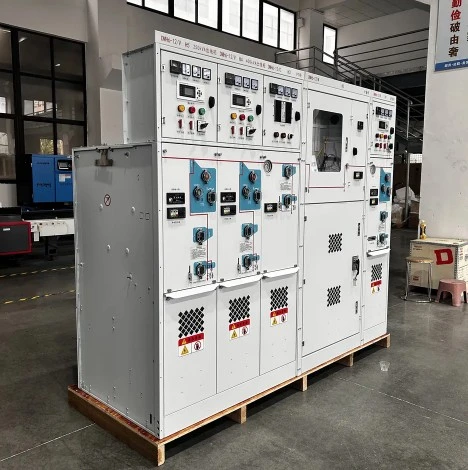

Detalii de producție

Fiecare unitate de comutație etanșă SF6 de medie tensiune de 35 kV de la Lugao Power este supusă unor pași riguroși de fabricație:

● Fabricarea rezervorului: Plăcile din oțel inoxidabil 316L tăiate cu laser sunt sudate cu robot într-un jig. Toate sudurile sunt inspectate cu penetrant colorant și cu raze X pentru găuri. Fiecare rezervor este apoi testat la presiune la 0,3 MPa (2*presiune de funcționare) timp de 24 de ore.

● Tratarea suprafeței: Exteriorul este fosfatat și acoperit cu pulbere epoxi-poliester RAL 7035 (grosime minimă de 80μm). Rezistenta la pulverizare salina: 1.000 ore.

● Procesarea gazului SF6: După asamblarea tuturor componentelor interne (bucșe, contacte, actuatoare), rezervorul este evacuat la < 10 Pa. Apoi, gazul SF6 cu puritate >99,97% este umplut la 0,12 MPa absolut. Punctul de rouă este verificat la < -50°C.

● Test de anduranță mecanică: Fiecare mecanism de operare este ciclat de 500 de ori (deschidere/închidere/pământare) pe un banc de testare înainte de asamblarea finală.

● Test de înaltă tensiune: 70kV/1min tensiune de rezistență la frecvența de putere (uscat) și 110kV/1.2/50μs test de impuls de fulger.

● Măsurarea descărcării parțiale: mai puțin de 5pC la 1,1× tensiune nominală (38,5kV). Măsurat cu un detector PD de bandă largă.

● Detectarea scurgerilor: O sondă de sniffer (detector de halogen) scanează fiecare cusătură de sudură și flanșă bucșă. Rata de scurgere garantată < 0,1% pe an.

● Trasabilitate: Fiecare aparat de comutare primește un cod QR unic. Codul QR se leagă la un raport de testare din fabrică, inclusiv curbele de testare a presiunii, niveluri PD și data de umplere cu gaz.

Aparatul de comutație etanșat SF6 vs aparat de comutație izolat cu aer (AIS)

Întrebări frecvente (FAQ)

Î1: Cât de des are nevoie de reumplere aparatul de comutare etanșat SF6 de medie tensiune de 35 kV?

R: În condiții normale, rata de scurgere este sub 0,1% pe an. La umplerea inițială de 0,12 MPa, ar dura peste 20 de ani până la pragul de alarmă (0,10 MPa). Vă recomandăm să verificați manometrul la fiecare 6 luni. De obicei, nu este necesară reumplerea în perioada de garanție de un an, cu excepția cazului în care există o defecțiune a sigiliului.

Î2: Este gazul SF6 dăunător mediului? Și Lugao oferă alternative?

R: SF6 are un potențial ridicat de încălzire globală (GWP = 23.500). Cu toate acestea, instalația de comutare etanșă SF6 de medie tensiune de 35 kV de la Lugao utilizează mai puțin de 2 kg pe unitate, iar designul nostru de rezervor etanș elimină practic emisiile. Pentru proiectele care necesită gaze verzi, oferim o umplere opțională „Green Gas” (C5-FK) cu GWP cu 99% mai scăzut, deși la un rating de izolație ușor redus.

Î3: Poate astaaparatura de comutaresă fie folosit în aer liber fără o carcasă suplimentară?

R: Da, aparatul de comutare etanșat SF6 de medie tensiune de 35 kV este în sine clasificat IP67 pentru rezervorul etanș și IP4X pentru compartimentul de joasă tensiune. Cu toate acestea, pentru instalarea directă în exterior, vă recomandăm să comandați opțiunea „hotă rezistentă la intemperii” (adaugă gradul IP54 întregii cabine). În caz contrar, instalați-l într-o clădire de chioșc sau substație de bază.

Î4: Garanția de un an acoperă gazul SF6 în sine?

R: Da, dacă se confirmă o scurgere (folosind un balon de săpun sau un test cu detector) în perioada de garanție, Lugao va furniza o butelie de gaz de schimb și va resigila fitingul gratuit. Cu toate acestea, dacă scurgerea rezultă din daune fizice (de exemplu, un stivuitor care lovește rezervorul), reparația este facturabilă.

Î5: Pot adapta o interfață SCADA la distanță la acest aparat de comutare?

R: Toate unitățile vin cu contacte auxiliare standard 6NO+6NC gata de conectare la un RTU sau PLC. Pentru monitorizare avansată, oferim un modul plug-in opțional cu ieșiri Modbus RTU (RS485) sau IEC 61850 (Ethernet), care oferă date în timp real despre presiunea SF6, poziția comutatorului și contorul de operare.

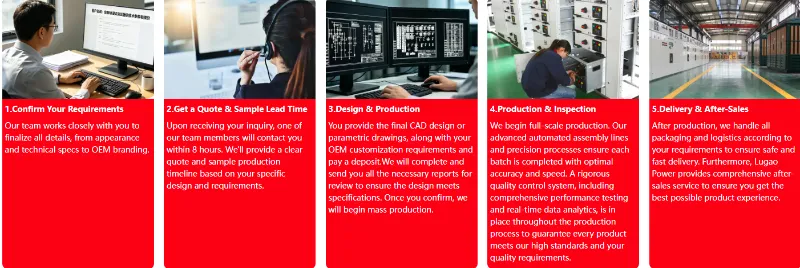

Procesul nostru simplificat de producție și livrare
