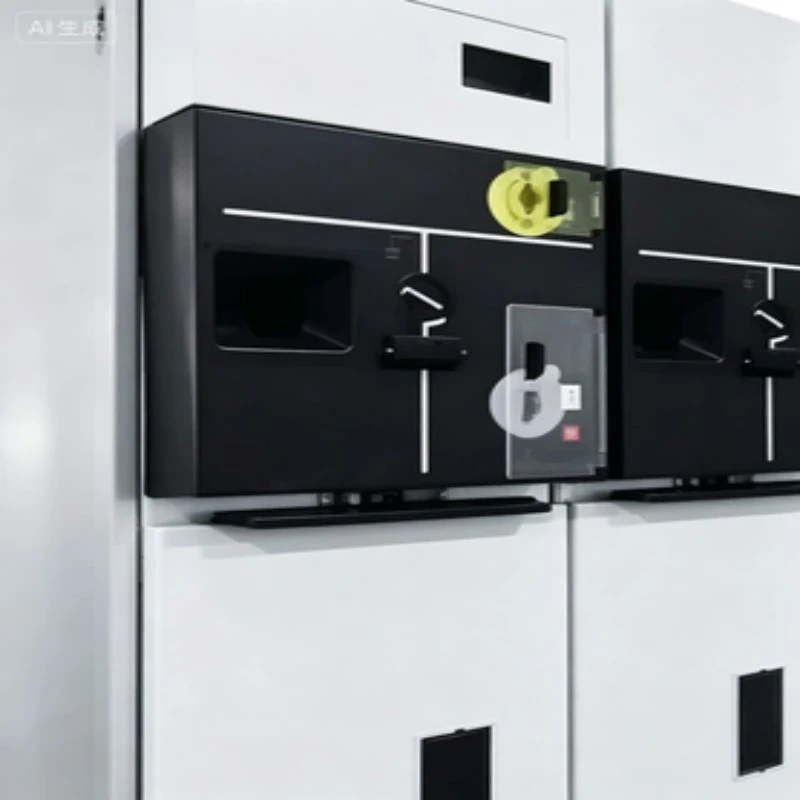

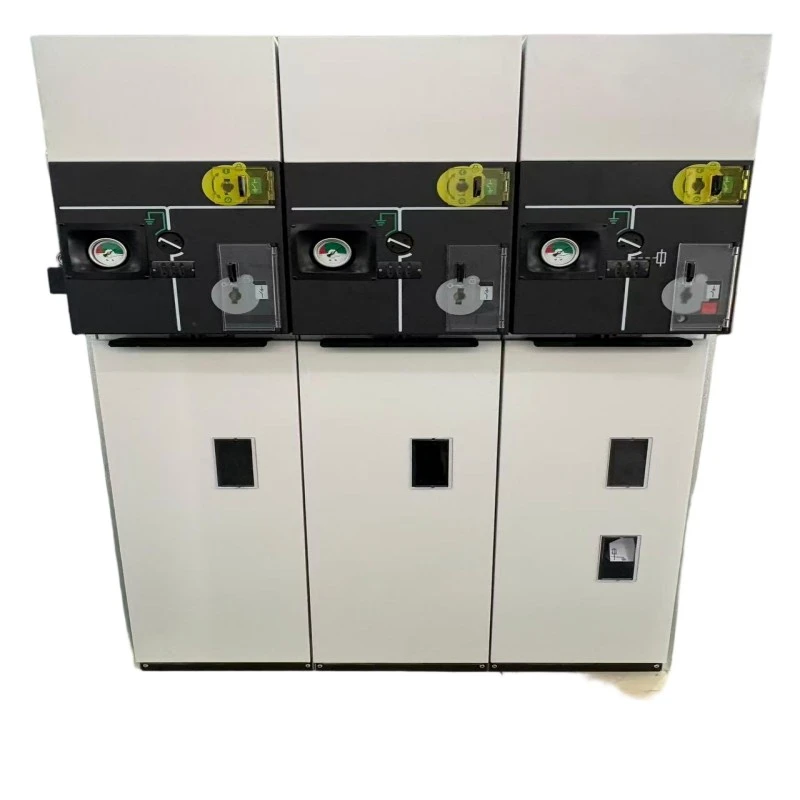

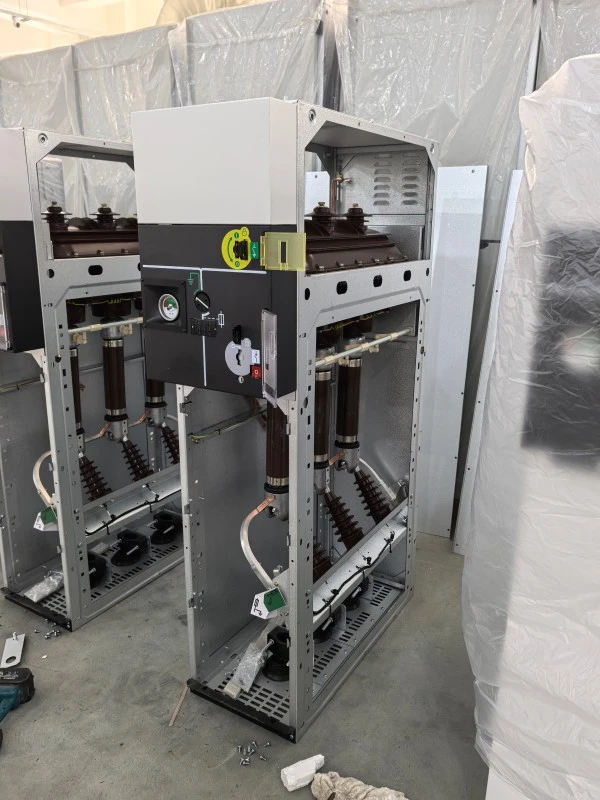

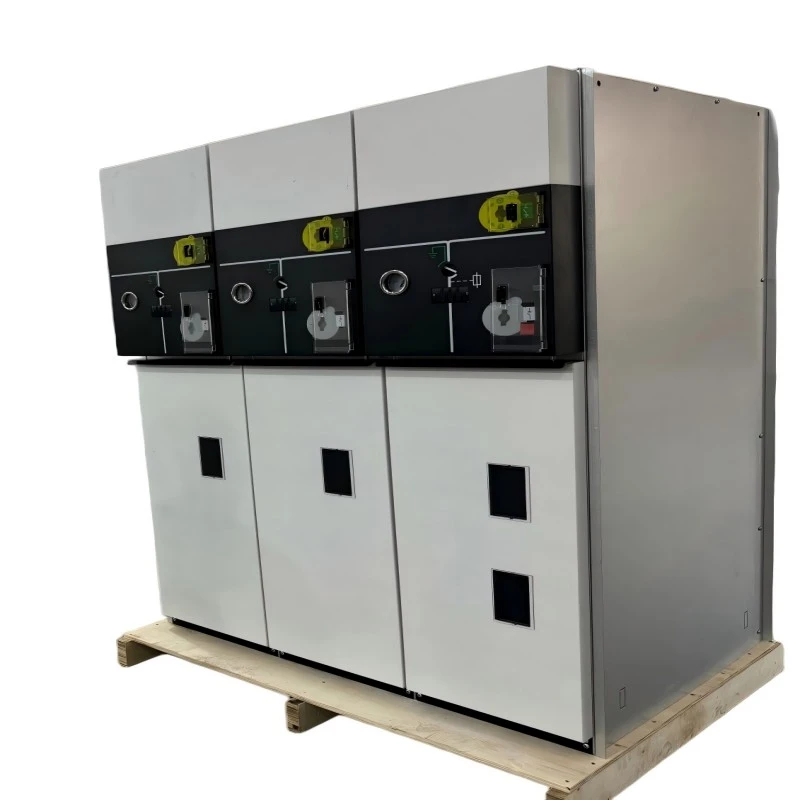

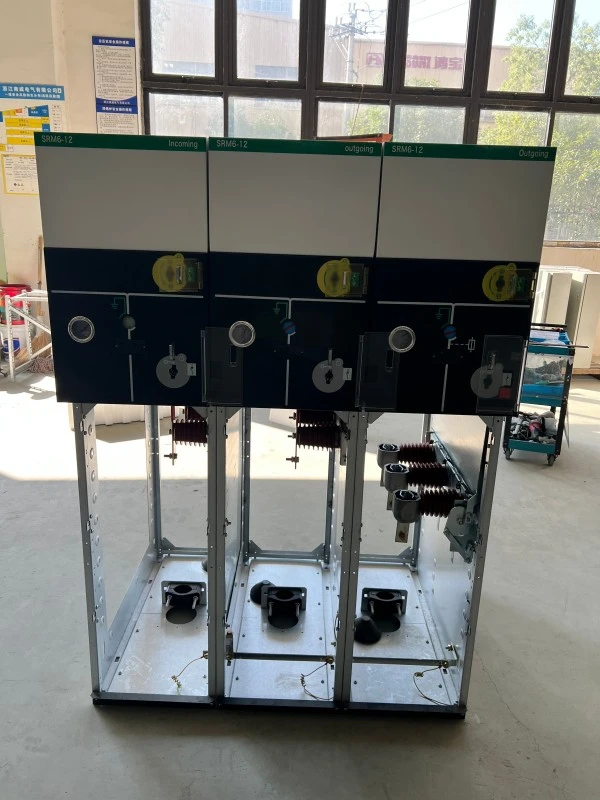

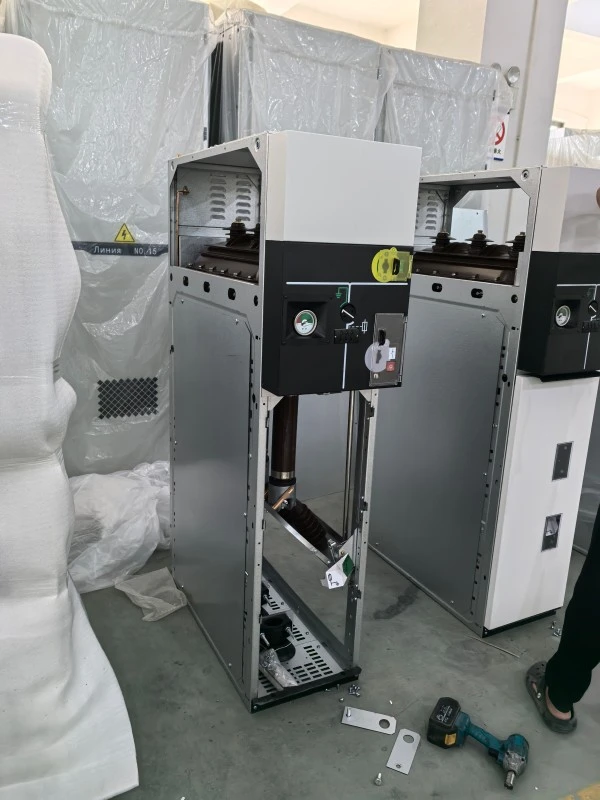

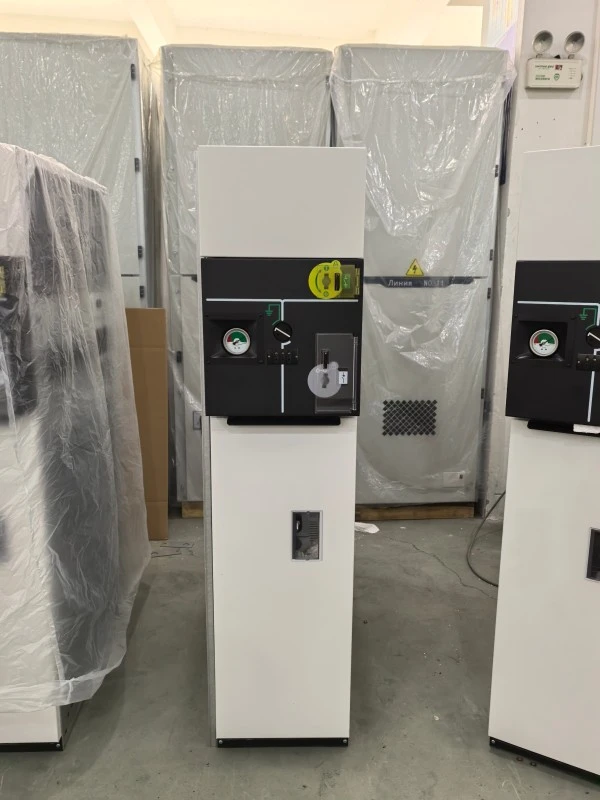

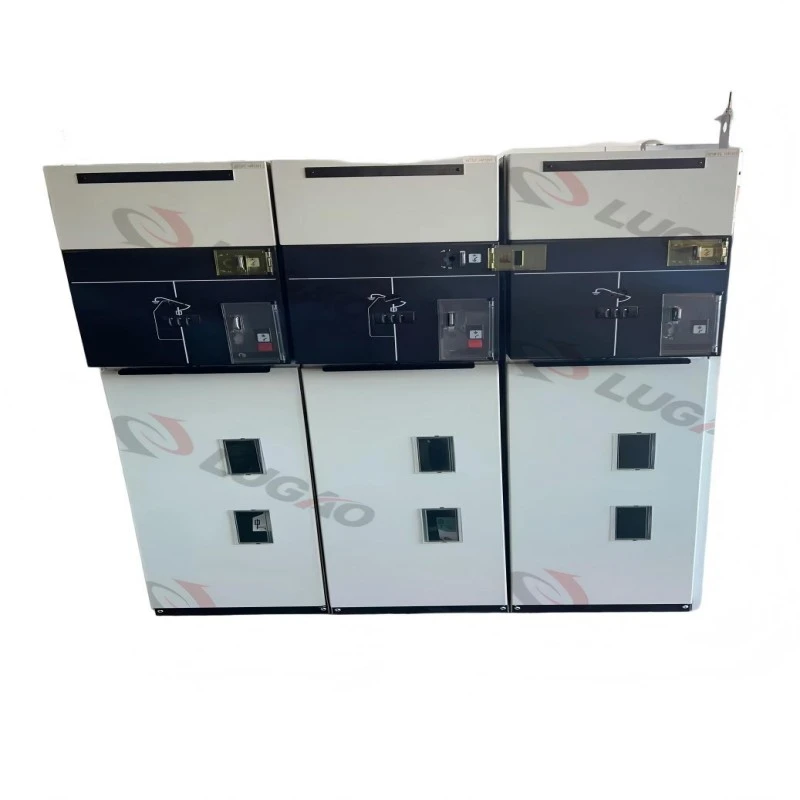

Sistem de blocare cu gaz scăzut RMU cu carcasă metalică

Sistemul de interblocare cu gaz scăzut RMU închis cu metal (Unitatea principală Ring) este un tablou de distribuție asamblat în fabrică, testat de tip, conceput pentru rețele de distribuție de medie tensiune (până la 24 kV). Combină tehnologia de gaz izolat cu SF6 sau fără SF6 cu un sistem de blocare mecanic și electric de joasă presiune a gazului.

Ce face:

RMU conectează, izolează și protejează în siguranță transformatoarele și circuitele de cablu din rețelele inelare. „Sistemul de interblocare cu gaz scăzut” previne automat funcționarea (închiderea sau împământarea) atunci când presiunea internă a gazului scade sub pragurile de siguranță – eliminând riscurile de arc intern din cauza rigidității dielectrice insuficiente. Construcția închisă cu metal oferă protecție fizică robustă și ecranare electromagnetică.

Funcții cheie:

● Efectuarea/ruperea încărcăturii

● Funcționare întrerupător de împământare cu interblocare

● Protecție la curent de defect (cu siguranță sau releu)

● Alarma de presiune scăzută a gazului și blocarea

● Izolare vizibilă sub carcasă metalică

Fiecare RMU din metal cu sistem de interblocare cu gaz redus de la Lugao Power respectă standardele IEC 62271-200 și GB/T 3906, asigurând o integrare perfectă în rețelele inteligente.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Caracteristici de bază (cu secțiunea Întrebări și răspunsuri)

Caracteristica 1: Mecanism de interblocare cu presiune scăzută a gazului

Împiedică închiderea sau împământarea atunci când densitatea gazului este insuficientă.

Blocare mecanică + feedback contact auxiliar către RTU.

Caracteristica 2: Rezervor închis metalic, complet etanș

Rezervor din oțel inoxidabil cu sudare cu laser.

Fără părți sub tensiune expuse la exterior.

Caracteristica 3: Interblocări mecanice/electrice integrate

●Comutator de sarcină – întrerupător de împământare – lanț de blocare a capacului frontal.

Dispoziții privind blocarea cu cheie și lacăt.

Caracteristica 4: Design compact și modular

Lățimea de până la 375 mm pe unitate.

Extensibil pe ambele părți.

Caracteristica 5: Sistem de gaz prietenos pentru întreținere

Supape cu autoetanșare; manometru pentru gaz cu zonă de joasă presiune marcată cu roșu.

Aplicații

1. Rețele secundare de distribuție (ansambluri rezidențiale și comerciale)

2. Stații de colectare a energiei eoliene/solare (adaptabilitate la mediu)

3. Camere de distribuție pentru hubul de încărcare pentru vehicule electrice

4. Alimentatoare de rezervă pentru centrele de date

5. Rețele inelare ale uzinelor industriale

Întrebări și răspunsuri --- Caracteristica produsului Deep Dive

Î1: Interblocarea gazului scăzut afectează viteza normală de funcționare?

R: Nu. La presiune normală, interblocarea este transparentă. Numai atunci când se scurge gaz (de exemplu, din cauza îmbătrânirii sigiliului) se cuplează încuietoarea --- de obicei după 10+ ani. Adaugă zero întârziere în timpul comutării de rutină.

Î2: Care este intervalul tipic de alimentare cu gaz?

R: Pentru versiunea SF6, >20 de ani în condiții normale. Interblocarea cu gaz scăzut va declanșa o alarmă cu mult înainte de nivelul critic, permițând întreținerea planificată.

Î3: Sistemul de interblocare cu gaz scăzut RMU cu carcasă metalică este potrivit pentru automatizarea rețelei inteligente?

A: Absolut. Fiecare unitate oferă contacte auxiliare pentru alarma de gaz scăzut, starea de blocare și poziția comutatorului --- compatibil cu IEC 61850 prin RTU.

Detalii de producție

Procesul de fabricație

●Lugao Power Co., Ltd. produce fiecare sistem de interblocare cu gaz redus din metal inclusRMUîntr-o cameră curată clasa 100.000 pentru umplere cu gaz. Etape cheie de producție:

1. Tăiere cu laser în rezervor și sudare robotică---test de scurgere de heliu (<1×10⁻⁶ mbar·L/s).

2. Uscarea și degazarea în vid --- conținut de umiditate ≤10 ppm.

3. Ansamblu de blocare mecanică --- Test de anduranță cu 5000 de cicluri.

4. Calibrare cu interblocare cu gaz scăzut --- folosind presostate de precizie și mecanisme cu came.

5. Final electrical test---power frequency withstand (42kV/1min for 12kV units).

6. Număr de serie unic --- urmăribil la certificatele de materii prime.

Controlul calității

Fiecare RMU este supus unui test de acceptare din fabrică (FAT) 100% conform IEC.

●Funcția de blocare a gazului verificată în trei puncte de presiune: normal, alarmă, blocare.

Măsurarea descărcării parțiale <5pC la 1,2Ur.

Certificari si asigurare a calitatii

De ce să alegeți Lugao Power Co., Ltd.?

● 15+ ani în tablouri de medie tensiune.

● Suport pentru ciclul de viață – piese de schimb garantate timp de 10 ani.

● Inginerie personalizată – adăugați monitorizare de la distanță a gazului scăzut, încălzire sau CT.

„Atunci când achiziționați un sistem de blocare cu gaz redus, cu carcasă metalică, de la Lugao, obțineți nu doar un produs, ci și un partener în siguranța rețelei.”

Ambalare și livrare

Ambalare

1. RMU individual: Sigilat în pungă PE antistatică + desicant.

2. Amortizare: spumă EPE de 30 mm în interiorul cutiei de lemn.

3. Ladă exterioară: placaj tratat termic (conform ISPM-15 pentru export).

4. Marcare: fragil, centru de greutate, etichetă plină cu gaz, avertizare de interblocare.

Livrare

1. Port: Shanghai / Ningbo.

2. Timp de livrare: 25 de zile lucrătoare pentru unitățile standard 630A (exemplu de comandă 15 zile).

3. Documente de expediere: Lista de ambalare, factura comerciala, conosament, rapoarte de testare, certificat de calibrare interlock.

Notă de transport gaz

Unitățile umplute cu SF6 sau cu gaz ecologic sunt expediate ca „mărfuri nepericuloase” conform ONU 3166 (mașini cu gaz). Toate supapele sunt sigilate și protejate.

FAQ

Î1: Care este perioada de garanție pentru sistemul de blocare cu gaz scăzut RMU închis?

R: Lugao Power oferă 12 luni de la data punerii în funcțiune sau 18 luni de la livrare (oricare dintre acestea este mai devreme). Mecanismul de blocare a gazului scăzut este acoperit timp de 5 ani.

Î2: Poate fi ocolită dispozitivul de blocare a gazului scăzut în caz de urgență?

R: Nu prin proiectare. Bypass-ul ar învinge siguranța. În schimb, oferim un kit temporar de reumplere cu gaz pentru a restabili presiunea în 30 de minute. Urmați întotdeauna blocarea-etichetare.

Î3: Oferiți cursuri de instalare?

A: Da. Oferim îndrumare video de la distanță gratuită și instruire la fața locului pentru comenzile de peste 10 unități.

Î4: Cum verific funcția de blocare a gazului scăzut înainte de instalare?

R: Utilizați portul de testare de pe monitorul densității gazului. Eliberați încet gazul – la pragul de alarmă (0,03MPa) veți auzi un releu de alarmă; la pragul de blocare (0,02MPa) arborele de acționare a comutatorului se blochează mecanic. Acest lucru este demonstrat în videoclipul fabricii noastre.

Î5: Este acest RMU compatibil cu gaz fără SF6?

A: Da. Lugao Power oferă un sistem de interblocare cu gaz scăzut RMU închis cu gaz N2/SF6 (70%/30%) sau gaz pe bază de C4-FN. （Mediul de gaz și pragurile de interblocare sunt configurate în funcție de sistemul de izolație selectat.） Pragurile de presiune de interblocare sunt recalculate pentru fiecare tip de gaz.
