XL-21 Cutie fixă ​​de distribuție a energiei electrice

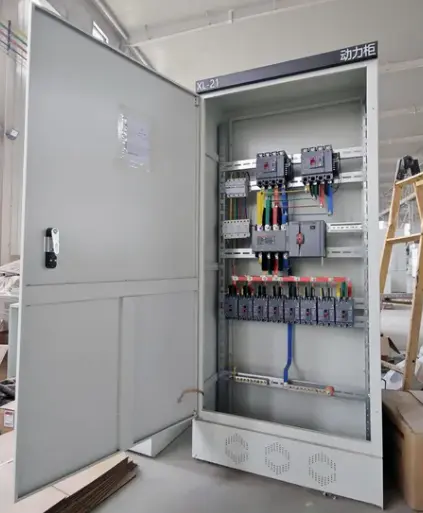

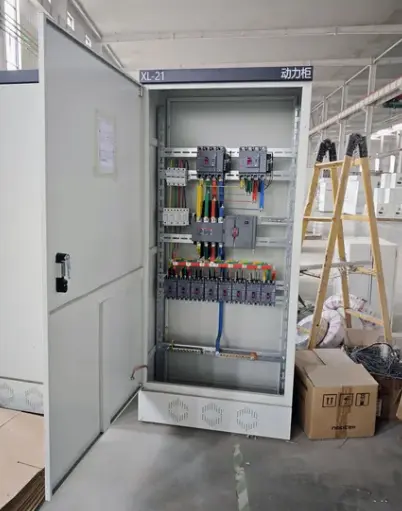

Cutia de distribuție a energiei fixe XL-21 este un dulap de distribuție a energiei de joasă tensiune, montat pe perete sau pe podea, cu o putere nominală de până la 630A. Dispune de o structură de montare internă de tip fix - ceea ce înseamnă că toate întreruptoarele de circuit, contactoarele, contoarele și terminalele sunt montate permanent pe șine interne sau plăci de montare, mai degrabă decât demontabile.

Ce face acest produs?

● Primește și distribuie energie electrică de la o sursă principală de intrare către mai multe circuite de ramificație de ieșire

● Oferă protecție la supracurent și la scurtcircuit pentru echipamentele din aval care utilizează întreruptoare cu carcasă turnată (MCCB) sau întreruptoare miniaturale (MCB)

● Permite controlul local al motoarelor, circuitelor de iluminat și a altor sarcini prin butoane sau comutatoare selectoare montate pe ușă

● Adăpostește dispozitive de măsurare și monitorizare, cum ar fi ampermetre, voltmetre și contoare digitale de putere

● Izolează circuitele pentru întreținere în siguranță utilizând un întrerupător principal de intrare sau un întrerupător

Parametrii tehnici

Standarde și certificări

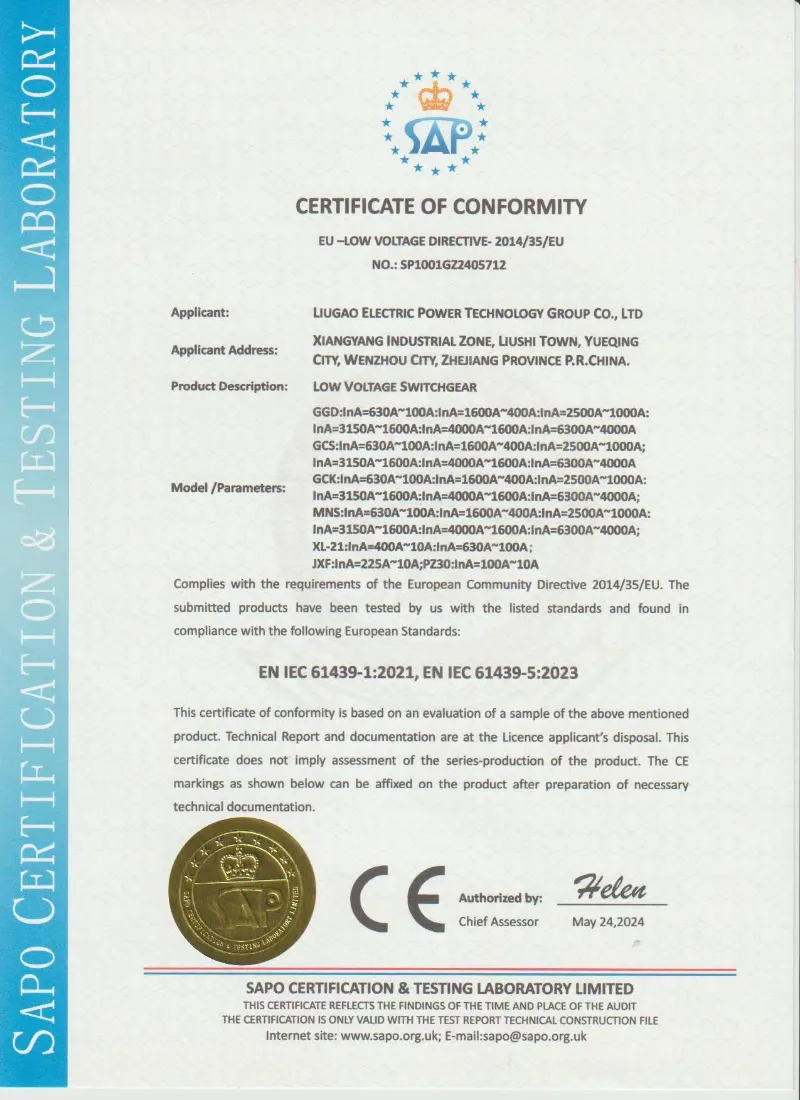

Cutia de distribuție a energiei fixe XL-21 poate fi fabricată în conformitate cu IEC 61439, GB/T 7251 și cu cerințele tehnice specifice proiectului. Lugao Power acceptă testele de rutină din fabrică înainte de expediere, inclusiv testul de rezistență la izolație, testul de tensiune de rezistență la frecvența de alimentare, inspecția cablajului, testul de funcționare mecanică și inspecția vizuală.

• IEC 61439 ansambluri de aparate de comutare și control de joasă tensiune
• Sistemul de management al calității din fabrică ISO
• Raport de testare de rutină disponibil înainte de livrare
• Inspecție terță parte acceptată la cerere
• Personalizare OEM și specifică proiectului disponibilă

Spre deosebire de retras mai mareaparatura de comutare, XL-21 este proiectat pentru aplicații în care schimbările de circuit sunt rare și simplitatea este apreciată față de flexibilitatea modulară. Designul său fix oferă cost inițial mai mic, amprentă mai mică și instalare mai ușoară. În esență, dulapul de distribuție XL-21 este calul de lucru al distribuției de putere mică și medie - fiabil, simplu și economic.

Avantajele produsului

Cutia de distribuție a energiei fixe XL-21 oferă mai multe avantaje convingătoare care îl fac alegerea preferată pentru aplicațiile de distribuție fixă.

Caracteristicile produsului

Panoul de distribuție a energiei de joasă tensiune încorporează următoarele caracteristici distinctive care îl diferențiază de cutiile de distribuție fixe concurente.

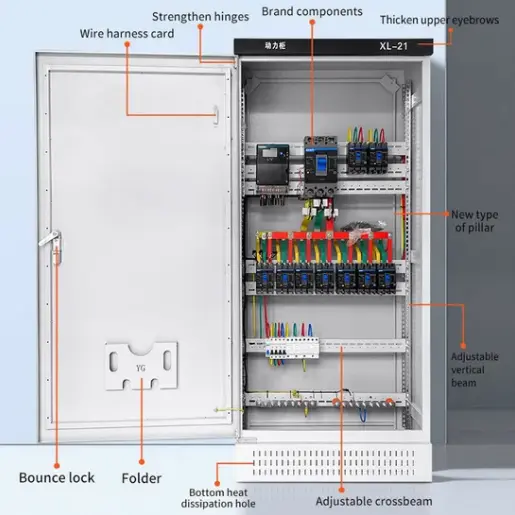

Cadru sudat cu acoperire dublă: Cadrul principal este construit din oțel laminat la rece de 1,5 mm până la 2,0 mm, cu sudură cu arc ecranată cu CO₂ la toate îmbinările. După sudare, întreaga carcasă este supusă degresării, fosfatării și acoperirii cu pulbere electrostatică (minim 70μm) în RAL 7035. Această protecție cu două straturi depășește semnificativ cutiile nituite sau asamblate cu șuruburi în medii corozive.

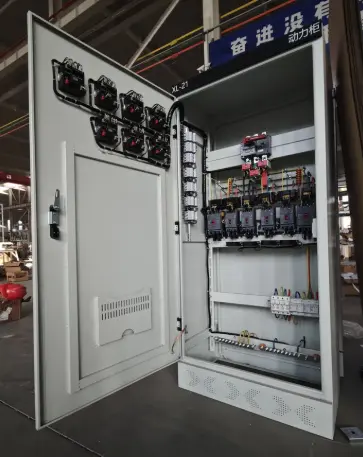

Ușă cu balamale cu deschidere la 130°: Ușa din față este prevăzută cu balamale rezistente din oțel inoxidabil care permit deschiderea la 130°, plus un mecanism de blocare în trei puncte (sus, mijloc, jos) cu mâner standard DIN. O fereastră transparentă a instrumentului este prevăzută pentru citirea contorului fără a deschide ușa.

Panouri laterale și spate detașabile: Atât panourile laterale, cât și panoul din spate sunt detașabile folosind o cheie hexagonală standard. Acest lucru permite accesul la 360° la componentele interne în timpul instalării sau întreținerii - o caracteristică rar întâlnită în cutiile de distribuție cu costuri reduse.

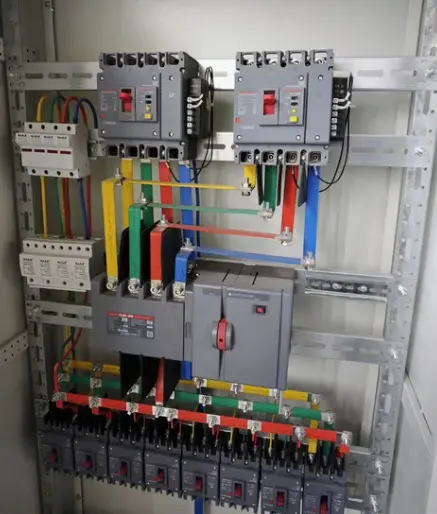

Sine de montare universale: La interior, dulapul este echipat cu plăci de montare perforate (pentru dispozitive montate cu șuruburi) și șine DIN top-hat (pentru dispozitive cu fixare). Acest design cu sistem dublu găzduiește orice marcă de MCCB, MCB, contactor sau bloc terminal.

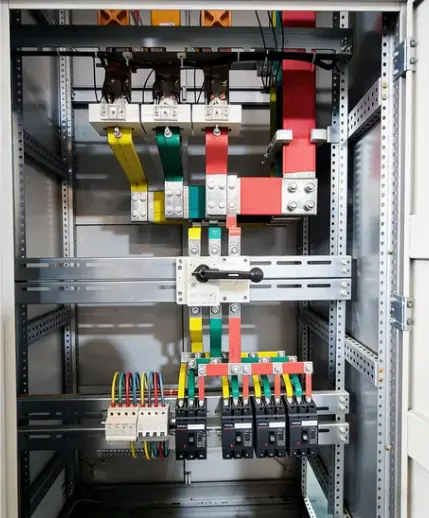

Bare de neutru și de împământare integrate: bara neutră din cupru (capacitate maximă) și bara de împământare (capacitate completă) instalate din fabrică se desfășoară pe toată înălțimea carcasei, cu puncte de conectare pre-găurite la fiecare 50 mm. Nu este nevoie să adăugați bare colectoare separate la fața locului.

Sistem de gestionare a cablurilor: Jgheaburi verticale pentru cabluri pe ambele părți din stânga și din dreapta, fiecare cu capace detașabile. Decupajele de intrare/ieșire ale cablurilor sunt prevăzute pe partea de sus, de jos și pe ambii pereți laterali. O conductă de cablare de control separată separă cablurile de joasă tensiune de cablurile de alimentare.

Comutator de izolare de intrare cu blocare a ușii: mânerul comutatorului principal de intrare este blocat mecanic cu ușa din față — ușa nu poate fi deschisă decât dacă întrerupătorul principal este în poziția OPRIT. Această caracteristică de siguranță previne contactul accidental cu piesele sub tensiune.

Etichetarea circuitului serigrafiat: Fiecare poziție a circuitului este etichetată în mod clar pe placa interioară de montare folosind imprimare serigrafiată rezistentă la uzură. Etichetele nu se estompează și nu se dezlipesc precum autocolantele adezive.

Aplicarea produsului

Cutia de distribuție a energiei fixe XL-21 este utilizată pe scară largă în următoarele sectoare:

● Instalații industriale – Ateliere de mașini, linii de asamblare, echipamente de manipulare a materialelor, stații de sudare (de obicei alimentatoare 100A–630A)

● Clădiri comerciale – centre comerciale, podele de birouri, magazine de vânzare cu amănuntul, restaurante (iluminat și distribuție generală de energie)

● Ansambluri rezidentiale – Distributie etaj bloc bloc, facilitati comunitare, iluminat parcare

● Infrastructură – Iluminat tunel, putere stație de taxare, dulapuri de control al iluminatului stradal

● Sisteme HVAC – Distribuție principală pentru instalații de răcire, unități de tratare a aerului, camere de pompe

● Putere temporară de șantier – Remorci de construcție, distribuție de energie pentru evenimente, decoruri de producție de film

În toate aceste scenarii, dulapul de distribuție electrică oferă un echilibru între cost, fiabilitate și ușurință de întreținere pe care aparatele de distribuție mai complexe nu îl pot egala.

FAQ

Care este intervalul de curent nominal al aparatului de comutare XL-21?

Cutia fixă ​​de distribuție a energiei XL-21 poate fi configurată de obicei de la 100A la 630A în funcție de sarcina proiectului și designul circuitului.

Poate Lugao să personalizeze aspectul componentelor interne?

Da. Putem personaliza aspectul MCCB-urilor, MCB-urilor, contactoarelor, contoarelor, terminalelor, barelor colectoare și pozițiilor de intrare a cablurilor în conformitate cu diagrama dvs. cu o singură linie.

Ce informatii ar trebui sa furnizez pentru oferta?

Please provide rated voltage, rated current, number of incoming and outgoing circuits, breaker specifications, protection grade, installation type, quantity and destination port.

Puteți furniza diagrame de cablare înainte de producție?

Da. Lugao poate furniza desene de aspect, diagrame de cablare și documente de confirmare tehnică înainte de producție pentru aprobarea clientului.

Dulapul XL-21 este potrivit pentru utilizare în exterior?

Dulapurile standard XL-21 sunt utilizate în principal în interior. Pentru aplicații în aer liber, putem personaliza o protecție IP mai mare, o structură rezistentă la ploaie și un strat anticoroziv.

Ambalare, transport, post-vânzare și întrebări frecvente

Ambalare și transport

Ambalare individuală:Fiecare dulap este împachetat în hârtie anti-rugină VCI, apoi folie cu bule, apoi folie întinsă și în cele din urmă plasat într-o cutie de placaj de 10 mm cu protecție de margine din oțel.

Termeni de livrare:FOB Ningbo, porturi majore CIF sau franco fabrică.

Perioada de graţie:15 zile lucrătoare pentru configurații standard (până la 10 unități).

Service post-vânzare – 1 an garanție

●Perioada de garantie:12 luni de la punere în funcțiune sau 18 luni de la livrare, oricare survine primul.

●Acoperire:Defecte de fabricație, inclusiv fisurarea sudurii cadrului, defectarea acoperirii (neabrazivă), blocarea defectuoasă a ușii și erori de cablare.

● Excluderi:Daune cauzate de instalarea necorespunzătoare, supraîncărcare peste curentul nominal, impact fizic, coroziune cauzată de substanțe chimice nespecificate sau forță majoră.
