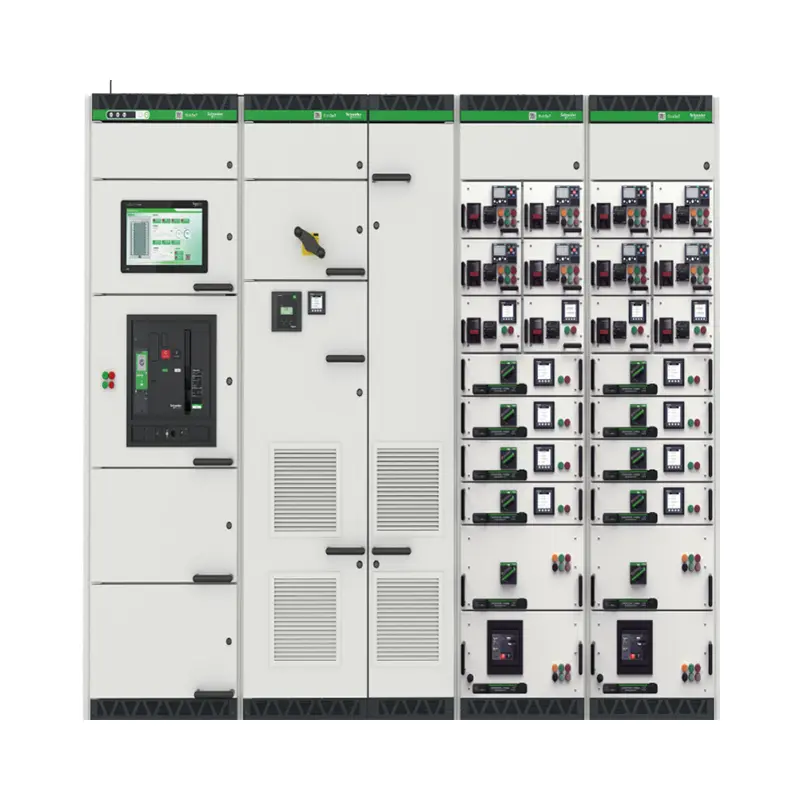

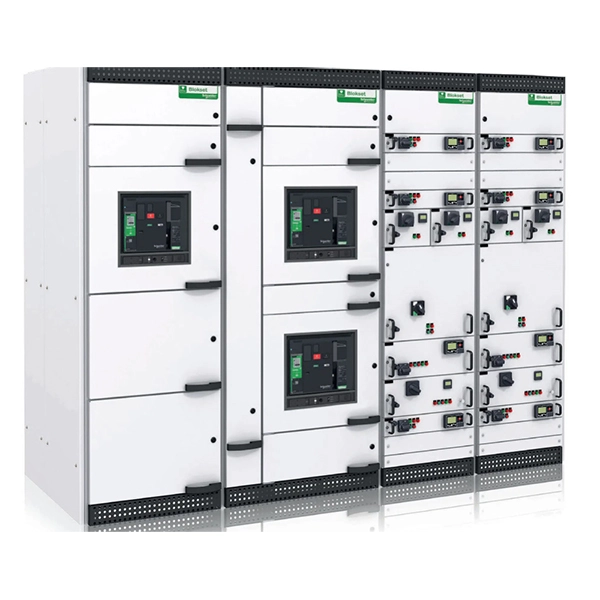

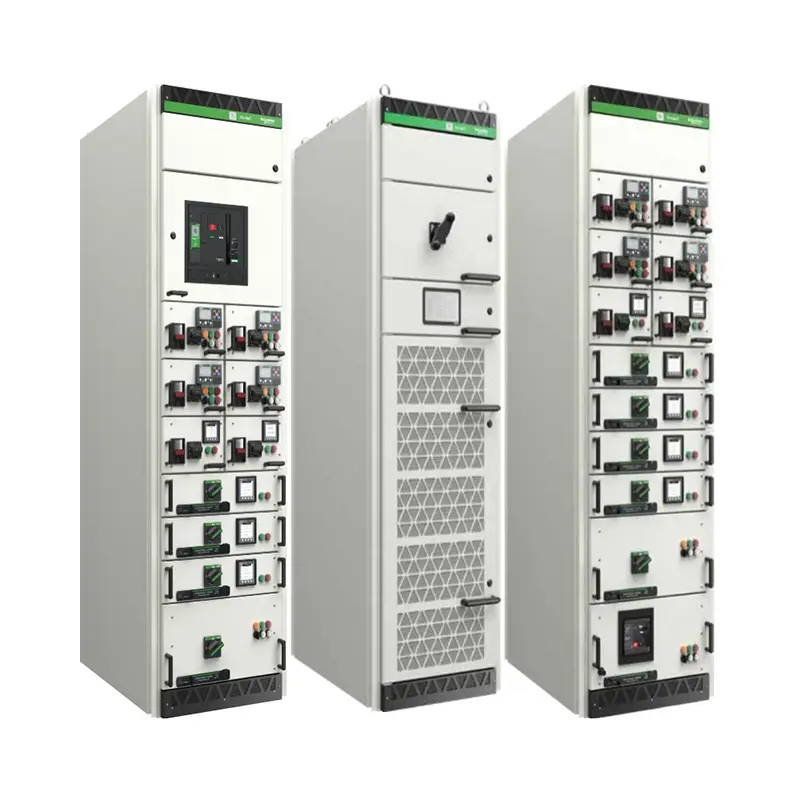

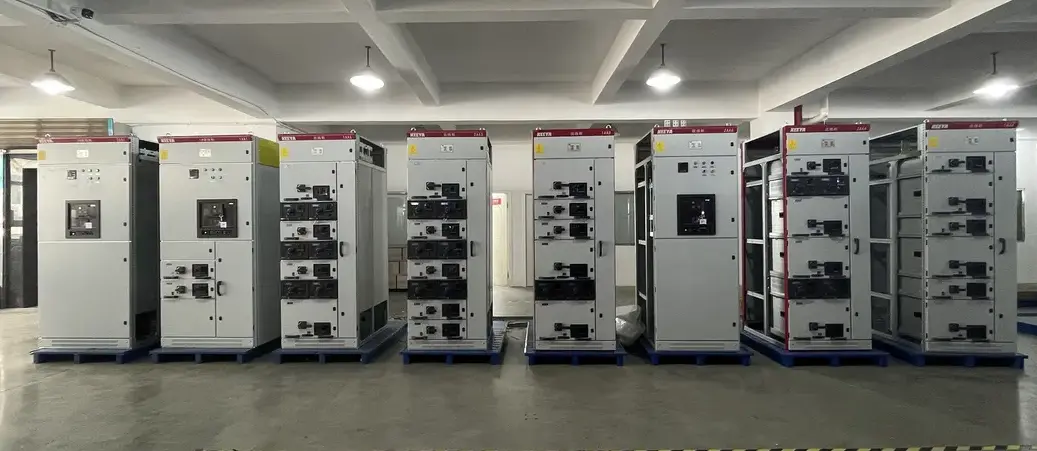

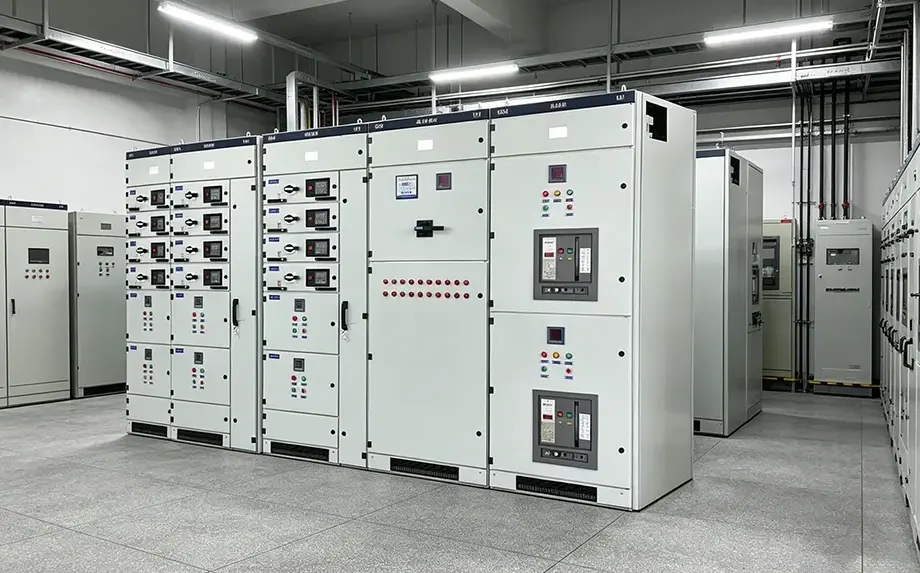

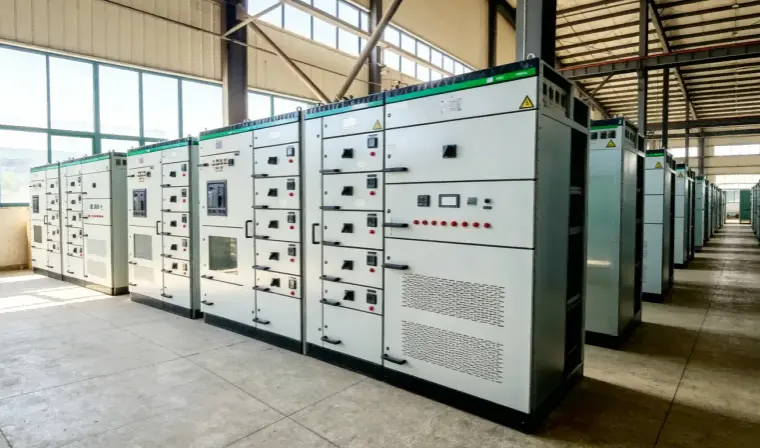

Aparatură de comutare cu panou de tip sertar cu distribuție inteligentă a puterii

Aparatul de comutare cu panou de tip sertar de distribuție inteligentă a energiei de la Lugao Power Co., Ltd. este un ansamblu de înaltă performanță de joasă tensiune care combină protecția inteligentă, contorizarea și comunicarea. Spre deosebire de panourile fixe tradiționale, această versiune de tip sertar permite introducerea sau retragerea fiecărei unități de circuit fără a opri întregul sistem. Fiecare sertar găzduiește un întrerupător de circuit dedicat, controler și senzori. Capacitatea „inteligentă” provine de la analizoare de calitate a energiei încorporate, comunicații Modbus TCP/IP sau Profibus și alerte automate de defecțiune. TheAparatură de comutareeste potrivit pentru sisteme AC 690V, 50/60Hz, curent nominal de până la 6300A. Îndeplinește standardele IEC 61439-1/2 și GB/T 7251.

Caracteristicile produsului și aplicația (cu format de întrebări și răspunsuri)

Această secțiune abordează preocupările obișnuite ale cumpărătorilor și evidențiază avantajele inginerești ale aparatului de comutare cu panou de tip sertar cu distribuție inteligentă a energiei.

Î1: Cum îmbunătățește mecanismul sertarului întreținerea?

R: Unitatea dispune de un sertar cu trei poziții (conectat/test/deconectat) cu interblocare mecanice. Puteți înlocui un sertar defect în mai puțin de 60 de secunde fără a opri circuitele adiacente. Acesta este un beneficiu cheie al aparatului de comutare cu panou de tip sertar cu distribuție inteligentă a energiei pentru instalațiile critice.

Î2: Ce funcții „inteligente” sunt încorporate?

R: Monitorizare în timp real a tensiunii, curentului, factorului de putere și armonicilor. Alarma automată la suprasarcină, scurtcircuit sau creșterea temperaturii. Jurnalele de date pot fi exportate prin RS485 sau Ethernet. Control de la distanță de declanșare/închidere de la un sistem SCADA central.

Î3: Mecanismul sertarului este fiabil după multe inserții?

A: Da. Fiecare sertar este testat pentru 5.000 de operații mecanice și 1.000 de operații electrice fără degradarea performanței. Contactele sunt placate cu argint cu presiune cu arc.

Q4: Unde poate fi instalat acest produs?

Lista aplicațiilor:

1. Centre de date: pentru căi de alimentare redundante și MTTR (Timp mediu de reparare) minim.

2. Spitale: Circuitele critice de susținere a vieții necesită alimentare neîntreruptă.

3. Instalații industriale: Centre de control al motoarelor (MCC) pentru transportoare, pompe și compresoare.

4. Complexe Comerciale: Iluminat Mall și distribuție HVAC.

5. Energie regenerabilă: integrarea solară/eoliană cu feedback-ul rețelei inteligente.

Parametrii produsului (specificații)

Detalii de producție (calitate și producție)

1. Carcasă: tablă de oțel laminată la rece de 2,0 mm, electrozincată și vopsită cu pulbere (RAL 7035). Rezistență la coroziune > 500 ore test de pulverizare cu sare.

2. Mecanism sertar: șine de ghidare de înaltă precizie cu mâner cu autoblocare. Protecție IP20 pentru degete în interiorul compartimentelor sertarelor.

3. Sistem de bare: Bare de cupru dreptunghiulare (98% conductivitate IACS), complet izolate de manșoane termocontractabile.

4. Cablaj: Cabluri certificate UL1015 sau 60245 IEC, etichetate cu numere duble și coduri de culoare.

5. Testare: Fiecare unitate asamblată este supusă:

● Rezistenta la tensiune dielectrica (3000V AC timp de 1 min)

● Test de injecție primară și secundară

● Test de funcționare mecanică a sertarului

● Test de creștere a temperaturii la curent nominal maxim

Ambalare și livrare

1. Ambalare:

Fiecare sertar este ambalat individual în folie PE antistatică. Panoul principal este protejat de protectoare de margini și legat pe un palet din lemn fumigat. Toate carcasele sunt acoperite cu folie cu bule și țesătură PP. Unitățile exterioare cu clasificare IP54 beneficiază de un capac laminat suplimentar impermeabil.

2. Marca de livrare:

● sigla ugao Power, numărul de comandă, greutatea, dimensiunea și eticheta „Componente electronice fragile”.

3. Livrare:

● Timp de producție: 25–35 de zile lucrătoare după aprobarea desenului.

● Port: Shanghai / Ningbo.

● Transport maritim (FCL sau LCL), transport aerian pentru sertare de rezervă urgente.

Întrebări frecvente

Î1: Pot achiziționa un singur sertar ca piesă de schimb fără a cumpăra întregul panou?

A: Da. Lugao Power Co., Ltd. vinde sertare inteligente individuale. Putem fabrica un sertar de rezervă potrivit desenului original, eticheta sertarului, configurația circuitului și modelul componentei. Compatibilitatea finală ar trebui confirmată în timpul etapei de revizuire tehnică.

Î2: Sistemul de comutare cu panou de tip sertar de distribuție inteligentă a energiei acceptă resetarea de la distanță după o defecțiune?

R: Da, prin modulul de comunicare. Operatorul se poate deconecta de la distanță, diagnostica defecțiunea și reconecta (dacă este permis de codurile locale de siguranță). Cu toate acestea, inspecția manuală este încă recomandată pentru deplasările în scurtcircuit.

Î3: Care este numărul maxim de sertare pe panou pentru produsul dvs.?

R: Pentru sertarele de 160A, putem instala până la 24 de unități într-un panou de 2200 mm înălțime. Pentru sertare 630A, maxim 12 unități. Dispunerea urmează separarea Form 4b, ceea ce înseamnă că fiecare sertar este complet izolat în propriul compartiment metalic.

Î4: Oferiți servicii de instalare și punere în funcțiune?

R: Oferim punerea în funcțiune video la distanță ca standard. Opțional: punerea în funcțiune la fața locului de către inginerii Lugao (cheltuieli de călătorie + tarif zilnic, prelungire de garanție de 1 an inclusă).*

Î5: Puteți integra întrerupătoare terțe precum Mitsubishi sau LS?

A: Absolut. Șasiul sertarului este conceput pentru a accepta majoritatea mărcilor importante: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT și altele. Doar specificați modelul de întrerupător atunci când cumpărați.

Service post-vânzare și garanție

Perioada de garanție: 12 luni (1 an) de la data expedierii.

În această perioadă,Lugao Power Co., Ltd.acoperă orice defect de fabricație, inclusiv mecanismele sertarelor, controlerele inteligente și modulele de comunicare. Consumabilele (lumini, sigurante) sunt excluse.
