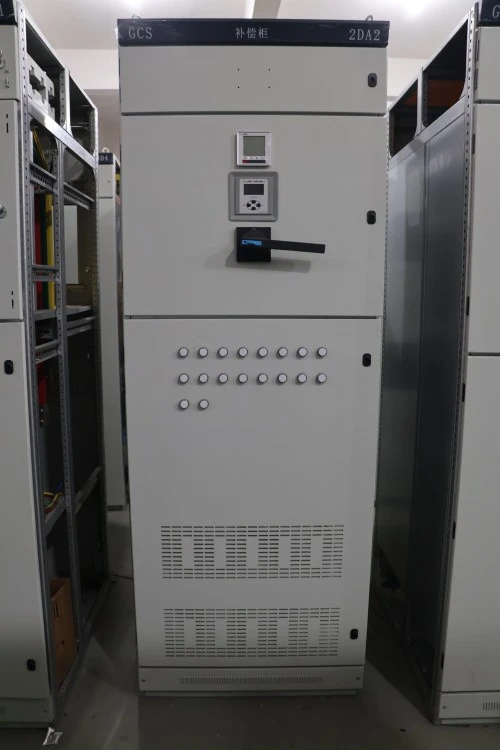

GCS Aparatură de comutare cu panou de joasă tensiune de tip extras

Aparatul de comutare cu panou de joasă tensiune de tip Draw-out GCS este un ansamblu avansat de comutator închis, proiectat meticulos pentru recepția, distribuția și controlul inteligent al motorului în sisteme industriale trifazate de curent alternativ, care funcționează la tensiuni nominale de până la 400 V (cu valori nominale de izolație care ajung la 1000 V) și curenți nominali de bare principale orizontale de până la 4000 A. Fiind coloana vertebrală a centrelor moderne de distribuție a energiei de joasă tensiune, acest tablou de comutație de joasă tensiune de tip extras GCS integrează o suită cuprinzătoare de componente primare și secundare - inclusiv întreruptoare de circuit cu aer (ACB), întreruptoare de circuit cu carcasă turnată (MCCB), contactori, relee termice de suprasarcină, controlere logice programabile (PLC) și unități de trasare multifuncționale, modulare, complet interschimbabile - în unități standardizate, modulare interschimbabile.

Parametru de produs (specificație)

Mai jos este tabelul cu specificații tehnice pentru tabloul standard GCS de tip extras de joasă tensiune.

Frecvență nominală 50 Hz / 60 Hz Standarde aplicabile IEC 61439-1/2, GB/T 7251 Instalare În interior, pe podea Poziția sertarului Poziții conectat, testat, deconectat și retras Intrarea cablului Intrarea cablului sus sau inferioară Material bară colectoare Cupru sau aluminiu în funcție de configurația proiectului Temperatura ambiantă - 40°C, altitudine specifică proiectului ≤2000m standard, altitudine mai mare disponibilă prin confirmarea proiectului.

Caracteristica și aplicația produsului

Î1: Care sunt caracteristicile funcționale remarcabile ale acestui aparat de comutare de panou de joasă tensiune GCS de tip Draw-out?

R: Aparatul de comutare cu panou de joasă tensiune de tip extras GCS se caracterizează prin interschimbabilitatea și siguranța sa ridicată. Sertarele funcționale de aceeași valoare sunt complet interschimbabile, eliminând erorile de cablare în timpul înlocuirilor de urgență. Dispune, de asemenea, de un mecanism de interblocare mecanic precis, care impune strict secvențierea „Off-Position-Test-On”, împiedicând operatorii să conecteze sau să deconecteze circuitele sub sarcină. În plus, designul avansat de ventilație asigură o disipare eficientă a căldurii pentru circuitele cu curent ridicat.

Î2: Ce scenarii sunt cele mai potrivite pentru acest aparat de comutare?

R: Acest panou de comutare de joasă tensiune de tip extras GCS este ideal pentru sectoarele care necesită energie neîntreruptă și recuperare rapidă a defecțiunilor. Aplicațiile tipice includ rafinăriile petrochimice (pentru controlul pompelor și compresoarelor), fabrici de producție la scară largă (linii de producție automate), sisteme auxiliare pentru centrale electrice, tranzit feroviar urban și substații comerciale turn. Designul său extensibil îl face alegerea preferată pentru orice mediu critic pentru misiune în care timpul de nefuncționare trebuie redus la minimum.

Detalii de producție

1. Fabricarea cadrului de cabinet – Structură proiectată cu precizie

Carcasa echipamentului de comutare cu panou de joasă tensiune GCS de la Lugao Power începe cu foi de oțel laminate la rece de înaltă calitate, selectate pentru planeitatea și integritatea structurală superioară. Toate panourile din oțel sunt prelucrate prin centrele importate de perforare și îndoire cu turnulețe CNC, obținând precizia unghiului de îndoire cu ± 0,5 ° și precizie a poziției găurii în ± 0,1 mm. După formare, cadrul este supus unui tratament de suprafață în mai multe etape: degresare, decapare acidă, fosfatare și acoperire cu pulbere epoxidice electrostatică, apoi coaptă la 180–200°C pentru a forma un finisaj dur, rezistent la coroziune. Dulapul asamblat obține protecție IP30 până la IP40, protejând eficient componentele interne de praf, umiditate și contact accidental.

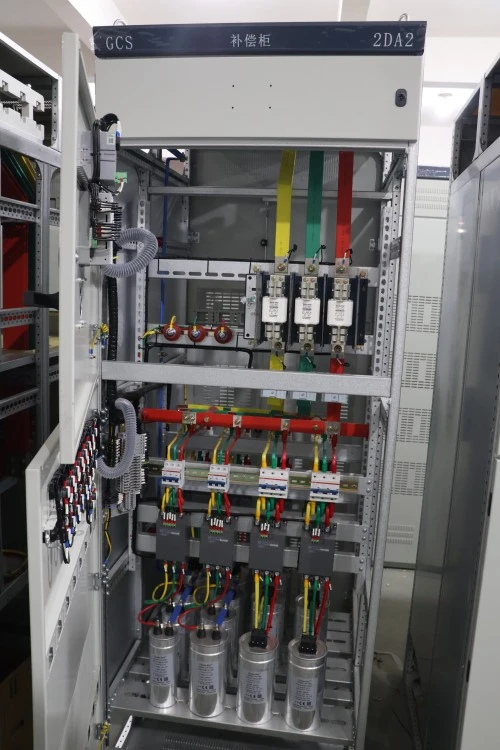

2. Sistem de bare colectoare – Miez de cupru de înaltă conductivitate

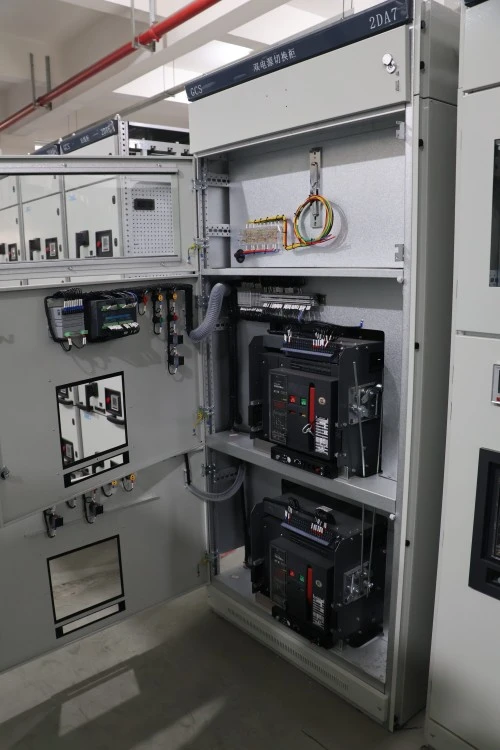

Toate barele colectoare principale, verticale și ramificate sunt fabricate din cupru electrolitic cu puritate de 99,95% (grad T2), asigurând o conductivitate ≥ 98% IACS. Suprafețele barelor colectoare primesc un tratament multistrat - fie placate cu cositor, placate cu argint sau acoperite cu manșon izolator termocontractabil de înaltă tensiune - pentru a preveni oxidarea și pentru a îmbunătăți disiparea termică. Fiecare îmbinare a barelor colectoare este strânsă cu instrumente de cuplu calibrate și marcată pentru trasabilitate, eliminând punctele fierbinți locale care ar putea compromite fiabilitatea pe termen lung.

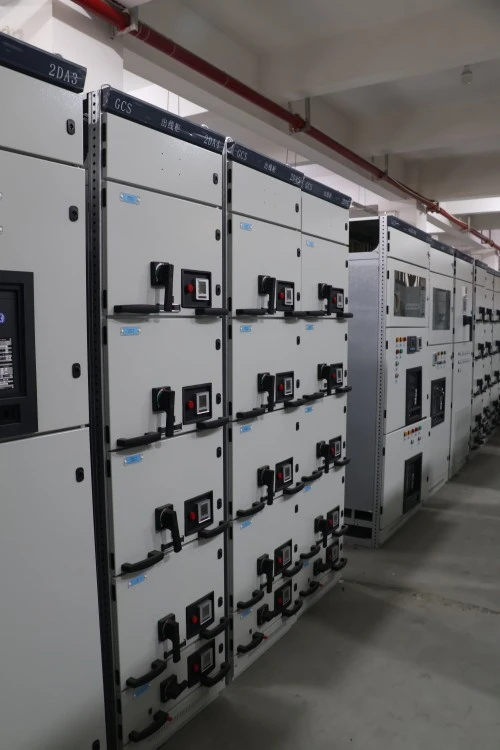

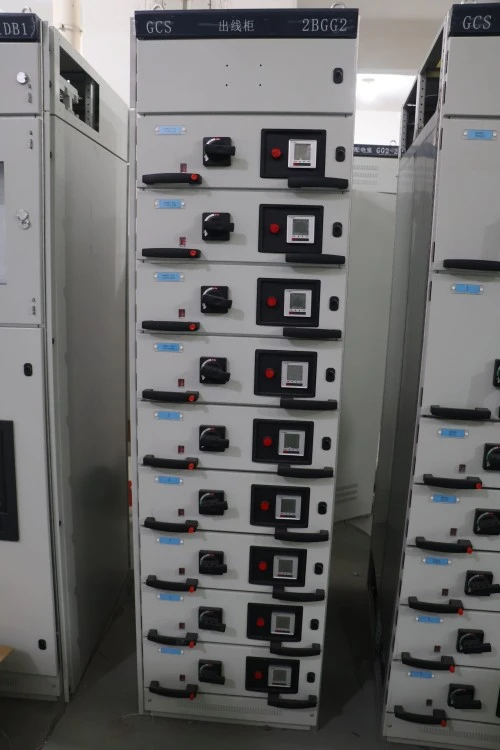

3. Ansamblu sertar – Procedura de reglare „în trei treceri”.

Fiecare unitate funcțională extrasă este supusă reglajului nostru exclusiv de diapozitive în trei treceri:

1: Șinele de ghidare sunt montate și reglate manual pentru alinierea inițială.

2: Sertarul este introdus și retras în condiții de gol pentru a verifica netezimea mecanică și angajarea zăvorului.

3: În cadrul testării de continuitate electrică, sertarul este ciclat de mai multe ori în timp ce se monitorizează rezistența de contact primară și secundară. Sunt aprobate doar unitățile care îndeplinesc pragul nostru de funcționare fără probleme.

Această procedură riguroasă asigură că fiecare sertar alunecă fără efort și menține un contact electric perfect pe toată gama sa de deplasare.

4. Avantaje competitive – toleranțe mai strânse și contacte superioare

În comparație cu alternativele standard de piață, avantajele de producție ale Lugao Power sunt tangibile și măsurabile:

Controlul toleranței ghidajului: menținem decalajul mecanismului sertarului la ±0,5 mm (obișnuit în industrie este ≥±1,0 mm). Această toleranță mai strânsă împiedică sertarul să vibreze sau să se încline în timpul funcționării, eliminând direct o cauză principală a uzurii prin contact primar și a supraîncălzirii.

Conectori primari placați cu argint: Toate contactele plug-in sunt fabricate din aliaj de cupru și finisate cu un strat de placare cu argint de ≥6μm grosime. Rezistența de contact mai scăzută a argintului și proprietățile excelente de antioxidare reduc în mod semnificativ pierderea de putere la punctele de conectare, îmbunătățind stabilitatea termică și eficiența energetică pe termen lung a întregului aparat de comutare cu panou de joasă tensiune de tip GCS Draw-out.

Certificare și asigurare a calității

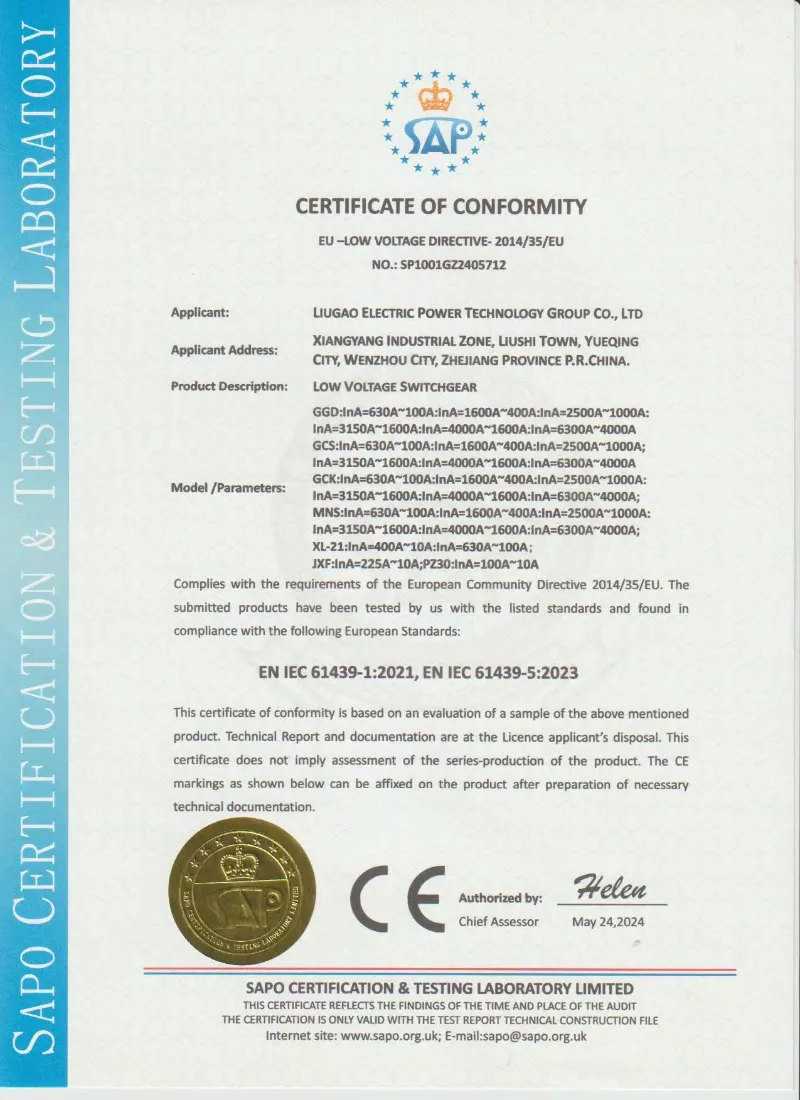

Lugao produce aparate de comutație de joasă tensiune de tip extras GCS în conformitate cu cerințele tehnice ale proiectului și standardele aplicabile pentru aparatele de comutare de joasă tensiune, cum ar fi IEC 61439-1/2 și GB/T 7251. Rapoartele de inspecție de rutină și teste pot fi furnizate înainte de expediere conform acordului tehnic confirmat.

• Proiectare și testare bazate pe IEC 61439-1/2
• Producție și inspecție bazate pe GB/T 7251
• Test de rezistență la frecvența de alimentare
• Test de rezistență la izolație
• Test de funcționare mecanică pentru sertare
• Inspecția funcției de interblocare
• Test de cablare secundară și funcționare funcțională
• Verificarea cuplului conexiunii barelor colectoare
• Raport de testare de rutină înainte de expediere
• Fotografii de inspecție din fabrică disponibile la cerere



Ambalare, transport și servicii post-vânzare

Ambalare și transport:

Fiecare aparat de comutare cu panou de joasă tensiune de tip Draw-out GCS este mai întâi împachetat cu folie PE pentru a respinge umezeala și praful, apoi învelit în lăzi de lemn fumigate, rezistente, întărite cu curele de oțel. Utilizăm ambalaje sigilate în vid pentru componente electronice sensibile și colțuri de protecție complet încapsulate pentru a preveni deteriorarea impactului de tranzit. Livrarea standard se face prin containere 20GP/40HQ, cu transporturile asigurate de asigurători maritim lideri mondiali pentru a vă proteja pe deplin investiția.




Serviciu post-vânzare:

Lugao Power Co., Ltd. oferă o garanție completă de 12 luni de la data punerii în funcțiune (sau 18 luni de la data livrării, oricare dintre acestea survine primul). Serviciul nostru include asistență tehnică 24/7, ghid video de la distanță și servicii la fața locului de la ingineri certificați atunci când este necesar. În cazul defecțiunilor de performanță în condiții normale de funcționare, oferim reparații sau piese de schimb gratuit.




Întrebări și răspunsuri ale clienților

Î: Echipamentul de comutare pentru panou de joasă tensiune de tip extras GCS este compatibil cu sistemul de canalizare existent?

R: Da, compatibilitatea este strict respectată. Configuram flanșele de conexiune ale acestui aparat de comutare de panou de joasă tensiune de tip extras GCS pentru a se alinia perfect cu transformatorul dvs. din amonte și cu interfețele de canalizare din aval. Vă rugăm să furnizați desenele de amplasare a instalației de comutare la fața locului în timpul etapei de confirmare tehnică, astfel încât să putem personaliza punctele de conectare.




Î: Ce se întâmplă dacă un sertar se defectează în timpul funcționării? Pot să-l repar fără o oprire completă?

R: Mai exact, schimbarea rapidă la cald este avantajul său principal. Pur și simplu porniți întrerupătorul din acel compartiment special la „Oprit”, retrageți unitatea defectă și introduceți o rezervă identică. Restul aparatului de comutare de panou de joasă tensiune de tip extras GCS continuă să funcționeze, restabilind puterea în câteva minute.
