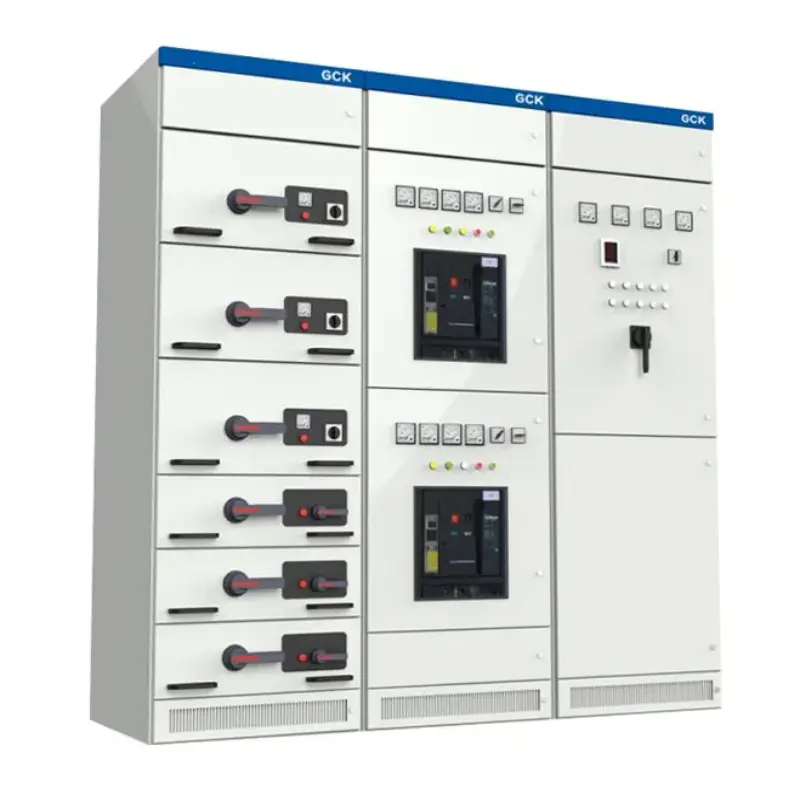

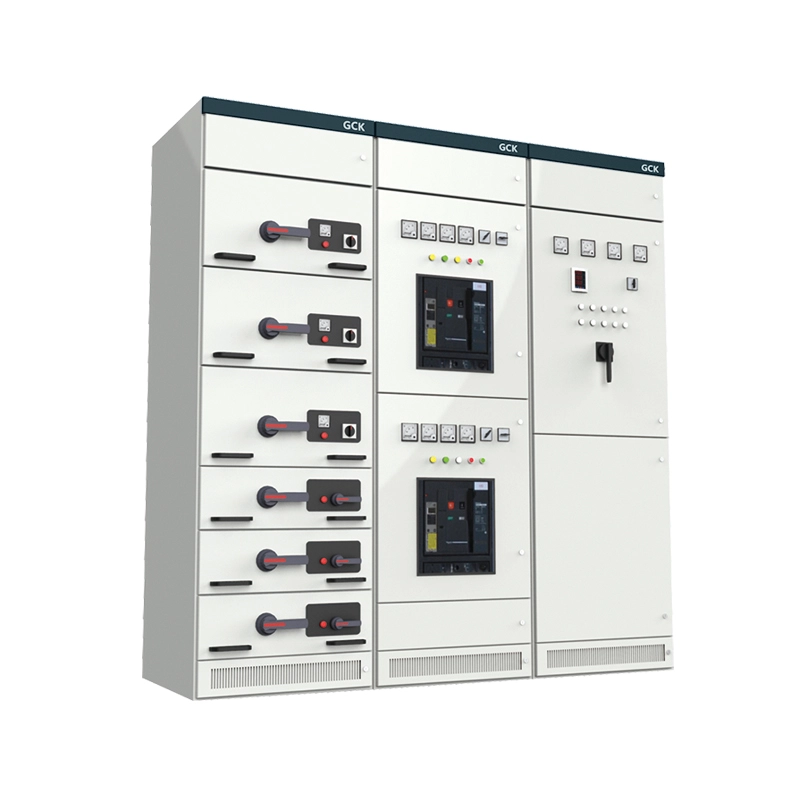

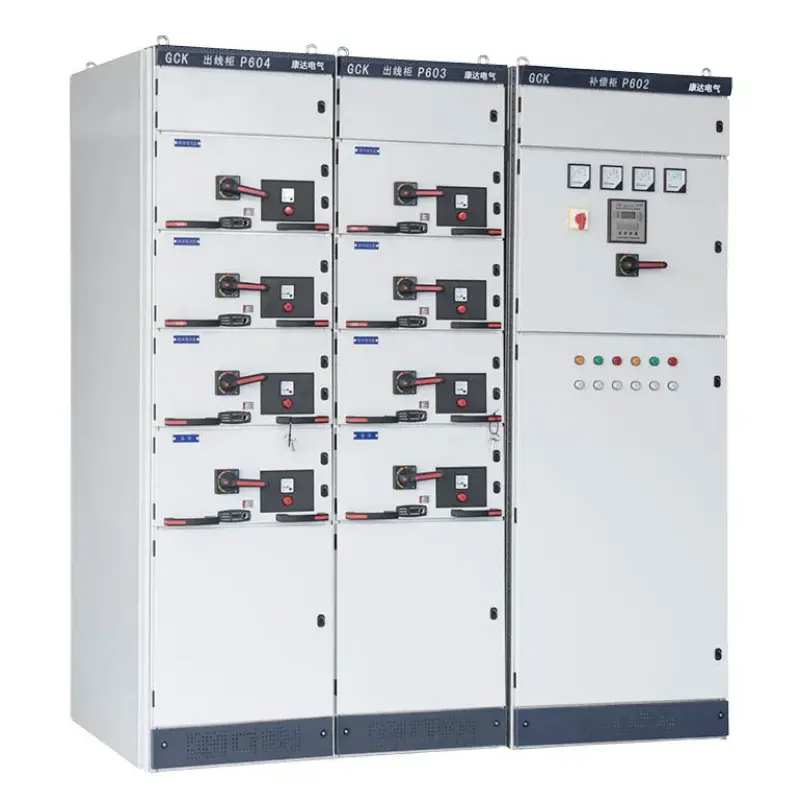

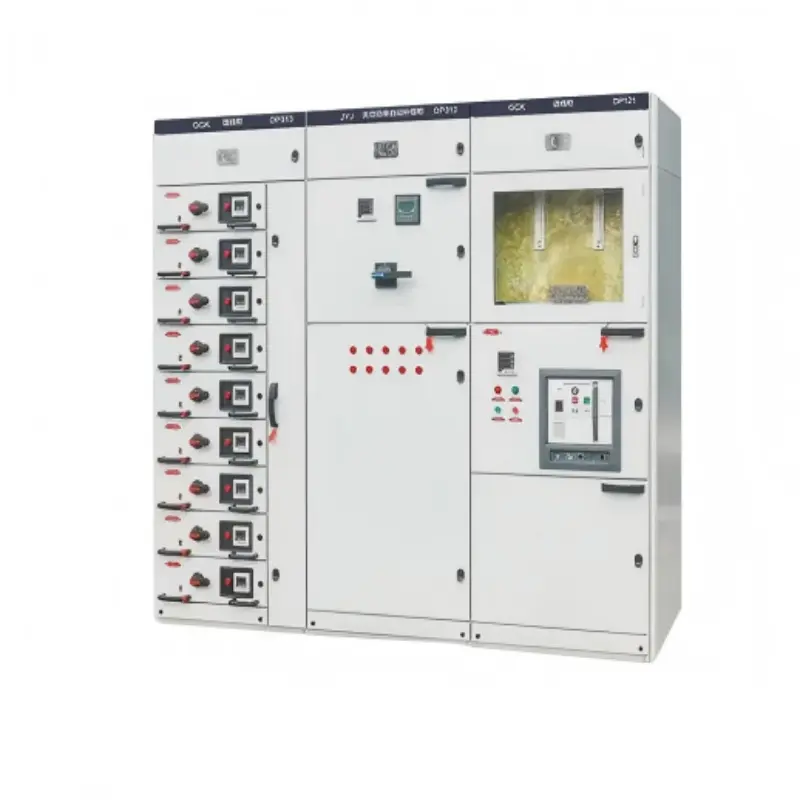

GCK C-profil Assembly Dulap de comutator economic

Dulapul economic de comutare a ansamblului cu profil C GCK este atablou închis de joasă tensiune (până la 690 V).folosind un cadru din oțel cu profil C cu șuruburi. Profilele C sunt canale din oțel galvanizat, laminate la rece, pre-perforate, cu o rețea de găuri modulară de 25 mm, permițând asamblarea fără sudură sau unelte speciale.

Ce face acest produs?

● Distribuția energiei – Furnizează în siguranță energie de la sursa principală de intrare către alimentatoare, motoare, panouri de iluminat și alte sarcini.

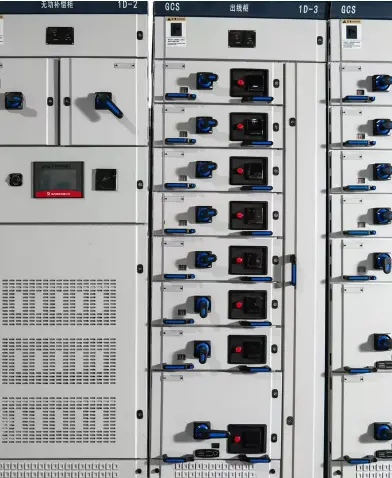

● Funcționalitate sertar – Adăpostește sertare detașabile (întrerupătoare de circuit, contactoare, demaroare soft) care pot fi schimbate în timp ce bara principală rămâne sub tensiune, minimizând timpul de nefuncționare.

● Reconfigurare la fața locului – Adăugați sau mutați cu ușurință secțiuni prin deșuruburi de plăci de capăt, prin șuruburi pe cabine noi și prin extinderea barelor colectoare cu kituri simple.

● Protecție și izolare – Oferă interblocări mecanice, obloane și formă configurabilă de separare (Formula 2b, 3b sau 4b).

Opțiuni de personalizare

În esență, acest dulap oferă o extensie modernăaparatura de comutarefuncționalitate — întreținere sigură, densitate mare și modularitate — la un preț de bază. Este ideal pentru instalații industriale mici și mijlocii, clădiri comerciale, proiecte de infrastructură și modernizări care țin cont de buget, unde calitatea nu poate fi compromisă.

Parametrii produsului (specificații)

Mai jos sunt specificațiile tehnice cheie pentru ansamblul profil C GCK pentru dulapul economic de comutare. Valorile se bazează pe configurații standard și pot fi personalizate pentru cerințele specifice ale proiectului.

Caracteristici și aplicații ale produsului (format întrebări și răspunsuri)

Dulapul de comutator economic al ansamblului cu profil C GCK se remarcă prin combinația sa unică de economie, flexibilitate și performanță dovedită. Mai jos răspundem la cele mai frecvente întrebări adresate clienților despre caracteristicile sale și aplicațiile potrivite.

Î1: Ce face ca designul profilului C să fie mai economic decât aparatul de comutare sudat?

R: Trei motive: (1) Cadrul cu șuruburi elimină dispozitivele scumpe de sudură. (2) Grila pre-perforată de 25 mm elimină găurirea personalizată. (3) Profilele deteriorate pot fi înlocuite individual, nu întregul cadru. Când achiziționați dulapul de comutator economic al ansamblului cu profil C GCK, plătiți pentru valoare, nu pentru suprainginerire.

Î2: Structura cu șuruburi este suficient de puternică pentru mediile industriale?

A: Da. Cuplu corespunzător (M8:18Nm, M10:35Nm), îndeplinește IEC 61439-2 și rezistă la forțe de scurtcircuit de 50kA fără deformare permanentă. Pentru vibrații extreme (de exemplu, prese de ștanțare sau nave), vă recomandăm sudarea noastrăSeria MNS. Pentru 95% din site-urile industriale/comerciale, profilul C GCK este mai mult decât adecvat.

Î3: Cum se compară finisajul galvanizat cu acoperirea cu pulbere?

R: Galvanizarea la cald după perforare acoperă toate suprafețele — marginile tăiate și găurile incluse — cu un strat uniform de zinc ≥65μm. Nu se va ciobi sau nu se va coroda atunci când umezeala se infiltrează în spate, depășind acoperirea cu pulbere în medii umede (de exemplu, tratarea apei, fabricile de textile). Dacă este necesară culoarea, acoperirea cu pulbere poate fi aplicată peste stratul galvanizat.

Î4: Care sunt cele mai comune scenarii de aplicare?

R: Bazat pe mii de instalații globale, dulapul economic de comutare a ansamblului GCK cu profil C este cel mai frecvent implementat în:

Instalatii industriale mici si mijlocii: prelucrarea alimentelor, turnarea materialelor plastice, fabricarea metalelor si fabrici de textile

Clădiri comerciale: centre comerciale, hoteluri și clădiri de birouri

Tratarea apei și a apelor uzate: stații de pompare, sisteme de irigare și desalinizare

Proiecte de modernizare: înlocuirea tablourilor de distribuție fixe vechi cu tablouri de distribuție moderne

Instalații temporare de energie: șantiere, tabere miniere și sisteme de alimentare pentru evenimente

Detalii de producție și avantaje competitive

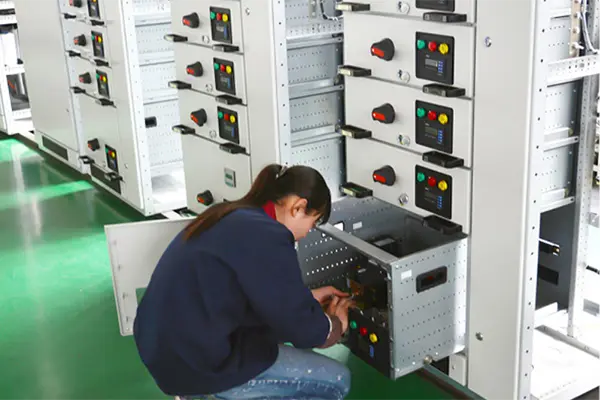

Detalii de producție – Cum construim ansamblul cu profil C GCK Dulapul de comutator economic

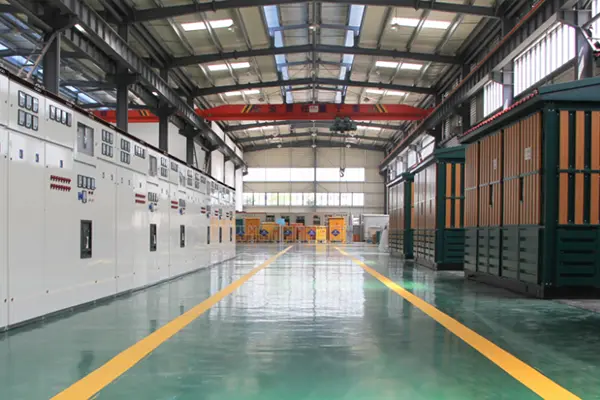

La Lugao Power Co., Ltd., producem fiecare dulap economic de comutator GCK cu profil C cu consistență, durabilitate și ușurință de asamblare.

1. Fabricarea profilului C:Bobina de oțel Q235B de 2,0 mm standard japonez → poanson CNC grilă de 25 mm → formă de C la rece (precizie de ± 0,3 mm) → tăiat la lungime → galvanizat la cald (≥65μm, ASTM A123).

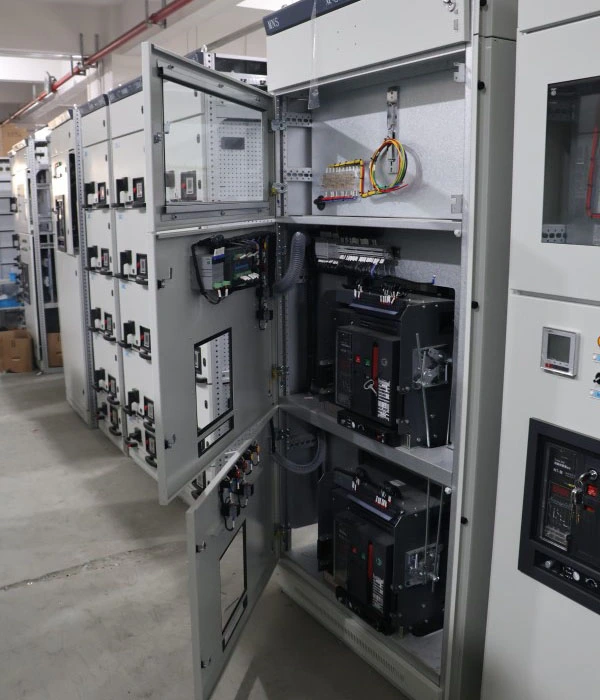

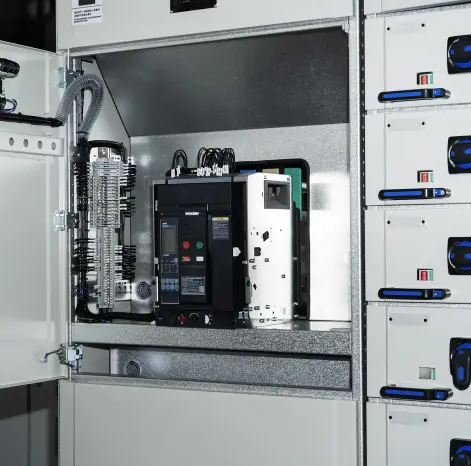

2. Leagăn sertar:Oțel galvanizat de 2,5 mm cu gropițe de poziționare și role de nailon. Acceptă sertare de la 8E/2 la 24E prin placă adaptoare. Interblocare mecanică cu trei poziții (conectat/test/izolat) cu blocare lacăt.

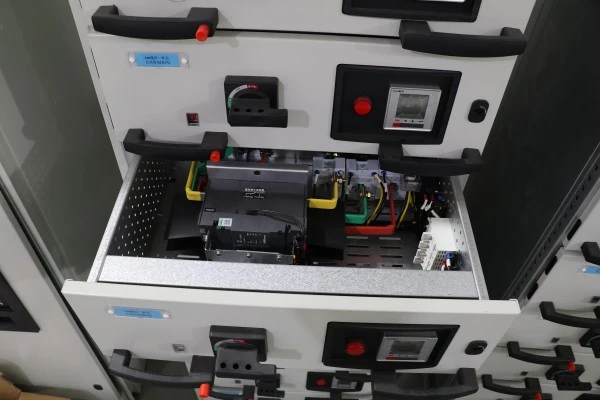

3. Sertar:Panoul frontal din oțel de 1,5 mm, acoperire cu pulbere RAL 7035, etichetă gravată cu laser. Mâner cu indicator O/I. Contacte primare: cupru placat cu argint (≥10μm), design lalele cu arc. Cablare secundară: sârmă de cupru PVC de 2,5 mm² cu manșoane numerotate. Testat în fabrică pentru continuitate, izolație și funcționare mecanică.

4. Sistem de bare colectoare:Cupru ETP (98% IACS), îmbinări placate cu argint cu cuplu la 35–40 Nm. Bare colectoare suportate la fiecare 500 mm (mai strâns decât 800 mm obișnuit). Barele colectoare verticale se conectează prin legături de cupru cu șuruburi.

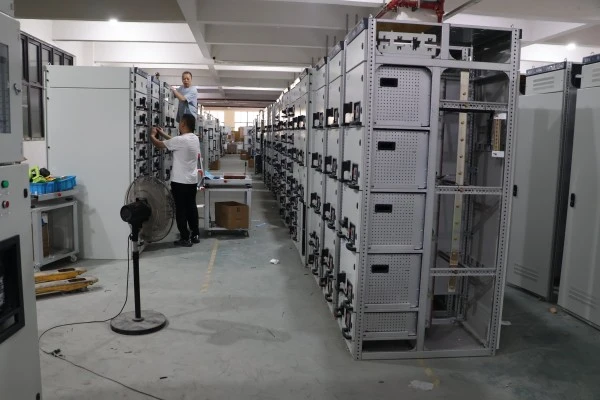

5. Asamblare și testare:Ansamblu controlat de cuplu. Fiecare unitate testată: dielectric (2,5 kV/1 min), continuitate, interblocare mecanică și creștere a temperaturii la curentul nominal de 1,1x. Raport de testare din fabrică inclus.

Service post-vânzare – Un an garanție

Perioada de garantie:12 luni de la data punerii în funcțiune, dar nu depășind 18 luni de la data expedierii.

Ce este acoperit: Toate defectele de fabricație, inclusiv:

● Deformarea profilului C sub sarcina mecanică nominală

● Funcționare defectuoasă a blocării sertarului (eșecul de a preveni introducerea sau retragerea incorectă)

● Uzura contactului primar care depășește 0,5 mm în perioada de garanție

● Erori de cablare secundară sau terminații libere cauzate de asamblarea din fabrică

● Peeling acoperit galvanizat (cu condiția să nu existe abraziune externă)

Ceea ce nu este acoperit: Daune rezultate din instalarea necorespunzătoare, modificarea neautorizată, funcționarea peste valorile nominale, impact fizic, coroziune din cauza expunerii chimice nespecificate la comandă sau forță majoră (fulger, inundație, incendiu etc.).

Angajamentul de răspuns:

● Asistență tehnică de la distanță:în termen de 8 ore lucrătoare prin e-mail, WhatsApp sau apel video.

● Livrare piese de schimb:în termen de 48 de ore pentru cereri de garanție (curier standard).

Documentația furnizată cu fiecare transport:

1. Raport de testare din fabrică (dielectric, continuitate, creștere a temperaturii)

2. Desen de ansamblu și diagramă uniliniar

3. Programul sertarului care listează evaluarea și funcția fiecărui sertar

4. Fișă cu specificații pentru cuplu pentru reasamblarea la fața locului (comenzi KD)

5. Manual de utilizare și întreținere
