Aparatură de comutare de joasă tensiune de tip fix modular GGD

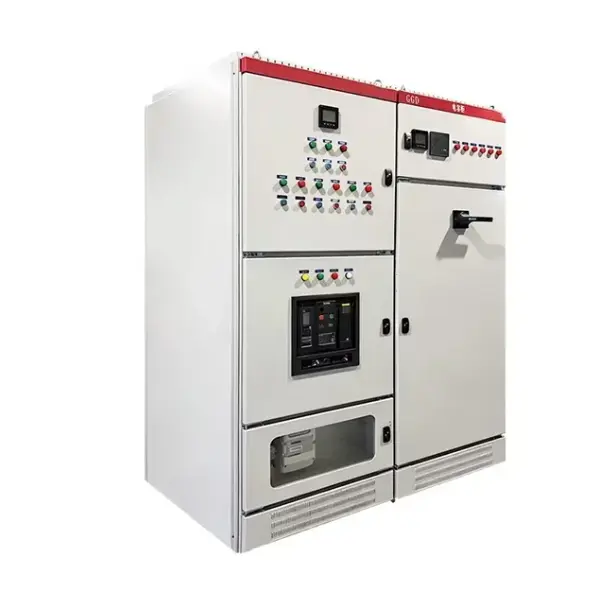

Definiție și identitate de bază

Aparatul de comutație de joasă tensiune de tip fix modular GGD este un ansamblu de comutație de interior, pe podea, închis cu metal. Este conceput special pentrudistribuție de curent alternativ de joasă tensiuneîn sistemele electrice industriale și comerciale trifazate. Ca produs de bază în ierarhia de distribuție a energiei electrice, acesta se află între bornele secundare ale transformatorului și plăcile finale de distribuție a ramurilor, funcționând ca un centru de alimentare primar al unei instalații.

Parametrii produsului

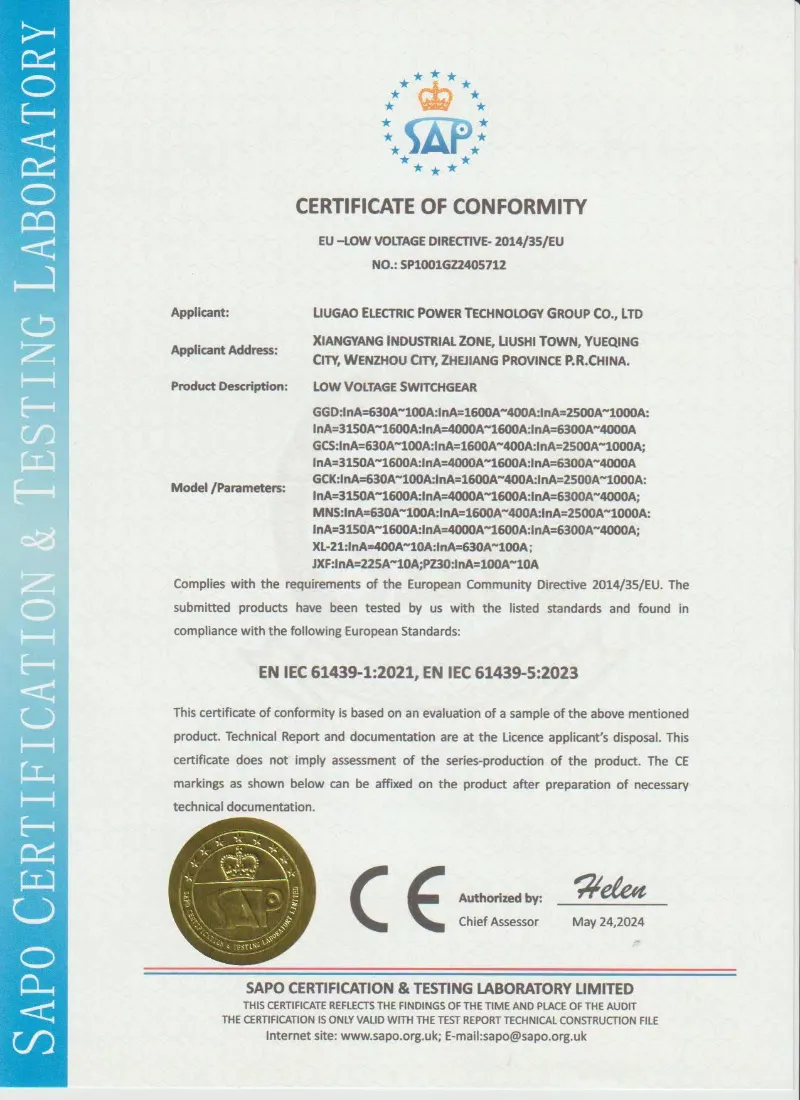

Certificare și asigurare a calității

Lugaoproduce aparate de comutație de joasă tensiune de tip fix GGD în conformitate cu cerințele tehnice ale proiectului și standardele aplicabile pentru aparatele de comutație de joasă tensiune. Inspecțiile de rutină și rapoartele de testare pot fi furnizate înainte de expediere, conform acordului tehnic confirmat.

• Proiectare și testare bazate pe IEC 61439-1/2
• Producție și inspecție bazate pe GB/T 7251
• Test de rezistență la frecvența de alimentare
• Test de rezistență la izolație
• Inspecția cablajului și a funcționării funcționale
• Verificarea creșterii temperaturii în funcție de configurație
• Raport de testare de rutină înainte de expediere
• Fotografii de inspecție din fabrică disponibile la cerere

Filosofie de instalare fixă

Spre deosebire de aparatele de distribuție de tip extras, unde unitățile funcționale pot fi retrase pe glisiere, GGD utilizează un concept de montare fix permanent:

● Toate dispozitivele primare — întrerupătoarele de circuit de aer (ACB), întrerupătoarele de circuit cu carcasă turnată (MCCB) și întrerupătoarele de izolare — sunt fixate direct pe plăci de montare rigide.

● Conexiunile electrice dintre dispozitive și barele colectoare sunt cablate folosind conexiuni de cupru cu șuruburi sau conexiuni prin cablu, nu contacte conectate.

● Această abordare fixă ​​elimină complexitatea mecanică, costul și întreținerea asociate cu mecanismele de glisare, făcându-l ideal pentru instalații stabile, pe termen lung, unde pozițiile circuitelor se schimbă rareori.

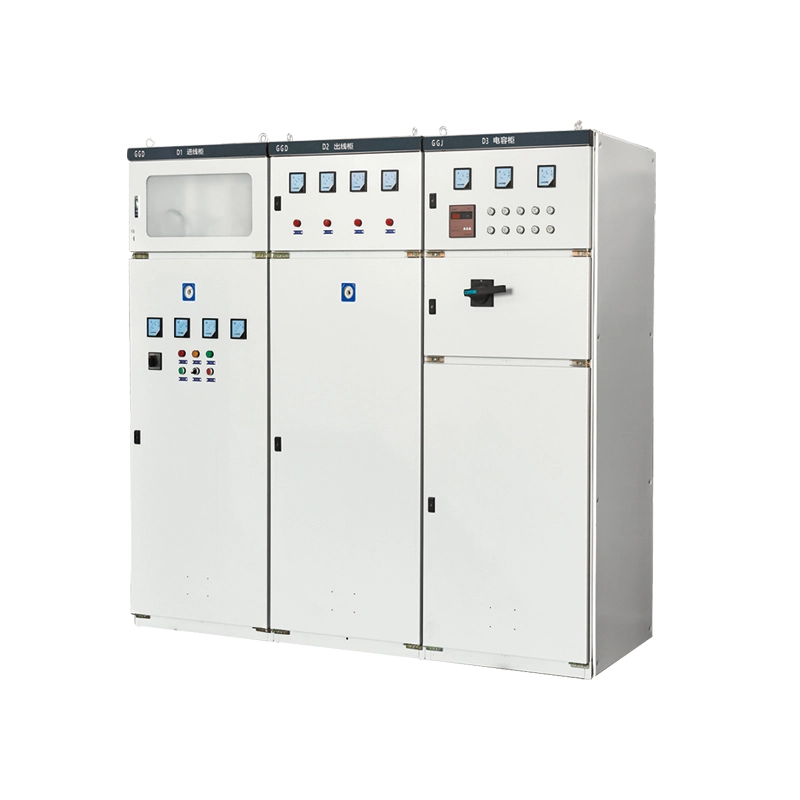

Construcție de incinte modulare

● Carcasa este construită din cabine modulare standardizate, fiecare împărțind aceeași înălțime și adâncime:

● Dimensiuni cadrul: 2200 mm (Î) × 600/800/1000/1200 mm (L) × 600/800 mm (D)

● Fiecare cabină este un modul independent de oțel sudat, care poate fi înșurubat unul lângă altul pentru a forma o gamă continuă de tablouri de distribuție.

● Cabinele sunt clasificate funcțional ca unități de intrare (alimentare-recepție), magistrală de cuplare (interconexiune magistrală) sau de alimentare (distribuție de ieșire).

Avantajele produsului

Avantajul 1 – Robustitate structurală

Cadrul din oțel ranforsat 8MF ajută la menținerea stabilității mecanice sub nivelul confirmat de rezistență la scurtcircuit. Curent nominal de vârf de rezistență: 63kA. Cadrul dulapului este proiectat pentru a suporta cerințele specifice de rezistență la scurtcircuite ale proiectului. Curentul nominal de rezistență de vârf poate fi configurat în funcție de designul electric confirmat.

Avantajul 2 – Implementare modulară și rapidă

Cabinele standardizate de intrare, cuplare, alimentare. Aceeași înălțime/adâncime. Configurare rapidă a proiectului prin aranjarea unităților standard una lângă alta. Reduce timpul de instalare la fața locului și complexitatea proiectării.

Avantajul 3 – Ciclu de viață rentabil

Montarea fixă ​​(fără mecanisme de extragere) scade costul inițial. Fără glisiere pentru sertare, contacte plug-in sau blocaje complexe. Întreținere minimă, cost total de proprietate competitiv.

Avantajul 4 – Managementul termic optimizat

Răcire prin convecție naturală: jaluzele inferioare + capac de acoperiș cu aerisire superior. Creează efectul de coș de fum – aerul cald se ridică, aerul rece intră. Fără ventilatoare, fără zgomot, fără întreținere suplimentară.

Avantajul 5 – Întreținere și operare simplificate

Comenzi, contoare, indicatoare pe usa din fata la inaltime ergonomica. Mânerele întrerupătoarelor accesibile fără deschiderea ușii. Dispoziție interioară spațioasă cu bare colectoare separate, întrerupător, compartimente pentru cabluri – inspecție vizuală ușoară.

Caracteristicile produsului

Caracteristica 1: Sistem de acoperire cu pulbere cu mai multe straturi

Fiecare panou de oțel este supus unui pretratament în cinci etape (degresare, clătire, fosfatare, pasivare și uscare) înainte de a primi un strat electrostatic uniform de pulbere epoxi-poliester. Acest strat oferă o aderență superioară și rezistență la umiditate, asigurândAparatură de comutare de joasă tensiune de tip fix modular GGDîși menține aspectul și protecția împotriva coroziunii chiar și în medii industriale tropicale sau cu umiditate ridicată.

Caracteristica 2: Bariere transparente cu arc

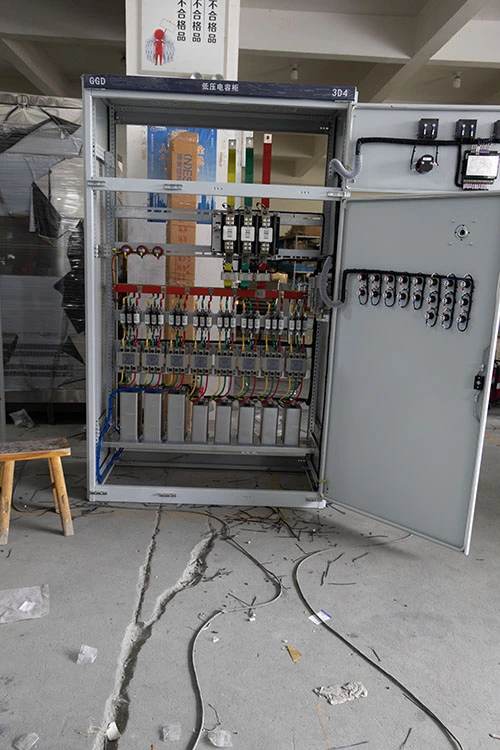

Bariere din policarbonat între barele principale și compartimentele dispozitivelor. Oferă o separare fizică vizibilă pentru siguranța operatorului în timpul inspecției, permițând în același timp confirmarea vizuală a stării barelor colectoare.

Caracteristica 3: Zona spațioasă de terminare a cablului

● Compartiment mare pentru cabluri din partea de jos cu placă de presare deschisă, cu raze mari de îndoire a cablului de alimentare. Cleme de cablu reglabile incluse pentru a reduce stresul asupra conexiunilor electrice.

Caracteristica 4: Bară de împământare integrată

Bara de împământare continuă din cupru se desfășoară pe toată lungimea ansamblului cu puncte preforate pe cabină. Simplifica împământarea la fața locului pentru circuitele de intrare și de ieșire, asigurând conformitatea sistemului de împământare.

Caracteristica 5: Mâner extern cu lacăt

Mânerele întrerupătoarelor principale montate în exterior, blocabile în poziţia OPRIT. Permite LOTO mecanic sigur în timpul întreținerii, oferind o izolare vizuală clară.

Caracteristica 6: Configurație flexibilă a barei colectoare

Suportă intrarea cablului de sus/de jos și distribuție 3P4W sau 3P5W. Bare de fază marcate clar cu coduri de culoare standard (galben, verde, roșu, albastru pentru neutru) pentru a minimiza erorile de cablare.

Aplicarea produsului

Aparatul de comutare de joasă tensiune de tip fix modular GGD este implementat pe scară largă în diferite sectoare în care distribuția fixă ​​de încredere este prioritară:

● Servicii de clădire și infrastructură: distribuție de iluminat pe scări în turnuri rezidențiale înalte, sursă de alimentare cu energie de ventilație pentru parcări subterane și dulapuri de control al iluminatului stradal municipal.

● Sisteme auxiliare industriale: panouri de alimentare pentru camera compresoarelor, alimentatoare de motoare de proces necritice în fabrici de ciment și agregate și tablouri de distribuție pentru depozitele fabricii.

● Tratarea apei și a apelor uzate: alimentatoare cu motor pentru stația de pompare pentru admisia apei brute și evacuarea efluenților tratați și alimentarea cu energie a echipamentelor de dozare chimică.

● Energie regenerabilă: panouri combinate AC și plăci auxiliare de distribuție a energiei în fermele solare montate la sol.

● Facilități comerciale: panouri de sincronizare și distribuție a generatoarelor de rezervă în centrele comerciale și panouri de alimentare pentru răcitori HVAC în stațiile de energie din campusul universitar.

● Putere temporară și de construcție: cutii temporare de distribuție a energiei și panouri de alimentare pentru palan de construcție, unde construcția robustă fixă ​​oferă o durabilitate mai bună decât modelele de panouri mai ușoare.

Ambalare și transport

Fiecare dulap GGD de joasă tensiune este protejat cu folie anti-rugină, căptușeală din spumă și ambalaj de export din placaj. Baza dulapului poate fi proiectată pentru manipularea stivuitoarelor în conformitate cu cerințele de transport.

Ambalaj: folie extensibilă, protecție rezistentă la umiditate și carcasă de export din placaj

Livrare: FOB Ningbo, porturi majore CIF sau EXW disponibile

Fixare dulap: componente interne ranforsate înainte de expediere

Documente: lista de ambalare, schema de conexiuni și raport de testare incluse

Serviciu post-vânzare

Suport tehnic pentru instalare si punere in functiune

Suport pentru diagrama de cablare și desenul de layout

Ghid pentru piese de schimb pentru întrerupătoare, contoare și componente de control

Termenii de garanție conform acordului de comandă confirmat

Întrebări frecvente

Î1: Care este diferența dintre aparatul de comutație fix GGD și cel de comutație extras GCS/MNS?

GGD utilizează întrerupătoare fixe și conexiuni cablate, în timp ce GCS sau MNS utilizează unități de sertare detașabile. GGD este mai rentabil pentru sistemele de distribuție stabile unde circuitele nu necesită înlocuire frecventă.

Î2: Cablul GGD poate fi personalizat conform diagramei mele cu o singură linie?

Da. Lugao poate configura dulapuri de intrare, de alimentare, de cuplare de magistrală, de măsurare și de compensare a condensatorului în funcție de schema electrică și cerințele mărcii componentelor.

Î3: Ce mărci de componente pot fi utilizate?

Opțiunile comune includ ABB, Schneider, Siemens, CHINT, Delixi sau alte mărci specificate de proiect, în funcție de buget și cerințele tehnice.

Î4: Ce documente sunt furnizate înainte de expediere?

Putem furniza desene de aspect, diagrame de cablare, rapoarte de testare de rutină, liste de ambalare și fotografii ale produselor înainte de expediere conform comenzii confirmate.
