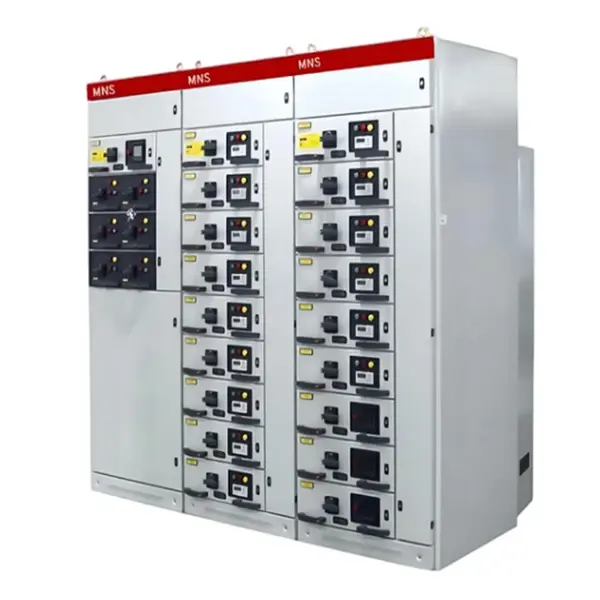

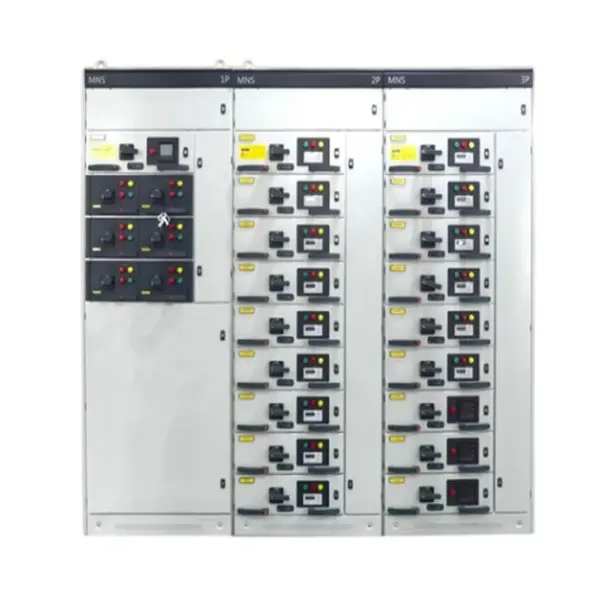

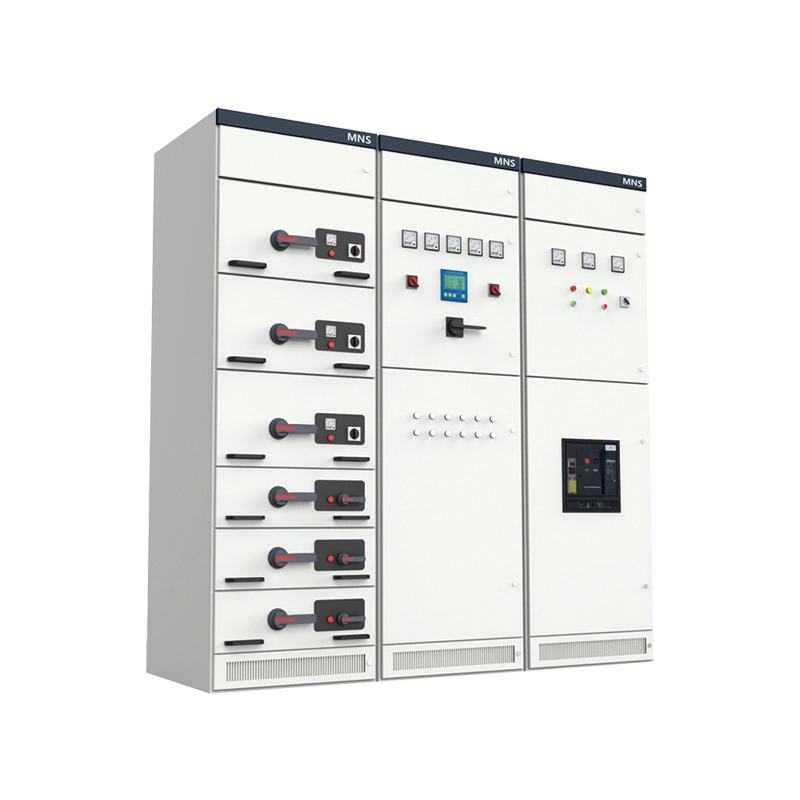

MNS Modularization Draw-out Type Switch Cabinet

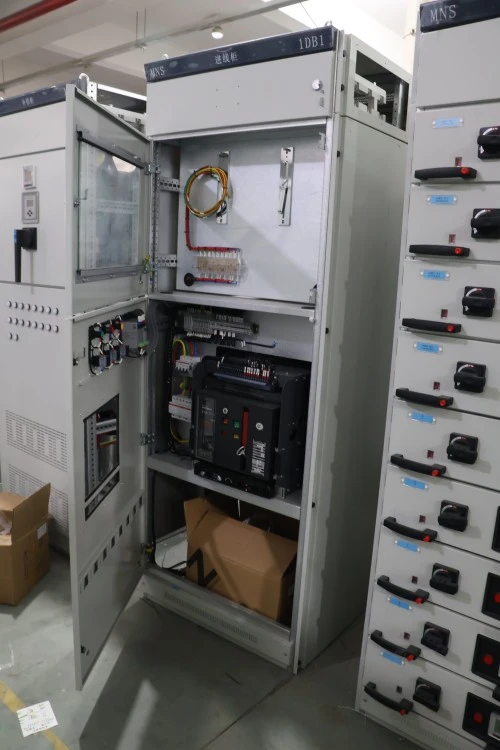

Dulapul de comutare de tip modularizare MNS este atablou închis de joasă tensiune (până la 690 V).ansamblu proiectat conform cadrului MNS (Modular Network System). Fiecare unitate funcțională – cum ar fi un demaror de motor, un întrerupător de alimentare sau un modul de alimentare cu energie – este găzduită într-o casetă extrasă individuală care poate fi introdusă, retrasă sau schimbată fără a opri întregul sistem. Dulapul servește trei funcții principale: distribuția puterii (alimentarea mai multor subcircuite), controlul motorului (pornire, oprire, protejarea motoarelor) și protecția sistemului (izolarea la scurtcircuit, suprasarcină și defecțiune la pământ). Pe scurt, este un centru de gestionare a energiei plug-and-play pentru instalații industriale și comerciale.

Avantajele produsului

Caracteristicile produsului

Spre deosebire de dulapurile generice debrosabile, dulapul de comutare de tip modularizare MNS include aceste caracteristici distinctive:

Parametrii produsului

Aplicarea produsului (scenarii)

Dulapul de comutare cu modularizare MNS de tip extras este implementat pe scară largă în:

● Instalatii industriale: linii de asamblare auto, productie de alimente si bauturi, procesare chimica in lot

● Complexe comerciale: mall-uri, clădiri de birouri înalte, spitale

● Infrastructură: Stații de tratare a apei, stații de pompare, sisteme de manipulare a bagajelor din aeroport

● Centre de date: placă principală de distribuție de joasă tensiune (LVMDB) și panouri de alimentare la distanță (RPP)

● Energie regenerabilă: invertoare pentru fermă solară, sursă auxiliară pentru turbine eoliene

● Marine și offshore: distribuția energiei la bord

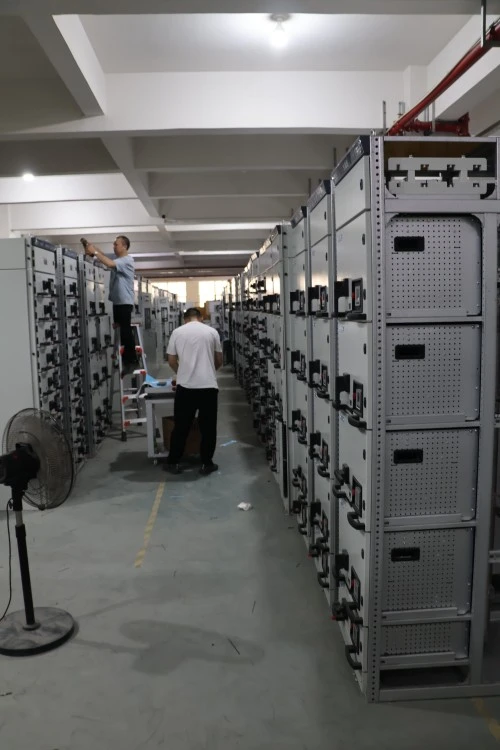

Detalii de producție

● Lugao Power Co., Ltd.produce fiecare dulap de comutare cu modularizare MNS de tip extras cu precizie:

● Material carcasă: oțel laminat la rece de 2,0 mm grosime, cadru complet sudat cu standard IP40 (IP54 opțional). Grosimea stratului de pulbere ≥80μm, RAL 7035 gri deschis.

● Sistem de bare: Bare dreptunghiulare de cupru (98% conductivitate IACS) cu îmbinări placate cu cositor. Toate barele colectoare sunt complet izolate folosind manșoane termocontractabile (roșu, galben, albastru, gri pentru neutru).

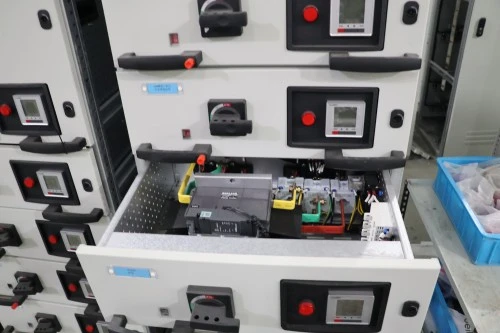

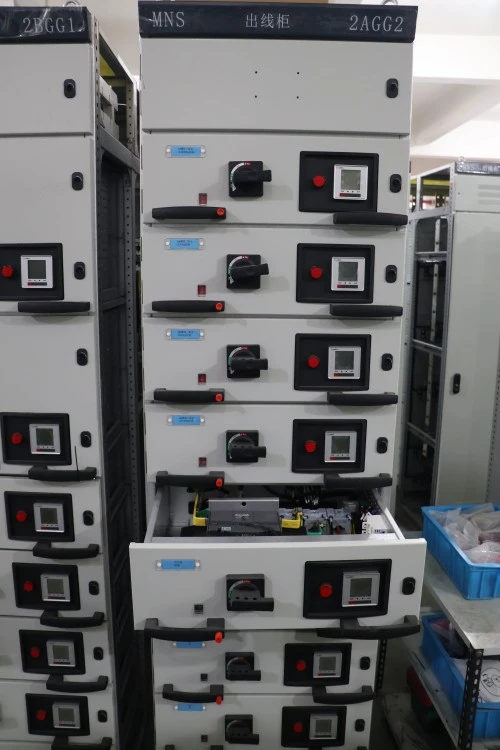

● Leagăn sertar: Format din oțel zincat de 2,5 mm cu role de nailon auto-lubrifiante. Forța de introducere/extracție a sertarului ≤150N după 500 de cicluri.

● Contacte fixe: design cu vârf din aliaj de argint, cu arc. Evaluat pentru 2.000 de inserții fără degradare a performanței.

● Contacte secundare: conectori placati cu argint cu 24 de pini. Proiectat pentru 10.000 de cicluri de împerechere.

● Identificare sertar: Suport de etichetă gravabil cu laser pe fiecare față a sertarului. Cod QR opțional pentru urmărirea activelor digitale.

● Testare din fabrică: Fiecare unitate funcțională este supusă unei verificări complete a cablajului, test de rezistență dielectrică (2,5 kV timp de 1 minut) și test de creștere a temperaturii (la 1,1x curentul nominal). Rapoartele de testare sunt incluse în livrare.

Certificare și asigurare a calității

Lugao urmează procedurile de management al calității bazate pe ISO pentru fabricarea aparatelor de comutare. Pentru comenzile de proiect, putem furniza documente de inspecție, rapoarte de testare de rutină și fotografii ale produselor înainte de expediere, conform acordului tehnic confirmat.

• Sistemul de management al calitatii ISO 9001
• Sistemul de management de mediu ISO 14001

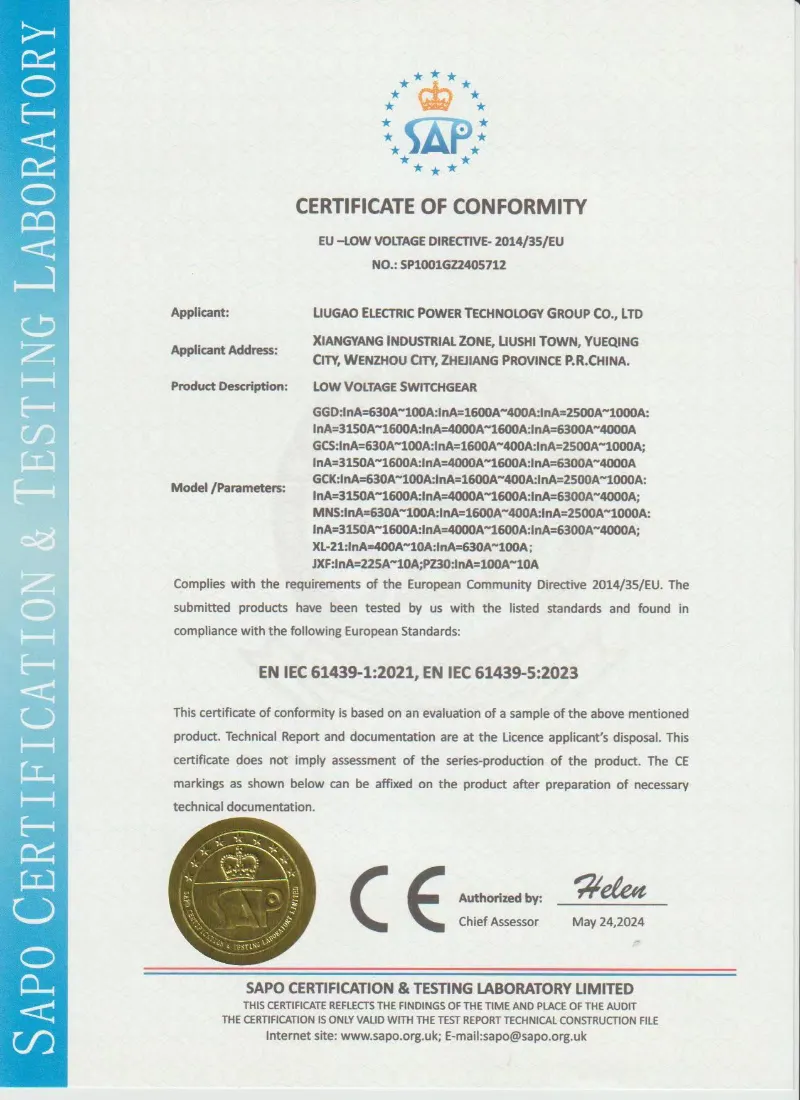

• Proiectare și testare bazate pe IEC 61439-1/2
• Raport de testare de rutină înainte de expediere
• Fotografii de inspecție din fabrică disponibile la cerere

Ambalare, transport și post-vânzare

Ambalare și transport

● Ambalare individuală pentru sertar: folie cu bule antistatică în interiorul cutiei ondulate, etichetată cu schema de circuit și rating.

● Ambalaj dulap principal: folie extensibilă + hârtie VCI + ladă de export din placaj (grosime de 15 mm). Toate bazele de lăzi sunt prevăzute cu buzunare pentru stivuitor.

● Termen de expediere: FOB Ningbo, porturi majore CIF sau EXW.

● Timp de executie: 20 de zile lucratoare pentru configuratii standard.

Serviciu post-vânzare

● Perioada de garantie: 12 luni de la data punerii in functiune (maxim 18 luni de la livrare).

● Asistență tehnică gratuită de la distanță prin apel video sau e-mail (răspuns în termen de 4 ore lucrătoare).

Întrebări frecvente:

Î1: Care este diferența dintre sertarele 8E/2, 8E și 16E?

R: Acestea se referă la modulele de înălțime a sertarului: 8E/2 = 100 mm (jumătate de modul), 8E = 200 mm (modul complet), 16E = 400 mm (modul dublu). Cu cât sertarul este mai mare, cu atât este mai mare curentul admisibil și mai multe terminale secundare disponibile.

Î2: Pot înlocui un sertar fără a deconecta sursa de alimentare?

A: Da. Aceasta este o caracteristică de bază a dulapului de comutare de tip modularizare MNS. Mutați sertarul în poziția izolată (mâner alb), deblocați și trageți-l afară. Autobuzul principal rămâne sub tensiune. Cu toate acestea, deconectați întotdeauna mai întâi partea de sarcină.

Î3: Dulapul vine cu un sistem de monitorizare a temperaturii?

R: Unitățile standard nu includ monitorizarea, dar oferim sertare inteligente opționale cu senzori PT100 încorporați și o unitate centrală de afișare care arată temperaturile barelor și sertarelor.

Î4: Poate fi extins dulapul ulterior fără a înlocui secțiunile existente?

A: Da. Fiecare secțiune verticală este proiectată mecanic și electric pentru conectarea laterală. Puteți fixa o cabină suplimentară la fiecare capăt și puteți conecta barele folosind kiturile de expansiune furnizate.
