Substație inteligentă prefabricată de tip cutie de exterior

Ce este acest echipament?

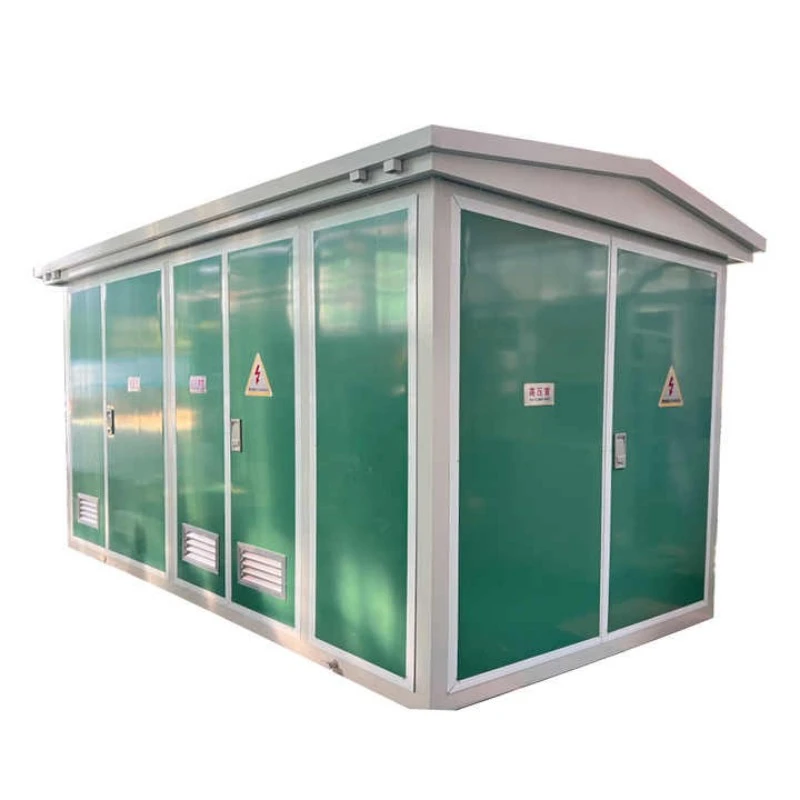

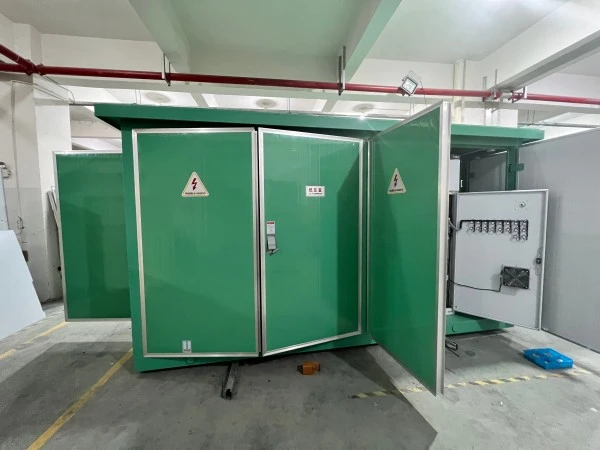

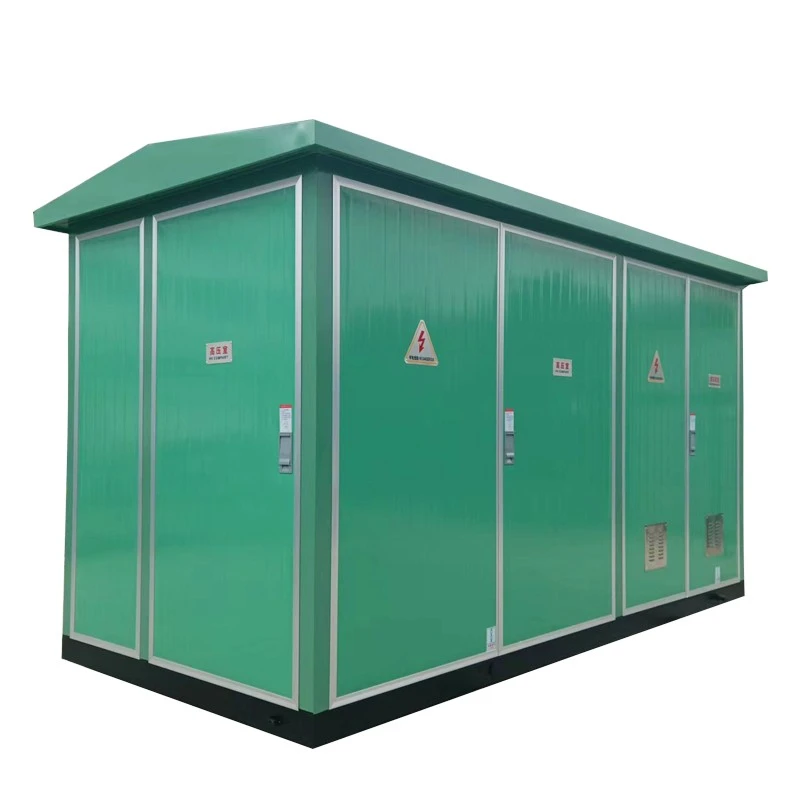

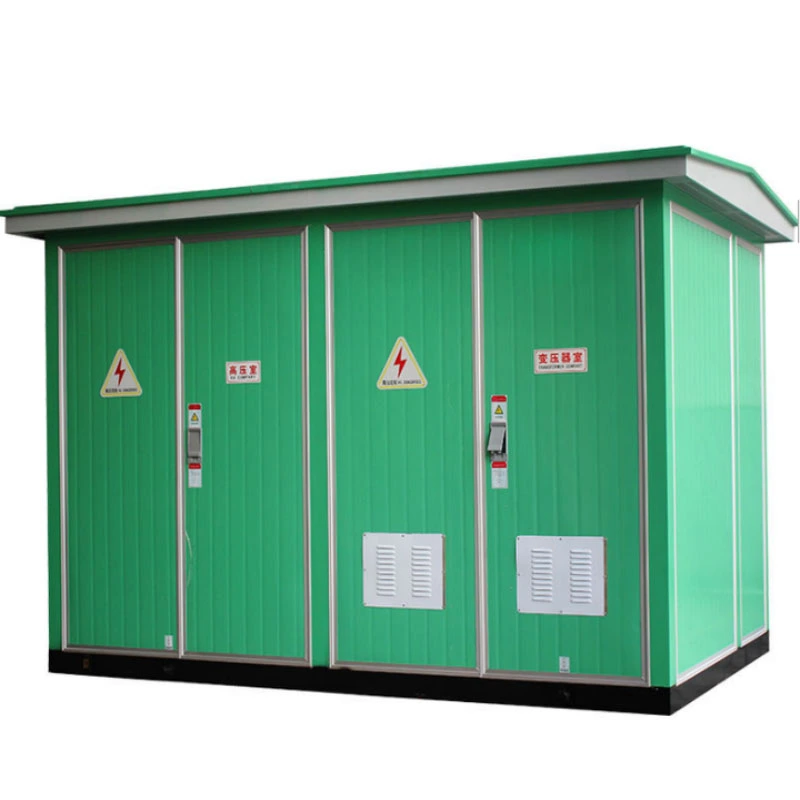

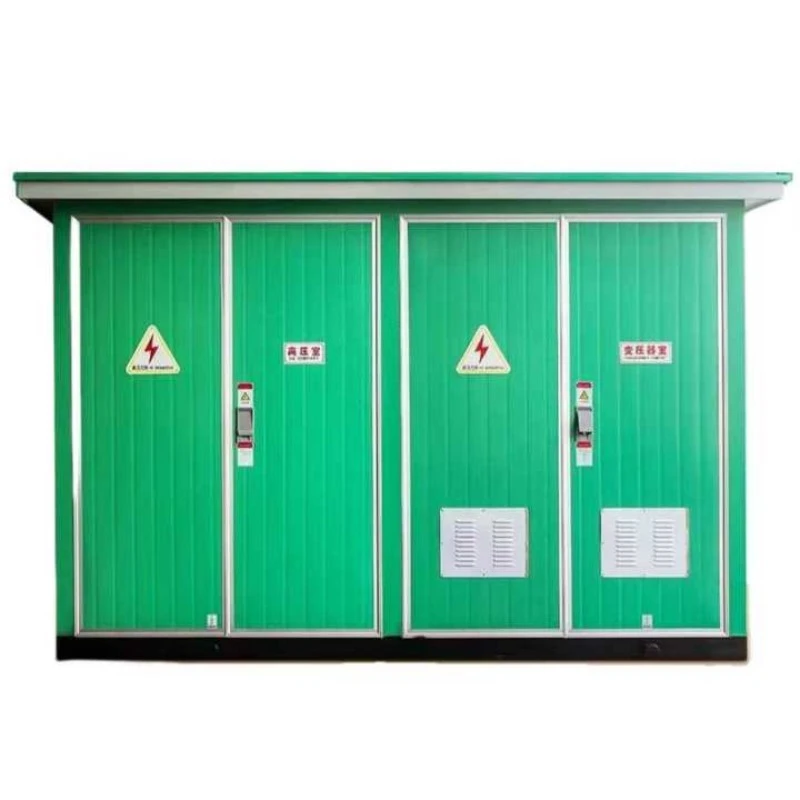

Substația de tip cutie de exterior prefabricată inteligentă YB-24 este o unitate de distribuție a energiei compactă, asamblată din fabrică, care integreazăaparate de comutare de înaltă tensiune, un transformator de putere și echipamente de distribuție de joasă tensiune într-o singură carcasă rezistentă la intemperii. Aparține familiei de substații prefabricate, cunoscute și sub denumirea de „substații compacte” sau „substații împachetate”.

Defalcarea codului de model:

YB — Substație prefabricată de tip cutie

24 — Cod de serie de proiectare, reprezentând controlul inteligent și configurația modulară

Ce face?

Funcția de bază a acestui echipament este de a primi energie electrică de înaltă tensiune (de obicei 10 kV sau 35 kV), de a o reduce la tensiune joasă (400 V/380 V) printr-un transformator integrat și de a o distribui în siguranță la sarcinile utilizatorilor finali, cum ar fi comunități rezidențiale, piețe comerciale, fabrici sau stații de încărcare pentru vehicule electrice.

Spre deosebire de substațiile tradiționale construite civil, YB-24 nu necesită asamblarea la fața locului a componentelor individuale. Este complet pre-cablat, pre-testat și livrat ca o singură unitate. Utilizează un transformator uscat fără ulei sau biodegradabil umplut cu ulei (opțional) și se bazează pe răcirea naturală sau forțată cu aer. Sistemul de control inteligent permite achiziționarea de date de la distanță, alarma de eroare și comutarea automată, făcându-l ideal pentru aplicațiile de rețea inteligentă.

Avantajele produsului

Substația de tip cutie de exterior prefabricată inteligentă YB-24 oferă avantaje clare față de stațiile tradiționale:

1. Economie de spațiu și instalare rapidă

Ocupă doar 40% din amprenta la sol a unei substații civile convenționale

Poate fi instalat pe o placă de beton simplu în 2-3 zile

Nu este nevoie de încăperi separate pentru echipamente sau puțuri de ventilație

2. Inteligență ridicată

Echipat standard cu RTU (Unitate terminală la distanță)

Suportă comunicații 4G/5G sau fibră

Monitorizare în timp real a tensiunii, curentului, factorului de putere, temperaturii și stării ușii

Declanșare/închidere de la distanță și reglare a parametrilor

3. Siguranța și protecția mediului

Design fără ulei opțional (transformator de tip uscat)

Compartiment de înaltă tensiune rezistent la arc

Gradul de protecție IP54 previne pătrunderea prafului și a apei

Intrarea cablului de jos, eliminând părțile sub tensiune expuse

4. Ciclu de viață rentabil

Investiția inițială cu 30–40% mai mică decât substațiile civile

Reducere cu 60% a costurilor de inginerie civilă

Costuri de întreținere mai mici datorită înlocuirii componentelor modulare

5. Adaptabilitate la medii dure

Interval de temperatură de funcționare: -25°C până la +55°C

Acoperire anticorozivă pentru zonele de coastă sau industriale

Sistem de încălzire interioară opțional pentru regiunile reci

Caracteristica produsului

Aplicarea produsului

Substația de tip cutie de exterior prefabricată inteligentă YB-24 este potrivită pentru o gamă largă de scenarii în care sunt necesare implementare rapidă, amprentă mică și funcționare inteligentă.

Detalii de producție

1. Fabricarea carcasei

Ștanțare, îndoire și sudare CNC pentru precizie ridicată

Acoperire cu pulbere dublu strat (grund bogat în zinc + strat superior de poliester) ≥80μm

Test de pulverizare cu sare ≥500 ore

Acoperiș cu pantă de 5° pentru a preveni acumularea apei

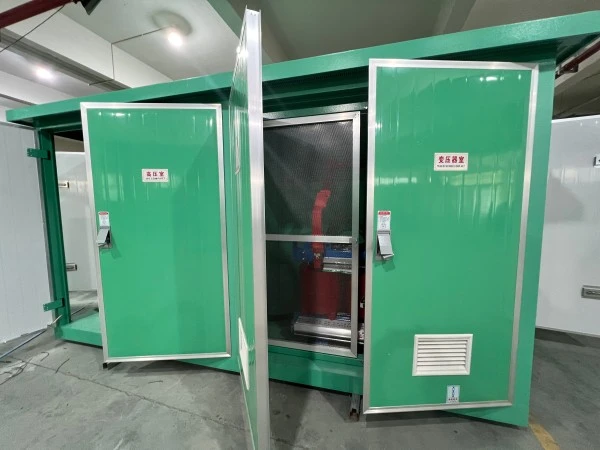

2. Aspect intern

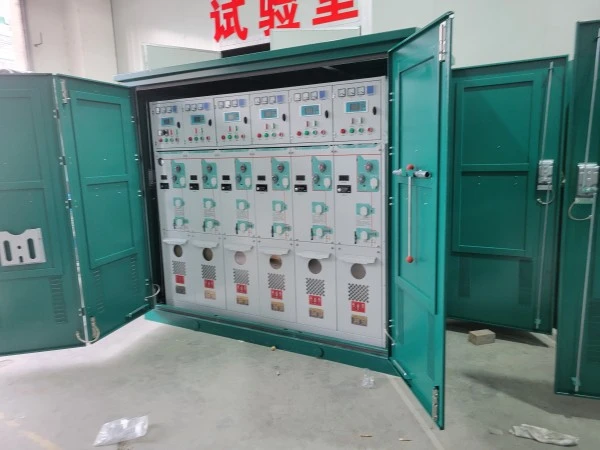

Compartiment HV: unitate principală inelă SF6 sau întrerupător de întrerupere a sarcinii, paratrăsnet, siguranță de înaltă tensiune

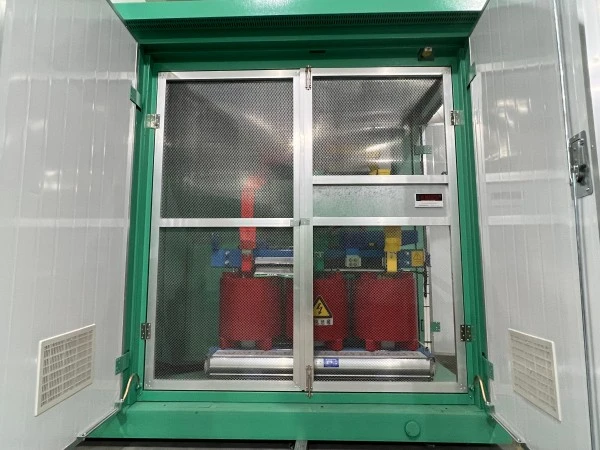

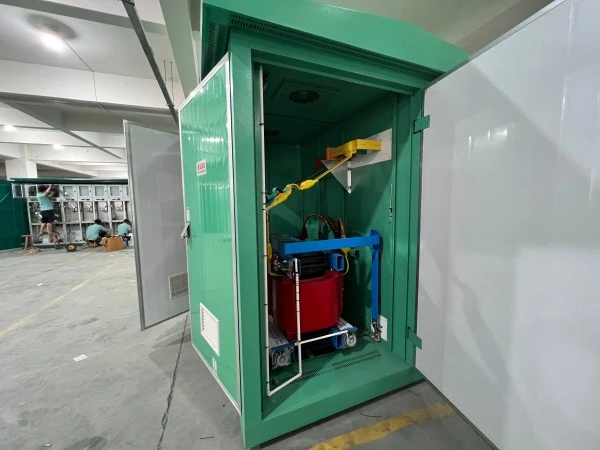

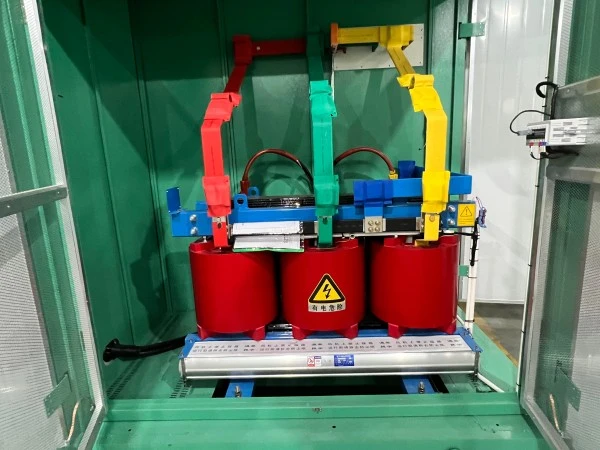

Compartiment transformator: Transformator montat pe role, panou frontal detașabil pentru întreținere ușoară

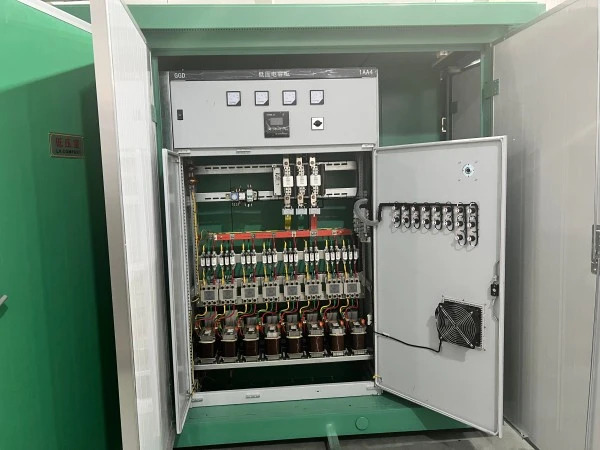

Compartiment BT: întrerupător principal, întrerupătoare de ramificație, bancă automată de condensatoare, terminal inteligent de monitorizare

Toate compartimentele separate prin compartimente metalice ignifuge (Clasa A)

3. Detalii ale sistemului inteligent

Monitorizarea temperaturii: senzori PT100 pe înfășurările transformatorului și interiorul carcasei

Starea ușii: întrerupător de contact magnetic cu alarmă la nor

Contorizarea energiei: Contor bidirecțional clasa 1 sau 0,5S

Telecomanda: Suporta IEC 60870-5-101/104, DNP3.0

Control local: HMI protejat prin parolă cu înregistrarea evenimentelor

4. Intrare cablu și împământare

Intrare inferioară a cablului cu manșe de cauciuc (clasificare IP54 menținută)

Bară de împământare din cupru dedicată (40×4 mm) în toate compartimentele

Rezistența de împământare ≤4Ω

5. Testarea calității înainte de livrare

Test de rezistență la tensiunea de frecvență de alimentare (35 kV pentru partea HV, 2,5 kV pentru partea JT)

Raportul de rotație al transformatorului și testul de pierdere fără sarcină

Test de comunicare inteligentă a sistemului (ping continuu de 30 de minute)

Test de ploaie (simulat 10 mm/min timp de 1 oră)

Ambalare și servicii post-vânzare

Ambalare

Întreaga unitate învelită în folie extensibilă + colțuri din carton ondulat

Baza de paleti din lemn cu fante pentru stivuitor

Pungi de desicare în interiorul carcasei pentru a preveni umezeala în timpul transportului

Toate deschiderile exterioare sigilate cu bandă impermeabilă

Angajamentul serviciului post-vânzare

Perioada de garanție: 12 luni de la data expedierii (prelungibile la 24 sau 36 de luni cu contract de service plătit)

Întrebări frecvente (FAQ)

Î1: Este substația de tip cutie de exterior prefabricată inteligentă YB-24 potrivită pentru zonele de coastă cu salinitate ridicată?

A: Da. Carcasa standard folosește un strat de pulbere anticoroziune cu o grosime ≥80μm și trece un test de pulverizare cu sare de 500 de ore. Pentru medii foarte corozive (de exemplu, porturi, fabrici chimice), oferim carcase din oțel inoxidabil 304/316 și acoperire suplimentară pe barele interioare.

Î2: Se poate înlocui transformatorul fără a înlocui întreaga substație?

A: Da. Compartimentul transformatorului este proiectat cu panouri laterale detașabile și șine cu role. Transformatorul poate fi scos din față sau din lateral, iar o unitate de înlocuire poate fi introdusă fără a deranja compartimentele HV sau JT. Această modularitate este o caracteristică cheie a designului YB-24.

Î3: Sistemul inteligent acceptă conectarea la un sistem SCADA terță parte?

A: Da. Controlerul standard acceptă Modbus RTU prin RS485 și Modbus TCP prin Ethernet. De asemenea, poate fi configurat pentru protocoale IEC 60870-5-101/104 sau DNP3.0. Oferim o hartă completă a registrului pentru integrarea sistemului.

Î4: Este permis ca YB-24 să fie amplasat în apropierea clădirilor rezidențiale în ceea ce privește limitele de zgomot?

A: Da. Cu un transformator de tip uscat, nivelul de zgomot este ≤55dB la 1 metru, ceea ce îndeplinește limitele rezidențiale. Pentru transformatoarele cu scufundare în ulei, adăugăm plăcuțe de amortizare a vibrațiilor și o incintă acustică în interiorul compartimentului transformatorului, reducând zgomotul la ≤48dB.

Î5: Care este timpul standard de livrare?

R: Pentru configurații standard (800 kVA sau mai jos, IP54, carcasă din oțel, cu unitate principală inelă), livrarea este de 15---20 de zile lucrătoare de la confirmarea comenzii. Proiectele personalizate (oțel inoxidabil, culoare specială, înălțime suplimentară pentru intrarea liniei aeriene) necesită 25---30 de zile lucrătoare.

Î6: Ce tipuri de transformatoare sunt disponibile pentru YB-24?

R: YB-24 poate fi configurat cutransformatoare immerse în uleicum ar fi S13/S20 sau transformatoare de tip uscat turnate cu rășină epoxidică, cum ar fi SCB13/SCB14, în funcție de cerințele proiectului, mediul de instalare, cerințele de siguranță la incendiu și standardele locale.
