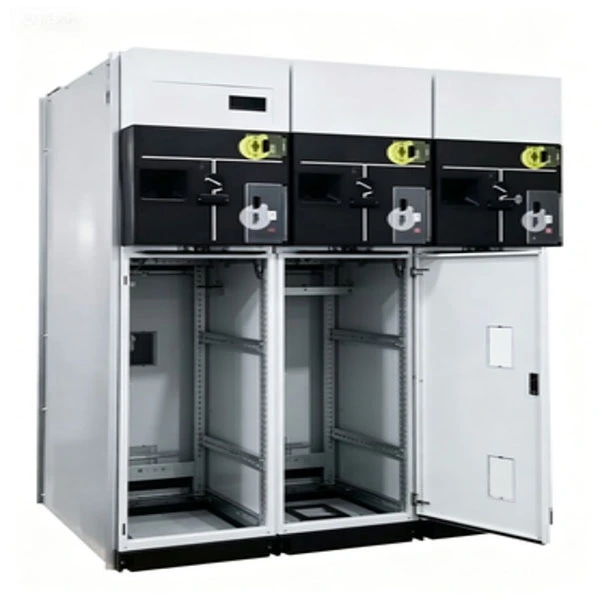

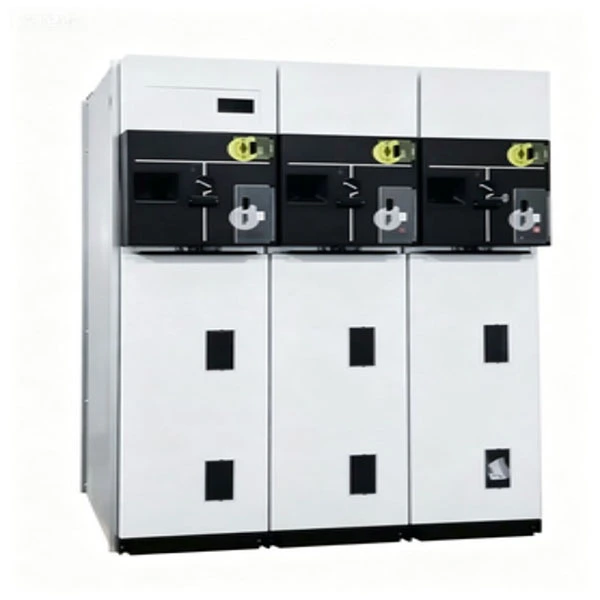

Compact sigilat complet izolat RMU

RMU compact sigilat complet izolat (Unitatea principală Ring) este un aparat de comutație cu carcasă metalică asamblat în fabrică, testat de tip. Acesta integrează întrerupătoare de sarcină, întrerupătoare de circuit în vid, siguranțe și întrerupătoare de împământare într-un singur rezervor din oțel inoxidabil complet etanș și izolat.

Ce face?

Conectează și izolează buclele de alimentare din rețelele secundare de distribuție (6kV–24kV)

Oferă izolarea defecțiunilor și comutarea buclei pentru rețelele electrice de înaltă fiabilitate

Spre deosebire de RMU-urile tradiționale izolate cu aer, acest RMU Compact Sealed Fully Insulated utilizează SF6 sau gaz izolator ecologic ca mediu de izolare primar, eliminând pătrunderea umidității, acumularea de praf și pătrunderea animalelor --- făcându-l ideal pentru zonele de coastă, deșertice, de mare altitudine și puternic poluate.

Descriere produs

Compact Sealed Fully Insulated RMU este o unitate principală inel de ultimă generație dezvoltată pentru distribuția de energie urbană, parcuri industriale, centrale eoliene/solare și proiecte de infrastructură, cum ar fi aeroporturi și centre de date. Tensiunea nominală variază de la 12 kV la 24 kV, cu un curent nominal de 630 A pentru barele principale și 125 A pentru circuitele protejate cu siguranțe.

Caracteristici tehnice de bază:

1. Rezervor complet sigilat din oțel inoxidabil (grad de protecție IP67)

2. Izolație cu gaz SF6 (sau gaz alternativ ecologic)

3. Clasificare arc intern IAC AFLR 20kA/1s

4. Durată de viață mecanică: până la 5.000 de operații pentru întrerupătoarele de întrerupere

5. Compartimente integrate de conectare a cablurilor cu detensionare

6. Telecomandă opțională și integrare SCADA

7. Compact Sealed Fully Insulated RMU nu necesită curățare internă sau încălzire anticondens, reducând drastic costurile de întreținere în comparație cu aparatele de distribuție de tip deschis.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Caracteristici cheie

1. Complet sigilat, complet izolat --- Fără influență de la umiditate, ceață de sare, praf sau animale mici.

2. Structură compactă --- Lățimea de obicei 350–450 mm pe unitate, economisind până la 50% spațiu pe podea.

3. Design rezistent la arc --- Conform cu IAC AFLR 20kA/1s, asigurând siguranța operatorului.

4. Fără întreținere de peste 20 de ani --- Nu este nevoie de curățare, uscare sau reumplere cu gaz în condiții normale.

5. Rupere vizibilă --- Fereastra de observare opțională pentru poziția comutatorului de întrerupere a sarcinii.

6. Fiabilitate mecanică ridicată --- Mecanism din oțel inoxidabil cu rulmenți etanșați.

7. Smart ready --- Poate fi echipat cu PT, CT și mecanisme de operare motorizate pentru automatizare.

Scenarii de aplicare

● Rețele urbane de distribuție a energiei --- Complexe rezidențiale, clădiri comerciale, spitale, centre de date.

● Proiecte de energie regenerabilă --- Stații de creștere a turbinelor eoliene, linii de colectare a fermelor solare.

● Construcția infrastructurii---Aeroporturi, metrouri, tuneluri, porturi.

● Alimentare temporară și de urgență---Substații mobile, șantiere.

● Zone industriale --- Fabrici care necesită fiabilitate ridicată și întreținere redusă.

Întrebări și răspunsuri

Î1: Cum funcționează RMU Compact Sealed Fully Insulated în medii de coastă cu umiditate ridicată?

A: Excelent. Deoarece RMU complet izolat utilizează un rezervor din oțel inoxidabil complet etanș, cu protecție IP67, umezeala nu poate pătrunde în compartimentul de izolație. Nu sunt necesare încălzitoare anticondens. Acesta este un avantaj major față de aparatele de comutare de tip deschis, care suferă adesea de fulgerări interne în regiunile cu umiditate ridicată.

Î2: Care este rata de scurgere a gazului? Trebuie să reumplem pe durata de viață?

R: Procesul nostru de fabricație include testarea scurgerilor de heliu pentru a asigura o rată de scurgere mai mică de 0,1% pe an. În condiții normale de funcționare, nu este necesară reumplerea cu gaz în decurs de 30 de ani. O alarmă de joasă presiune este inclusă ca o caracteristică opțională pentru avertizare timpurie.

Î3: RMU compact sigilat complet izolat este sigur la foc?

A: Da. Rezervorul este realizat din oțel inoxidabil cu grosimea de 2 mm, iar testul arcului intern asigură că, în cazul rar al unei defecțiuni interne, arcul este conținut fără a ejecta gaze fierbinți în față sau în lateral. Pentru aplicațiile sensibile la foc (de exemplu, spitale, centre de date), oferim și un strat de protecție pasiv la foc opțional.

Î4: Pot să integrez acest RMU cu sistemul meu SCADA existent?

A: Absolut. Compact RMU acceptă mecanisme de operare motorizate, contacte auxiliare și module de comunicație (opțional RS485, Modbus, IEC 61850). Poziția, defecțiunea și starea presiunii în timp real pot fi monitorizate de la distanță.

Î5: Care este diferența dintre dvsRMUși dulapuri tradiționale izolate cu aer?

R: Dulapurile tradiționale izolate cu aer necesită curățare regulată, distanțe mari de spațiu și încălzire anticondens. Compact Sealed Fully Insulated RMU elimină toate aceste cerințe — amprentă mai mică, fiabilitate mai mare și cost total de proprietate mai mic în 10-20 de ani.

Î6: Oferiți o garanție de 12 luni?

R: Da, oferim o garanție standard de 12 luni de la data expedierii, cu opțiune de extindere la 24 sau 36 de luni în baza unui contract de servicii plătite. În perioada de garanție, orice defecte de fabricație sunt reparate sau înlocuite gratuit.

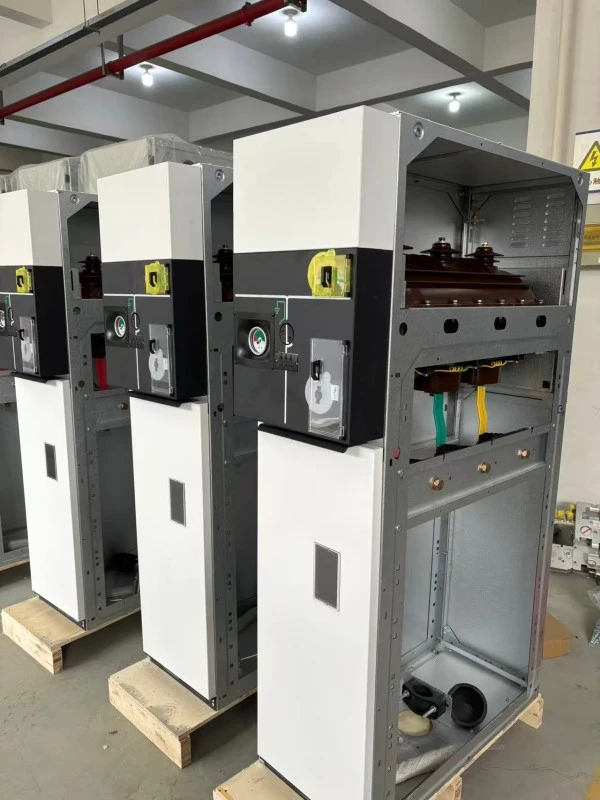

Detalii de producție

Rezervor și proces de etanșare

Rezervorul RMU Compact Sealed Fully Insulated este fabricat din oțel inoxidabil AISI 304 de 2 mm grosime, sudat cu laser și testat pentru scurgeri de heliu. Etanșarea folosește inele O duble din cauciuc nitrilic hidrogenat (HNBR), care menține elasticitatea timp de peste 30 de ani fără a se îmbătrâni sau crăpa. Toate bucșele sunt turnate epoxidic cu scuturi încorporate pentru a elimina descărcarea parțială.

Izolarea și întreruperea arcului

Întrerupătorul de sarcină funcționează în gaz SF6 la o presiune relativă de 0,04–0,05 MPa. Designul de stingere a arcului de tip puffer asigură întreruperea curentului de sarcină de până la 630A și producerea/întreruperea curenților de încărcare a cablurilor. Module opționale de întrerupător în vid sunt disponibile pentru protecția transformatorului, integrate cu siguranțe limitatoare de curent pentru a forma o unitate „combo”.

Mecanism de operare

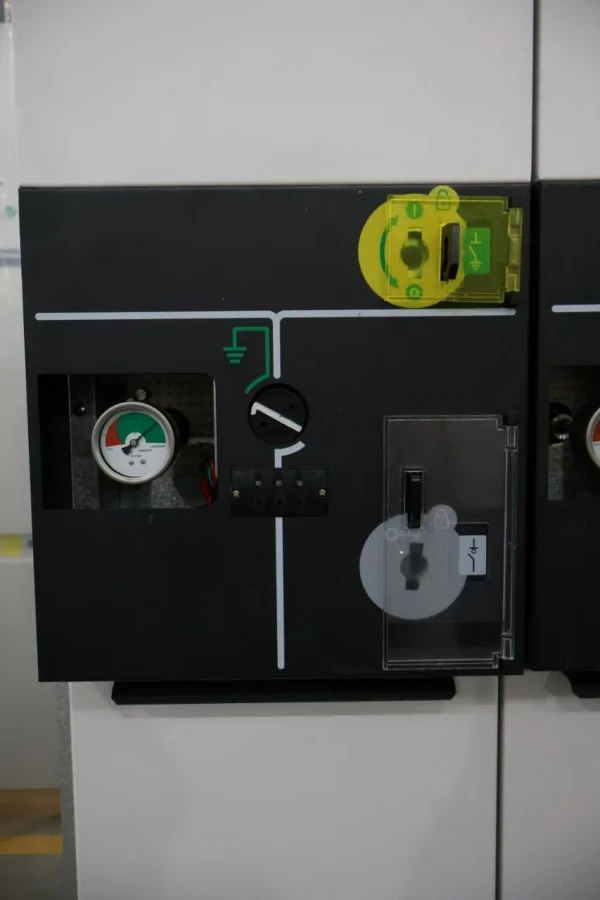

Comutatorul cu trei poziții (închis/deschis/împământat) este acționat de un mecanism mecanic asistat de arc, cu un indicator de poziție clar. Toate piesele mobile sunt sigilate in interiorul rezervorului, eliminand oxidarea si acumularea de praf. Panoul frontal include interblocări mecanice care împiedică:

1. Închiderea întrerupătorului de împământare când întrerupătorul de sarcină este închis

2. Deschiderea capacului compartimentului pentru cabluri când întrerupătorul de împământare este deschis

Conexiune prin cablu și împământare

Compartimentele pentru cabluri sunt proiectate pentru cabluri simple sau paralele cu suport de con de tensiune. Cutiile de cablu standard acceptă terminații termocontractabile sau termocontractabile. O bară de împământare integrată din cupru trece prin toate unitățile, cu puncte de împământare duble pentru conformitatea cu siguranța.

Asigurarea calității și testării

Fiecare RMU Compact Sealed Complet Insulated este supusă unor teste de rutină înainte de expediere:

● Măsurarea rezistenţei circuitului principal

● Testarea tensiunii de rezistență la frecvența de alimentare (42kV/1min pentru 12kV; 65kV/1min pentru 24kV)

● Test de impuls fulger (75kV vârf pentru 12kV; 125kV vârf pentru 24kV)

● Test de scurgere de gaz (spectrometrie de masă cu heliu)

● Test de funcționare mecanică (200 de cicluri)

● Măsurarea descărcării parțiale (<5pC)

● Verificarea arcului intern (test de tip, efectuat de un laborator terț)

● Toate produsele respectă IEC 62271-200, GB 3906, GB/T 11022 și GB/T 3804.

Ambalare și livrare

Ambalare: Lăzi de export din lemn cu spumă rezistentă la șocuri și barieră la umezeală. Fiecare unitate este ambalată individual în plastic sigilat în vid cu pungi de desicare.

Accesorii: mâner de operare, kit de împământare, inele O de rezervă, urechi de cablu și manual de instalare.

Livrare: FOB Shanghai sau Ningbo. Livrare standard 25–35 de zile de la confirmarea comenzii. Transport aerian disponibil pentru proiecte urgente.
