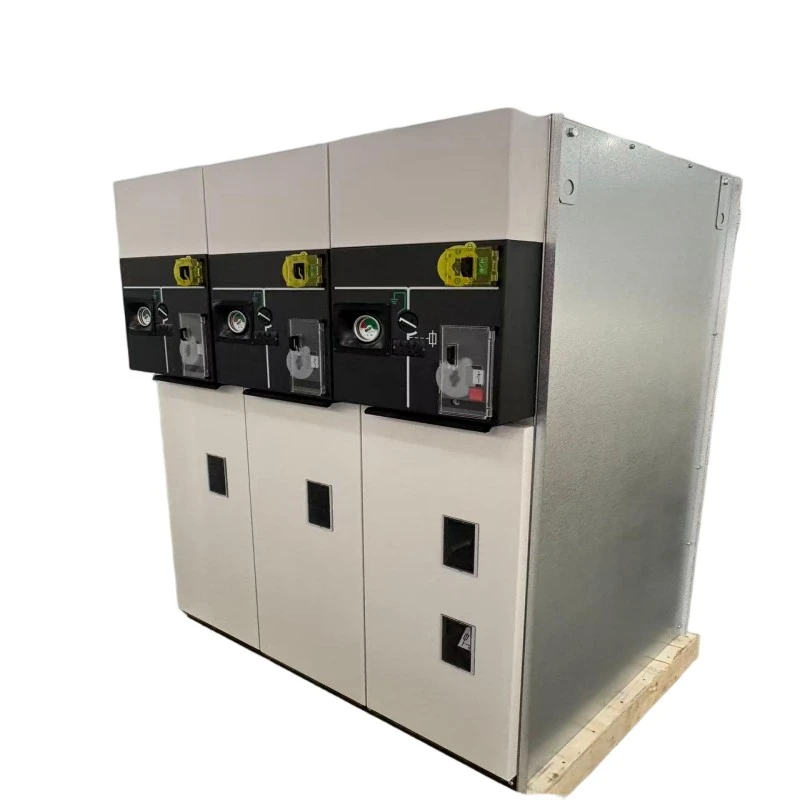

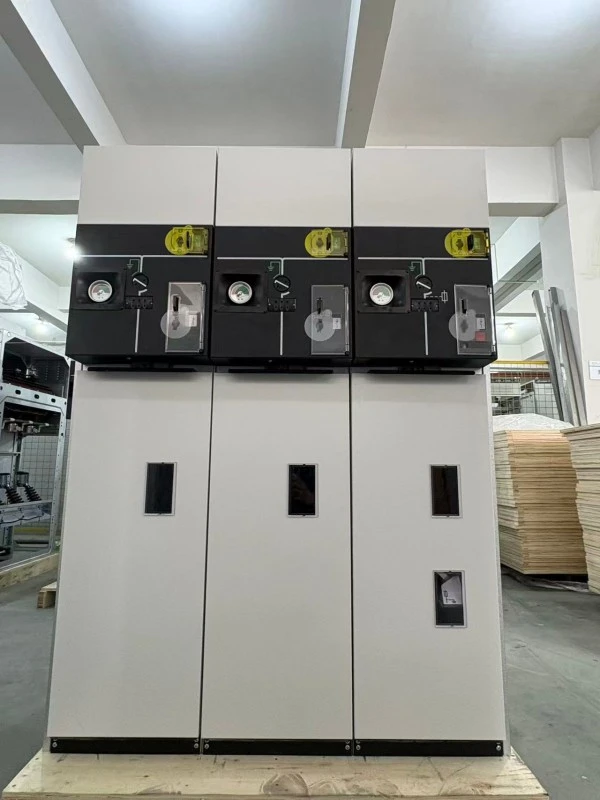

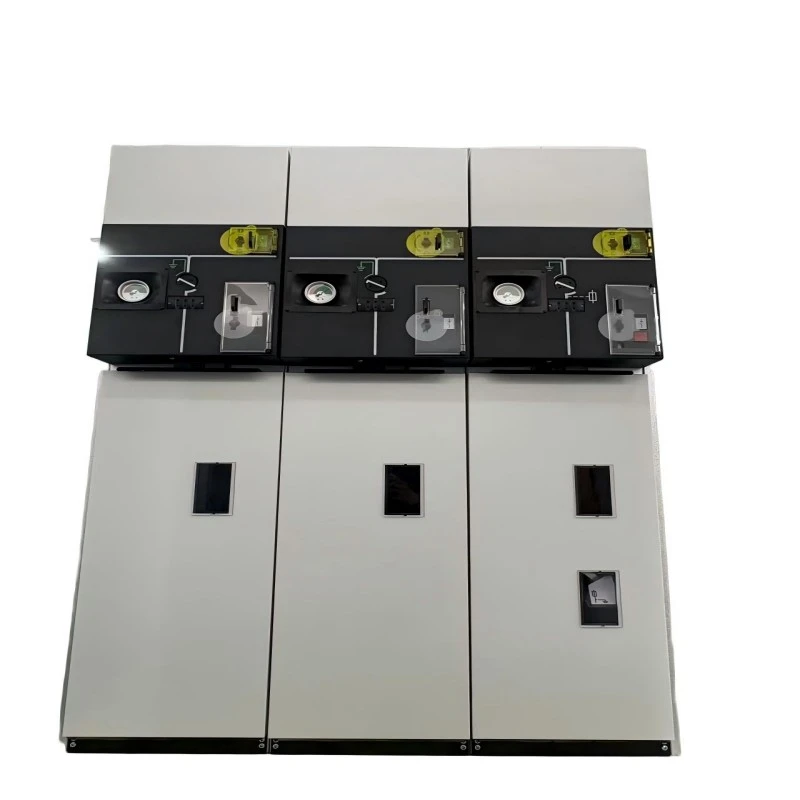

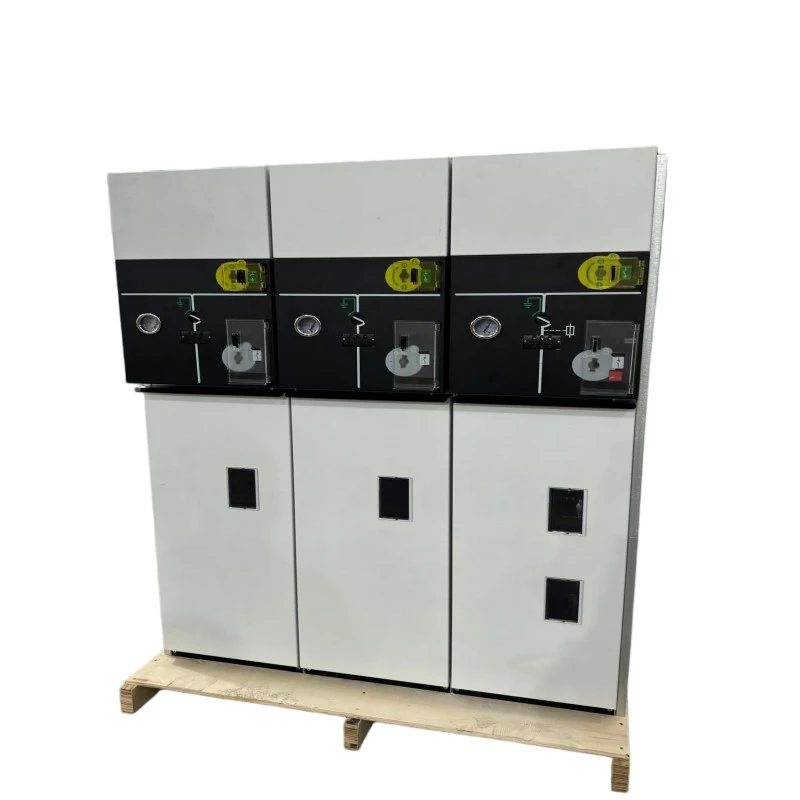

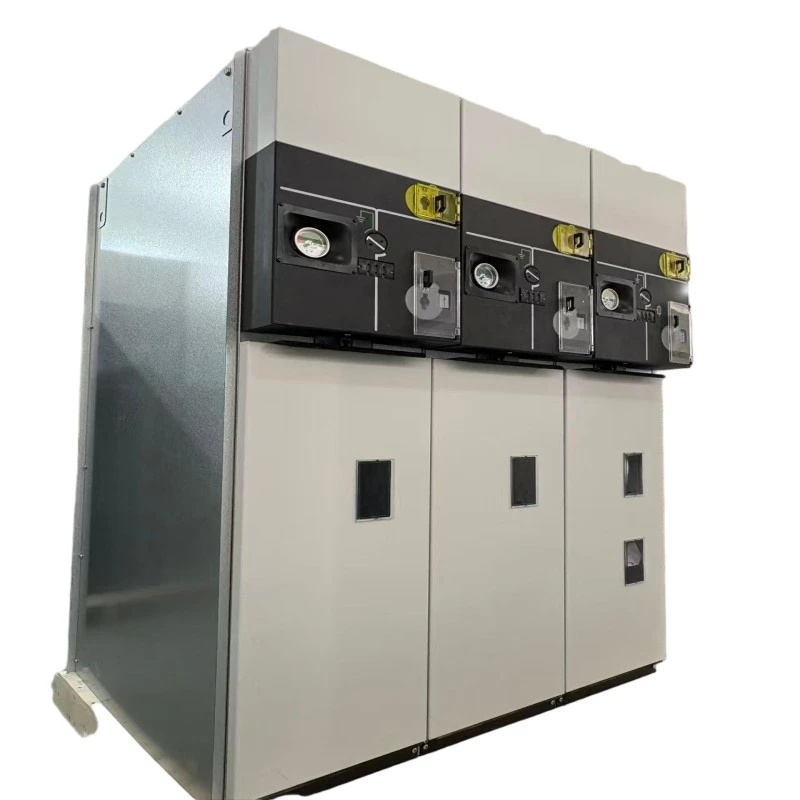

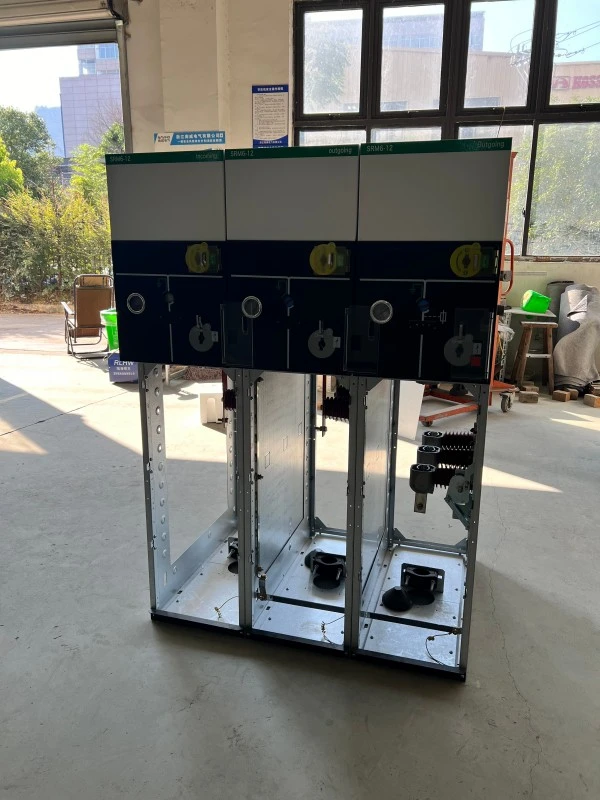

HXGN Unitate principală cu inel etanșat izolat cu aer

„H” – carcasă tip cutie,

„X” - rețea de apel,

"G" - izolat cu aer,

"N" - interior

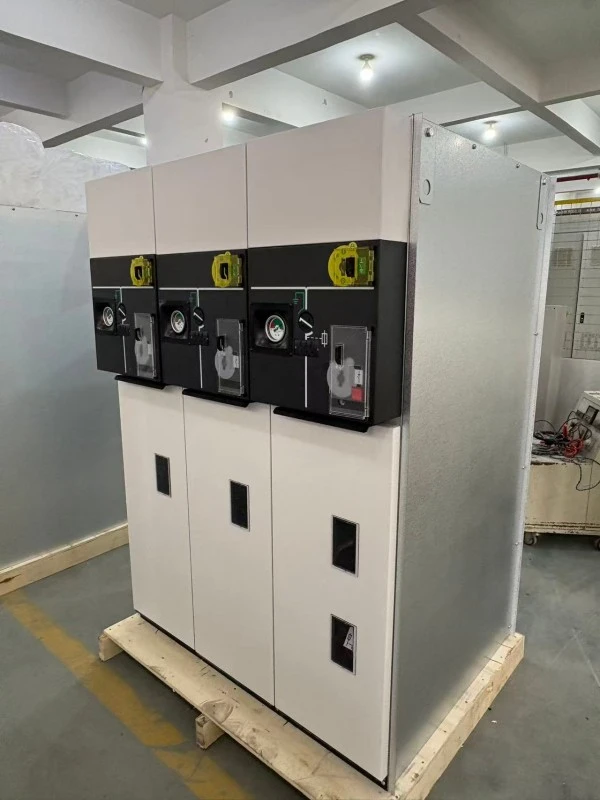

HXGN Unitate principală cu inel etanșat izolat cu aer Aparatură de distribuție cu carcasă metalică proiectată pentru sistemele de distribuție principală și radială cu inel de 6kV–24kV. Spre deosebire deIzolat cu SF6RMU, această unitate utilizează aer ca mediu dielectric principal, cu toate piesele sub tensiune închise într-un dulap metalic etanș, protejat împotriva prafului.

Ce face?

1. Conectează și izolează buclele de putere în distribuția secundară

2. Protejează transformatoarele de distribuție prin întrerupătoare de sarcină și combinații de siguranțe

3. Oferă goluri de izolare vizibile pentru întreținere în siguranță

4. Servește ca alternativă economică la aparatele de comutare izolate cu gaz

Unitatea principală cu inel etanșat izolată cu aer HXGN este utilizată pe scară largă în aplicații în caregaz SF6este restricționată, acolo unde este necesară deconectarea frecventă vizibilă sau unde constrângerile bugetare favorizează o tehnologie dovedită, simplă, fără a compromite siguranța.

Descriere produs

Unitatea noastră principală cu inel etanșat cu izolare cu aer HXGN este o unitate principală cu inel izolat cu aer de ultimă generație, proiectată pentru instalare în interior în substații, fabrici industriale, clădiri comerciale și rețele rurale de distribuție a energiei. Tensiunea nominală variază de la 6 kV la 24 kV, cu un curent nominal de 630 A pentru barele principale și 125 A pentru circuitele transformatoare protejate cu siguranțe.

Caracteristici tehnice de bază:

1. Izolație cu aer cu distanță între faze optimizată și bariere izolate

2. Design de carcasă etanșată (IP3X sau IP4X) care împiedică pătrunderea prafului și a rozătoarelor

3. Întrerupător de sarcină cu trei poziții (închis / deschis / împământat) cu întrerupere vizibilă

4. Protecție integrată cu siguranțe limitatoare de curent pentru transformatoare (până la 125A)

5. Modul opțional de întrerupător în vid pentru protecția alimentatorului

6. Interblocări mecanice care împiedică operațiunile incorecte

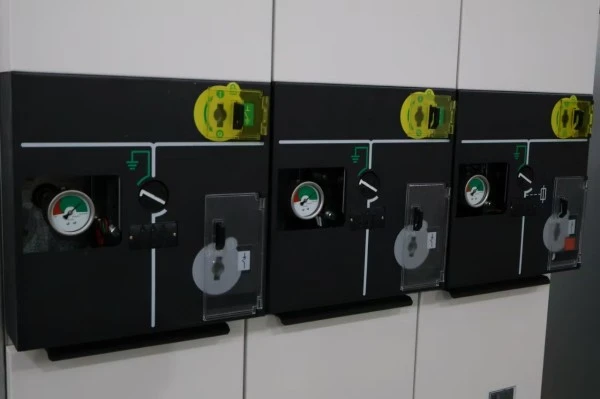

7. Magistrala de imitare a panoului frontal cu indicare clară a poziţiei

Unitatea principală cu inel etanșat izolat cu aer HXGN oferă un design transparent, ușor de inspectat --- operatorii pot confirma vizual poziția deschisă a comutatorului de sarcină, o caracteristică foarte apreciată în timpul procedurilor de întreținere și blocare/etichetare. Nu sunt necesare echipamente speciale de manipulare a gazelor pentru instalare sau dezafectare.

Parametru de produs (specificație)

Caracteristica și aplicația produsului

Caracteristici cheie

● Fără SF6 și ecologic --- Folosește doar aer ca mediu izolator, fără emisii de gaze cu efect de seră.

● Rupere vizibilă --- Comutatorul de întrerupere a sarcinii asigură un spațiu de izolare clar vizibil, simplificând procedurile de siguranță.

● Etanșat împotriva prafului și rozătoarelor --- Carcasa îndeplinește IP3X sau IP4X, prevenind cauzele comune ale defecțiunilor instalațiilor de distribuție izolate cu aer.

● Amprentă compactă --- Lățimea unității de obicei 500--- 600 mm, potrivită pentru substații interioare cu spațiu limitat.

● Eficient din punct de vedere al costurilor --- Investiție inițială mai mică în comparație cu SF6 sau RMU-uri izolate solid.

● Întreținere simplă --- Nu este necesară monitorizarea presiunii gazului sau reumplerea; numai inspecție vizuală și curățare a contactelor.

● Siguranță interblocare---Interblocarea mecanică împiedică închiderea întrerupătorului de împământare în timp ce comutatorul de sarcină este închis.

Scenarii de aplicare

● Rețele electrice rurale și comunale

● Instalatii industriale --- Fabrici, site-uri miniere, fabrici de ciment (cu protectie la praf)

● Clădiri comerciale---Mall-uri, complexe de birouri, hoteluri

● Substații mici până la mijlocii --- noduri de distribuție 6kV-24kV

● Energie regenerabilă --- Hidroelectrică mică, biomasă și solar distribuit (instalare interioară)

● Proiecte de modernizare---Înlocuirea aparatelor de distribuție învechite izolate cu aer cu unități moderne sigilate

Întrebări și răspunsuri

Î1: Cum funcționează unitatea principală cu inel etanșat cu izolare cu aer HXGN în medii cu praf, cum ar fi fabricile de ciment sau silozurile de cereale?

A: Excelent. Unitatea principală cu inel etanșat izolată cu aer HXGN dispune de o carcasă complet etanșă, clasificată IP3X ca standard (IP4X opțional), ceea ce înseamnă că nu pot pătrunde particule de praf mai mari de 2,5 mm sau 1 mm. Acest lucru previne urmărirea și fulgerările observate în mod obișnuit în aparatele de comutare de tip deschis izolate cu aer. Recomandăm versiunea IP4X pentru zonele cu mult praf, împreună cu curățarea periodică a dulapului extern.

Î2: Izolarea aerului este fiabilă în regiunile de coastă cu umiditate ridicată?

R: Da, cu un design adecvat. Unitatea noastră principală cu inel etanșat cu izolare cu aer HXGN utilizează bariere izolate hidrofobe și distanță de fuga extinsă la 240 mm (pentru 12 kV) și 360 mm (pentru 24 kV). În plus, carcasa etanșă previne circulația aerului umed, iar în compartimentul pentru cabluri pot fi instalate opționale încălzitoare anticondens. Am desfășurat cu succes sute de unități în provinciile de coastă din sud, cu o umiditate anuală de peste 90%.

Î3: Cum se compară acest produs cu un RMU izolat cu SF6?

R: SF6 RMU sunt mai compacte și complet etanșe, dar necesită manipularea gazului și au costuri inițiale mai mari. Unitatea principală cu inel etanșat izolată cu aer HXGN este mai mare, dar oferă:

● Preț inițial de achiziție mai mic (oferă, în general, o investiție inițială mai mică decât soluțiile comparabile izolate cu SF6, în funcție de configurație și cerințele proiectului.)

● Fără probleme de scurgere de gaz

● Deconectare vizibilă pentru întreținere mai sigură

● Dezafectare și eliminare mai ușoară

Pentru clienții care acordă prioritate costurilor scăzute ale ciclului de viață și impactului asupra mediului fără constrângeri extreme de spațiu, HXGN este alegerea ideală.

Î4: Ce siguranțe sunt compatibile cu HXGN RMU?

R: Compartimentul nostru pentru siguranțe acceptă siguranțe de limitare a curentului de înaltă tensiune DIN 43625 sau BS 2692. Putem furniza siguranțe potrivite cerințelor dumneavoastră de protecție a transformatorului (de obicei, 6,3 A până la 125 A). Funcționarea știftului de închidere a siguranței este legată mecanic de comutatorul cu trei poziții pentru protecția împotriva defecțiunilor monofazate.

Detalii de producție

Carcasă și etanșare

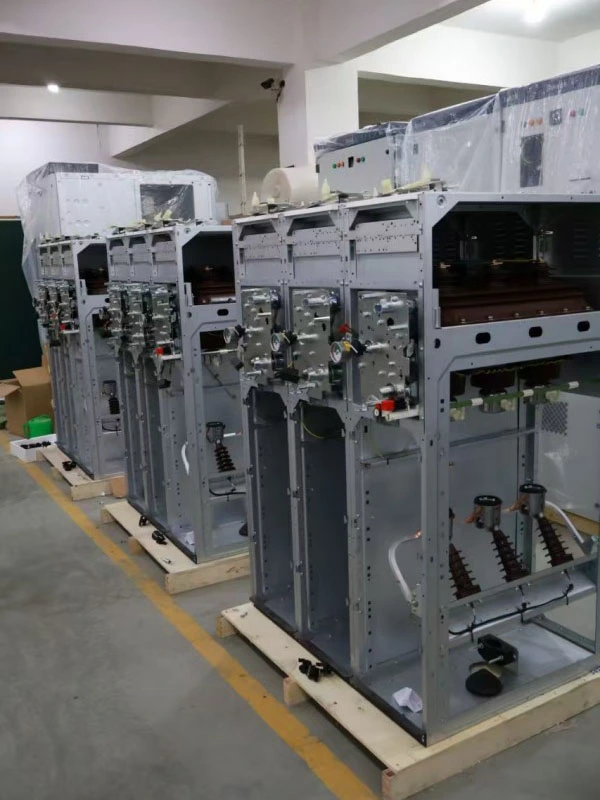

Unitatea principală cu inel etanșat izolată cu aer HXGN are o grosime de 2,0 mm din oțel laminat la rece sau o carcasă opțională din oțel inoxidabil, finisată cu acoperire cu pulbere electrostatică (grosime minimă de 80 μm, RAL 7035 gri deschis). Acoperirea trece testul de pulverizare cu sare de 500 de ore. Etanșarea se realizează prin garnituri din spumă poliuretanică pe toate ușile și panourile, asigurând protecție IP3X. Compartimentele pentru cabluri sunt sigilate separat de compartimentul comutatorului principal pentru a preveni propagarea arcului.

Design întrerupător de sarcină

Întrerupătorul de întrerupere a sarcinii cu trei poziții este un tip de lamă rotativă cu contacte placate cu argint cu autocurățare. Camera de stingere a arcului folosește un principiu de explozie magnetică combinat cu jgheaburi izolate pentru arc, permițând întreruperea curentului de sarcină de până la 630A și producerea/întreruperea curenților de încărcare a cablurilor (până la 10A). Comutatorul are două poziții vizibile de întrerupere (deschis și împământat) și o poziție închisă - toate indicate în mod clar pe panoul de simulare frontal.

Unitate de combinare a siguranței

Pentru protecția transformatorului, unitatea noastră principală HXGN cu inel etanșat izolat cu aer integrează un compartiment pentru siguranțe cu un mecanism de declanșare acționat de percutor. Când funcționează siguranța cu o fază, percutorul declanșează mecanic comutatorul de întrerupere a sarcinii pentru a deschide toate cele trei faze, împiedicând funcționarea monofazată. Compartimentul pentru siguranțe este interblocat cu întrerupătorul de împământare — compartimentul poate fi deschis numai când întrerupătorul de sarcină este deschis și întrerupătorul de împământare este închis.

Sistem de izolare

Toate barele colectoare și conexiunile sunt izolate cu tuburi termocontractabile (de tip creepage-enhanced) sau acoperire cu pulbere epoxidice. Barierele de fază sunt fabricate din DMC (compus de turnare aluat) sau SMC (compus de turnare al foii) cu rezistență la arc clasată clasa 1 conform IEC 60243. Spațiul minim de aer liber este:

● 12kV: 125mm între faze, 100mm la pământ

● 24kV: 220mm între faze, 180mm la pământ

Asigurarea calității și testării

Fiecare unitate principală cu inel etanșat izolată cu aer HXGN este supusă unor teste de rutină înainte de livrare:

● Măsurarea rezistenței circuitului principal (micro-ohmmetru)

● Tensiune de rezistență la frecvența de putere (42kV/1min pentru 12kV, 65kV/1min pentru 24kV)

● Test de rezistență la tensiune indusă

● Test de funcționare mecanică (200 de cicluri pentru fiecare comutator)

● Test de izolație a circuitului auxiliar (2kV/1min)

● Verificarea protecției carcasei (testul sondei IP3X sau IP4X)

● Măsurarea descărcării parțiale (<20pC la 1,5× tensiunea nominală)

Angajamentul serviciului post-vânzare

Perioada de garanție: 12 luni de la data expedierii (prelungibile la 24 sau 36 de luni cu contract de service plătit)

Suport tehnic: Consultanță tehnică gratuită pe viață; răspuns în termen de 1 oră de la notificare
